打印机磁吸可调摄像头固定支架

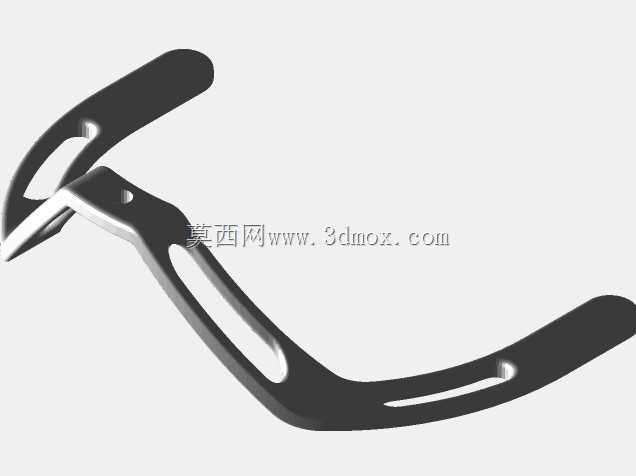

在桌面级FDM设备运行过程中，摄像头位置往往决定了远程监控的有效性。这个支架针对常见I3架构打印机的前部横梁与后部框架之间的空间关系进行设计，重点解决监控视角受限、拆装不便以及振动导致画面晃动的问题。结构采用双臂分叉式构型，中部形成避让区域，可跨过横梁上的凸起、线槽或已有紧固件，避免安装时与设备原有结构发生干涉。两端支撑臂向两侧延展，形成较宽的支撑跨距，使摄像头固定后受力更均匀，减少单点悬伸带来的抖动。

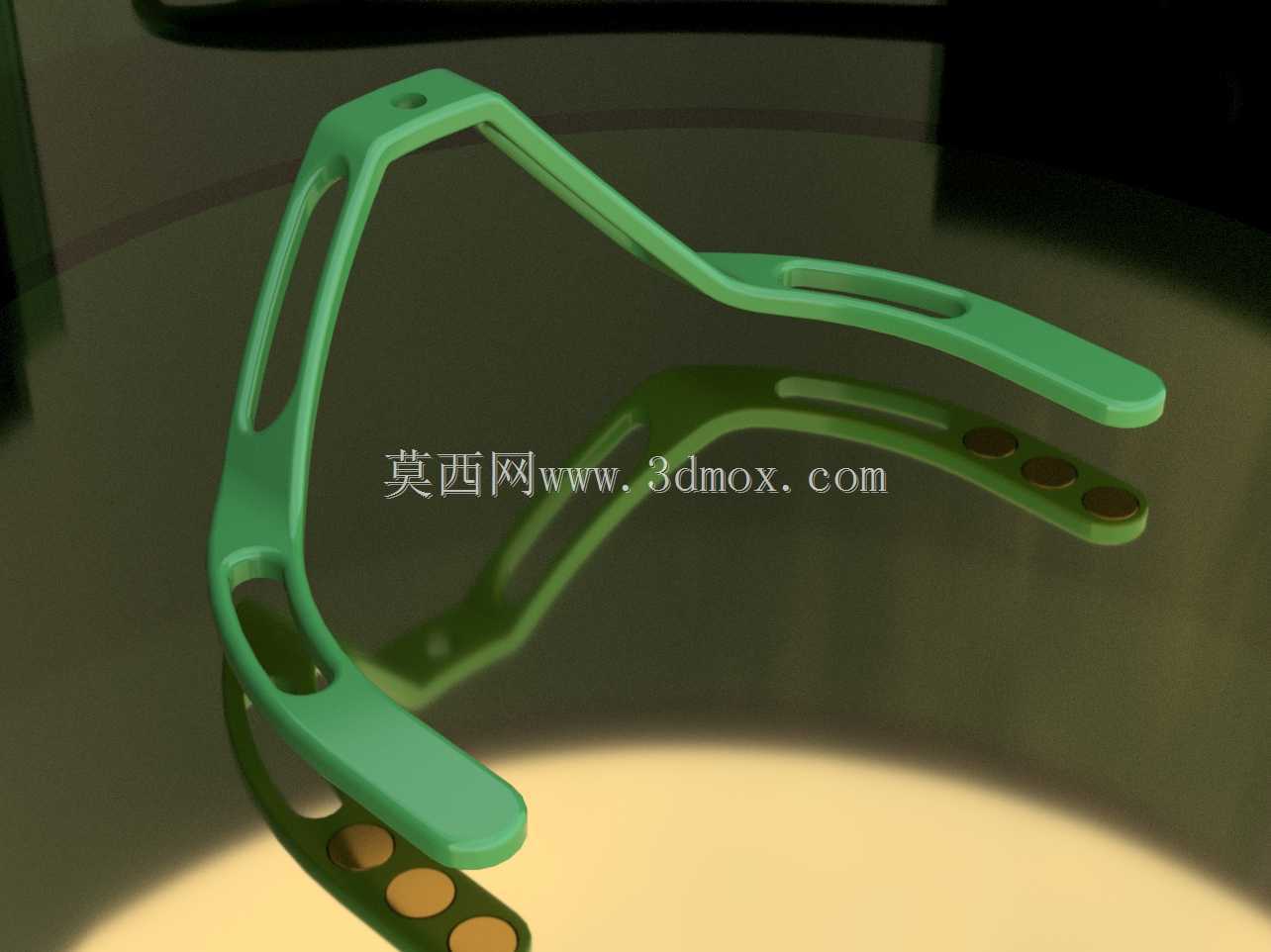

磁吸方案是该结构的核心。底座内嵌圆形磁体，通过胶粘方式固定在支架底部预留的沉孔内，磁体表面不高出安装面，从而保证支架与打印机金属框架贴合时接触稳定。磁体规格选用直径12毫米、厚度3毫米的常见圆片，沉孔尺寸围绕该边界设计，既便于装配，也能在需要时快速更换位置。摄像头连接区域预留标准机器螺钉安装孔，可通过1/4-20规格螺钉将摄像头底座锁紧在支架上，连接刚性优于普通卡扣结构，适合长时间连续运行。

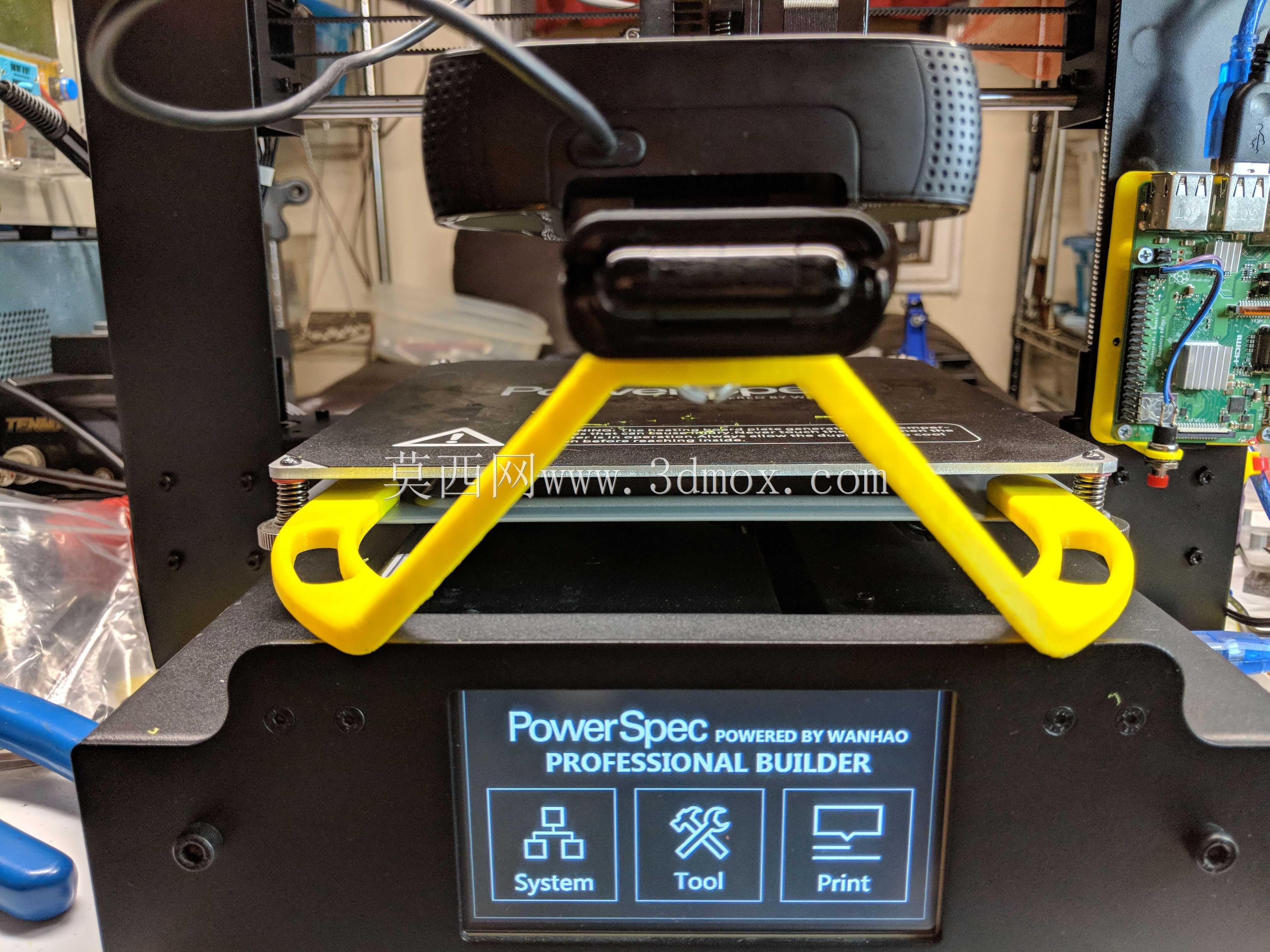

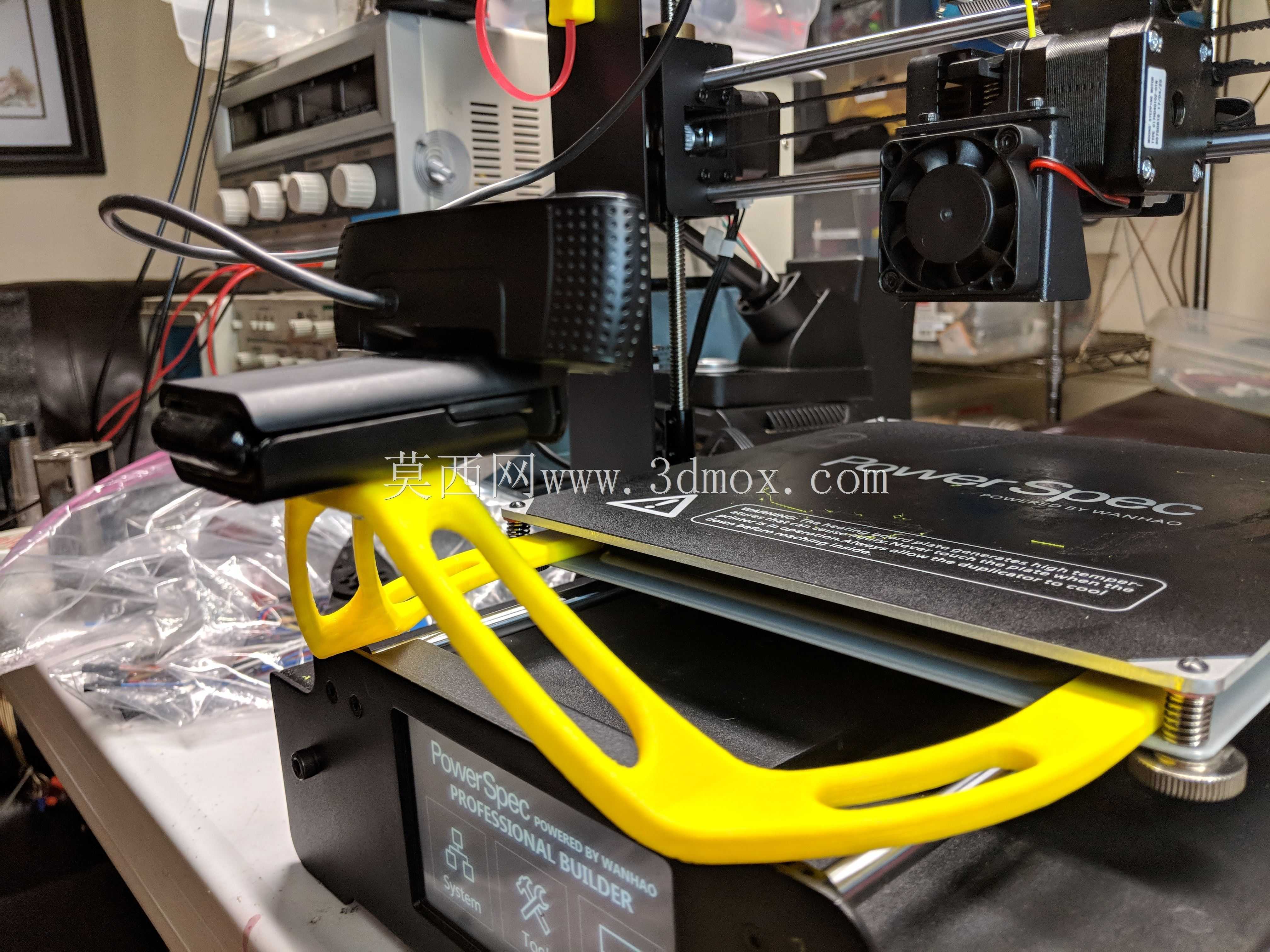

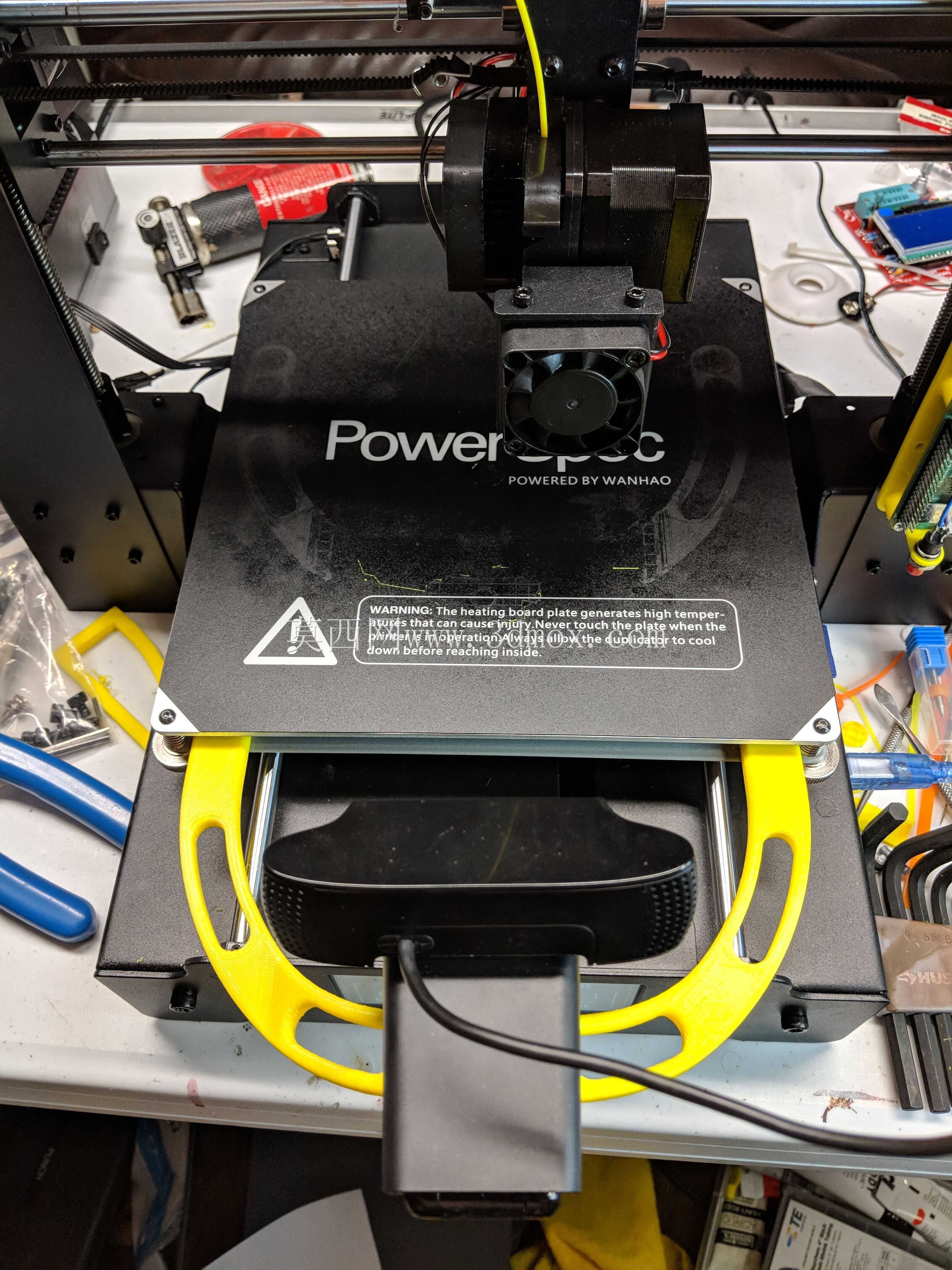

从实际使用角度看，支架允许摄像头在打印机前部与后部之间灵活切换。前部安装适合观察首层附着、喷嘴出料和平台调平状态；后部安装则更适合观察整体打印进度、热端散热以及模型后侧成型情况。由于磁体贴附位置可沿金属框架滑动，用户能够根据不同模型高度调整俯仰和水平视角，而不必重新钻孔或增加扎带。支架臂上开设的长槽与镂空区域不仅减轻重量，也为线缆走向提供了避让空间，避免USB供电线在喷头运动过程中被拖拽。

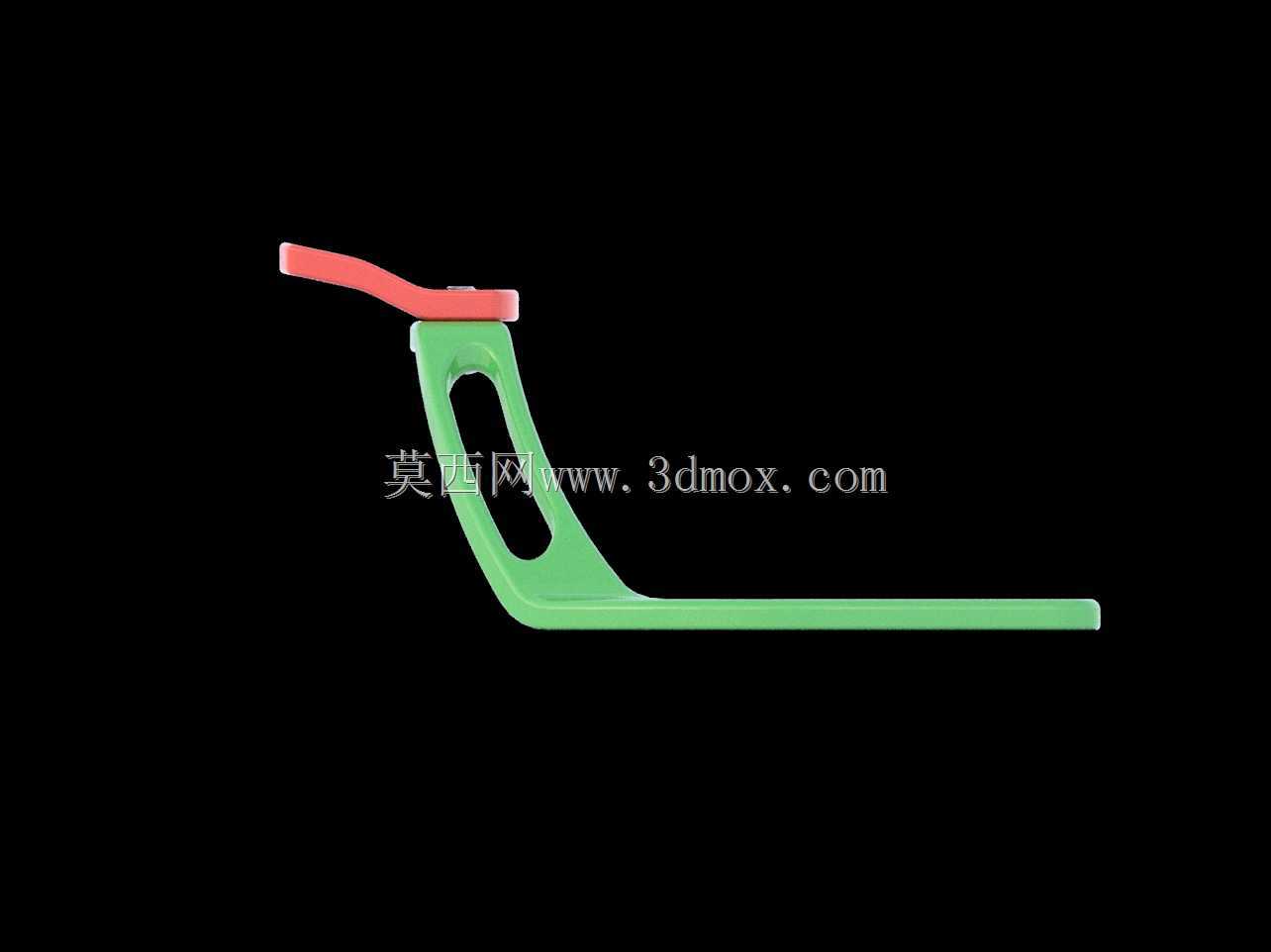

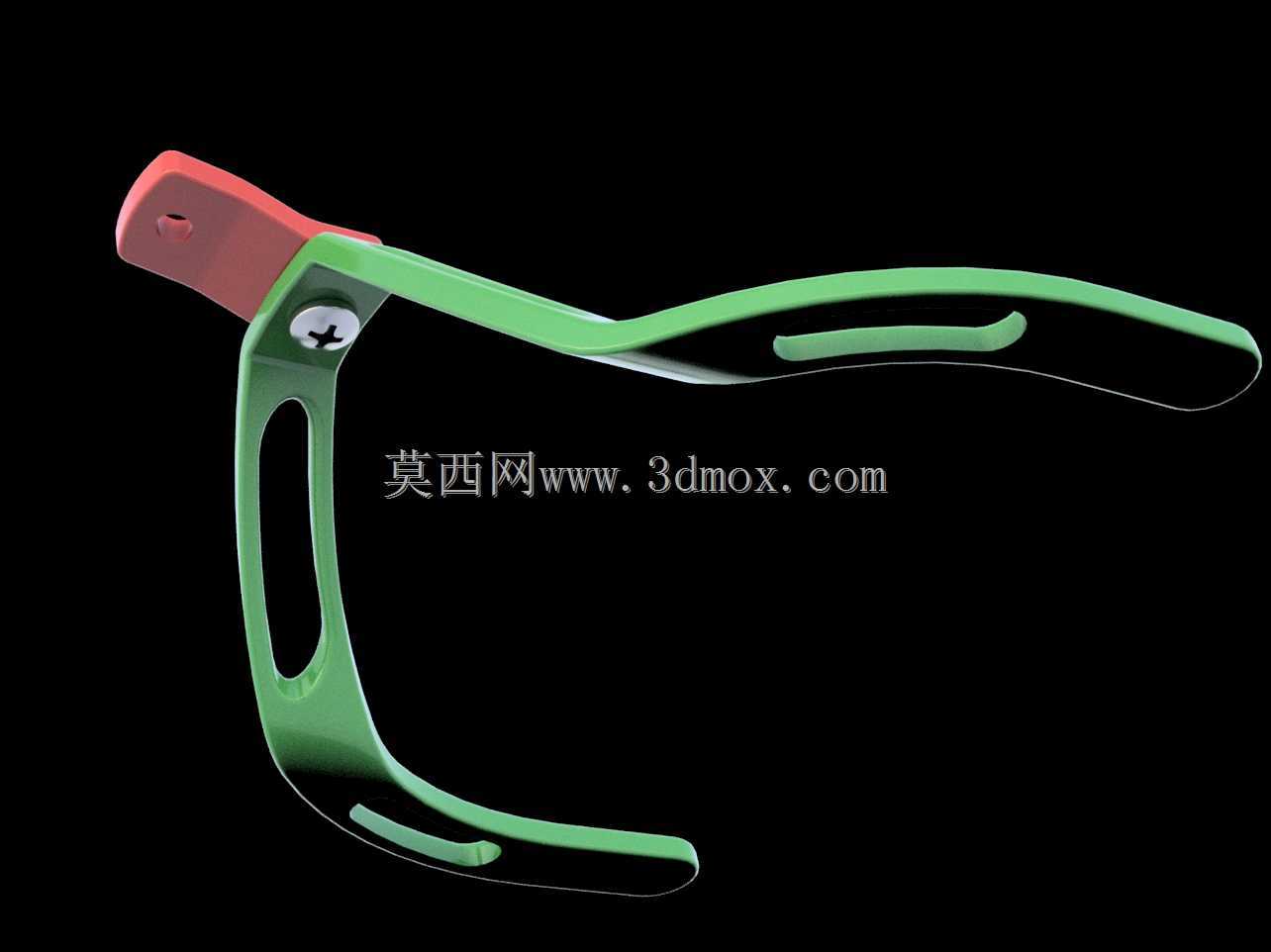

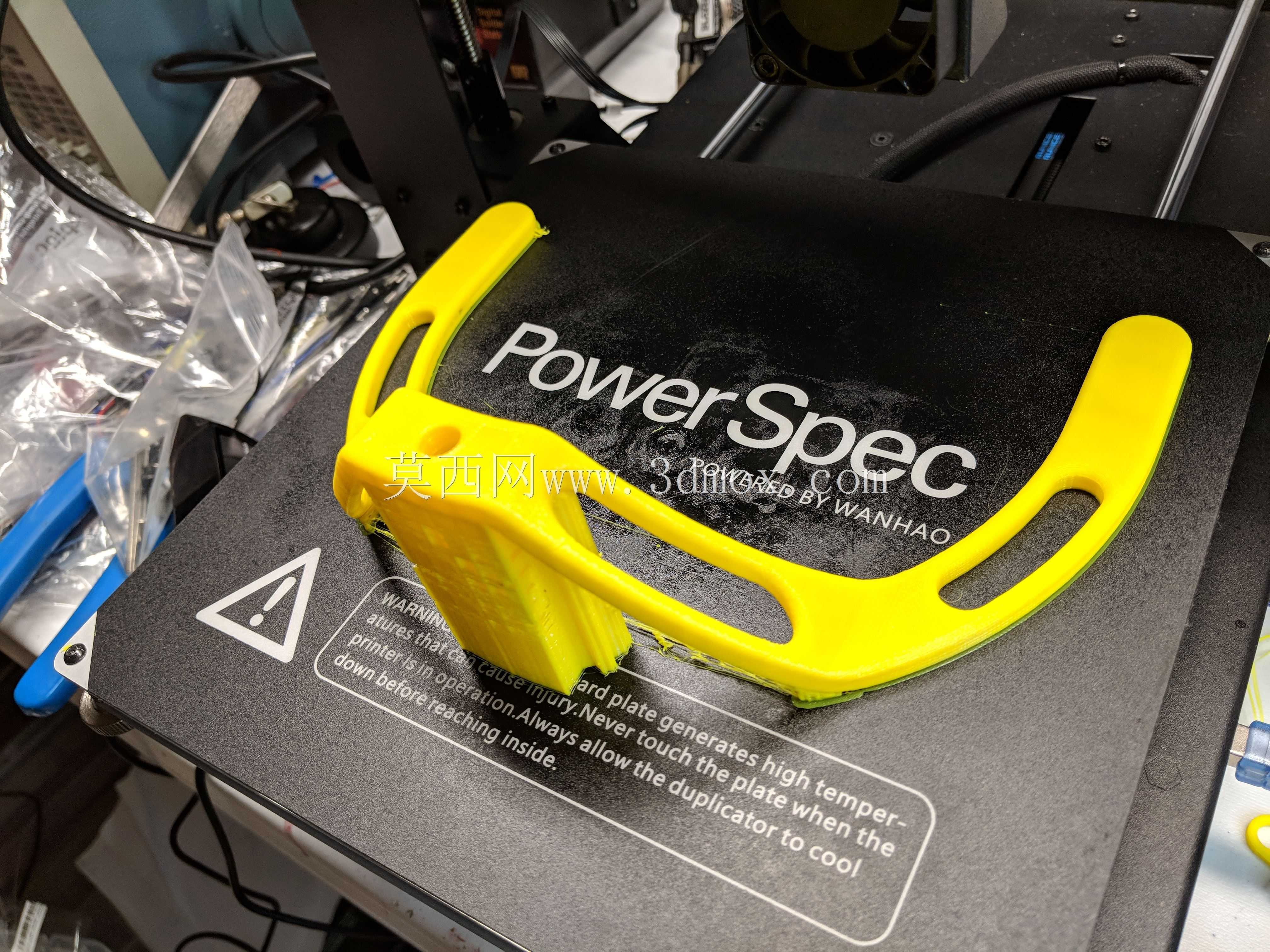

设计中还考虑了打印件自身的工艺性。整体壁厚过渡均匀，支撑需求较少，适合采用PLA等常用耗材直接成型。加长连接件通过螺钉与主体锁紧，可在不重新打印整个支架的情况下调整局部高度或补偿装配误差。结构虽然偏向轻量化，但宽跨距布局和多点磁吸能够满足普通摄像头的承载要求。若用于高振动环境，可通过增加磁体数量或在贴合面增加薄橡胶垫来提高稳定性。该支架本质上是一种面向打印监控场景的快装工装，兼顾了可调性、拆装效率与结构刚度。
