桌面级PCB线路板雕刻加工设备

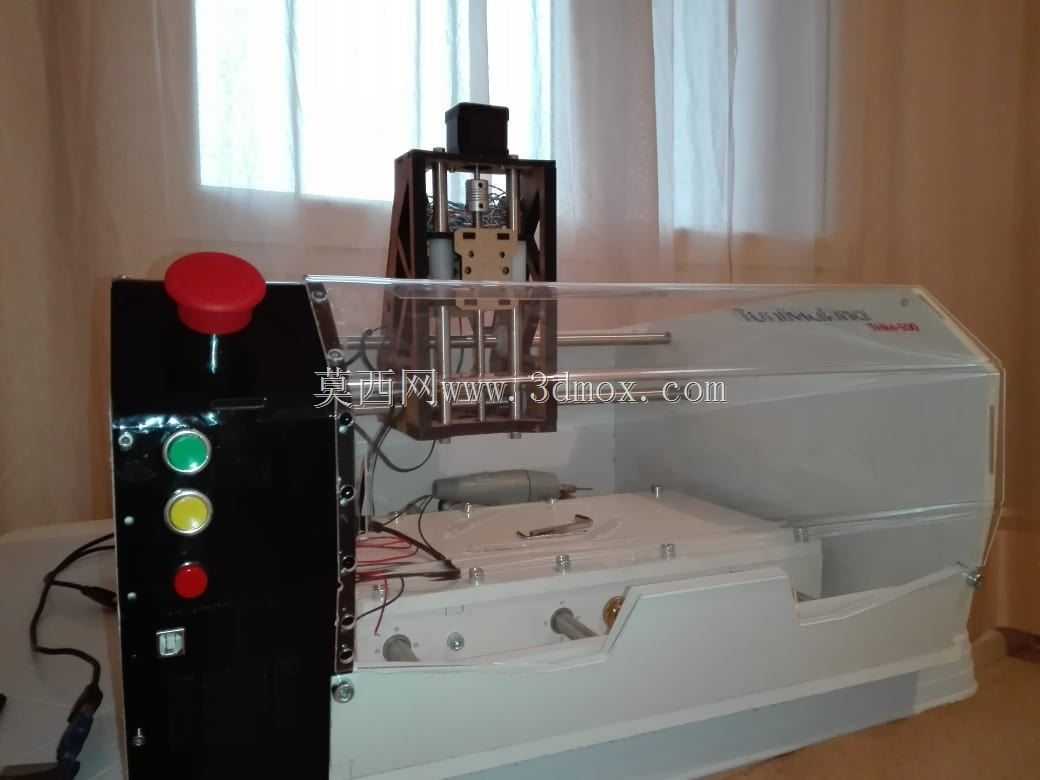

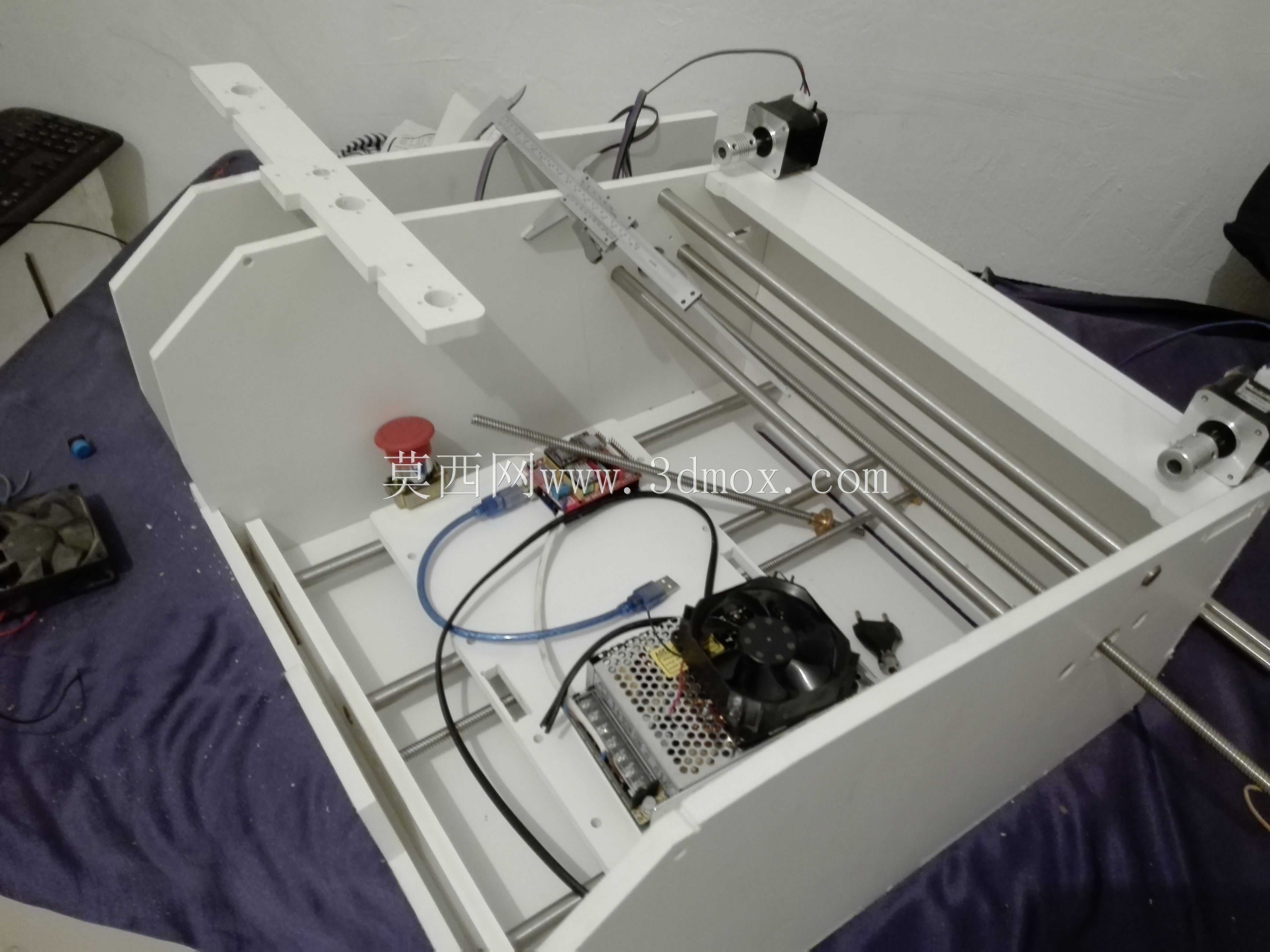

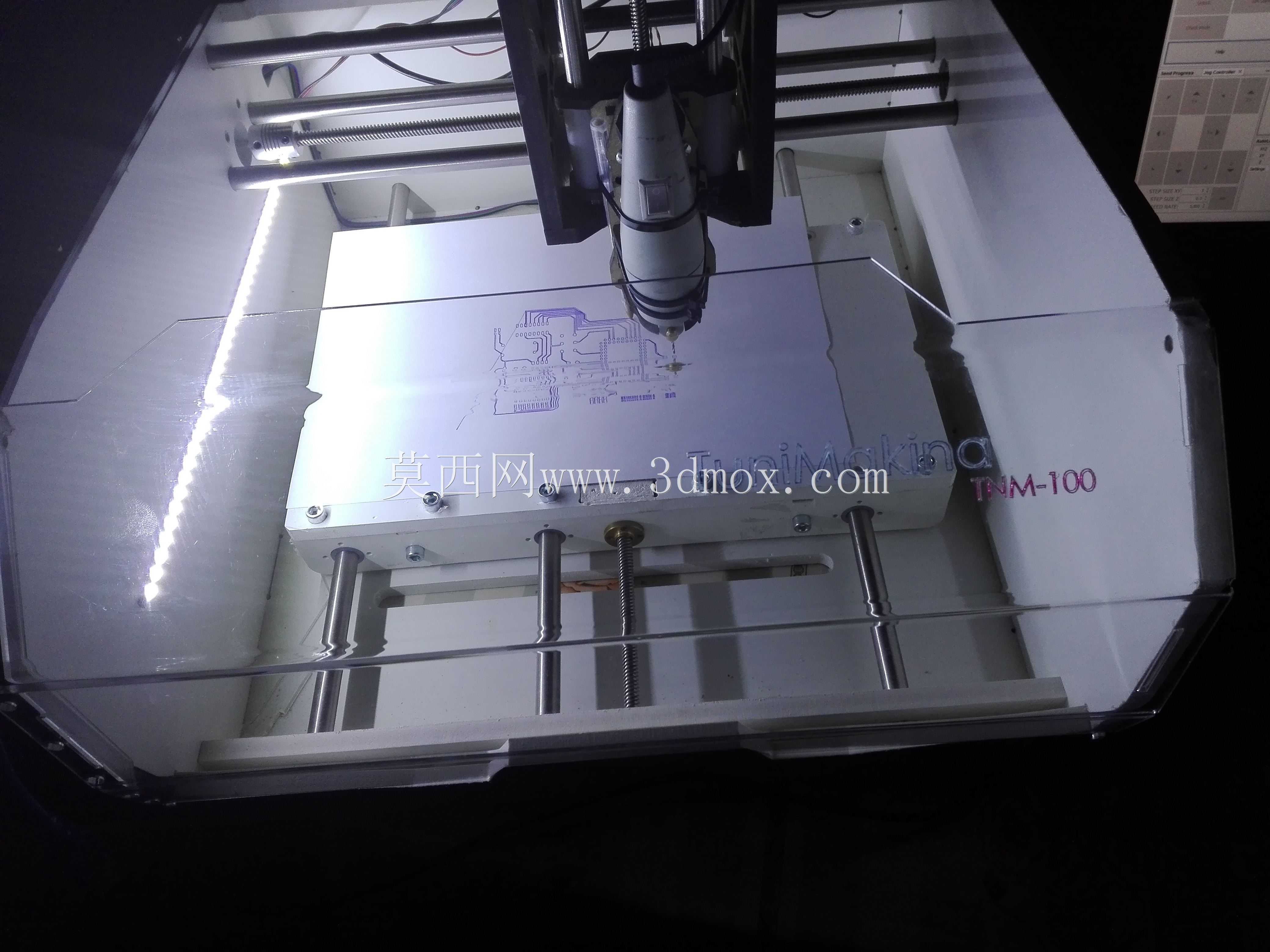

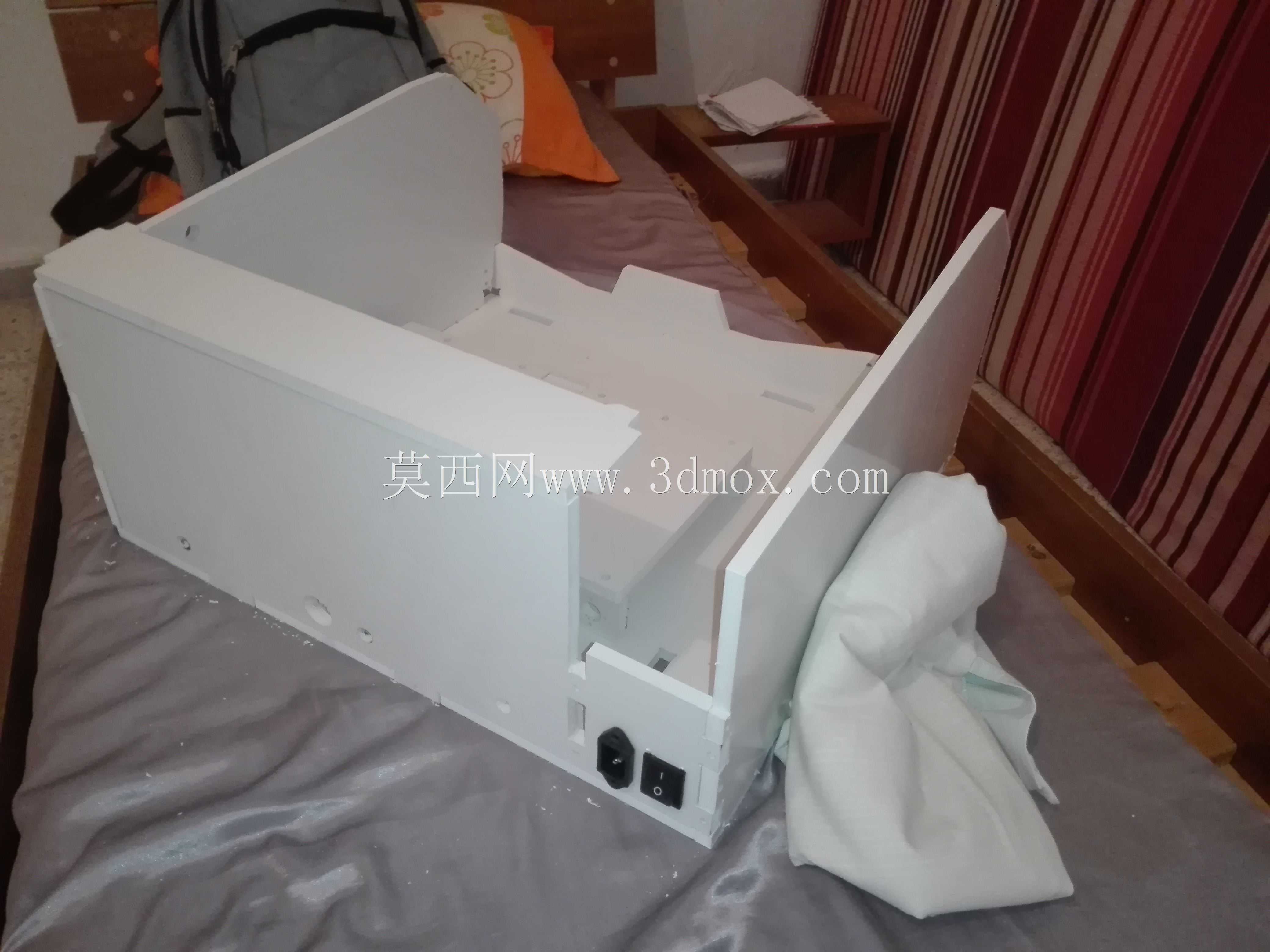

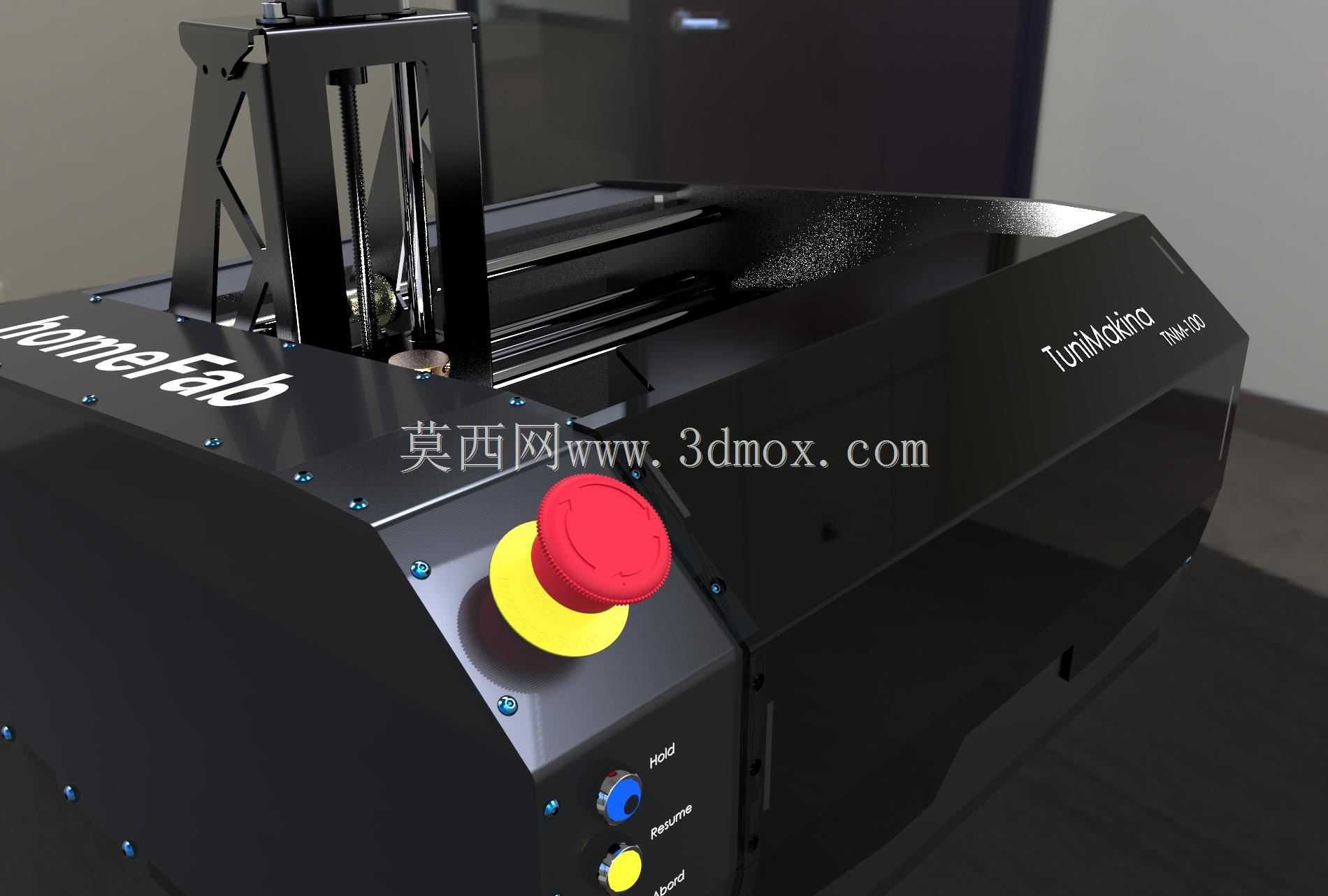

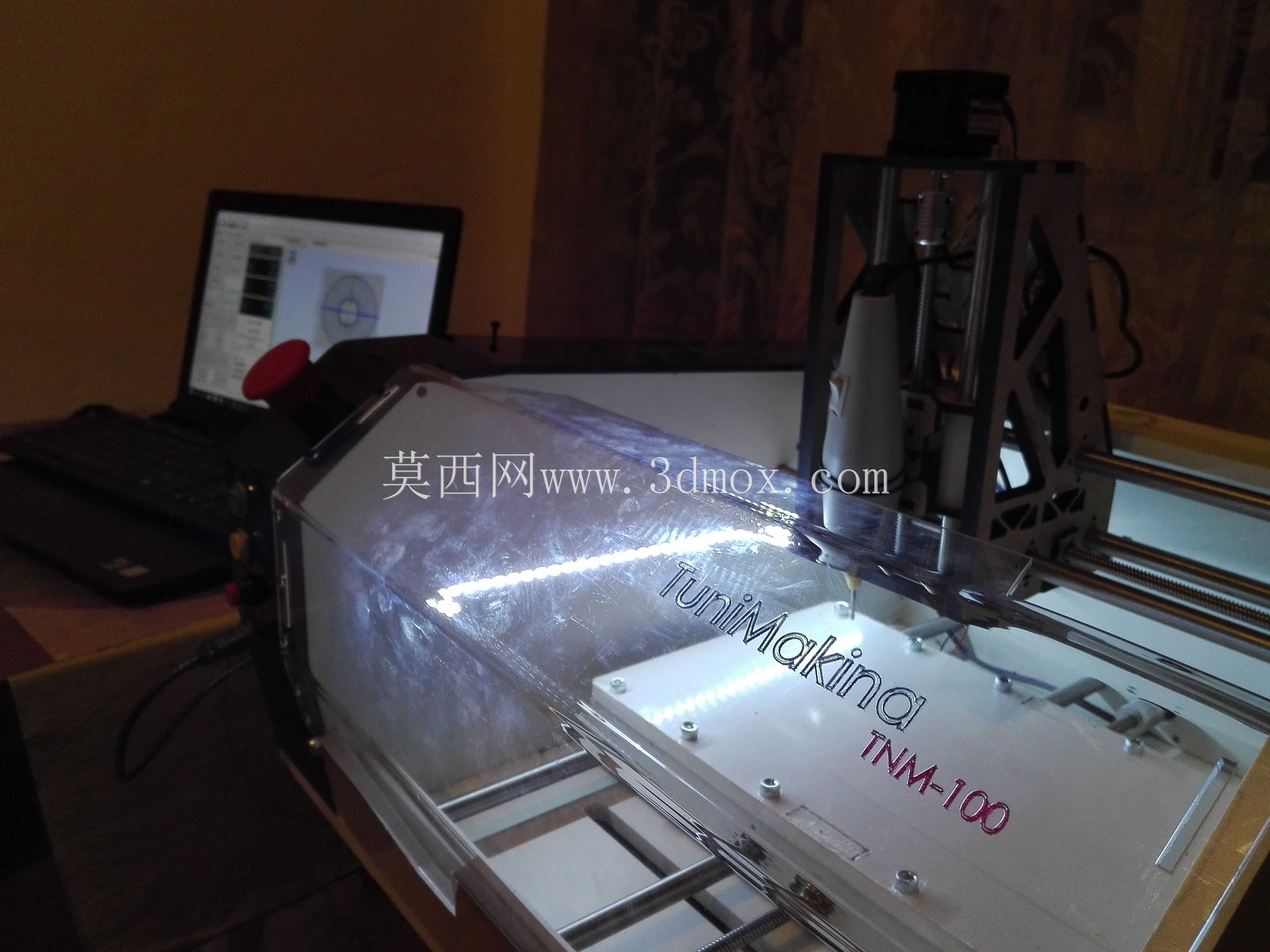

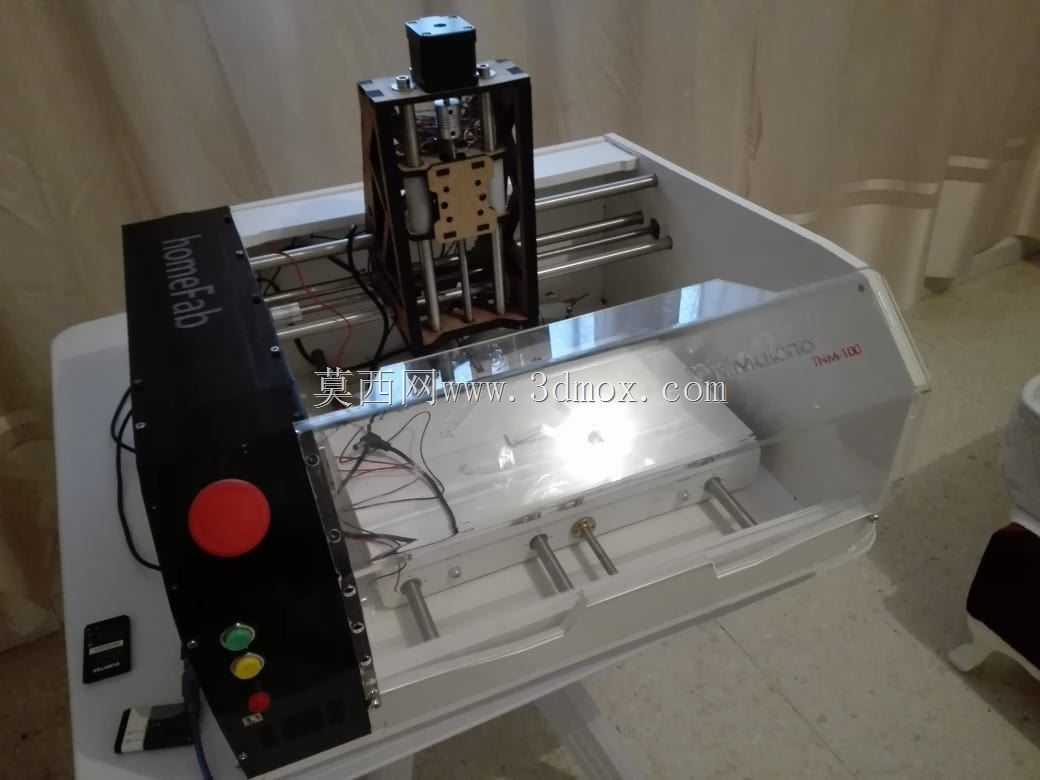

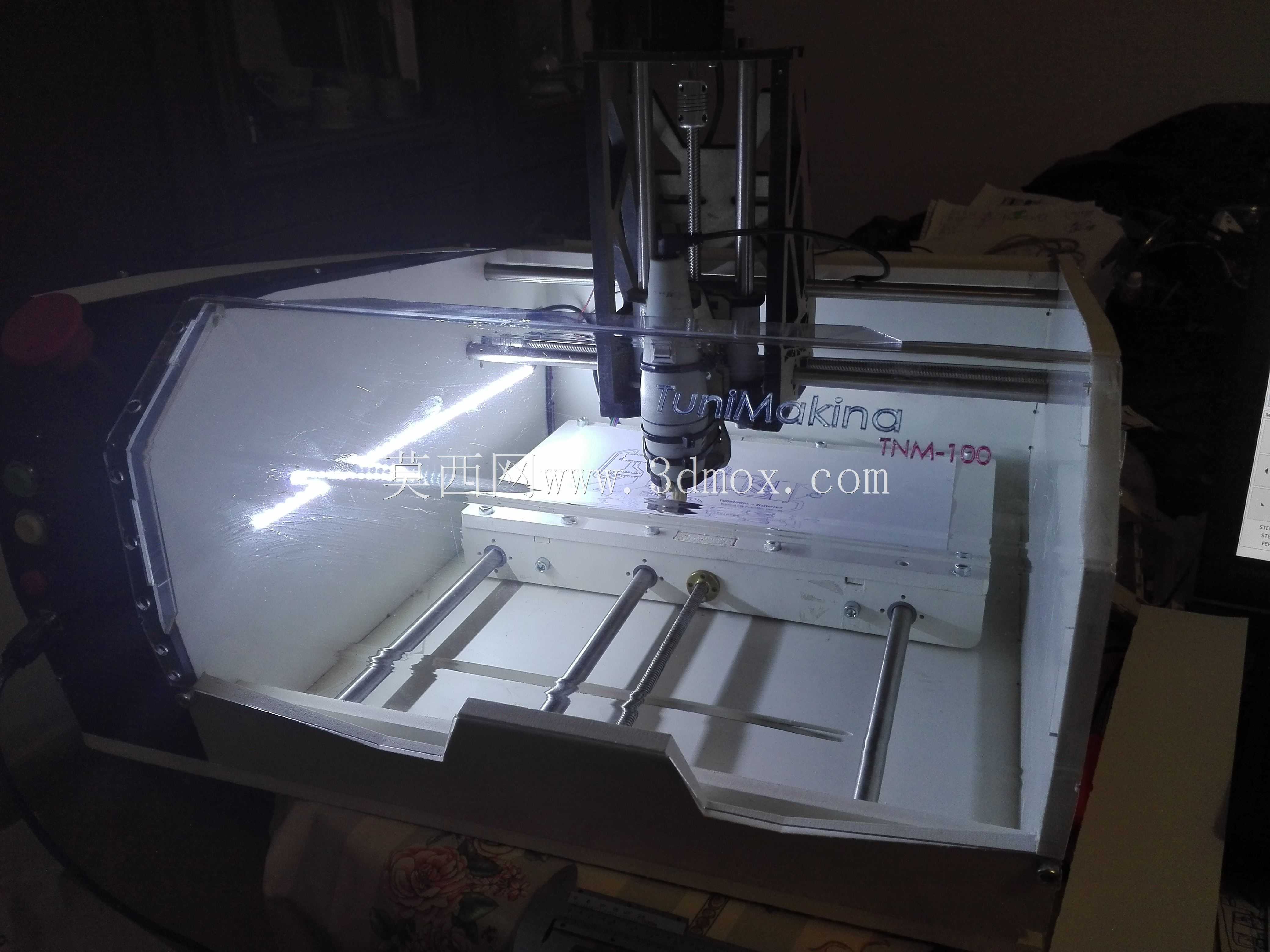

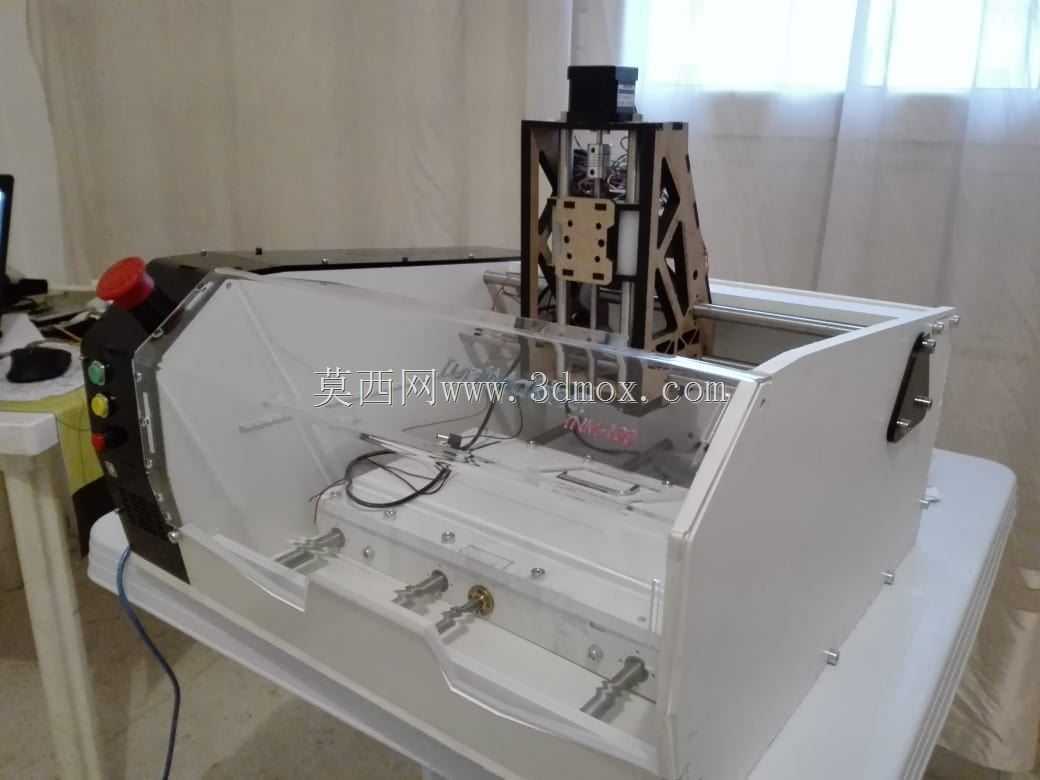

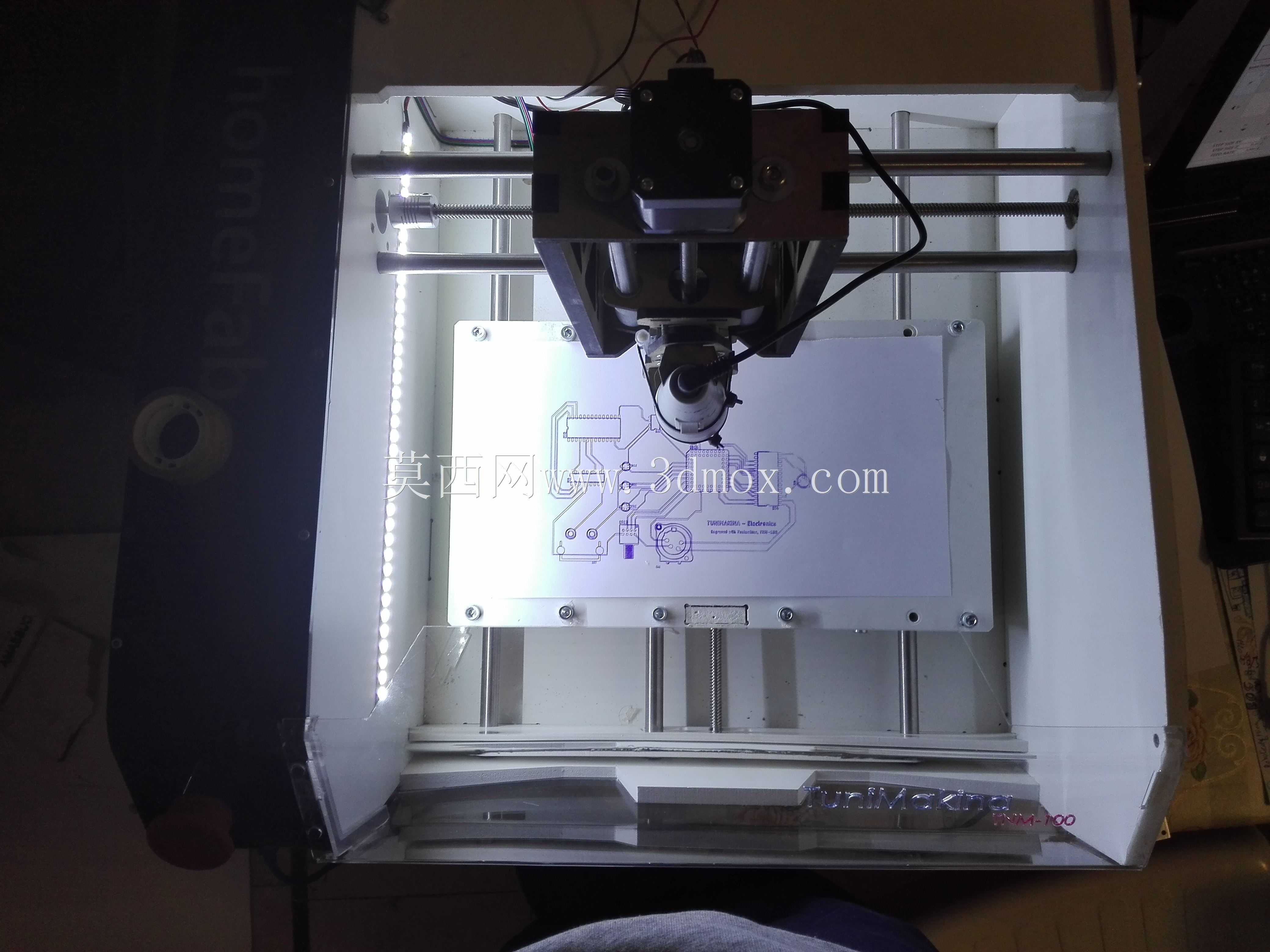

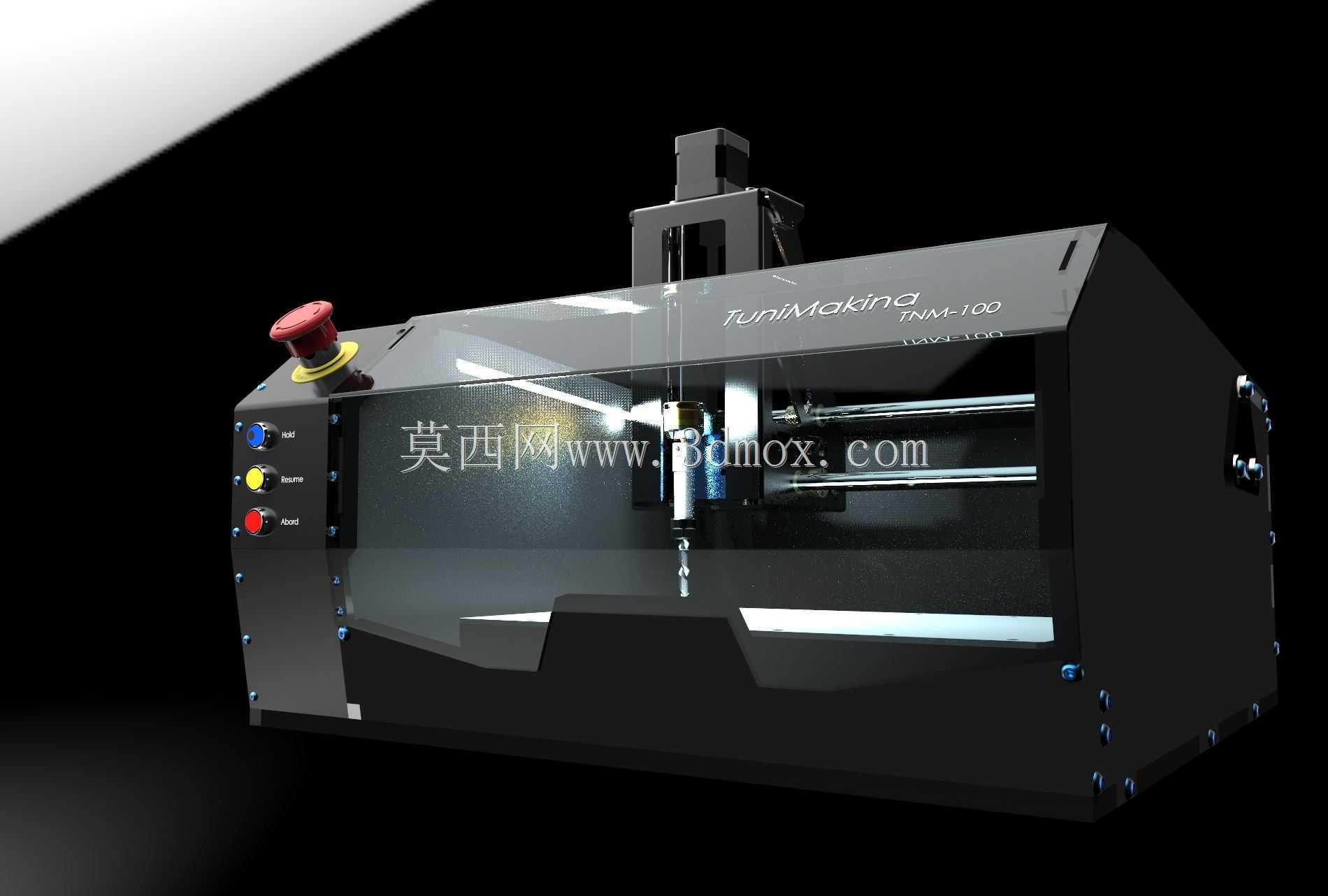

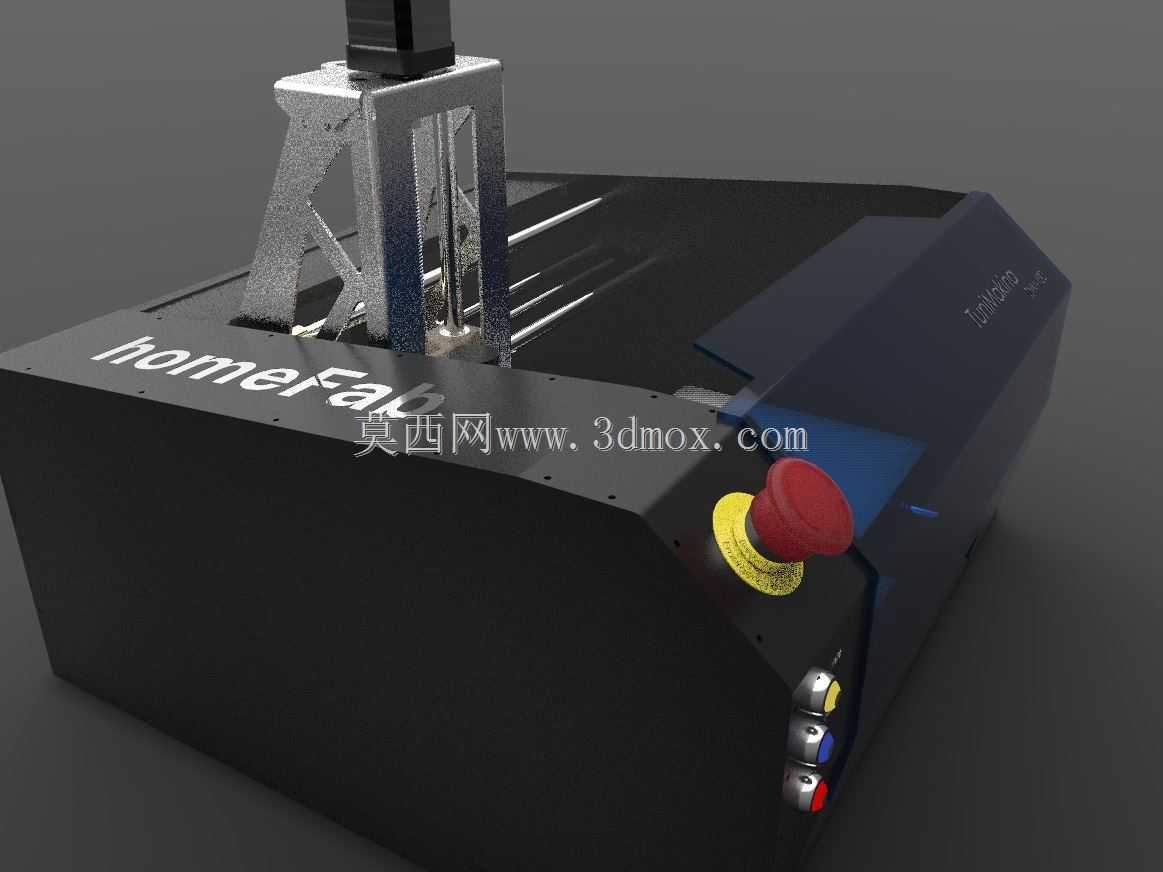

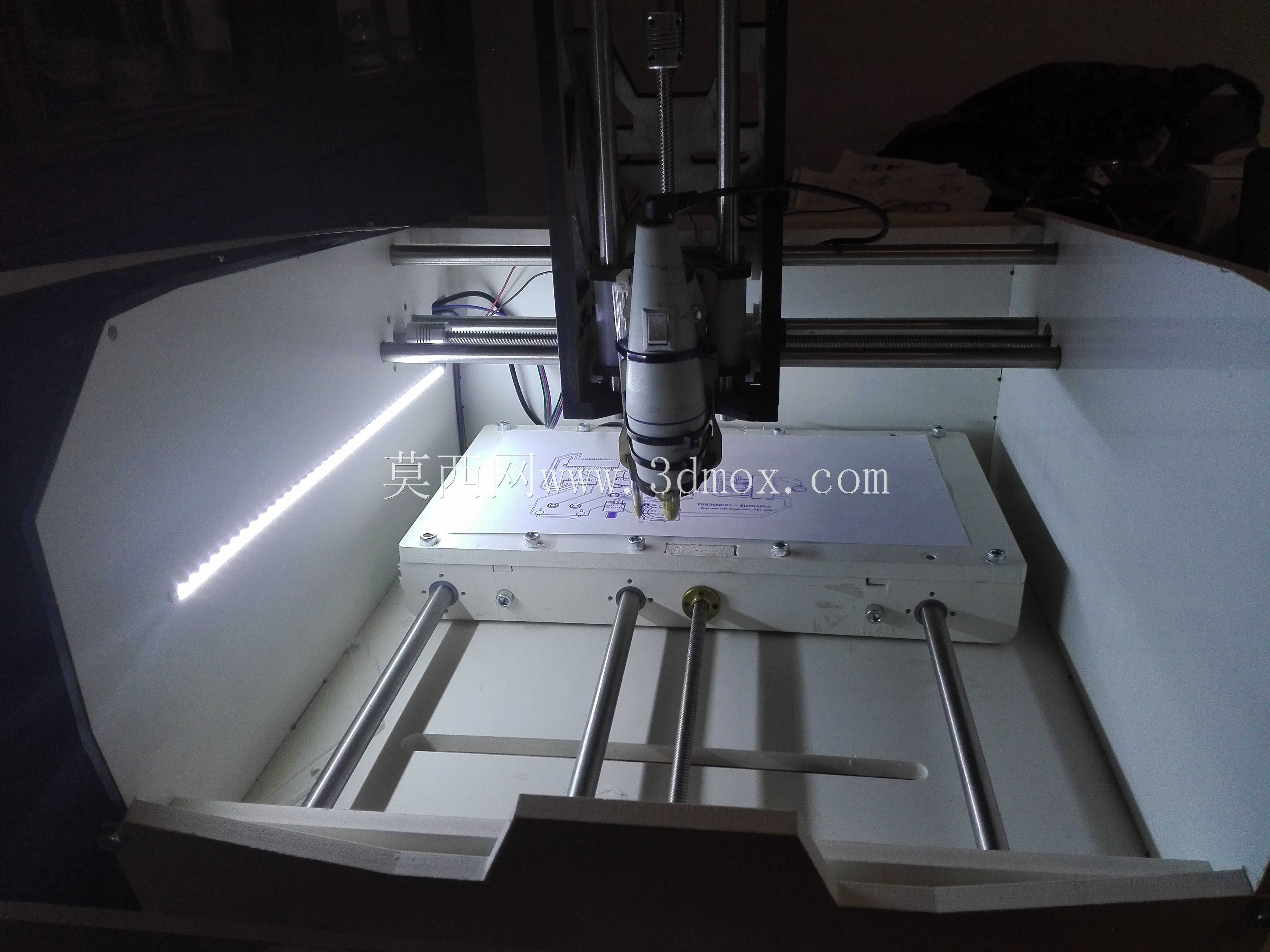

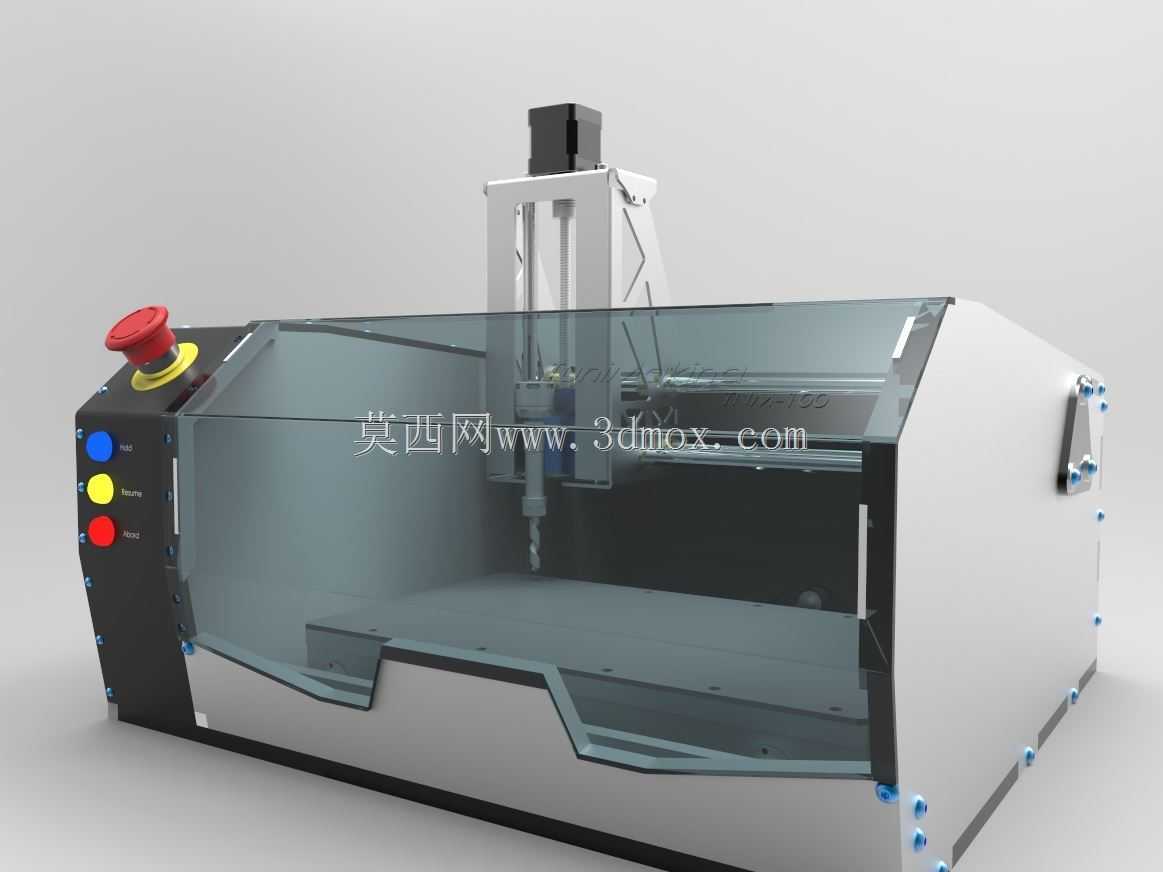

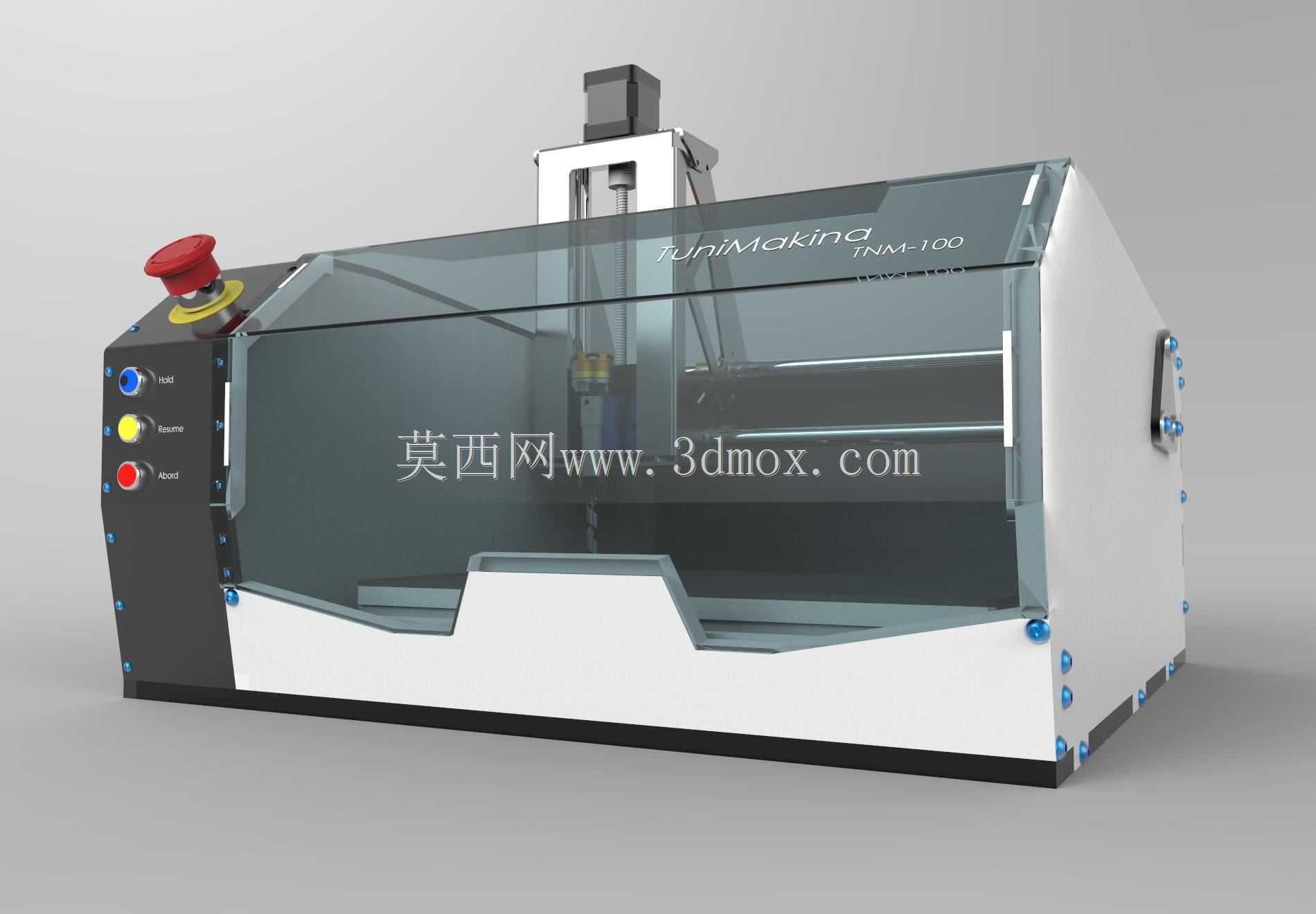

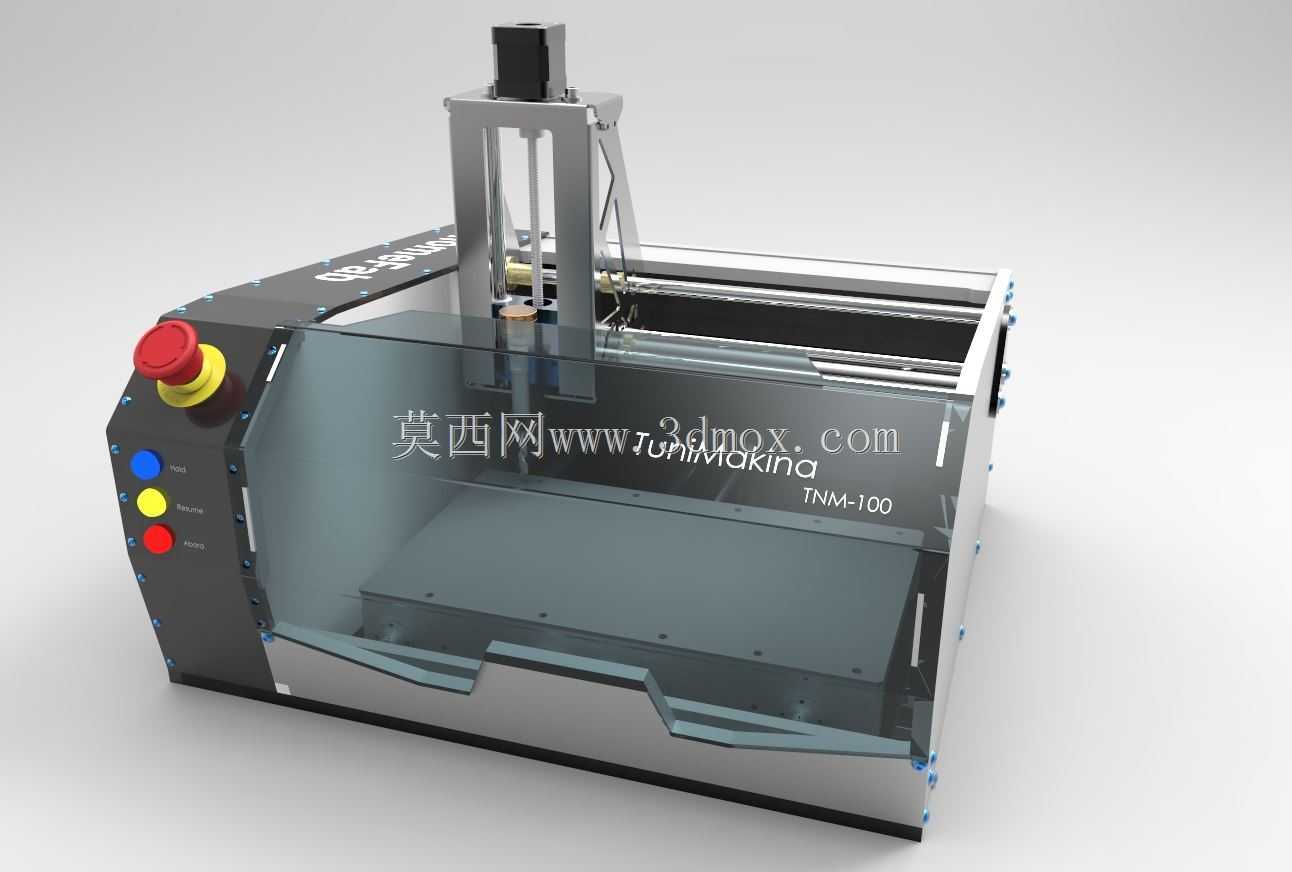

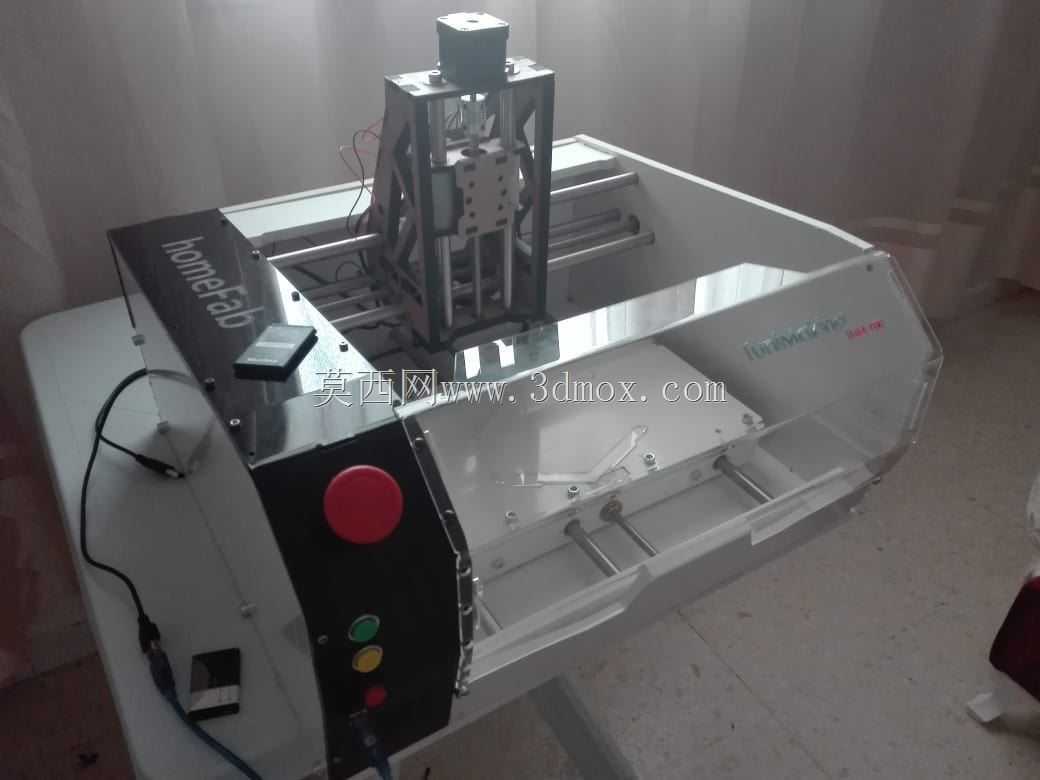

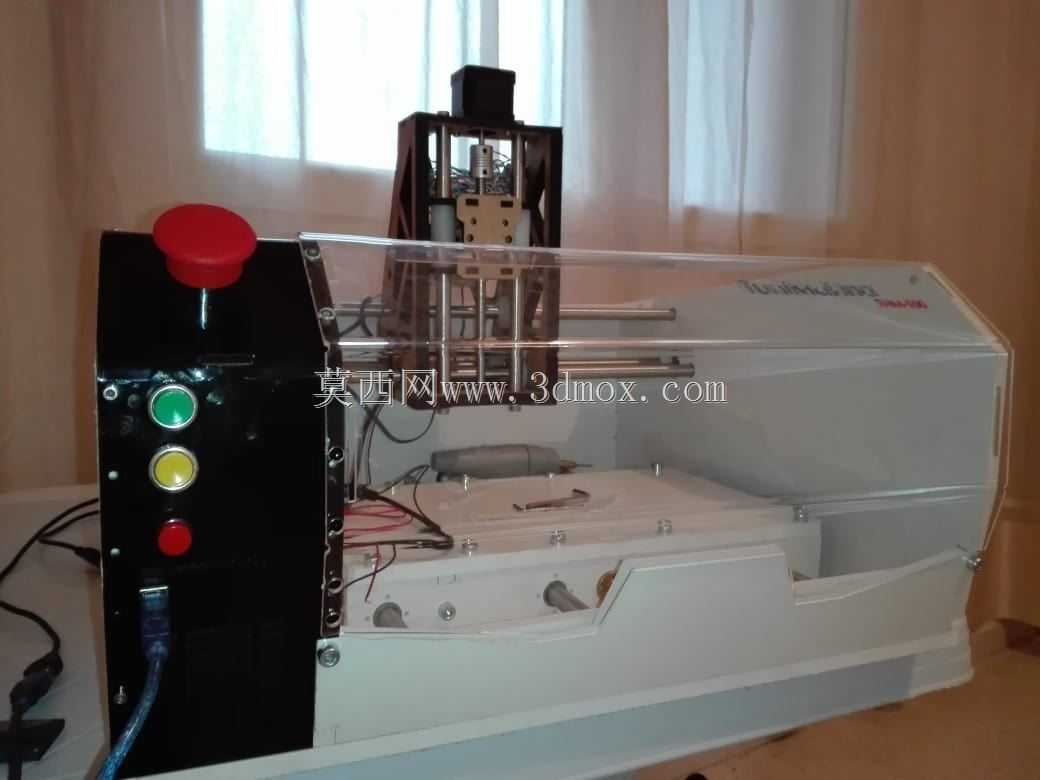

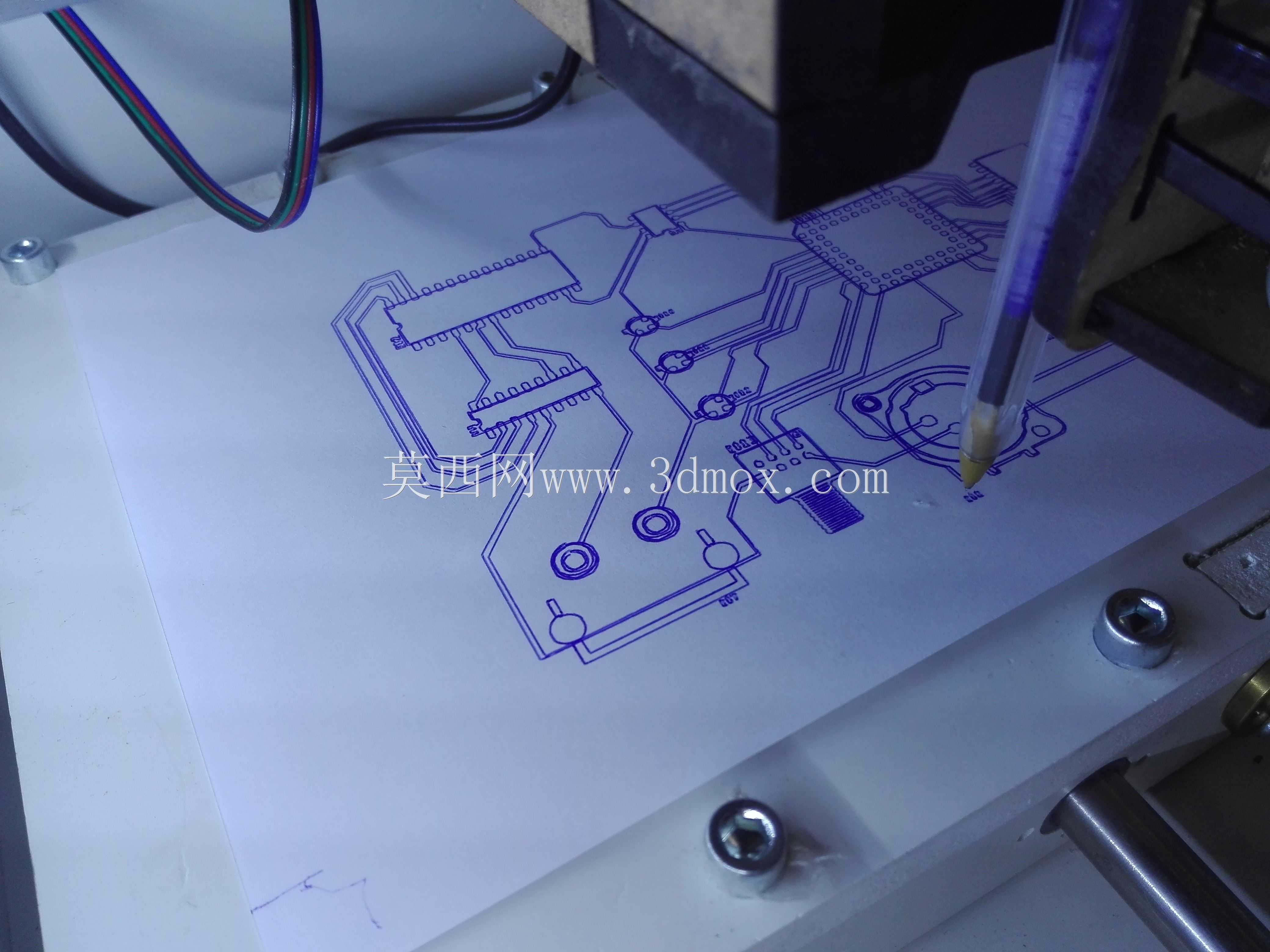

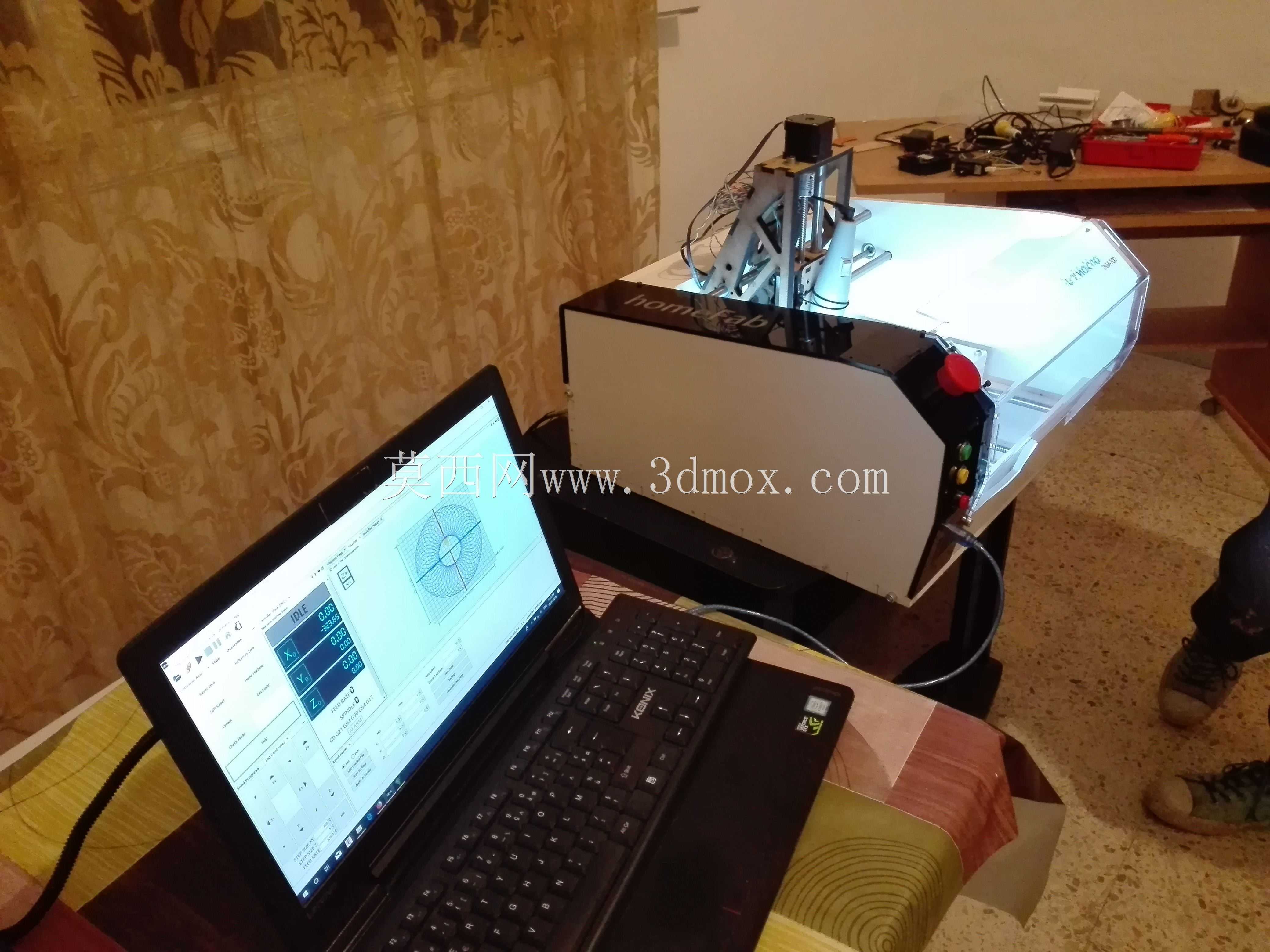

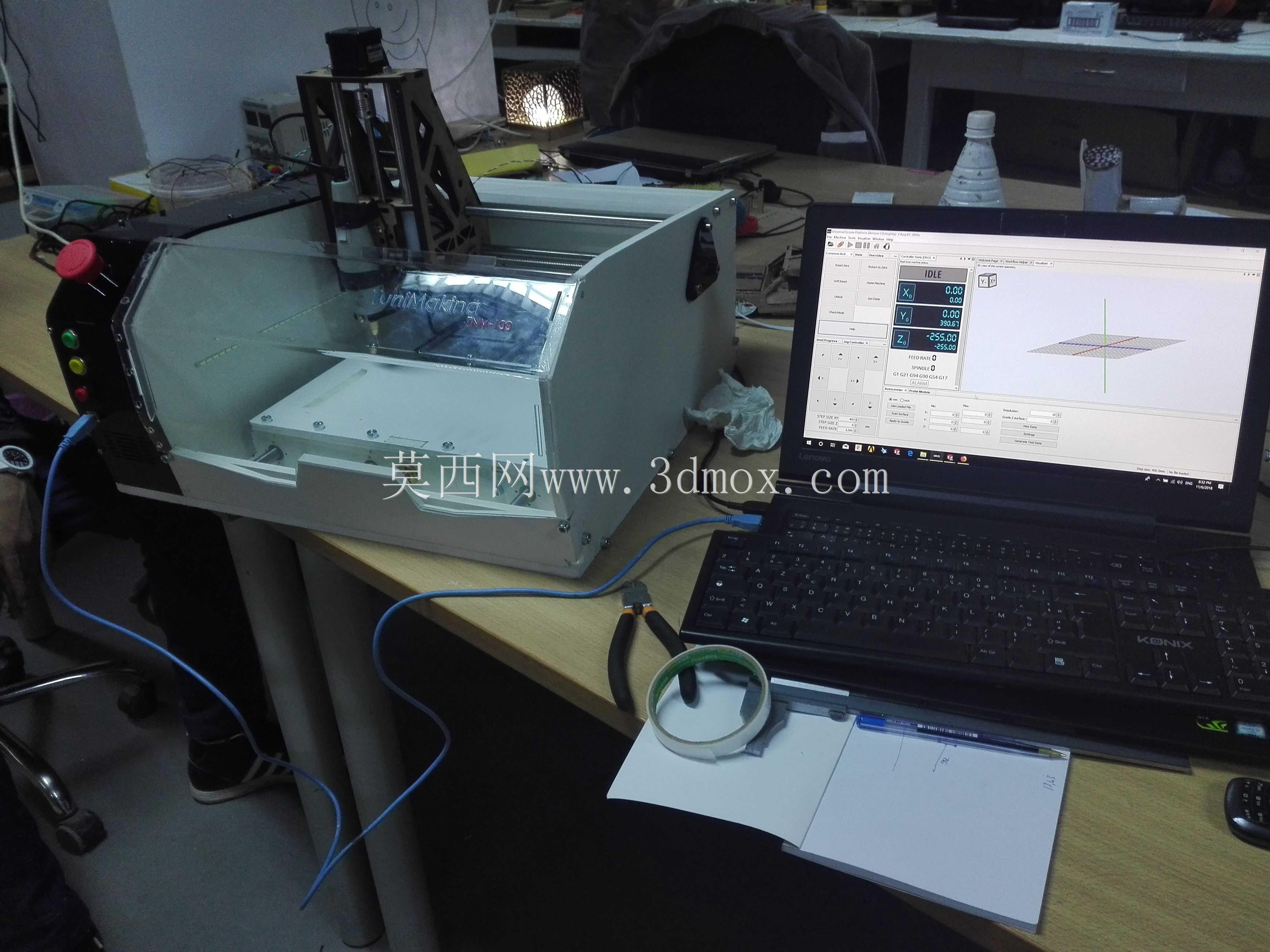

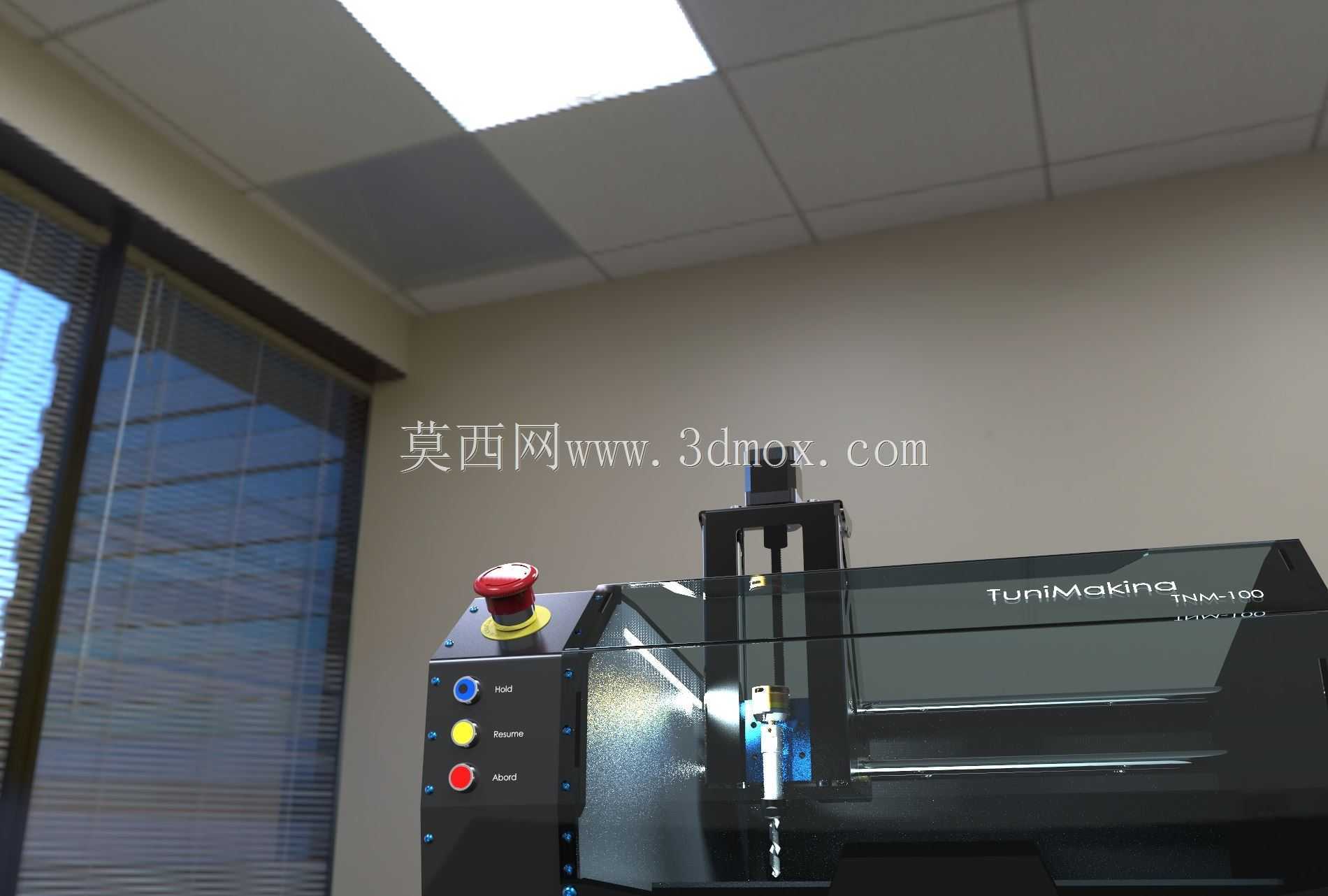

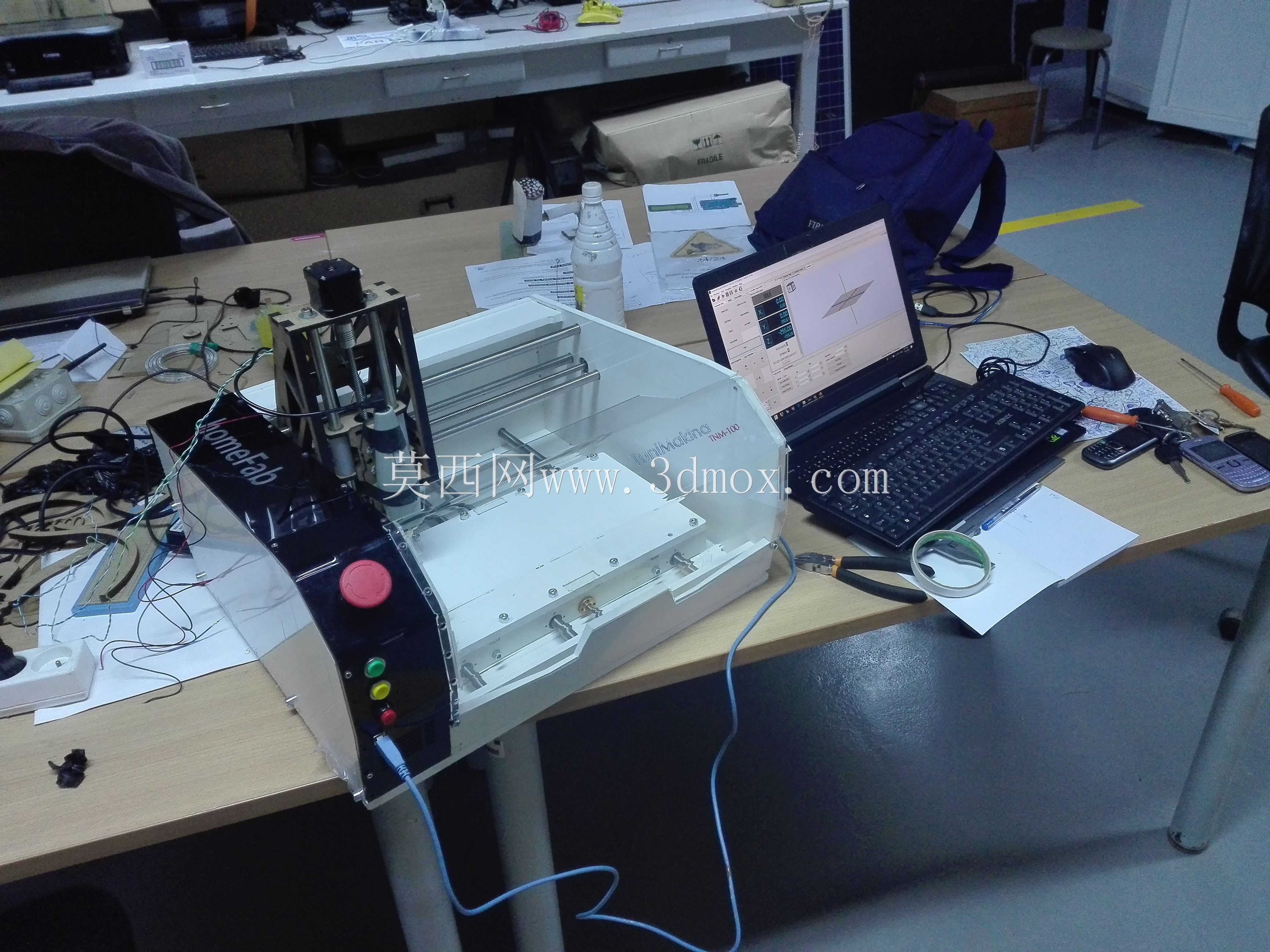

这款桌面式PCB加工设备的设计初衷，是填补小批量线路板打样环节的设备空白，在电子研发实验室、高校电子实训基地、小型创客工坊这类场景中，传统外协打样的周期往往会拖慢研发迭代节奏，而大型工业PCB生产线又完全不适合小批量、多批次的试制需求，这类紧凑型设备刚好能在有限的桌面空间内完成单双面板的雕刻、钻孔、铣切加工，把线路板从设计文件到实物成品的流程压缩到小时级。从整机布局来看，设备采用一体式焊接机架作为承载基础，所有运动部件都集成在半封闭的防护壳体内部，正面的透明防护挡板既可以阻挡加工过程中产生的切屑飞溅，也能让操作人员实时观察主轴的加工状态，左侧操作区集中布置了急停按钮、状态指示灯与功能控制按键，操作人员站在设备正前方就可以完成所有基础操作，不需要绕到设备侧方调整参数。运动系统采用经典的龙门传动结构，X轴横梁横跨加工台面，Y轴负责带动工作台前后进给，Z轴主轴单元沿横梁做左右移动的同时完成垂直方向的下刀动作，三轴的传动路径都做了缩短处理，尽可能减少悬臂长度带来的刚性衰减，保证高速铣削绝缘基材与薄铜箔时的运动精度。设计阶段优先考虑了桌面安装的边界限制，整机占地面积控制在常规办公桌面可容纳的范围内，不需要额外做地面预埋或减震基础，底部的可调支撑脚可以适应不同平整度的工作台面，设备后侧预留了走线与排风接口，加工产生的细微粉尘可以通过外接吸尘装置直接抽走，避免在实验室内扩散。主轴单元针对PCB加工的特性做了适配，高转速低扭矩的输出特性刚好匹配微小直径铣刀与钻头的切削需求，加工台面采用带定位基准的槽型结构，待加工的覆铜板可以通过快速夹具固定，不需要复杂的调平操作就能保证板面与主轴运动平面平行。设备的控制单元集成在机架后侧的电气仓内，所有线缆都通过拖链规整收纳，运动过程中不会出现线缆剐蹭加工区域的问题，半封闭的壳体也把运动传动部件完全隔离，日常清理切屑时只需要擦拭加工台面与防护挡板，不需要拆解核心传动结构，维护门槛远低于大型工业PCB加工设备。针对小批量打样的实际需求，设备的有效加工行程覆盖了常规研发阶段绝大多数规格的线路板尺寸，不需要为了小尺寸样板占用大型设备的产能，从结构设计的角度看，整机没有多余的冗余结构，每个部件的选型都围绕PCB板材的轻切削加工场景匹配，既不会因为性能过剩造成成本浪费，也能保证长期加工薄覆铜板时的精度稳定性。
