带锁止制动结构万向工业脚轮

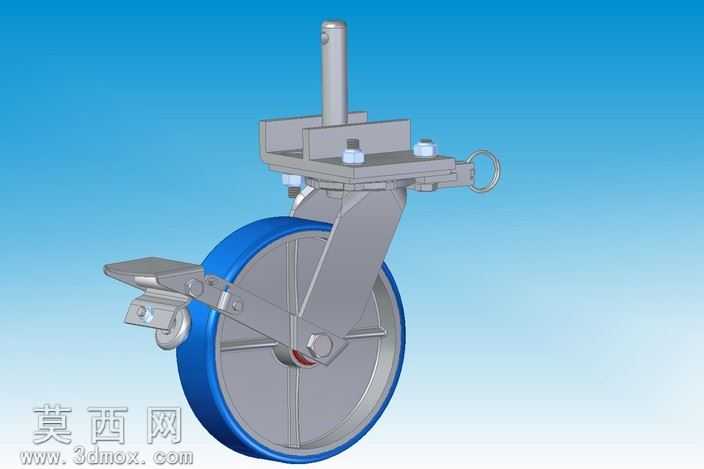

本作品为带锁止与制动功能的万向工业脚轮三维模型，建模过程严格遵循机械五金件的实际生产尺寸规范，在主流三维建模软件中完成全参数化搭建，所有零部件的配合公差均参照工业脚轮的行业通用标准设定，确保模型可直接对接后续的工程出图、结构验证与生产试制环节。模型整体采用自顶向下的设计思路，先完成整体安装接口、轮体尺寸、回转半径的整体框架定义，再逐一拆分各个功能部件进行细节建模，涵盖顶部安装立柱、回转支架、轮体支撑臂、锁止触发踏板、制动压块、轮体、连接紧固件、侧边牵引吊环等全部结构，每一个零件的倒角、开孔、配合面都做了精细化还原，不存在缺失结构或者过度简化的问题。材质渲染阶段针对不同部件的实际应用材质做了区分设置：轮体部分采用高耐磨聚氨酯材质，渲染时调整为亮蓝色半哑光质感，还原聚氨酯包胶轮的真实触感与视觉特征；金属支架、安装立柱、紧固件等结构件采用镀锌钢材质，设置了适度的金属反光与细微磨砂纹理，还原工业五金件的表面处理效果；锁止踏板的踩踏接触位置做了防滑纹理的细节刻画，制动压块与轮辋的接触位置预留了合理的摩擦面结构，还原制动功能的作用逻辑。结构设计上，该脚轮同时具备万向回转、定向锁止、轮体制动三重功能：顶部回转结构可实现360度水平方向转动，满足设备任意方向移动的需求；踩下锁止踏板后，制动压块会同时抵紧轮辋与回转支架的限位结构，同时锁止轮体转动与支架回转，实现设备的完全固定；侧边设置的吊环结构可用于脚轮的牵引挂载或者辅助安装，适配工业设备、重型货架、移动工作台等多种场景的使用需求。建模过程中对所有活动部件的运动行程做了干涉检查，确保踏板踩下、支架回转、轮体转动的过程中不存在部件碰撞问题，各个铰接位置的销轴、衬套结构都做了完整还原，可直接用于运动仿真演示，验证锁止与制动功能的动作可靠性。
