铝型材专用气动进给打孔工装装置

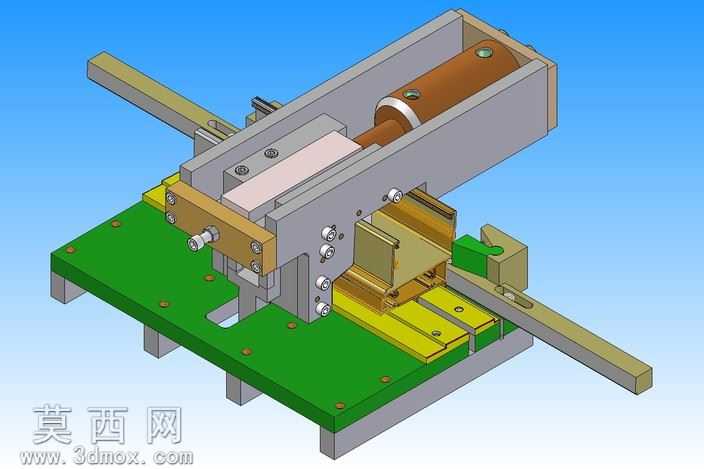

本装置为针对铝制长条型材打孔工序设计的专用非标工装，整体采用三维参数化建模完成全结构搭建，建模过程中对各运动部件的行程间隙、装配公差做了精准校核，确保各机构动作无干涉、定位精度满足铝件加工的公差要求。模型渲染阶段采用分层材质赋予方案：底部安装基板设置为哑光绿色环氧板材质，还原工装常用绝缘安装板的真实质感；型材支撑、定位块等与工件接触的部件采用黄铜与硬质阳极氧化铝材质，既体现工装的耐磨设计属性，也通过材质色彩区分不同功能模块；气动执行缸体设置为金属棕褐色缸筒搭配亮银色端盖材质，传动杆件、锁紧螺丝等标准件采用不锈钢金属质感，滑动导轨部分做了轻微的磨砂金属质感处理，整体渲染效果层次分明，清晰展现各部件的装配关系与功能分区。从结构设计来看，装置采用卧式气动进给的打孔执行逻辑，底部安装板预留了多组固定安装孔位，可直接固定在通用工作台面上；工件定位区域设置了可调式侧边定位挡块与仿形支撑槽，可适配对应规格铝型材的快速装夹定位，避免打孔过程中工件出现偏移；气动执行组件通过立式安装支架固定在基板上方，搭配直线滑动导轨带动打孔执行端做精准的直线进给动作，两侧设置的长条形手动操作杆可实现工件的手动送料与退料操作，进料端设置的弹性定位销可实现打孔间距的快速定距，无需重复测量即可完成等距孔位的连续加工。设计思路上围绕铝件打孔的高效装夹、快速定位需求做了针对性优化，摒弃了复杂的数控传动结构，采用气动作为动力源搭配手动送料的方案，兼顾了小批量铝件加工的成本控制与加工效率，所有非标结构件均做了工艺性优化，避免出现无法加工的尖角、薄壁结构，标准件全部采用通用工业标准件规格，可直接采购组装落地使用，模型完整还原了工装的装配逻辑与动作原理，可作为同类铝件加工工装设计的参考方案，也可直接用于生产加工的组装指导。
