沉头三角槽机螺钉高精度三维建模作品

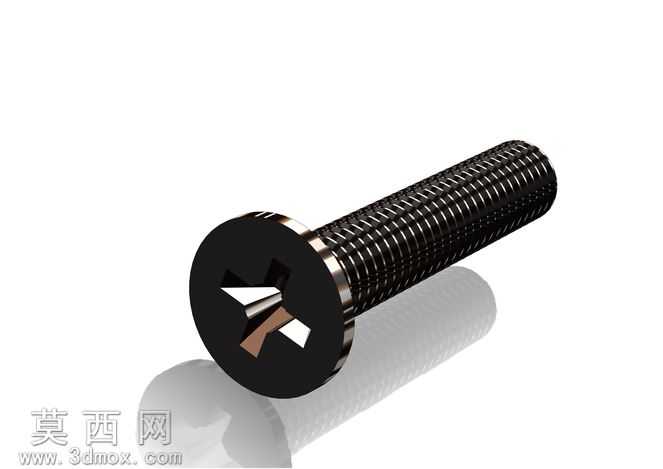

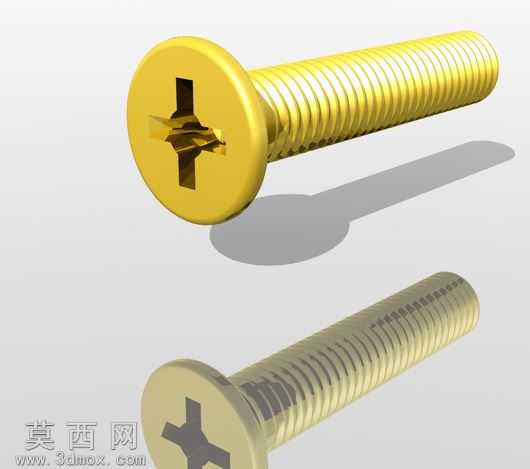

本作品为沉头三角槽机螺钉的三维参数化建模成果，建模过程严格遵循NAS514p632-6螺钉的标准尺寸规范，全程在SolidWorks平台完成全参数化草图绘制与特征构建。建模初期首先绘制螺钉头部的沉头截面轮廓，通过旋转凸台特征生成沉头头部基体，重点校准沉头锥面的角度参数与头部厚度尺寸，保证头部安装后可完全沉于工件沉孔内，实现装配后表面齐平的使用要求。针对螺钉头部的三角驱动槽结构，采用草图精确绘制三角槽的截面形状，通过拉伸切除特征完成槽体加工，槽的深度、三角边的倒角尺寸均严格匹配标准要求，保证驱动工具与槽位的配合精度，避免装配时出现打滑、槽口崩损的问题。螺杆部分采用螺旋线扫描路径配合牙型截面扫描生成完整外螺纹结构，建模过程中精确控制螺纹大径、中径、小径以及螺距参数，还原三角螺纹的标准牙型轮廓，螺纹收尾处采用渐消扫描处理，还原真实螺钉加工时的螺纹退刀结构，避免螺纹末端出现生硬的截断效果。模型的材质配置阶段，为螺钉整体赋予合金钢金属材质，头部端面设置发黑处理的哑光黑色材质效果，螺杆螺纹部分与头部外圈金属边缘设置抛光金属质感，通过环境光遮蔽、反射强度、粗糙度参数的精细调节，还原工业级紧固件的真实表面质感。渲染阶段采用工作室柔和布光方案，主光源从侧上方投射，突出螺纹牙型的立体层次与沉头端面的槽型结构，添加柔和的地面接触阴影增强模型的真实感，同时保留模型的参数化编辑特性，使用者可通过修改全局参数快速调整螺钉的公称长度、螺纹规格等尺寸，适配不同的装配设计场景。模型整体结构完整，无破面、错面、特征丢失等建模问题，所有倒角、圆角细节均按照实际加工工艺添加，可直接用于机械装配仿真、产品结构演示、紧固件选型参考、工程图纸导出等多种场景，能够满足机械设计、产品装配校验、教学演示等多维度的使用需求。
