复古双缸蒸汽机动力展示装置

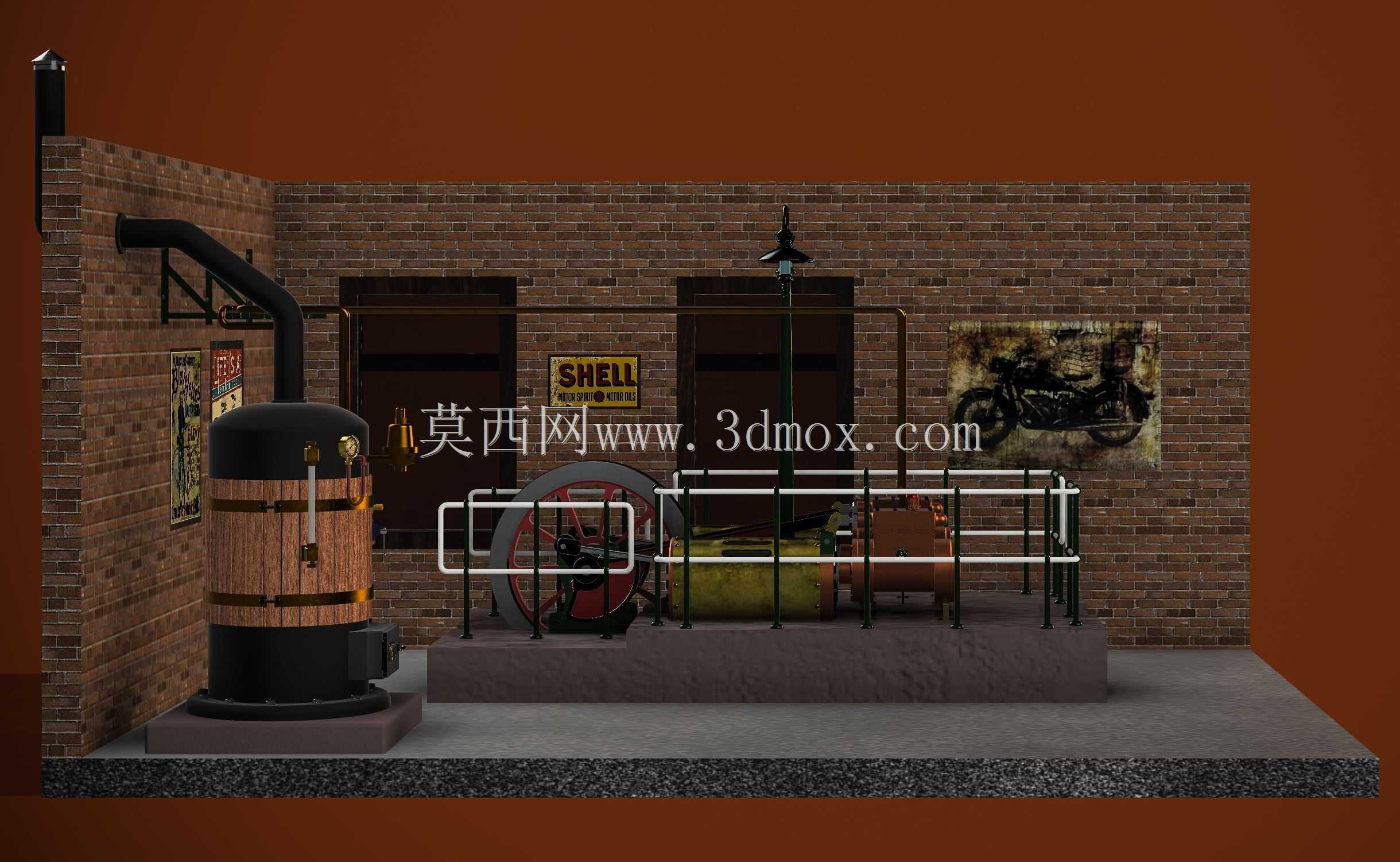

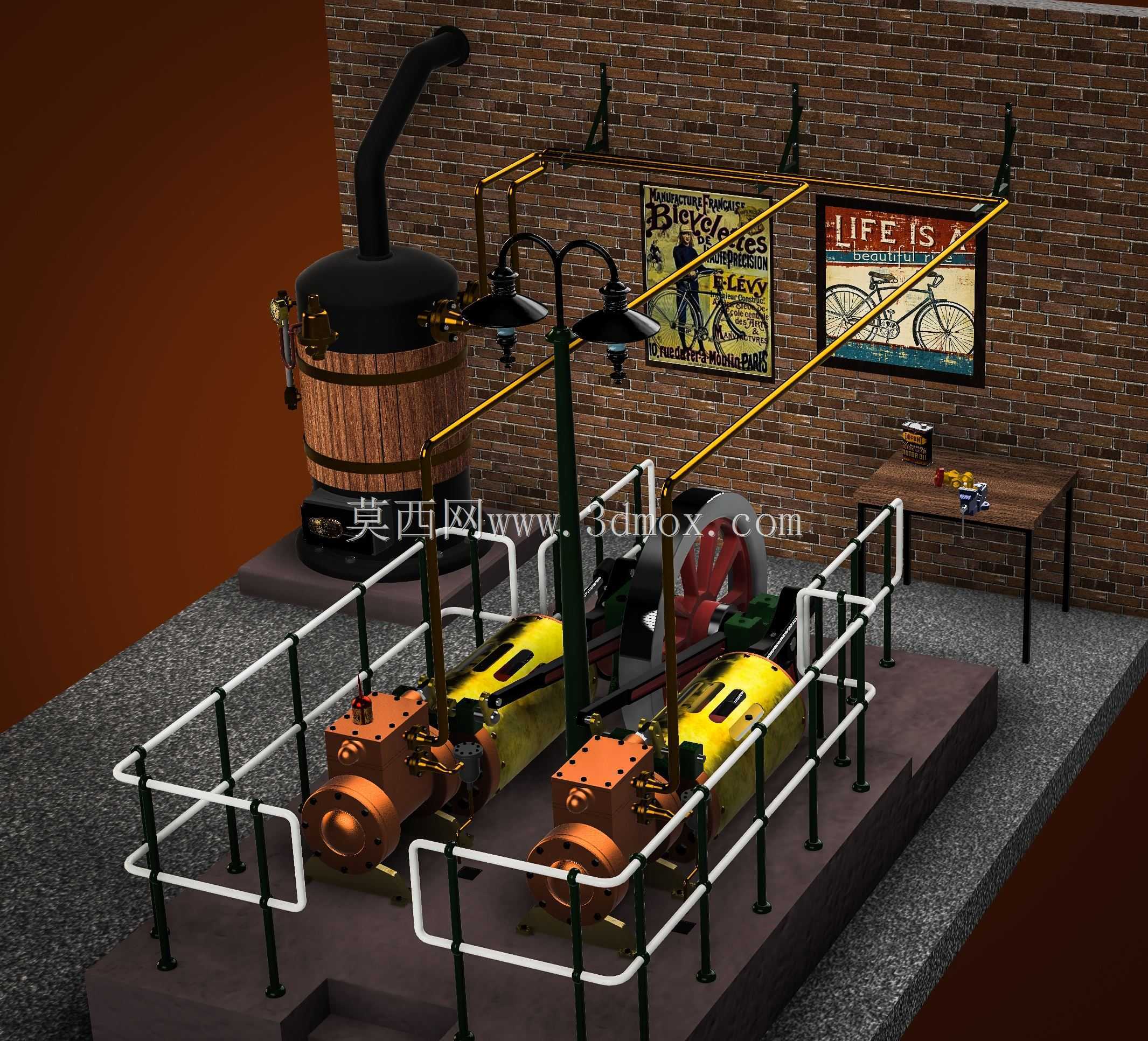

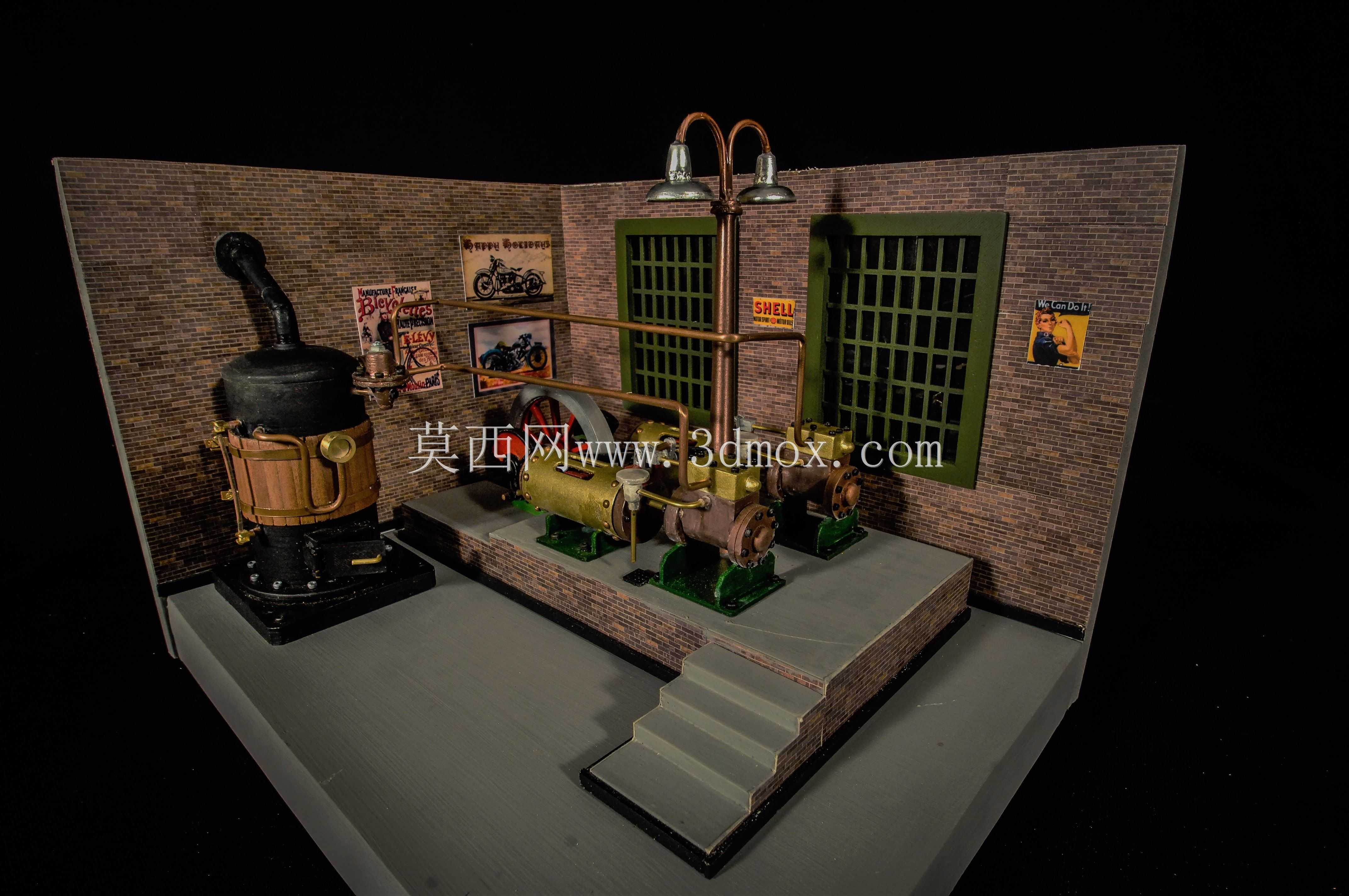

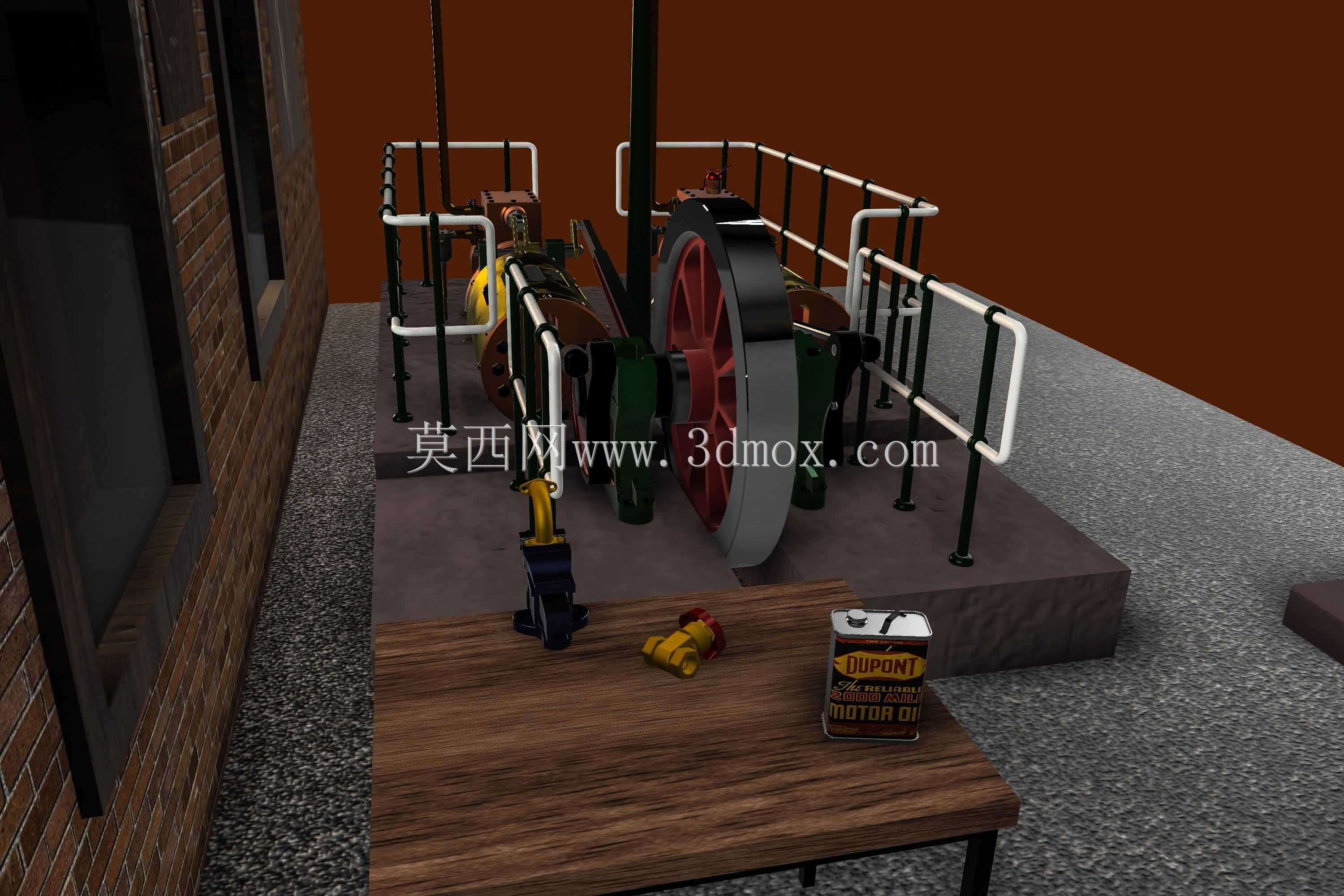

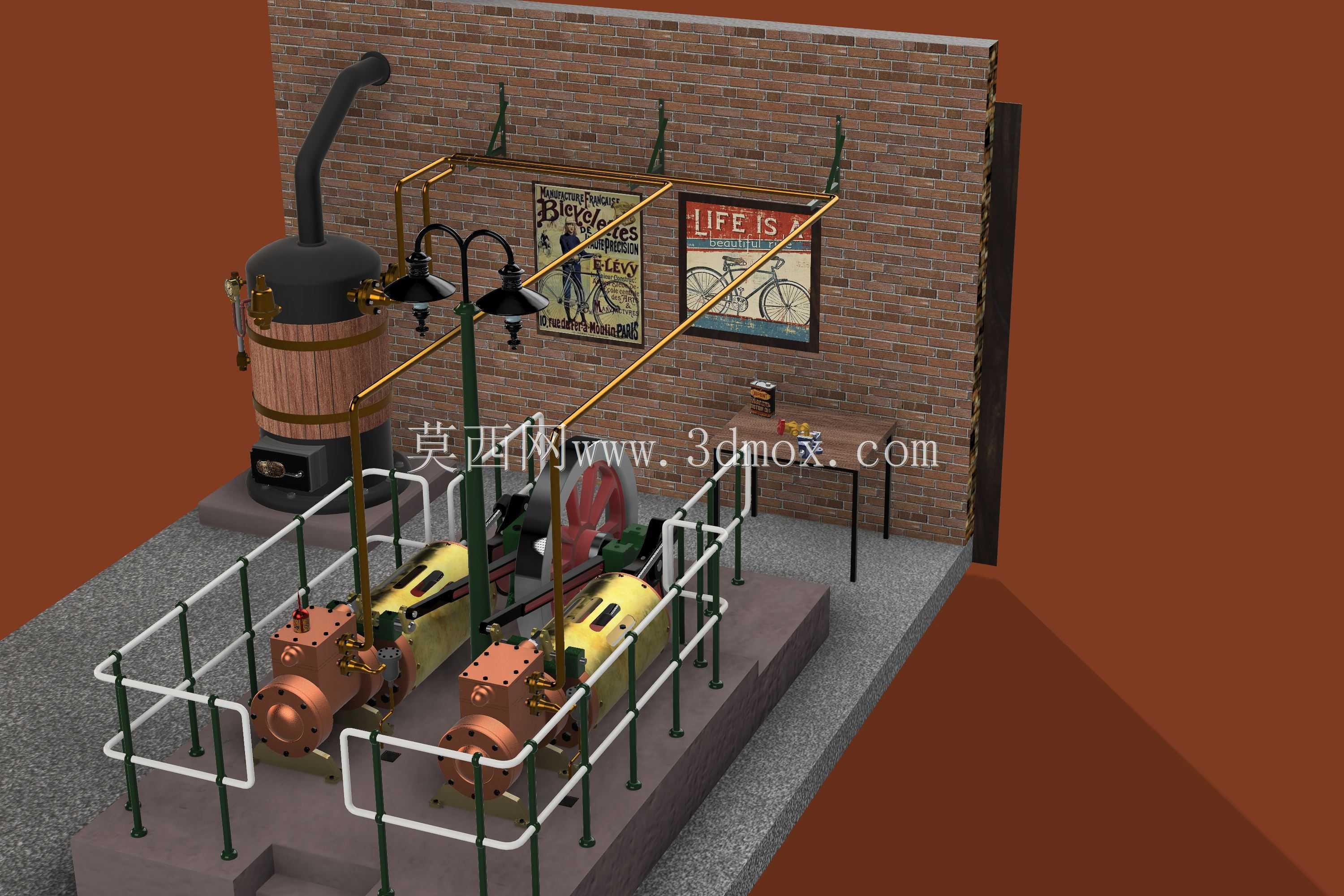

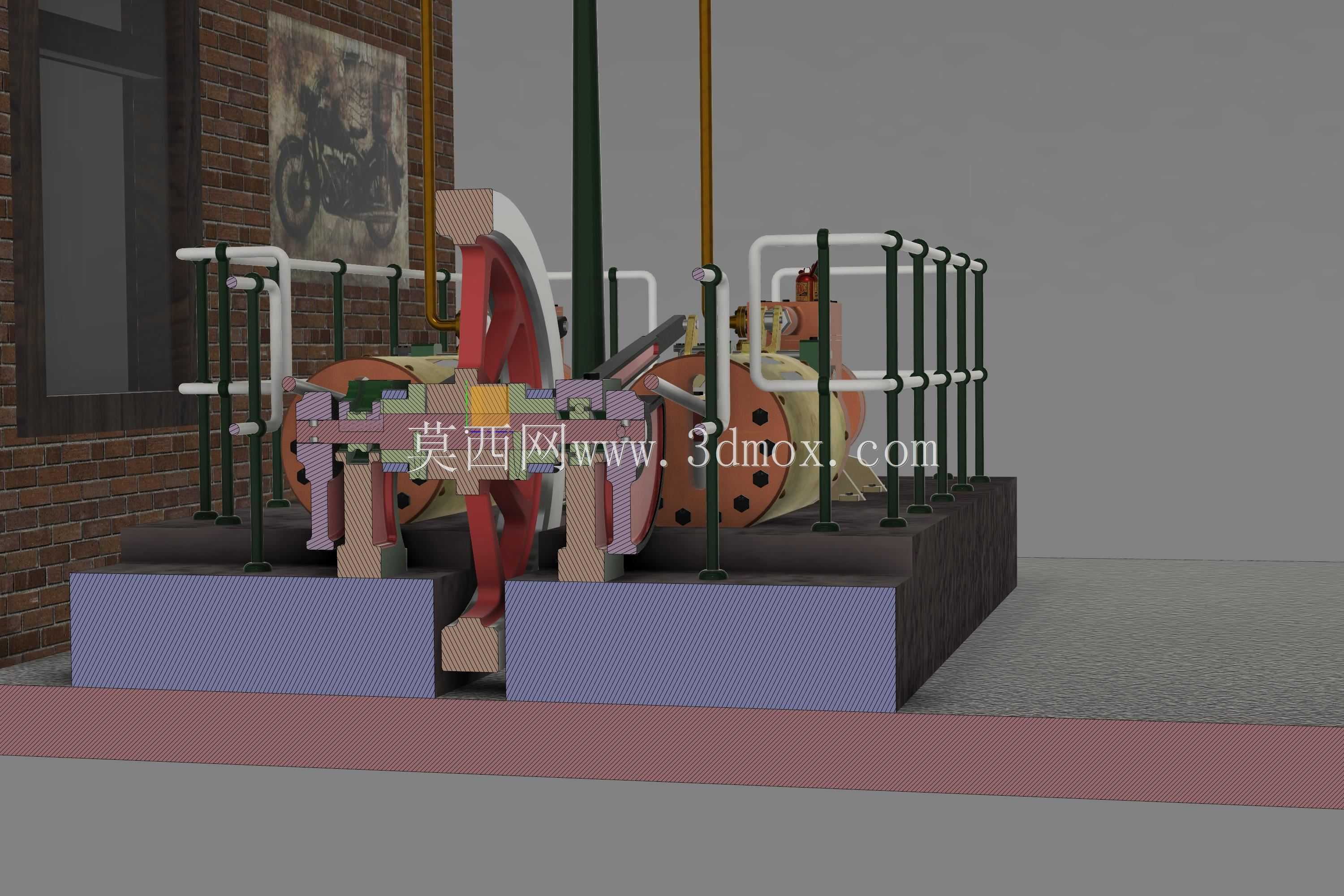

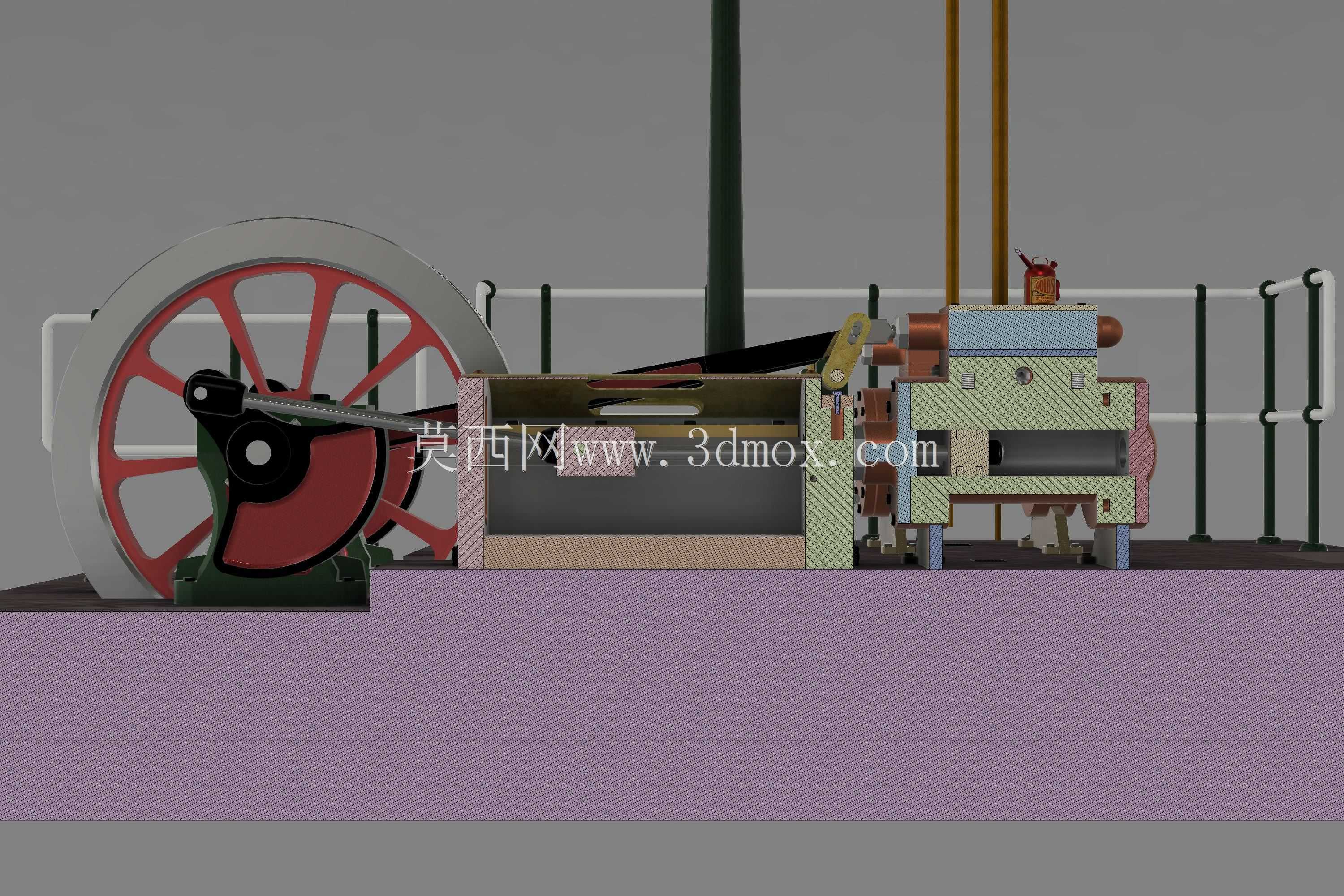

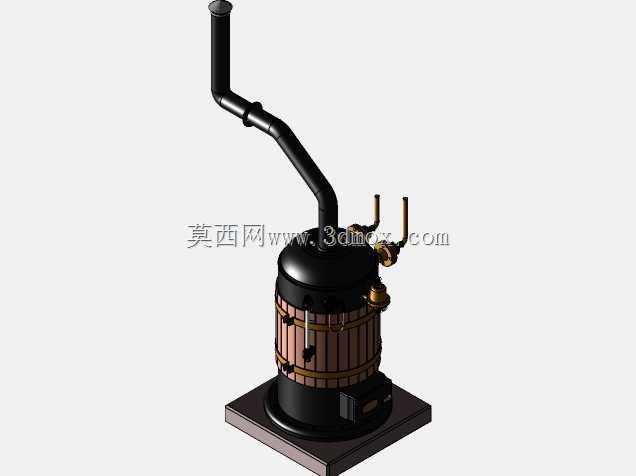

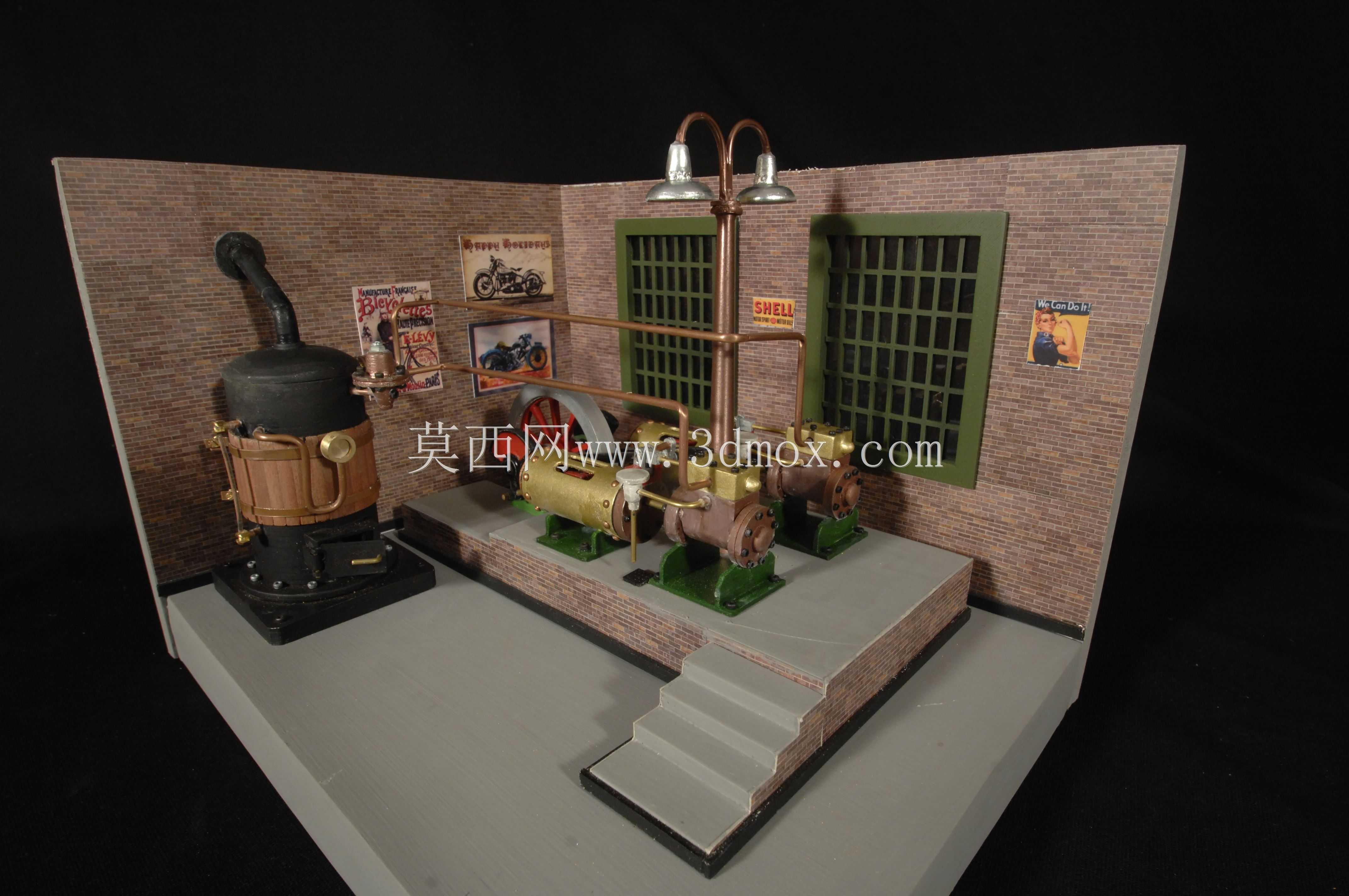

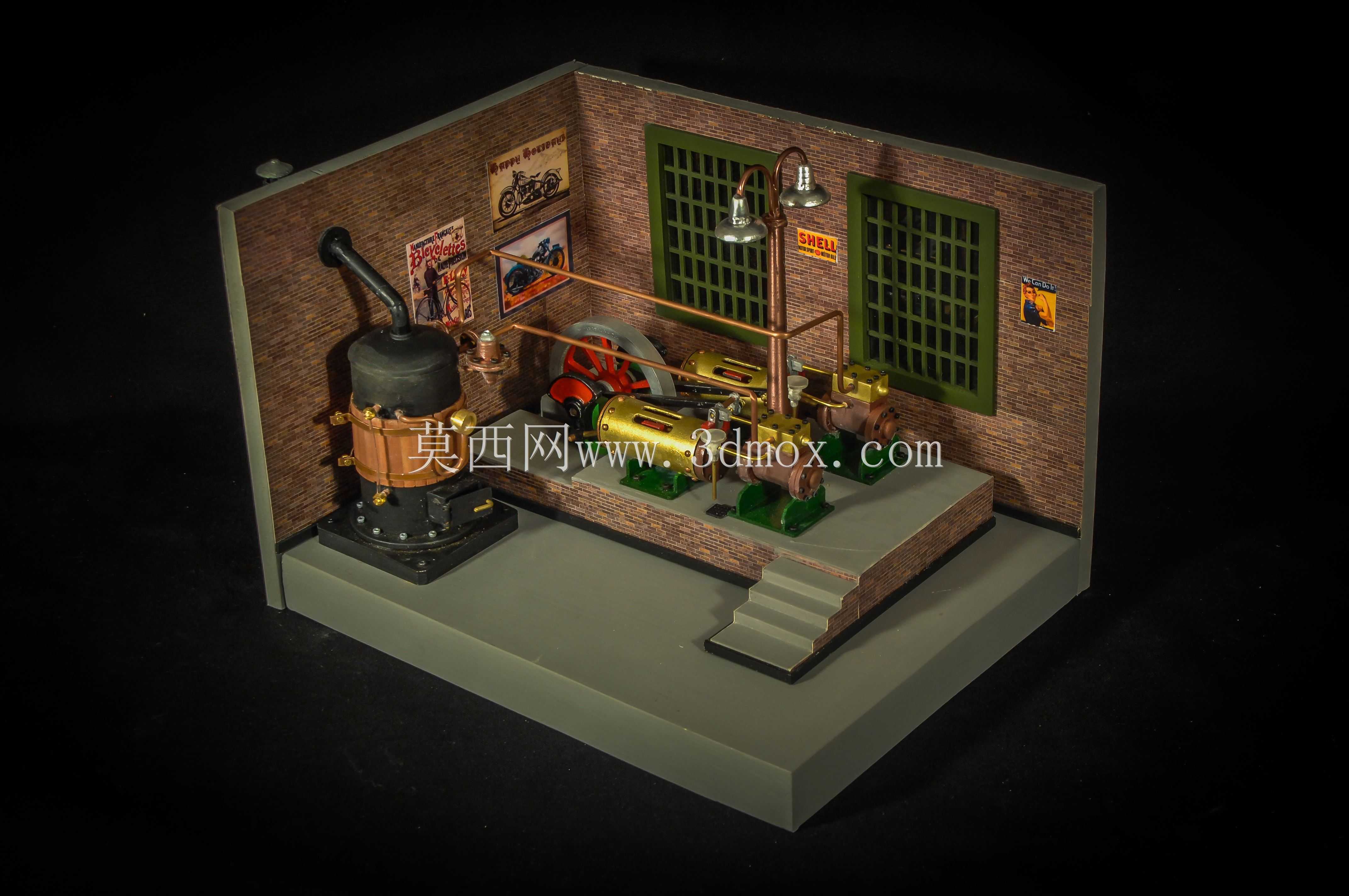

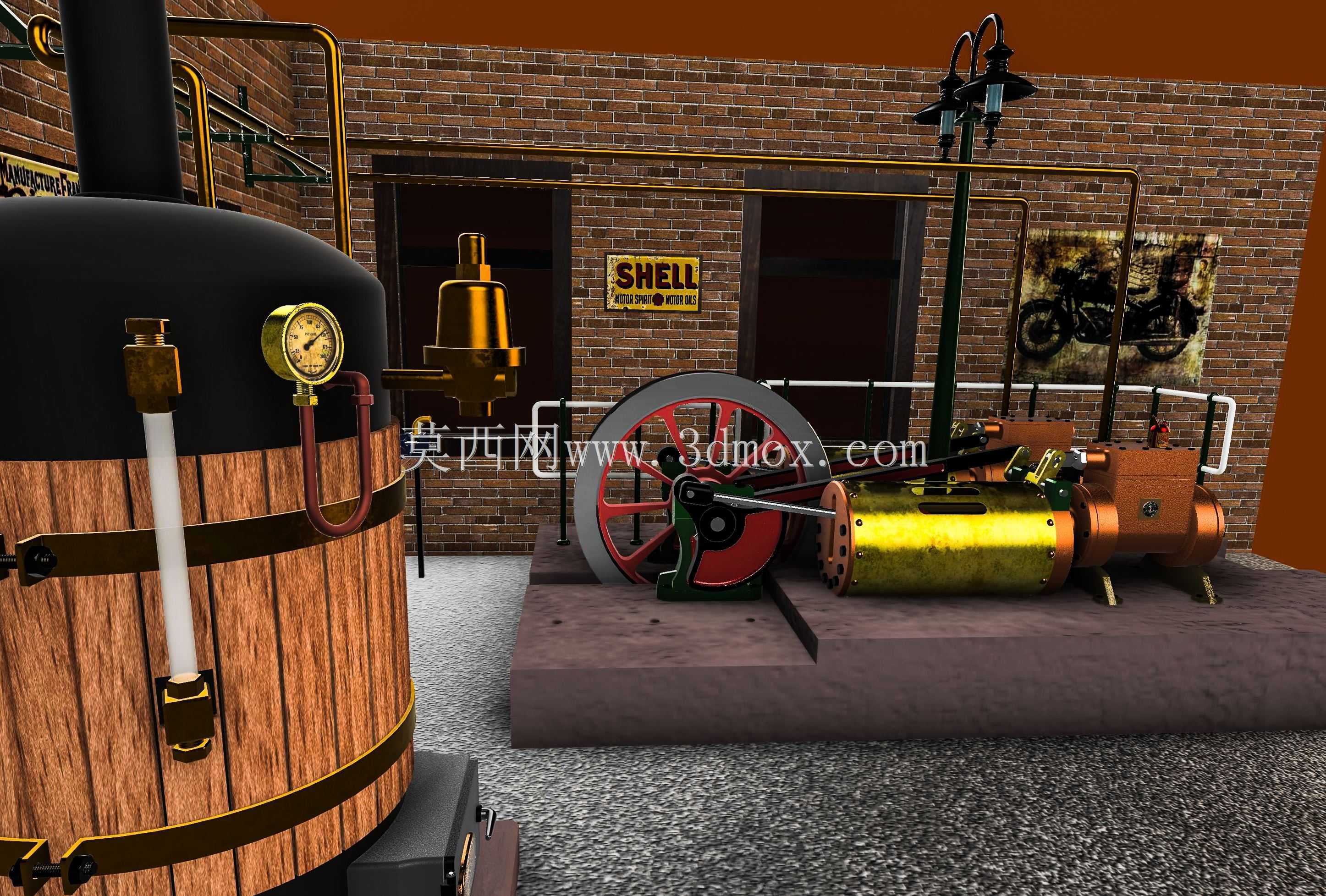

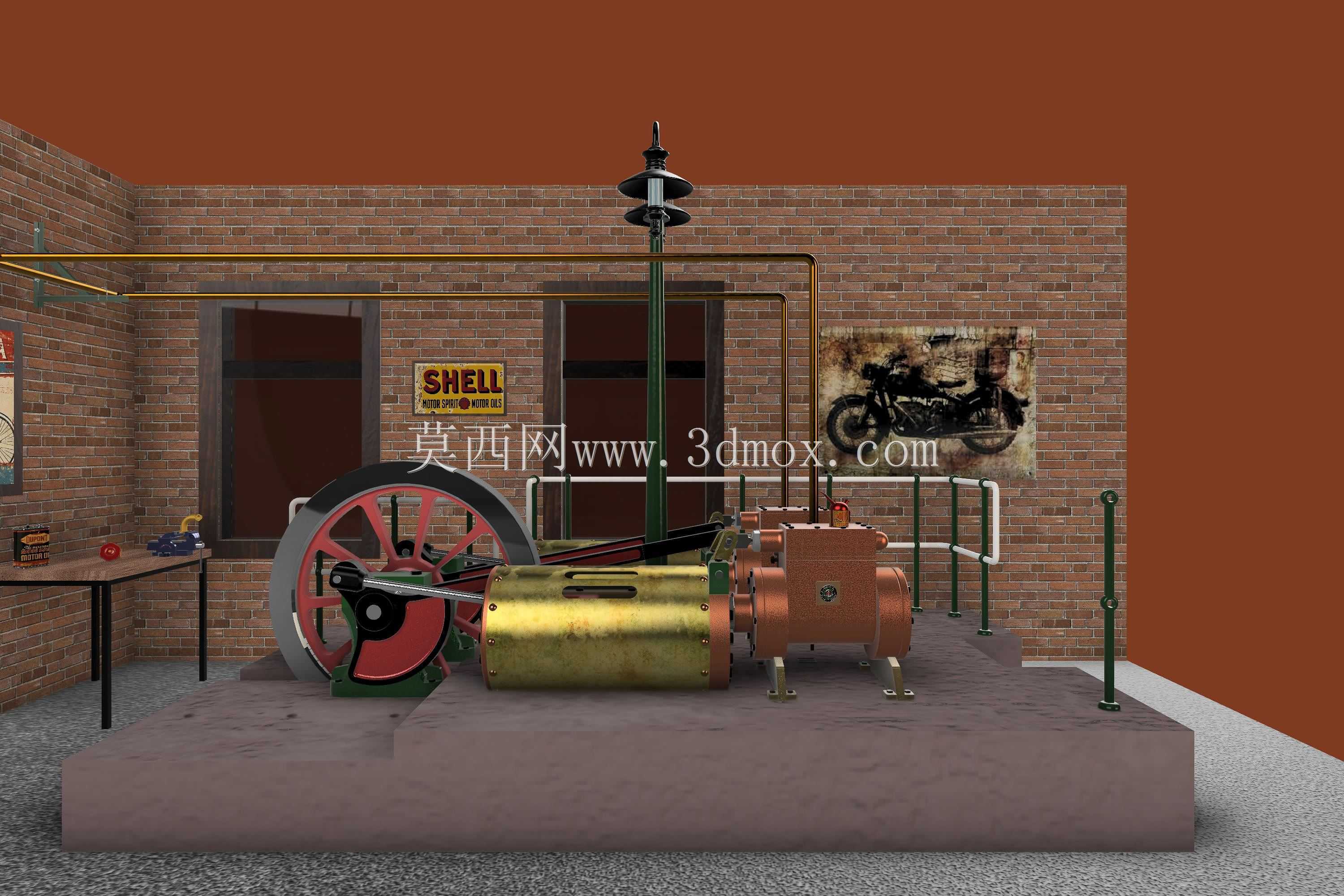

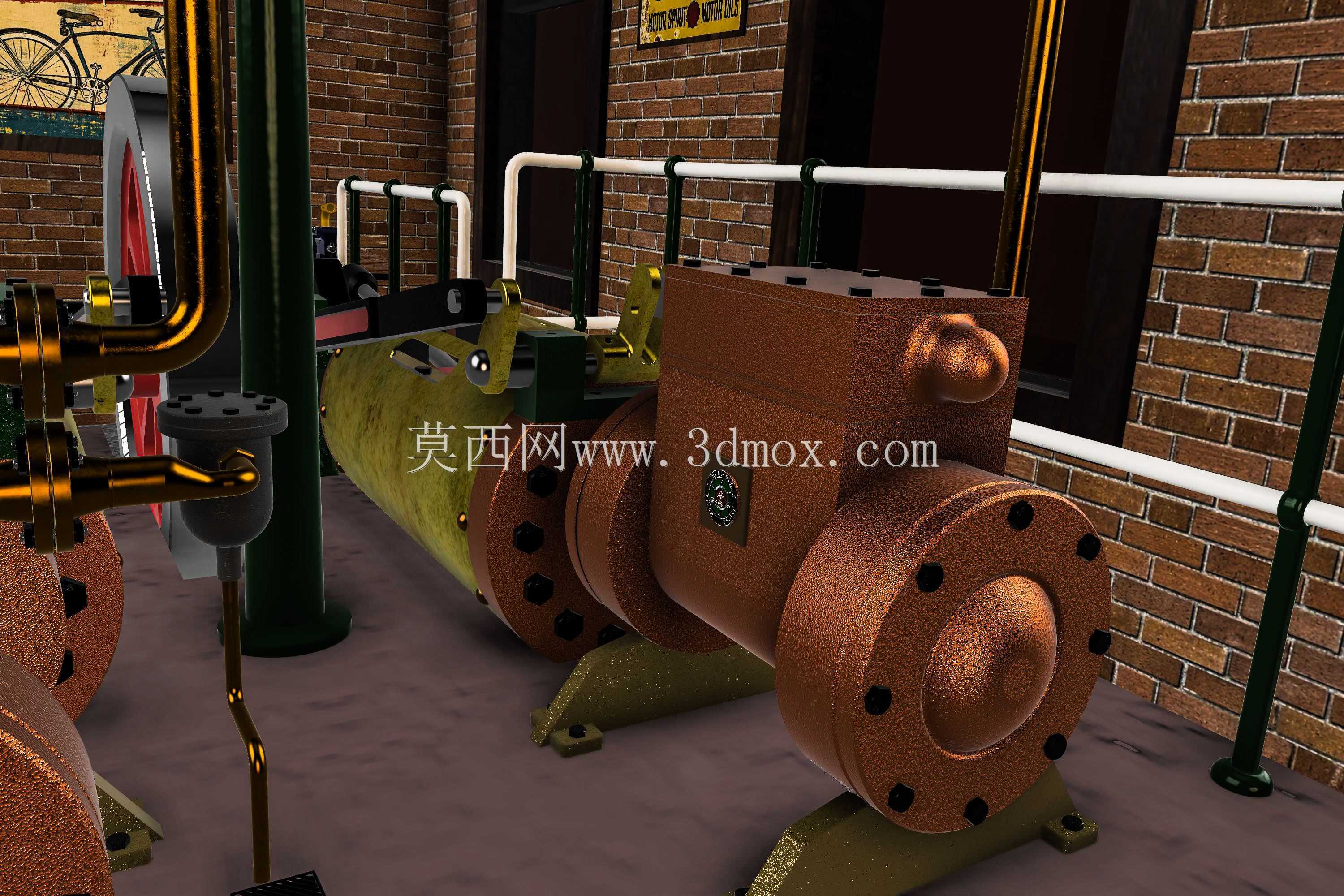

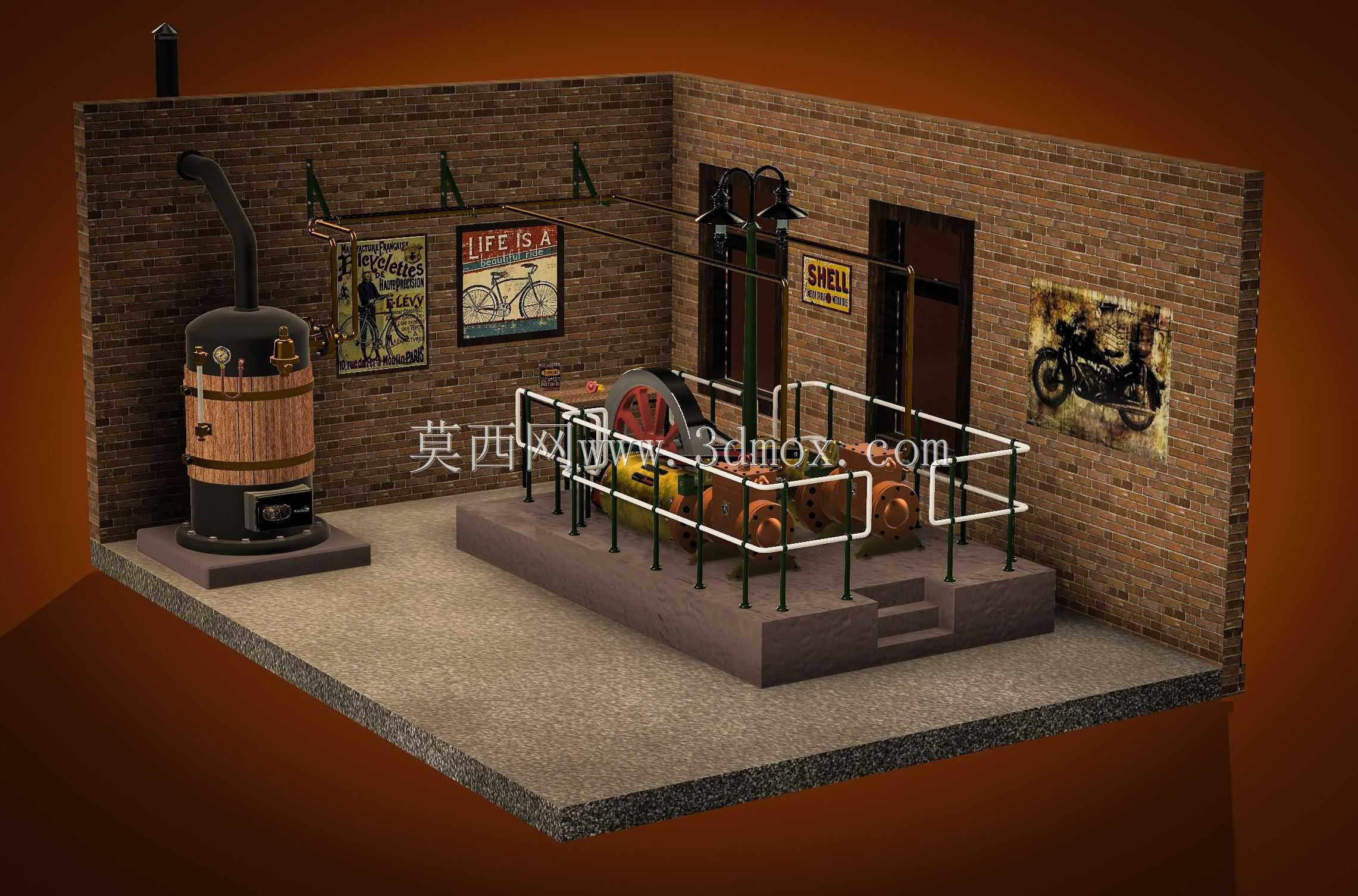

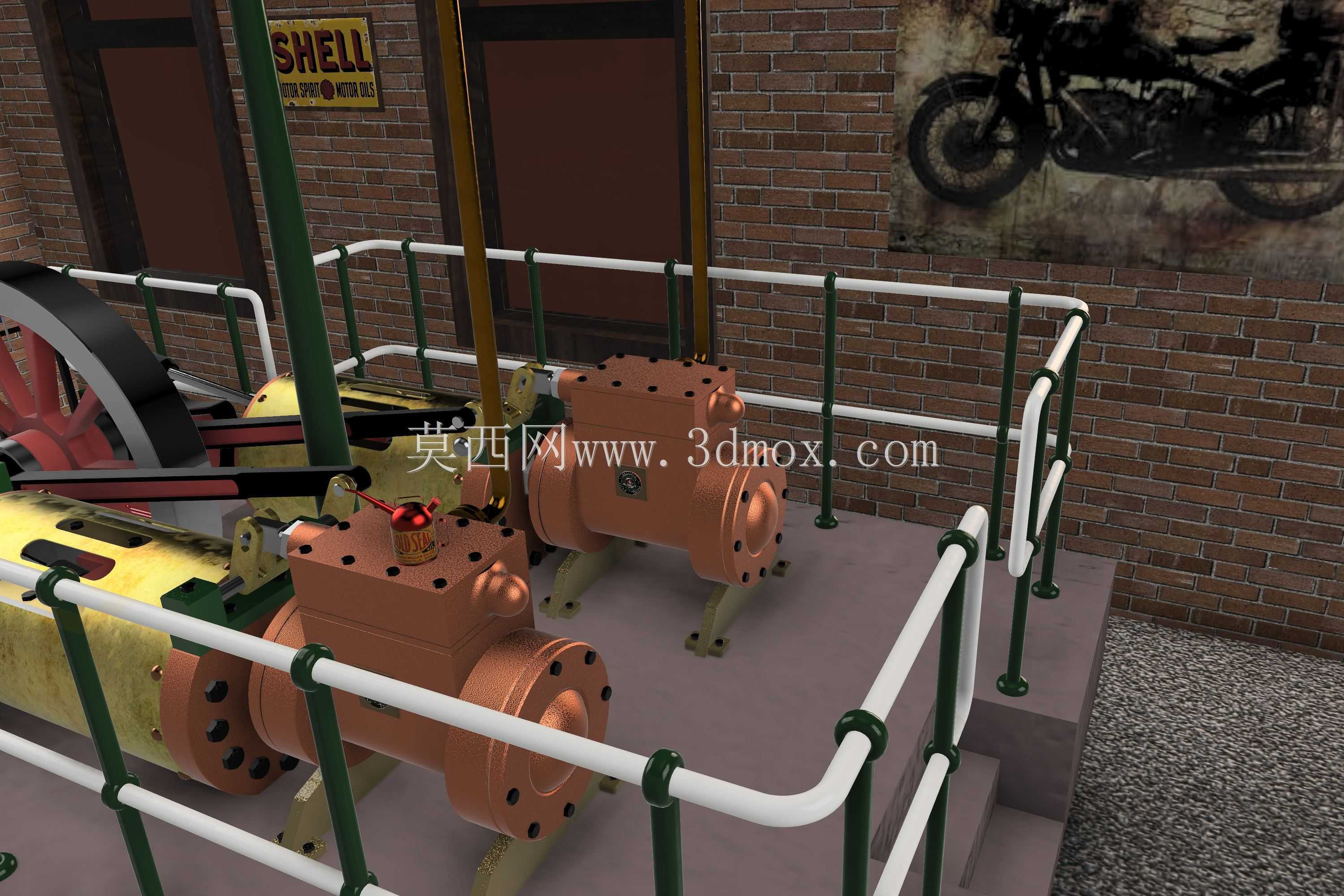

这套动力装置的整体安装边界控制在长33cm、宽26cm、高22cm的范围内，底座采用胶合板材质搭建，既保证了整体结构的支撑刚性，也控制了整套装置的自重，黄铜杆件与轴类零件承担动力传输与管路连接功能，不同材质的搭配既还原了老式动力设备的质感，也兼顾了展示场景下的视觉层次。从实际应用场景来看，这类双蒸汽机结构多用于工业科普展示、复古机械场景搭建以及动力原理教学演示，能够直观呈现蒸汽动力从热能到机械能的转换过程，相比单缸结构，双缸布局可以让动力输出更连续，降低曲轴转动的死点影响，运行过程更平稳。设计阶段首先确定了锅炉与双缸动力单元的相对位置，锅炉布置在底座左侧，通过铜质管路将蒸汽输送至右侧两组并列的汽缸，管路走向避开了运动部件的活动范围，同时预留了拆装维护的操作空间。底座上设置的三级台阶对应设备操作区域，还原了老式动力车间的布局逻辑，砖墙背景与窗体结构不仅是装饰元素，也限定了整套装置的展示朝向，避免观看者从非设计视角观察时出现结构观感断层。汽缸底部采用绿色基座固定，与黄铜缸体、铜质管路形成清晰的材质区分，装配时可以通过基座的安装孔位快速调整汽缸与曲轴的同轴度，降低装配调试的难度。锅炉部分集成了炉体、烟囱与紧固箍结构，烟囱的走向贴合背景墙体布置，不会干涉上方照明组件的安装空间，顶部的双灯结构既可以作为展示照明，也还原了老式车间的局部照明特征。曲轴与飞轮的传动路径经过布局优化，两组汽缸的动力输出端共同连接至曲轴组件，飞轮储存转动惯量，抵消双缸做功间隔带来的转速波动。整套结构的安装基准统一以胶合板底座的上平面为基准，所有立式部件的安装面都经过铣平处理，保证轴系运转时的同轴度要求，管路连接部位预留了密封安装位，实际组装时可根据介质需求选配密封件，既满足静态展示的外观要求，也可适配低压动态演示的使用需求。
