手持式微型电压探测笔结构设计

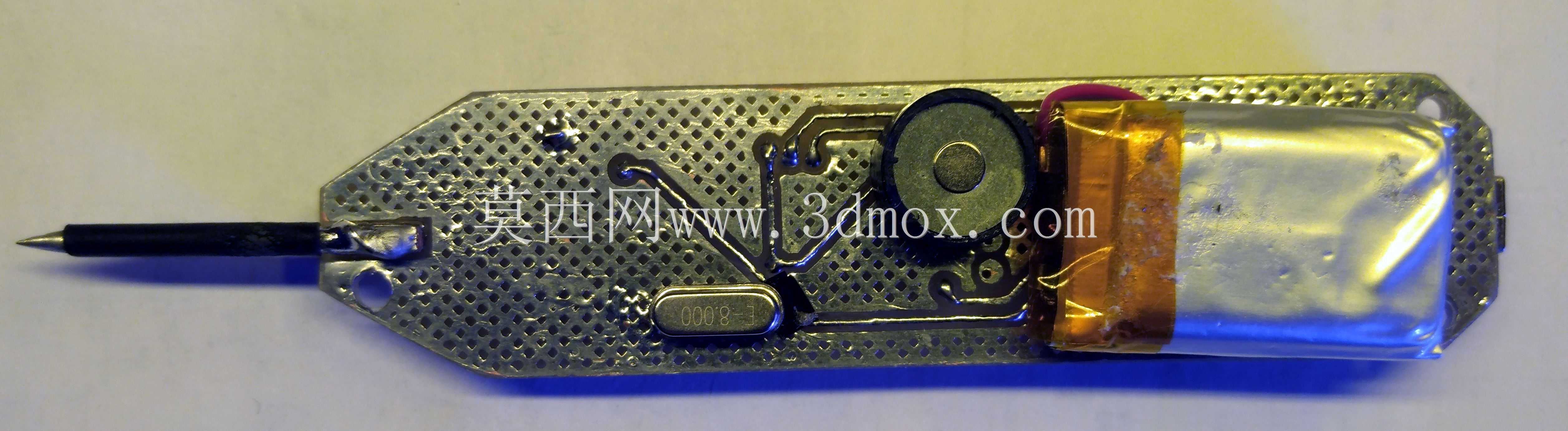

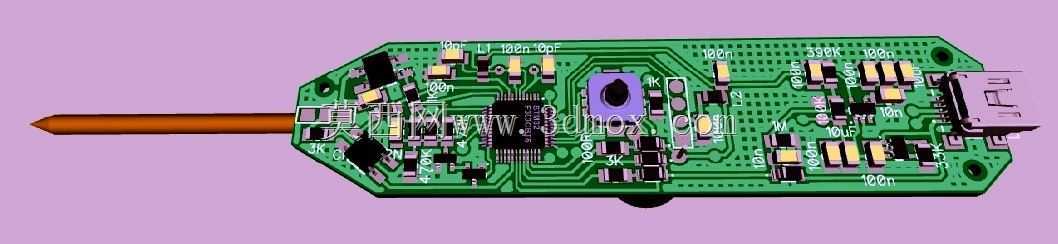

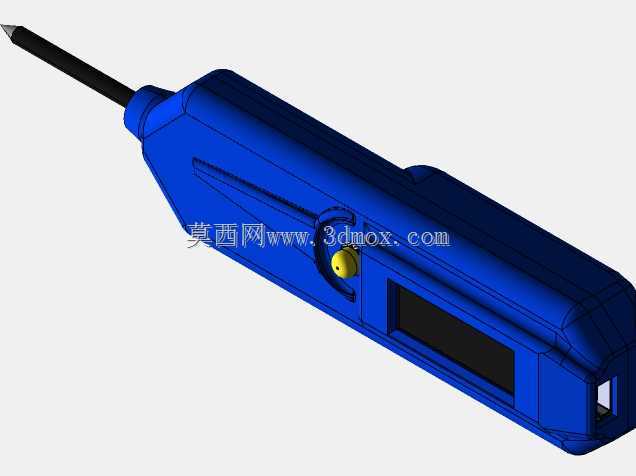

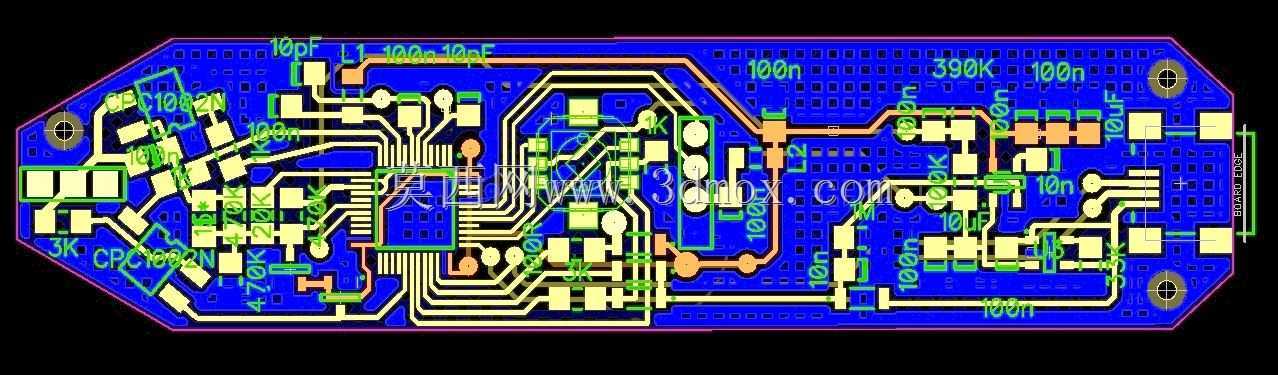

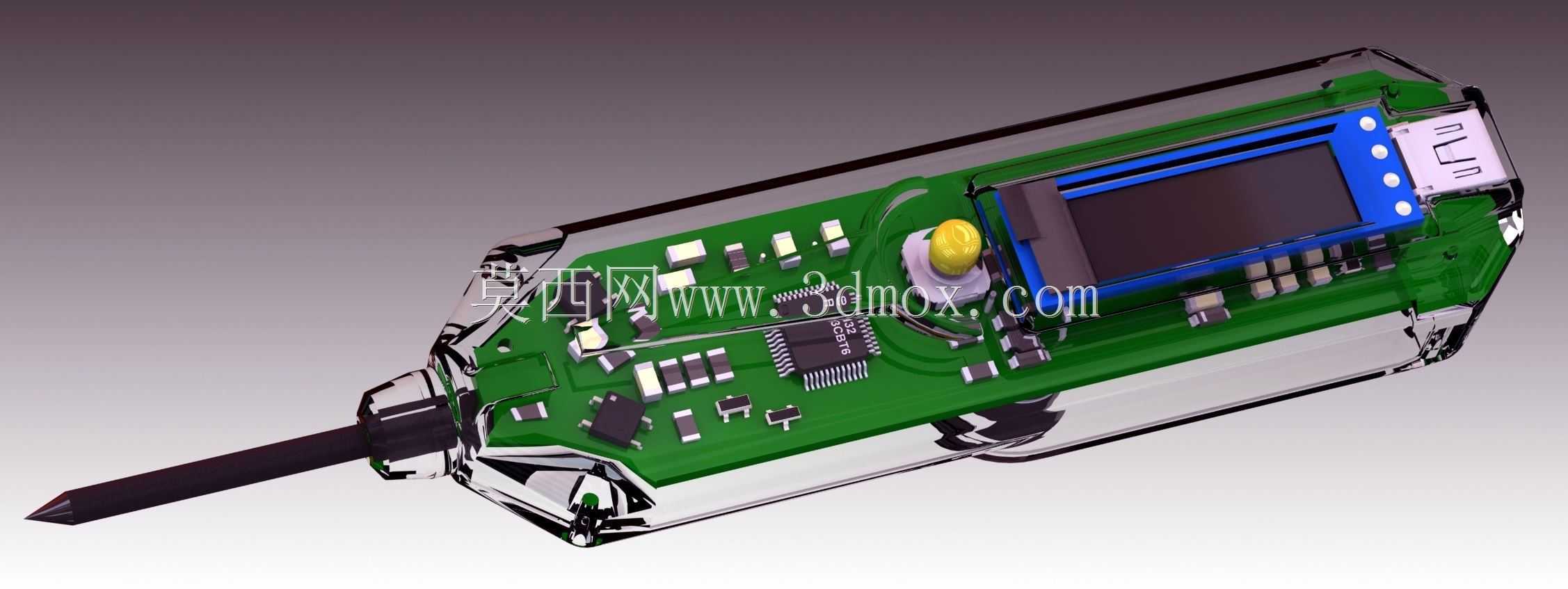

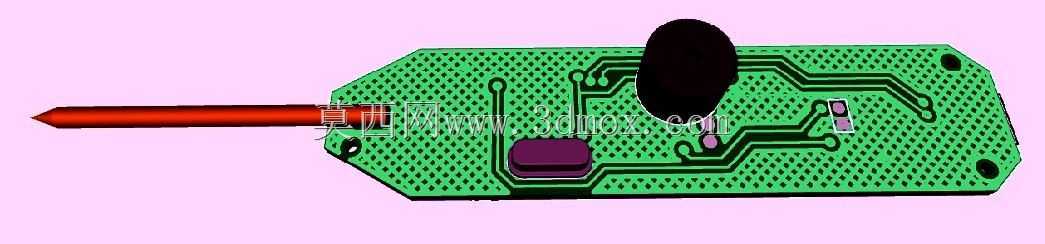

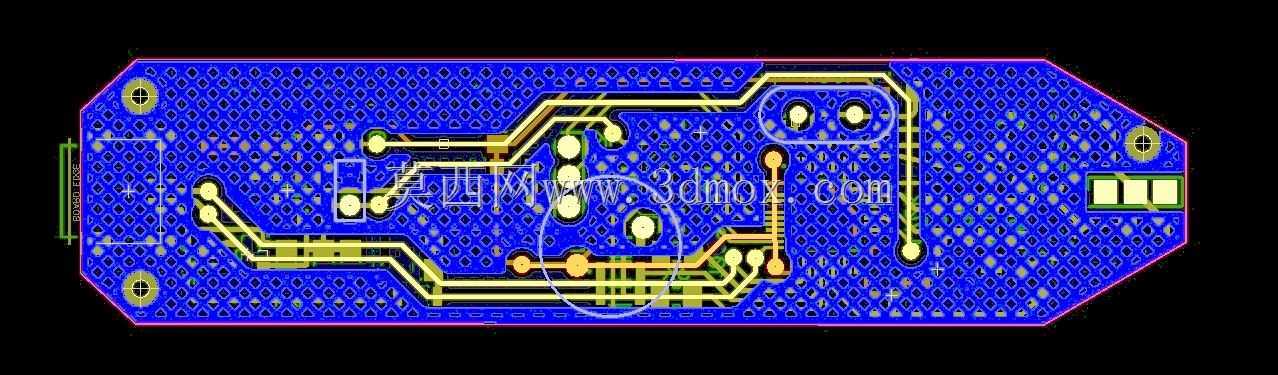

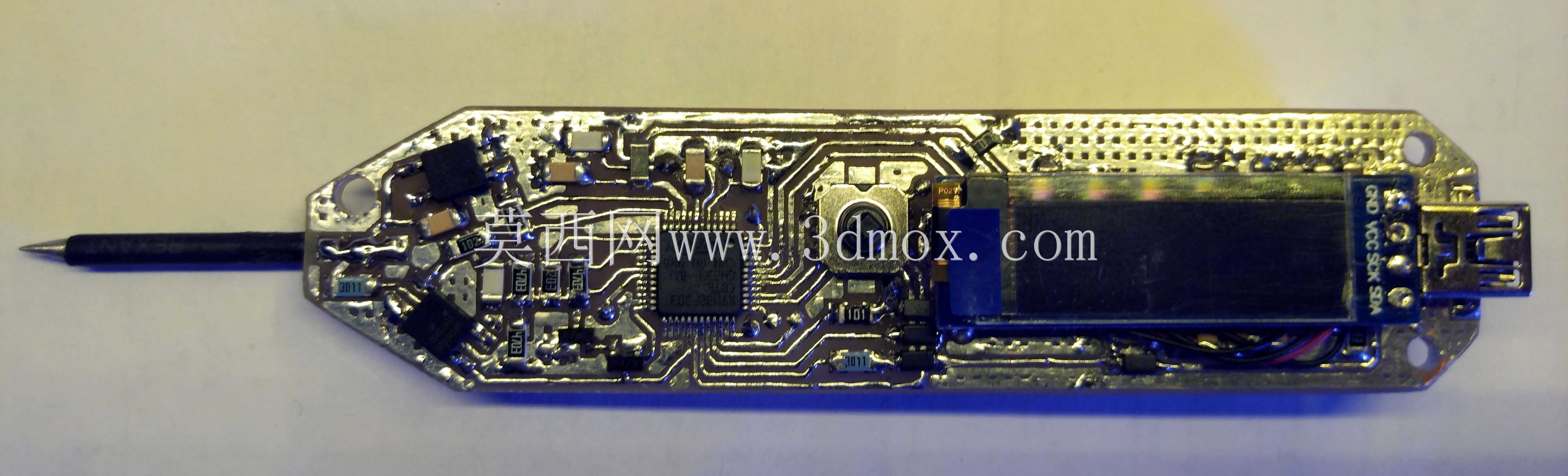

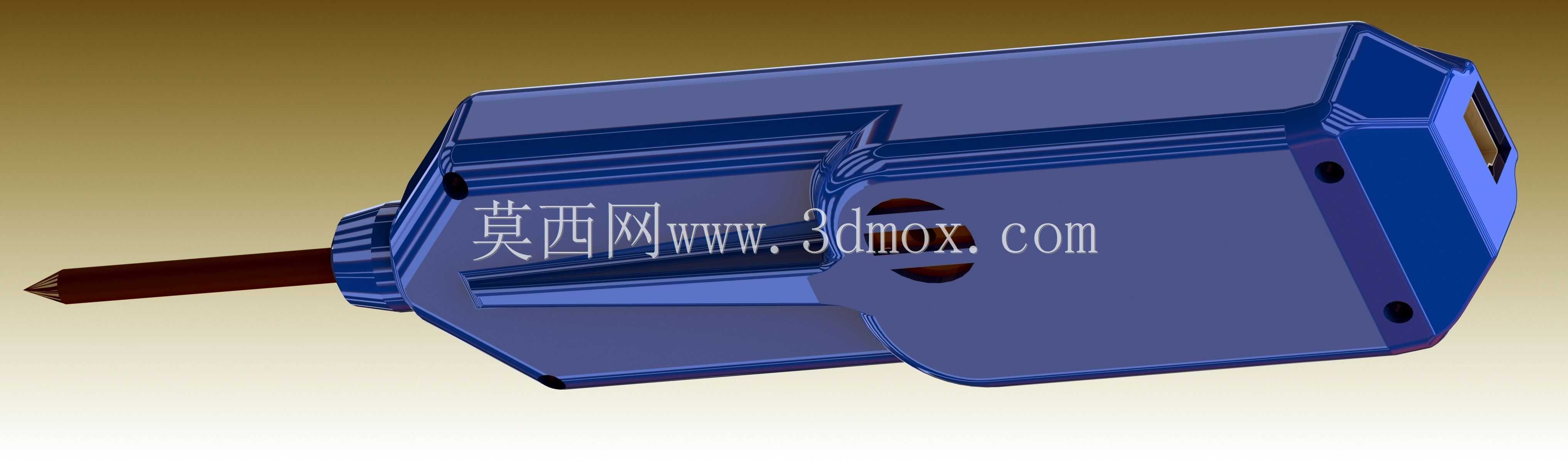

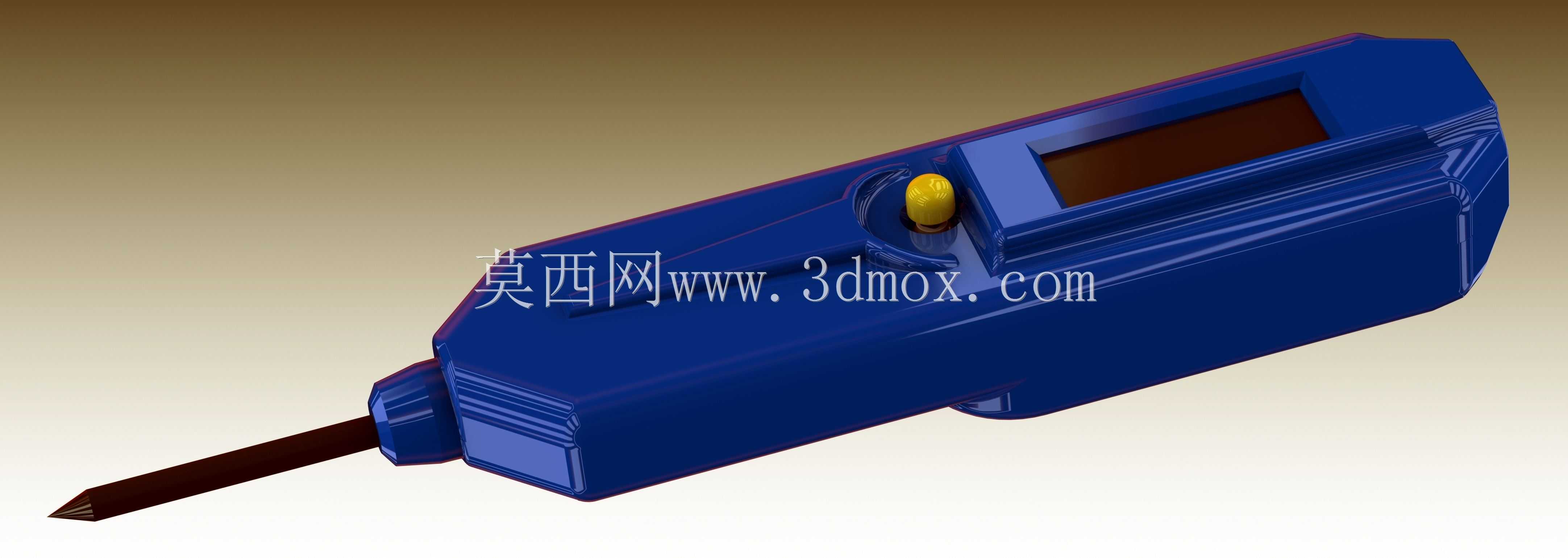

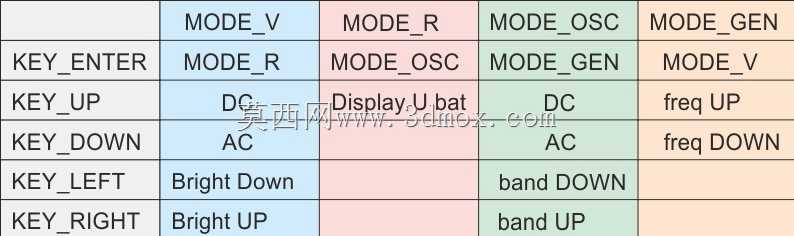

这款手持式探测装置面向现场电路检修与实验台快速测量场景，整体采用笔式一体化壳体布局，将测量探针、显示窗口、功能按键和内部电路容纳空间整合在同一注塑外壳内。前端细长金属探针直接伸出壳体，便于伸入接线端子、元件引脚或狭窄焊点位置；探针根部做阶梯轴过渡，既保证接触刚性，也为内部连接和壳体密封预留装配边界。壳体上表面倾斜布置矩形显示窗口，使用者单手握持时视线可自然落在屏幕上，无需额外调整手腕角度。黄色功能按键位于拇指自然落位区域，按键周边壳体下沉形成定位凹面，盲操作时可快速识别按键位置，降低戴手套作业时的误触概率。壳体侧面设置多条防滑棱与分模装饰线，既增强握持摩擦力，也在注塑成型时改善壳体刚性与熔体填充流程。尾部收窄并做圆弧过渡，可防止工具在斜面工作台滚落，同时便于穿绳或加装笔夹。从结构设计角度看，内部空间按照探针固定座、电路板安装柱、电池仓和显示窗口支撑筋分区布置。探针固定座承担主要机械载荷，需限制探针径向窜动，避免长期使用后出现接触松动；电路板通过螺柱与卡扣固定，显示区域对应窗口预留遮光唇边，减少外部强光对读数的干扰。外壳壁厚遵循均匀过渡原则，在按键孔、显示窗和探针出口等开孔周边设置局部加强筋，控制翘曲与应力集中。设备实际用途集中在直流电压快速读取、通断判断以及信号幅值初步观察，适合产线巡检、电子调试、教学实验和维修工位使用。其输入范围覆盖常见低压控制回路，输入阻抗较高，可减小对被测电路的负载影响。除基础电压测量外，结构上也预留了功能扩展空间，可通过按键切换量程或附加简易波形、电阻检测功能，满足不同工位的复合检测需求。外形尺寸控制在单手握持范围内，安装边界主要体现在内部PCB轮廓、电池直径、显示模块厚度和探针插入深度之间的协调。建模时需重点核对探针轴线与壳体中心线的同轴度、显示窗口与PCB屏幕的贴合间隙、按键柱与开关触点的按压行程，以及上下壳合模后的止口配合关系。这些细节直接决定装配后是否出现探针偏摆、屏幕漏光、按键卡滞或壳体缝隙不均等问题。整体造型没有冗余装饰，所有曲面和棱线都服务于握持、指向、观察和装配，体现出便携检测工具在结构紧凑性、操作效率和长期耐用性之间的平衡。
