带液压千斤顶的可折叠绿色拖车结构设计

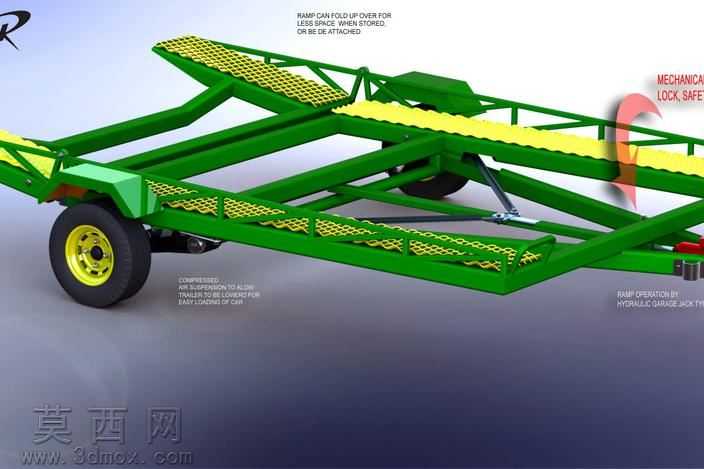

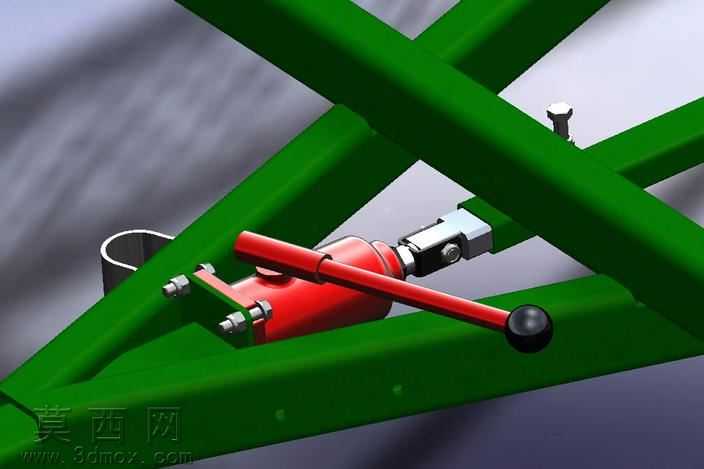

本作品为可折叠式小型运输拖车的三维结构设计，建模阶段采用SolidWorks完成全参数化零件建模与虚拟装配，首先对拖车的交叉式绿色方管车架进行结构搭建，选取标准矩形钢管截面参数，通过拉伸、切除、倒角等基础特征完成单根车架管材的建模，再通过装配约束完成交叉铰接结构的配合，确保车架可实现折叠收合的运动自由度，还原可折叠设计的空间运动逻辑。针对拖车配套的手动液压千斤顶部件，建模时拆分了泵体、压杆、柱塞、底座、泄压阀、操作手柄等独立零件，对红色液压泵体做了圆角过渡与安装法兰的细节刻画，操作压杆采用圆管特征搭配端部黑色防滑球形握把，还原手动液压部件的操作形态，千斤顶与绿色车架的安装位做了精准的定位约束，模拟实际使用时千斤顶顶升车架的装配关系。材质与渲染阶段，为绿色车架赋予饱和度适中的哑光绿色金属漆材质，模拟工业方管表面喷涂防锈漆的质感，调整材质粗糙度参数避免过度反光；液压千斤顶泵体赋予亮红色半哑光金属漆面，操作压杆做镀铬亮面金属材质处理，端部握把赋予黑色磨砂橡胶材质，铰接部位的螺栓、销轴等标准件赋予镀锌亮银色金属材质，背景采用浅灰色渐变环境光，通过三点布光突出车架交叉结构的空间层次与液压部件的细节质感，渲染图清晰展现了千斤顶与车架的装配位置关系。设计思路上，这款拖车定位小型短途物料转运场景，采用交叉折叠式车架结构可在闲置时大幅缩减收纳占用空间，集成手动液压千斤顶可方便用户在拖车停靠、装卸重物时完成顶升调平操作，无需额外配套起重工具，所有铰接位置均预留了标准销轴安装位，液压部件选用通用型手动液压顶规格，兼顾结构实用性与零件通用性，建模过程中对所有活动配合部位做了干涉检查，确保折叠动作、千斤顶顶升动作均无结构干涉，完整还原了可折叠液压拖车的结构逻辑与功能形态。
