低噪可拆卸叶片气垫船风扇设计

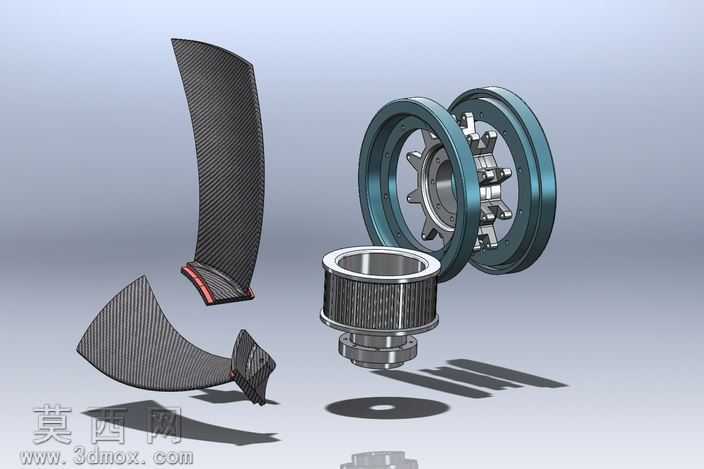

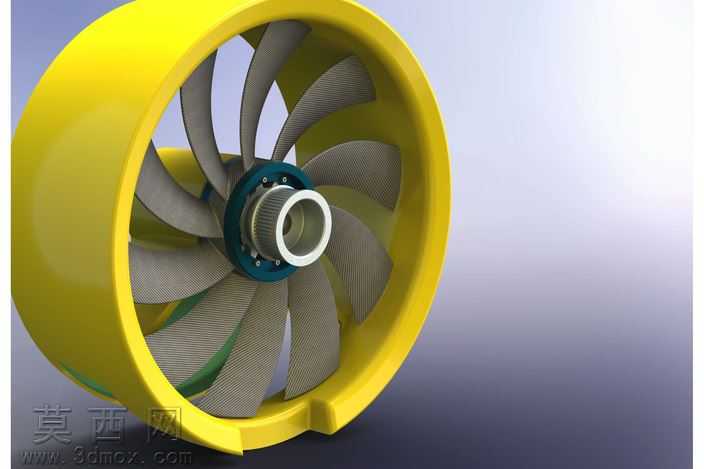

本作品为气垫船适配的低噪风扇结构三维设计，整体采用涵道式叶轮布局，在三维建模阶段优先完成核心参数化搭建：首先确定环形外涵道的整体轮廓，将涵道内壁设计为顺滑的渐扩式曲面，减少气流进出涵道时的湍流损耗，外涵道选用亮黄色硬质工程塑料材质，在渲染阶段调整材质的哑光磨砂质感，还原工程塑料的真实表面肌理，同时在涵道底部预留定位卡扣结构，方便整体组件的快速安装固定。叶轮部分采用多叶片大扭角设计，建模时逐片调整叶片的安装角度与翼型截面，从叶根到叶梢做连续的扭角过渡，让气流可以沿叶片曲面平滑导向，避免气流在叶片表面产生分离涡，以此降低运转时的气动噪音；叶片选用浅灰色复合纤维材质，渲染时添加细微的织物纹理质感，模拟纤维增强材料的表面特征，同时将叶片与轮毂的连接结构设计为快拆式卡扣，无需专用大型注塑工装即可完成叶片的单独拆卸更换，降低后期维护的成本与门槛。轮毂部分做分层结构设计，中心为金属材质的轴套连接位，建模时还原轴套内壁的定位卡槽与端面的安装孔位，金属轴套选用亮面金属材质，渲染时添加细微的车削纹理与环境反射效果，还原金属机加工零件的真实质感；轴套外侧设置深绿色的连接基座，基座上均匀分布叶片安装位，每个安装位都设计了对应的限位卡扣与锁紧结构，保证叶片安装后运转时不会出现松动位移。建模完成后通过渲染软件调整场景光照，采用柔和的侧上方主光源搭配底部补光，清晰展现涵道内壁的曲面顺滑度、叶片的扭角过渡细节以及各部件的装配关系，同时验证整体结构的装配合理性：所有部件的连接位都做了公差预留，快拆结构的卡扣行程经过反复调整，保证拆卸时操作顺畅、安装后连接稳固。设计过程中重点围绕降噪目标优化叶片线型，通过调整叶片的弦长分布与翼型厚度，让叶片划过空气时的压力变化更平缓，减少尖锐的气动噪音，同时兼顾风扇的送风效率，让气流在涵道内可以形成稳定的柱状流出，适配气垫船的垫升送风需求，整体结构简洁实用，无需复杂的生产工艺即可实现量产，可拆卸的叶片设计也让产品的后期维护成本大幅降低。
