工业重载万向定向脚轮三维设计模型

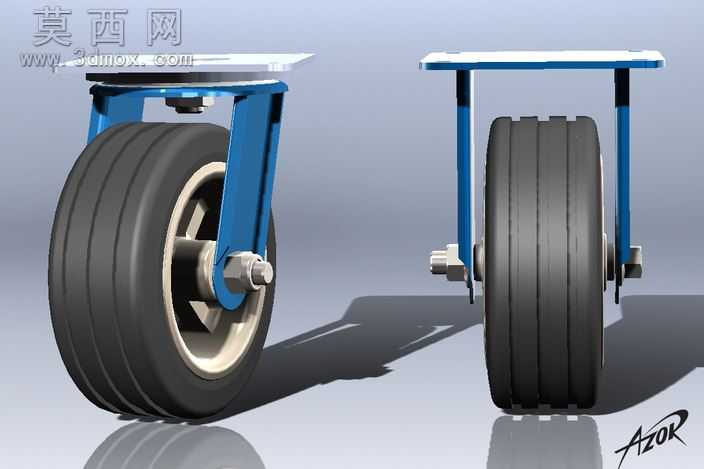

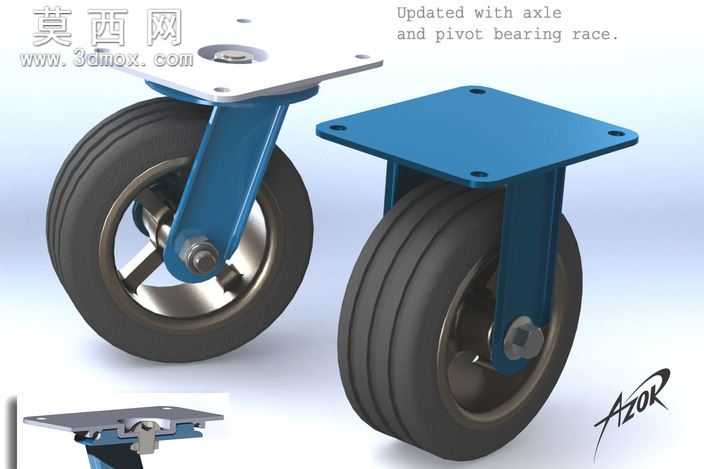

本款脚轮模型采用SolidWorks完成全参数化三维建模，同步输出STEP、IGES通用格式文件，可适配多数主流三维设计软件直接打开编辑，无需额外格式转换。建模过程严格遵循工业重载脚轮的实际生产尺寸逻辑，整体高度设定为150毫米，同步完成万向旋转款与固定定向款两个版本的结构设计，覆盖工业场景下不同的移动承载需求。模型细节还原度极高，针对轮组的核心转动结构做了精细化建模：万向款顶部采用标准M10中心阿克塞尔轴结构，搭配6毫米规格尼龙阴谋轴承，精准还原旋转枢轴的轴承座滚道结构，可直观呈现脚轮360度灵活转向的运动原理；定向款则采用一体化固定支架设计，强化垂直方向的承载稳定性。轮体部分还原了多沟槽防滑橡胶胎面结构，搭配金属轮毂与中心轮轴，螺栓、螺母等标准紧固件均按照实际装配关系完成建模，可清晰查看各部件的装配层级与连接逻辑。渲染阶段采用金属与橡胶差异化材质表现：金属支架、轮毂、紧固件赋予哑光蓝漆与抛光金属材质，还原工业脚轮的真实金属质感与漆面效果；橡胶轮胎赋予深黑色哑光橡胶材质，还原胎面的防滑纹理与橡胶的哑光质感，搭配柔和的工业场景打光，清晰呈现各部件的结构轮廓与材质差异。设计过程中重点考量了脚轮的承载性能与转动灵活性，支架部分采用加厚钢板折弯成型结构，轮轴与支架的连接部位做了加强结构设计，可适配工业推车、设备机架、移动工作台等多种重载移动场景，模型结构完整无缺失，可直接用于产品结构验证、装配演示、工程出图参考，也可作为工业设备移动部件的通用模型调用，为脚轮产品的设计优化、生产落地提供精准的三维数据参考。
