3D打印机用GT2型36齿铝合金同步带轮

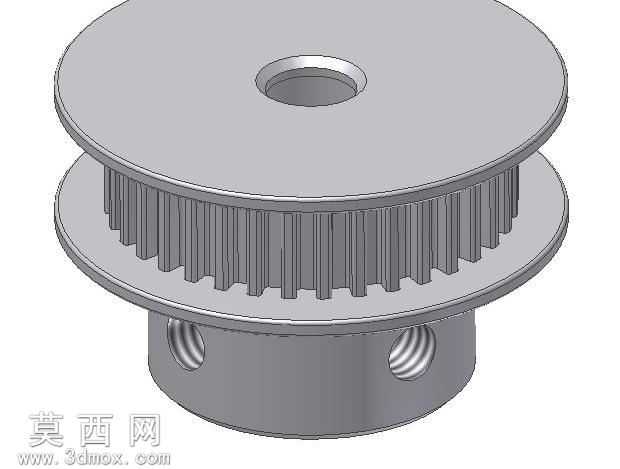

本模型为适配3D打印机升降传动结构的GT2规格36齿铝合金同步带轮，采用三维参数化建模方式完成全结构构建，建模过程严格遵循GT2同步带轮的标准齿形参数，齿距控制为2mm，齿形轮廓经过精准约束，确保与标准GT2同步带啮合时无侧隙、传动平稳。模型整体采用同轴回转体结构设计，主体分为上下挡边、中间带齿段、底部安装轴台三个功能区域：上下挡边直径大于带齿段齿顶圆直径，可有效防止同步带在高速往复运动过程中发生脱带偏移；中间带齿段的36个轮齿沿圆周均匀阵列，每个齿的齿顶圆角、齿根过渡圆弧均做了平滑处理，避免应力集中同时降低带体磨损；底部安装轴台设置中心安装通孔，孔壁公差按照间隙配合要求设定，可适配标准直径的安装轴，轴台侧壁对称设置两个紧定螺钉安装孔，孔内添加了标准内螺纹特征，安装时可通过紧定螺钉实现带轮与传动轴的周向与轴向固定，防止传动过程中发生打滑窜动。材质设定方面，模型整体赋予6061铝合金材质属性，渲染时调整金属粗糙度参数模拟阳极氧化后的哑光金属质感，还原铝合金零件的真实视觉效果，各结构过渡面添加了0.2mm的工艺倒角，符合实际五金零件的机加工工艺要求，避免锐边割伤的同时提升零件装配便利性。设计过程中充分考虑3D打印机Z轴升降传动的使用需求，轮齿的啮合精度、整体的动平衡性能均做了优化，确保带轮在带动打印平台做升降运动时传动无卡顿、定位精度高，可满足FDM型3D打印机Z轴的高精度传动要求，模型的所有特征均为可编辑参数，可根据实际使用需求调整齿数、内孔直径、紧定孔位置等参数，适配不同规格的3D打印机传动结构。
