摩托车制动系统主缸储液罐结构设计

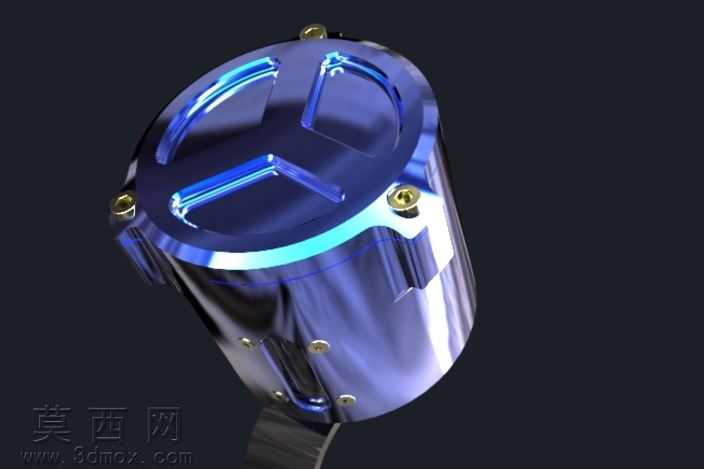

本作品为摩托车液压制动系统的主缸储液罐三维模型，建模阶段以实际车用制动储液罐的功能需求为核心逻辑，首先完成主体储液腔体的参数化构建，依据制动液存储容量要求确定腔体的圆柱型主体轮廓，对腔体顶部的密封端盖做了适配性结构设计，端盖表面设置加强筋结构提升结构强度，同时预留三个均匀分布的安装孔位，用于通过紧固件实现端盖与腔体的密封连接，避免车辆行驶过程中制动液泄漏。模型对腔体侧面的液位观察槽做了精细化还原，观察槽采用内嵌式透明视窗结构，周边设置四个对称的固定点位用于视窗的密封压装，方便使用者直观查看内部制动液的剩余存量。储液罐底部延伸出的金属安装支架采用折弯成型结构设计，支架末端预留圆形安装孔，可将储液罐稳定固定在摩托车车把指定安装位置，支架与腔体主体的连接部位做了圆角过渡处理，避免应力集中导致的结构断裂风险。材质渲染阶段，储液罐主体腔体采用亮蓝色工程塑料材质，调整材质的粗糙度与反光参数还原车用塑料件的哑光质感，金属安装支架采用抛光不锈钢材质，模拟金属支架的亮面金属反光效果，顶部密封端盖与主体采用同色系塑料材质，视窗部位采用半透明深色塑料材质，还原真实储液罐视窗的半遮光特性，避免制动液长期受光照变质。结构设计上充分考虑部件的装配合理性，所有安装孔位的尺寸、连接部位的配合公差均参照摩托车通用配件的行业标准设定，腔体内部做了光滑内壁处理，减少制动液流动过程中的阻力，同时避免内壁毛刺残留影响制动液清洁度，整体模型结构完整，各部件之间的装配关系清晰，可用于摩托车制动系统的结构展示、配件改装参考以及相关教学演示场景。
