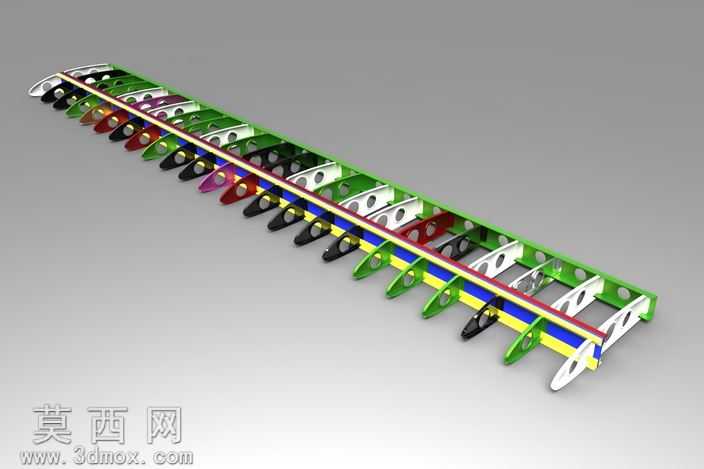

简易分段式航空机翼内部支撑结构

该三维模型为简化设计的机翼内部支撑结构，建模过程以航空机翼基础承力逻辑为核心，首先搭建沿翼展方向延伸的主翼梁作为核心承力载体，翼梁采用多色分层设计区分不同功能层，分别对应承力主梁、缓冲夹层、蒙皮贴合层等结构，清晰展现机翼内部的层级受力传递路径。沿翼展方向等距排布的翼肋是模型的核心特征，每片翼肋采用镂空减重设计，在保证结构刚度的前提下尽可能削减非必要材料，符合航空构件轻量化的设计原则，不同翼肋通过差异化配色区分安装位置与功能属性，从翼根到翼尖的翼肋尺寸逐步收窄，贴合机翼从厚到薄的气动外形变化规律。建模时对每片翼肋的安装定位做了精准约束，翼肋与主翼梁之间采用卡槽式配合结构，还原真实机翼构件的装配逻辑，无需额外紧固件即可实现定位贴合，便于直观理解机翼内部的装配关系。渲染阶段采用哑光金属与工程塑料质感的材质区分不同构件，主翼梁的承力层采用高饱和度绿色哑光材质突出主体结构，翼肋采用多色渐变的工程塑料材质区分不同分段，夹层结构采用黄蓝撞色的半哑光材质清晰展示层级关系，背景采用中性灰色调突出模型本身的结构细节，光影采用柔和的漫反射打光，避免强反光遮挡构件的镂空与配合细节。设计思路上摒弃了真实机翼复杂的管线、作动机构等附属结构，仅保留最核心的承力骨架部分，将复杂的航空机翼结构做简化处理，清晰展现翼梁传力、翼肋保形、分层缓冲的核心设计逻辑，适合作为航空机械结构的教学演示样例，帮助初学者快速理解机翼内部的基础构成与受力传递路径，模型的所有构件均做了圆角过渡处理，避免尖锐棱角，既符合真实航空构件的加工工艺要求，也让整体视觉效果更规整流畅。
