航空维修用机翼支撑转运推车结构设计

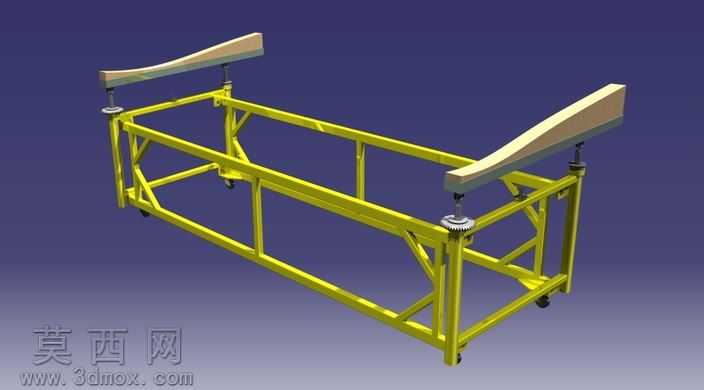

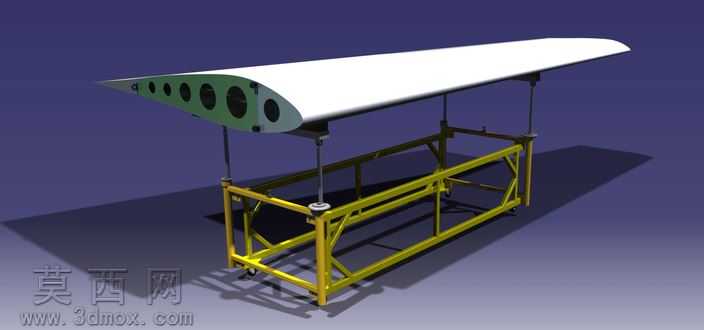

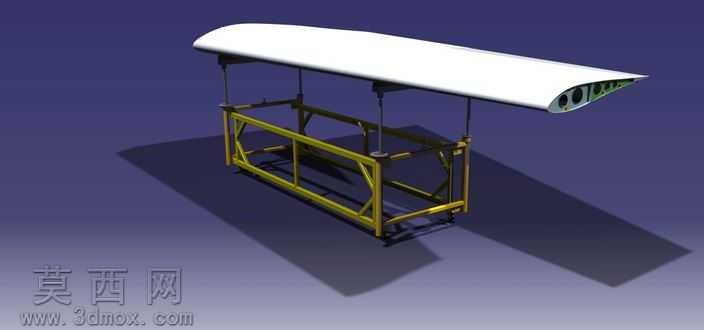

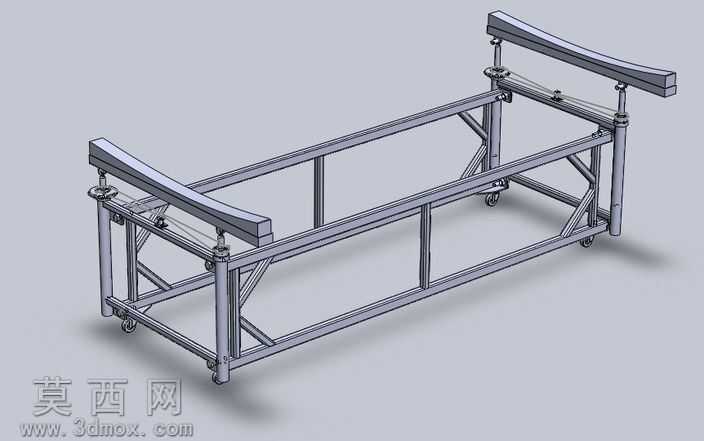

本作品为面向航空维修场景设计的机翼支撑转运推车，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配逻辑，对各部件的配合公差、运动行程进行了精准约束，确保结构运动仿真符合实际使用需求。模型整体采用框架式主体结构，主体承载框架选用矩形截面型材搭建，通过斜向加强筋布置提升框架整体抗扭、抗弯性能，避免承载机翼时出现结构形变。两端设置弧形支撑托臂，托臂接触面采用仿形曲面设计，能够与机翼下表面曲面完美贴合，分散支撑应力，避免对机翼蒙皮造成压损。支撑托臂与主体框架之间设置螺旋提升机构，通过齿轮传动副实现托臂的高度调节，可适配不同型号机翼的支撑高度需求，不过当前版本中提升机构的第二传动齿轮尚未完成最终结构完善，存在功能缺失，后续可通过补充齿轮齿形参数、完善传动啮合关系完成功能补全。模型底部配置万向脚轮组件，可实现推车的灵活转向与短距离转运，满足车间内机翼部件的周转需求。渲染阶段采用金属哑光材质模拟型材框架的金属质感，对传动丝杆、调节手轮等运动部件赋予金属光泽材质区分功能区域，脚轮采用橡胶材质表现防滑特性，整体渲染效果清晰展现各部件的装配关系与结构细节。设计过程中优先考虑使用场景的实用性，框架结构预留了工具挂载点位，可配套放置维修工具，提升现场作业效率，整体结构兼顾承载强度与操作便捷性，可作为航空地面保障装备的设计参考方案，后续完善提升机构的齿轮传动结构后，可直接用于生产加工的结构参考。
