Nema23步进电机转子结构设计

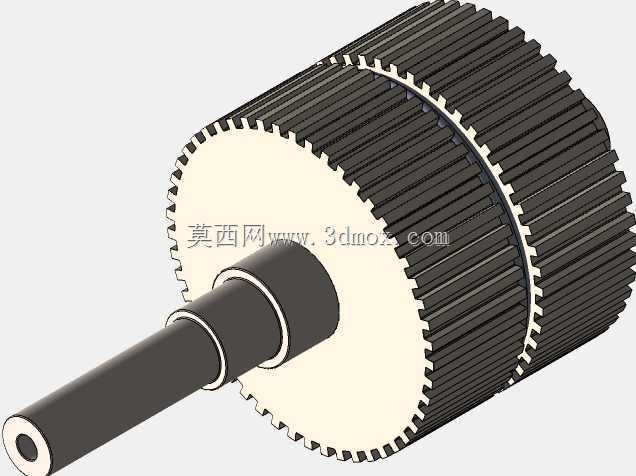

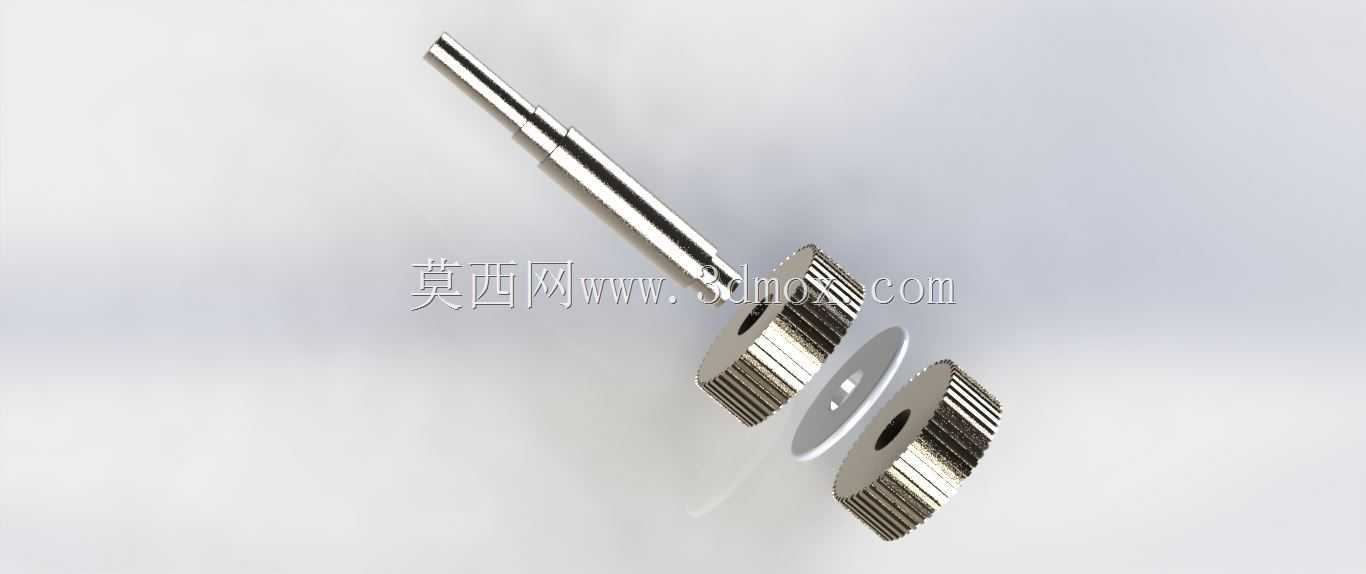

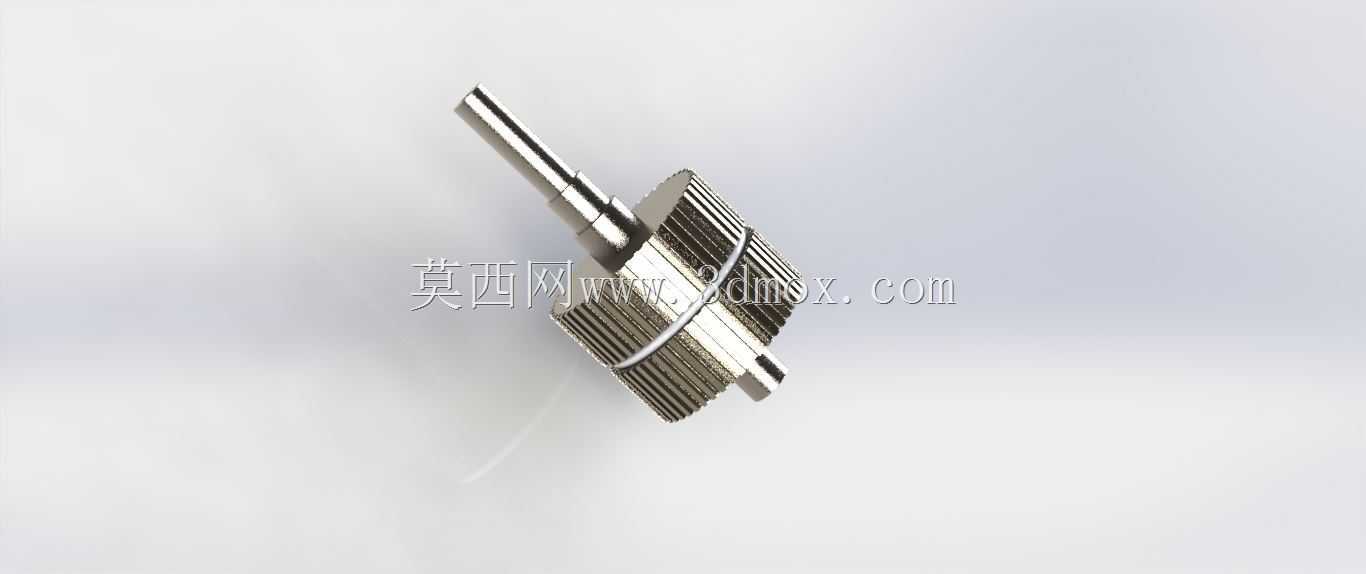

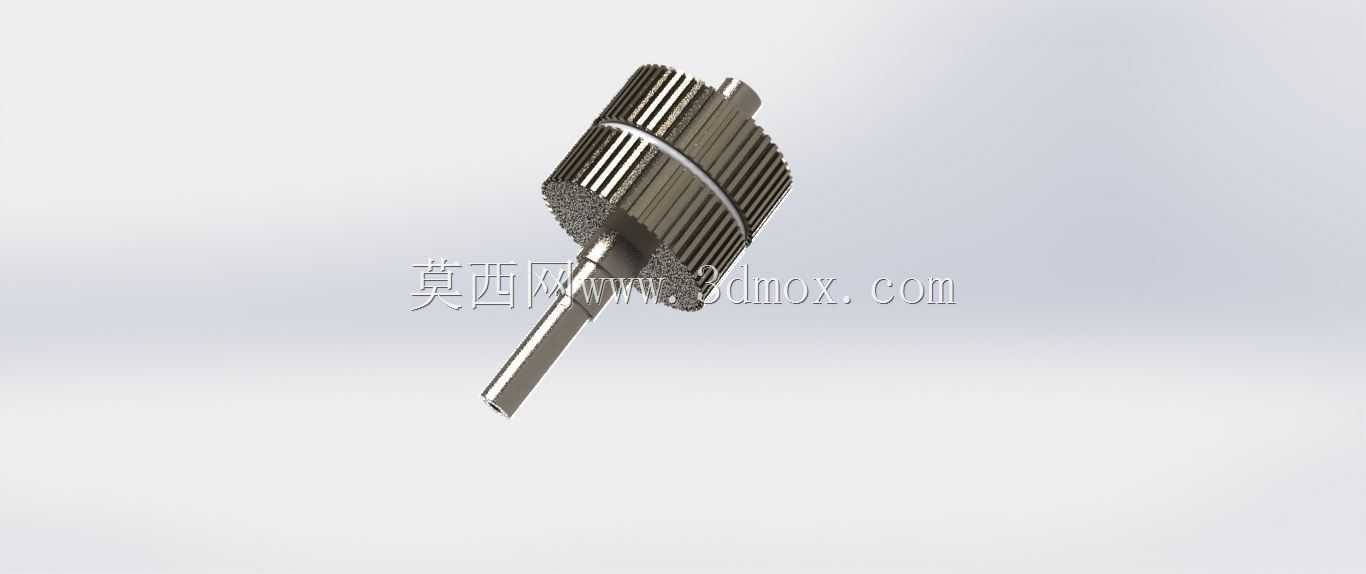

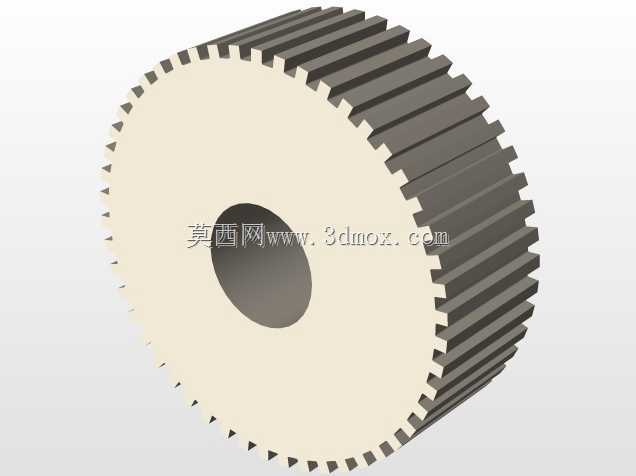

在数控雕刻机、小型自动化滑台、3D打印传动机构以及包装设备的步进驱动单元中，Nema23规格转子是决定电机输出扭矩与运行平稳性的核心部件。该转子采用叠片式铁芯结构，外圆沿周向均匀分布多枚齿槽，齿形与定子磁极严格对应，气隙磁场在齿间切换时可产生稳定的步进保持力矩。转轴采用阶梯轴设计，一端为输出轴颈，用于安装联轴器或同步带轮，另一端预留轴承定位台阶，可直接压入前后端盖轴承内圈，保证转子在定子内腔中的同轴度。叠片铁芯通过过盈配合固定在转轴中段，两端可根据需要设置挡圈或平衡环，抑制高速运转时的径向窜动。从安装边界看，Nema23安装法兰对应57mm方机座，转子外径需与定子内孔保持均匀气隙，转轴长度、轴肩位置及键槽或扁位尺寸必须与端盖、轴承及负载连接件匹配，避免装配后出现扫膛、轴向窜动或联轴器干涉。建模过程中需重点还原齿距、齿宽、叠压厚度及轴段公差，这些几何特征直接影响绕组磁路计算、转动惯量估算和动态响应仿真。在设备选型阶段，工程师可依据该转子模型核对电机内部空间，校核转轴伸出长度与同步轮、丝杠支座的配合关系；在结构设计阶段，可将其作为定子、机壳及端盖设计的基准参照，确保磁路闭合与轴承支撑位置合理。转子表面的叠片纹理与轴端细节均按实际加工形态构建，便于进行装配干涉检查和运动仿真，也可用于教学演示步进电机内部构造。
