遥控越野三轮代步车结构设计

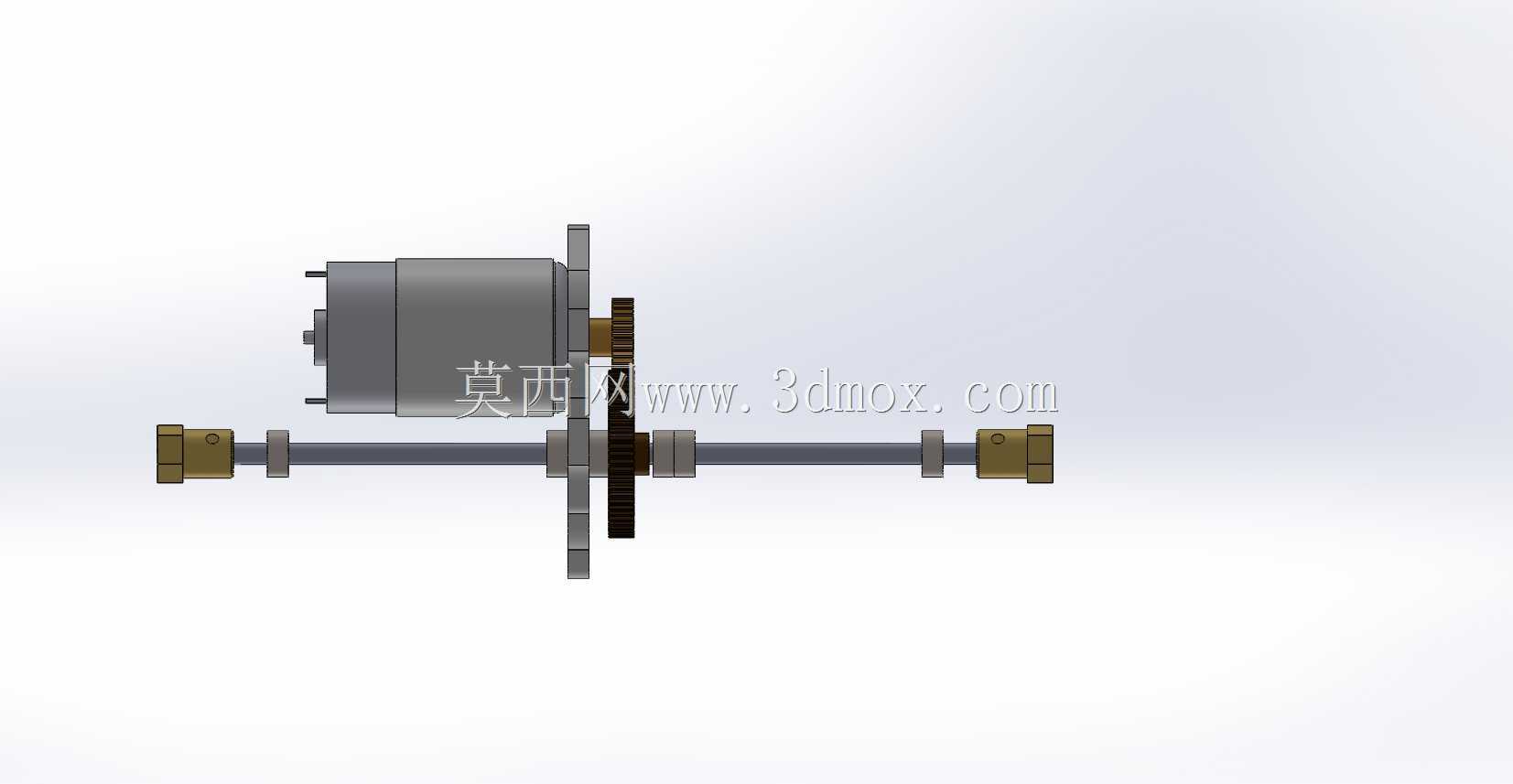

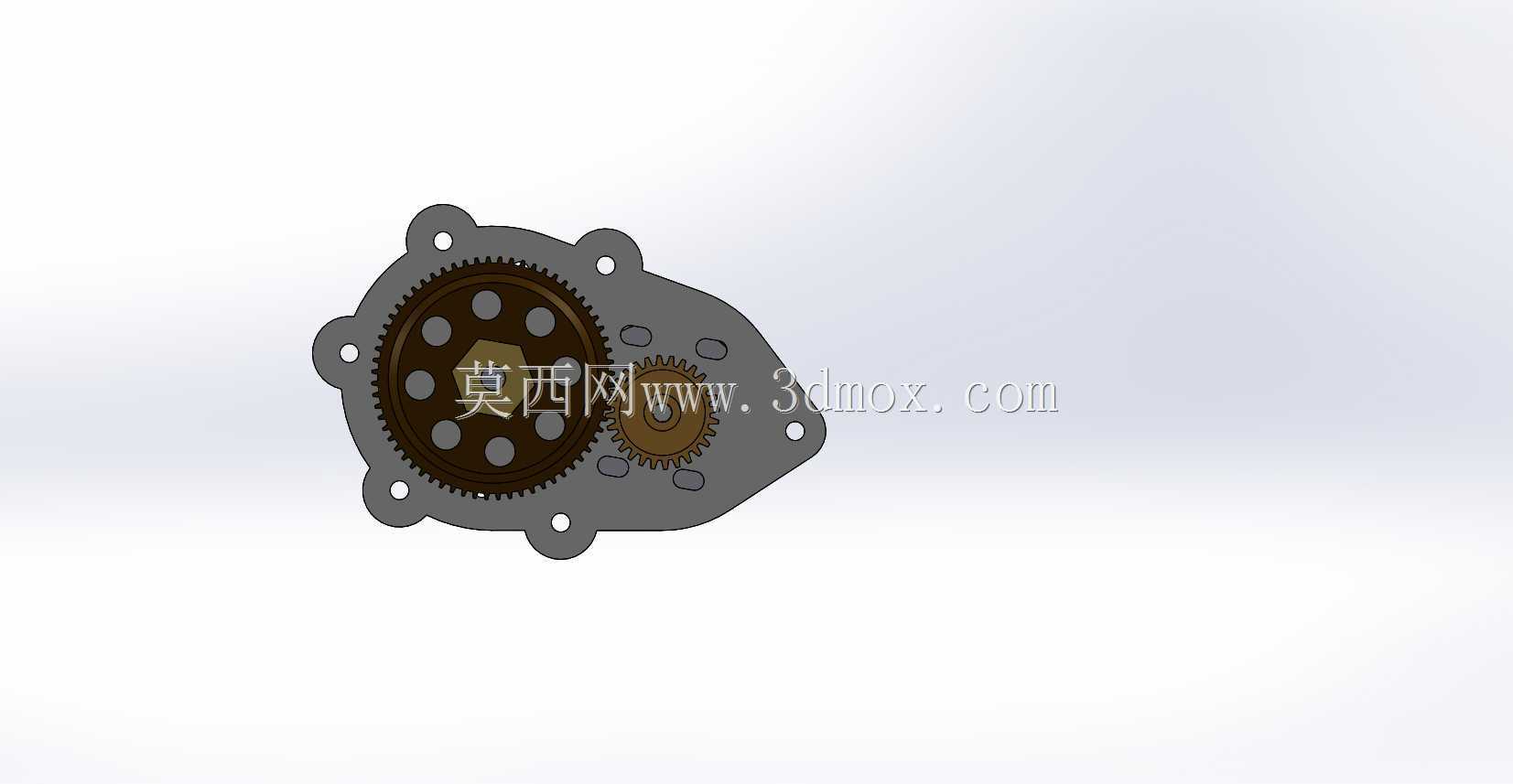

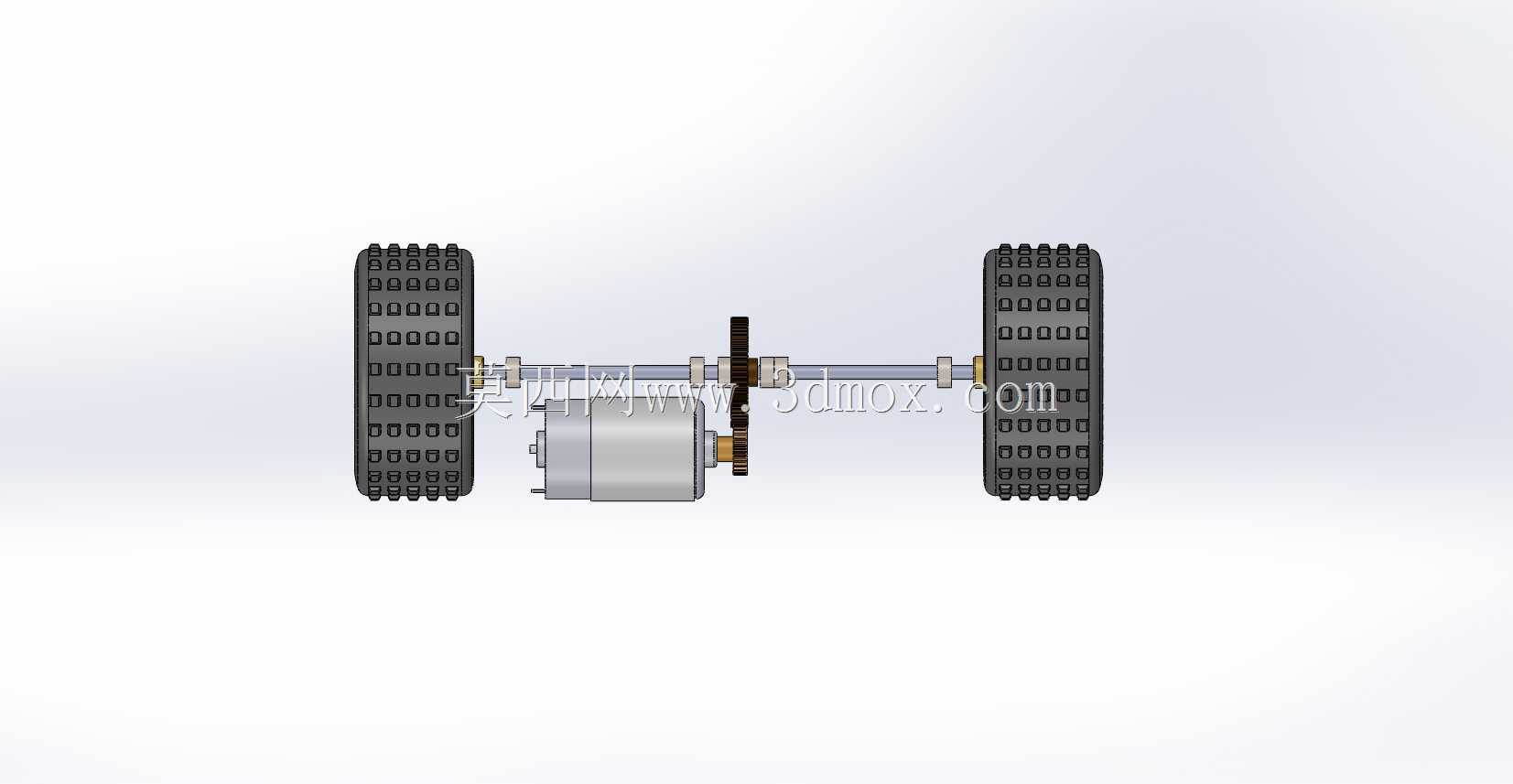

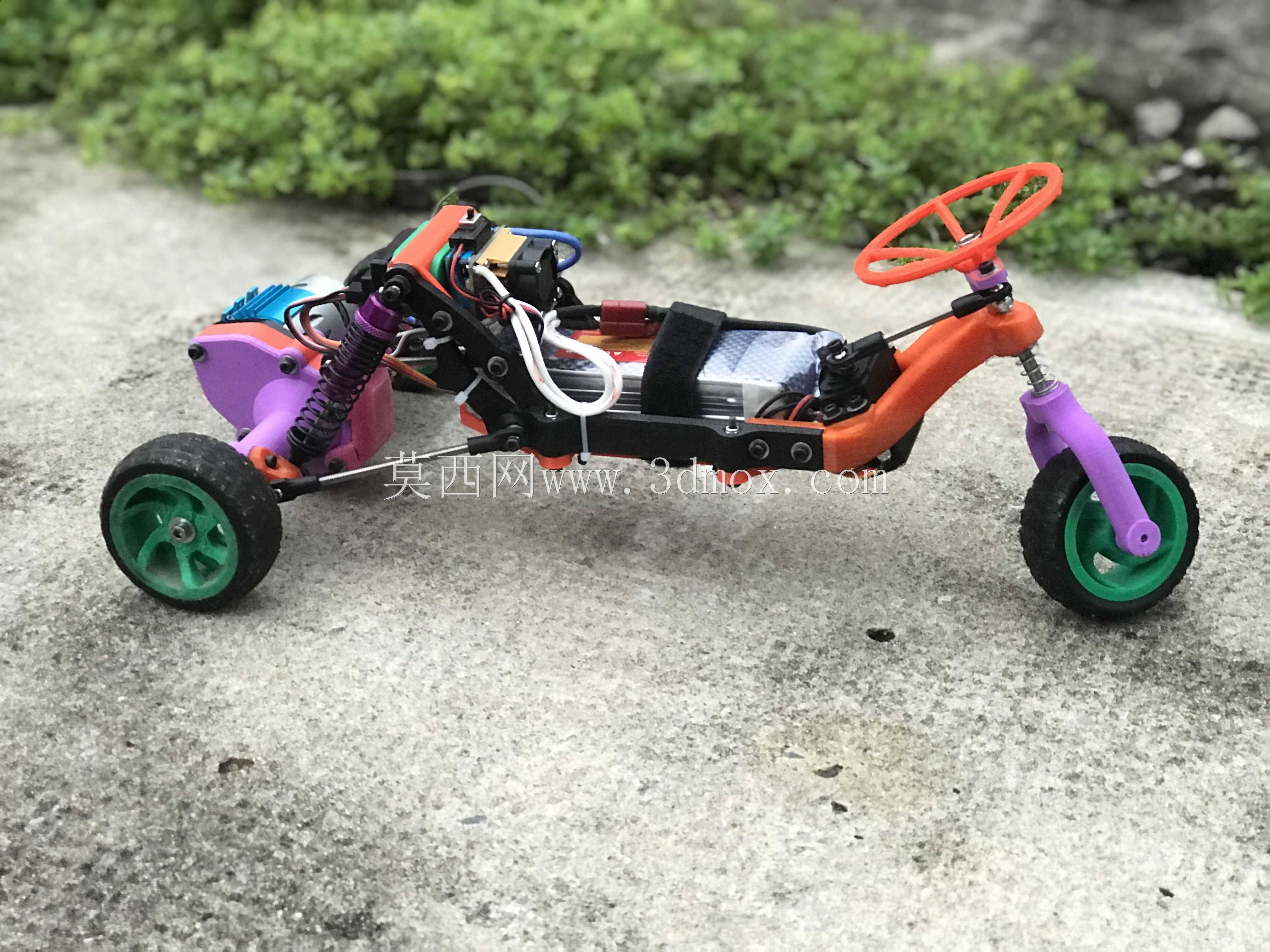

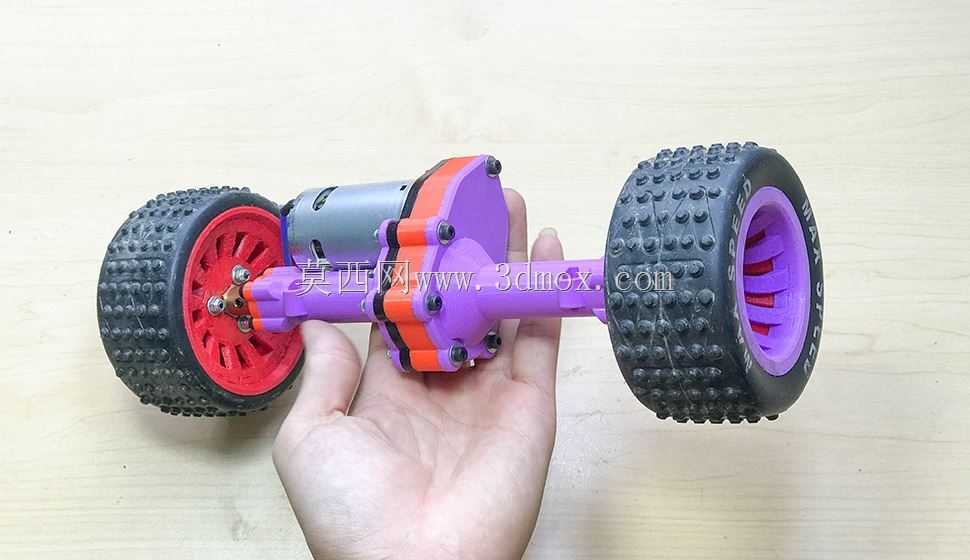

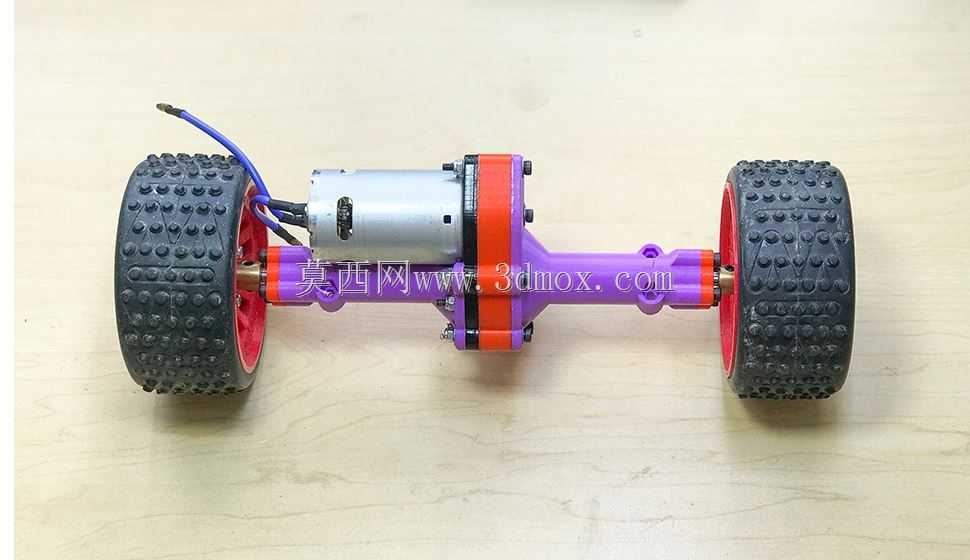

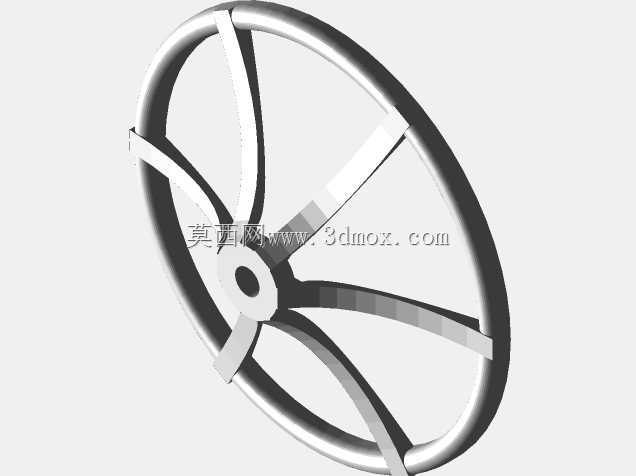

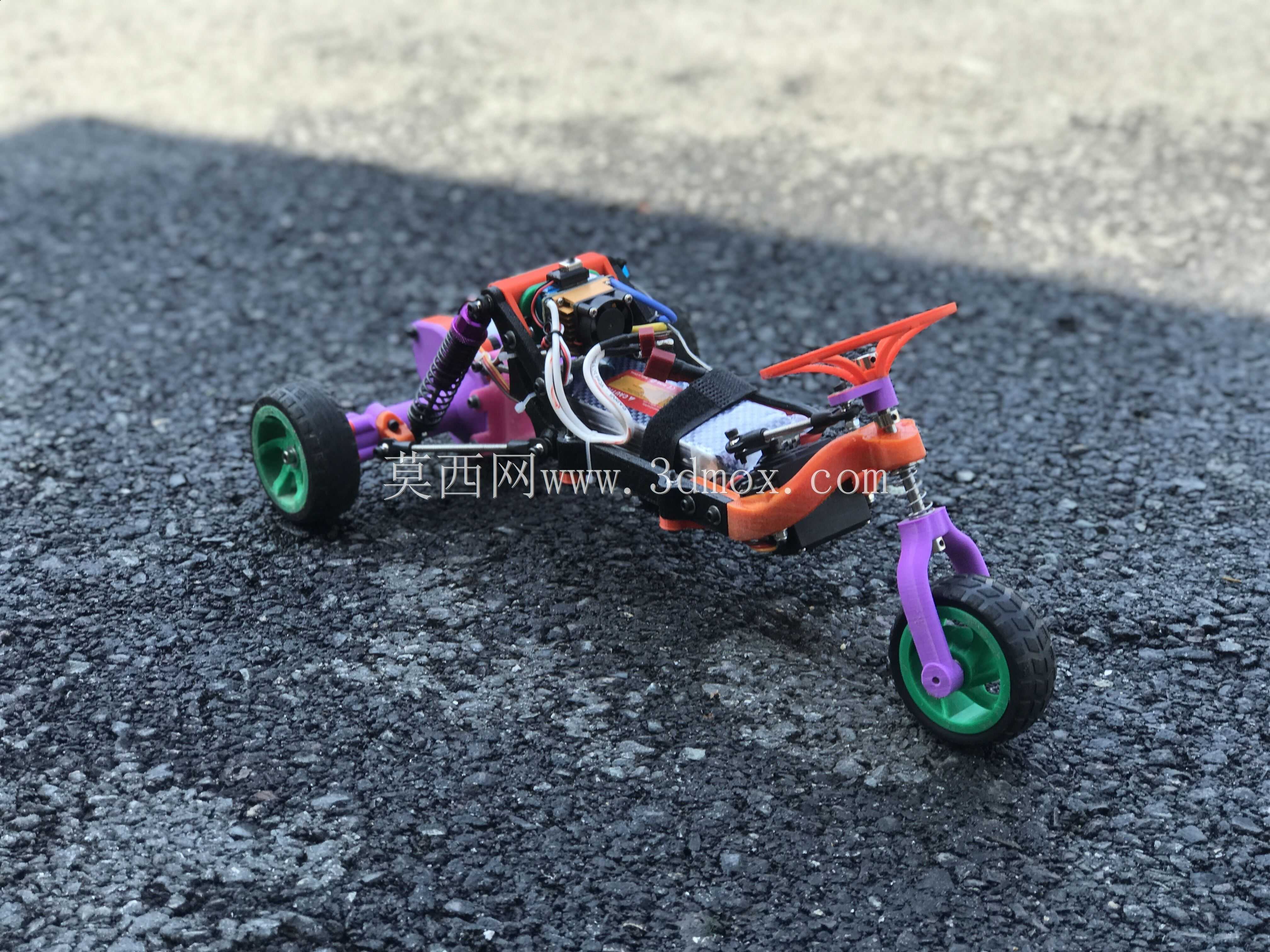

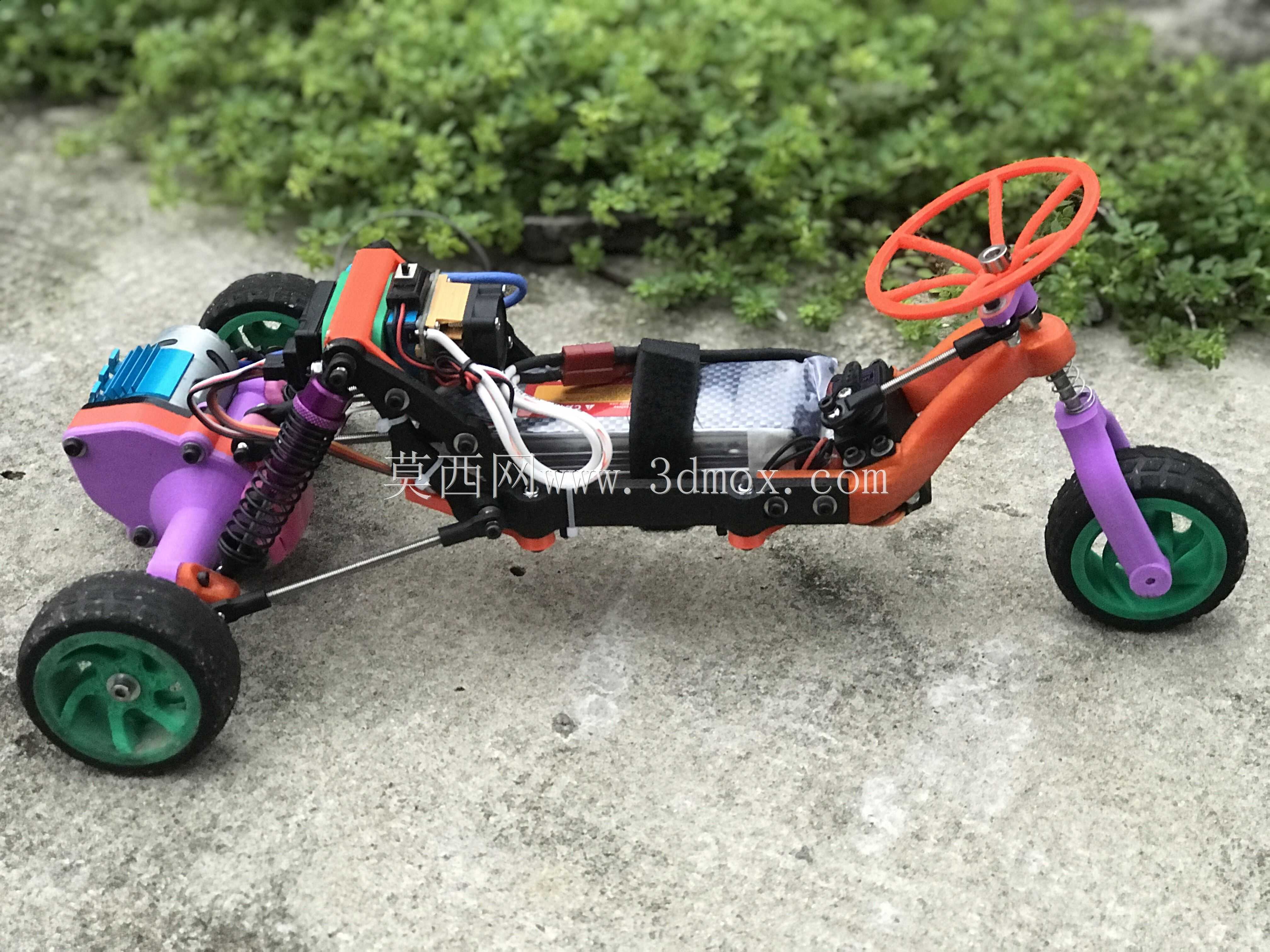

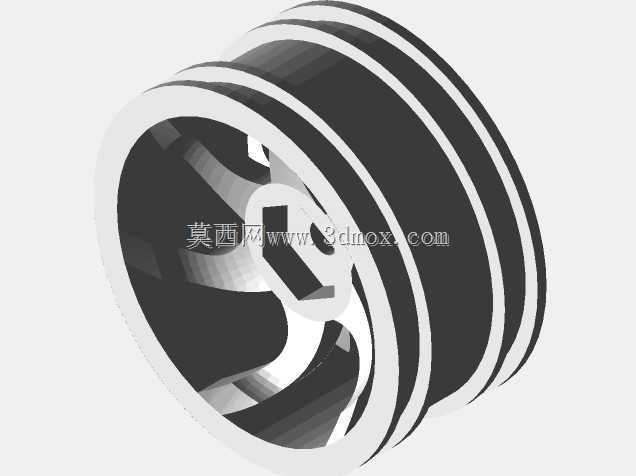

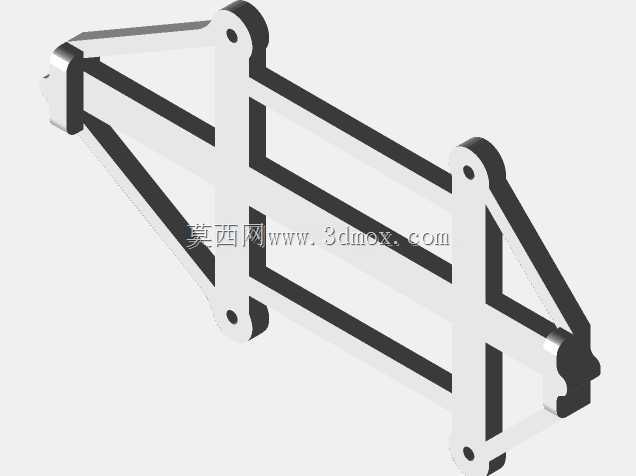

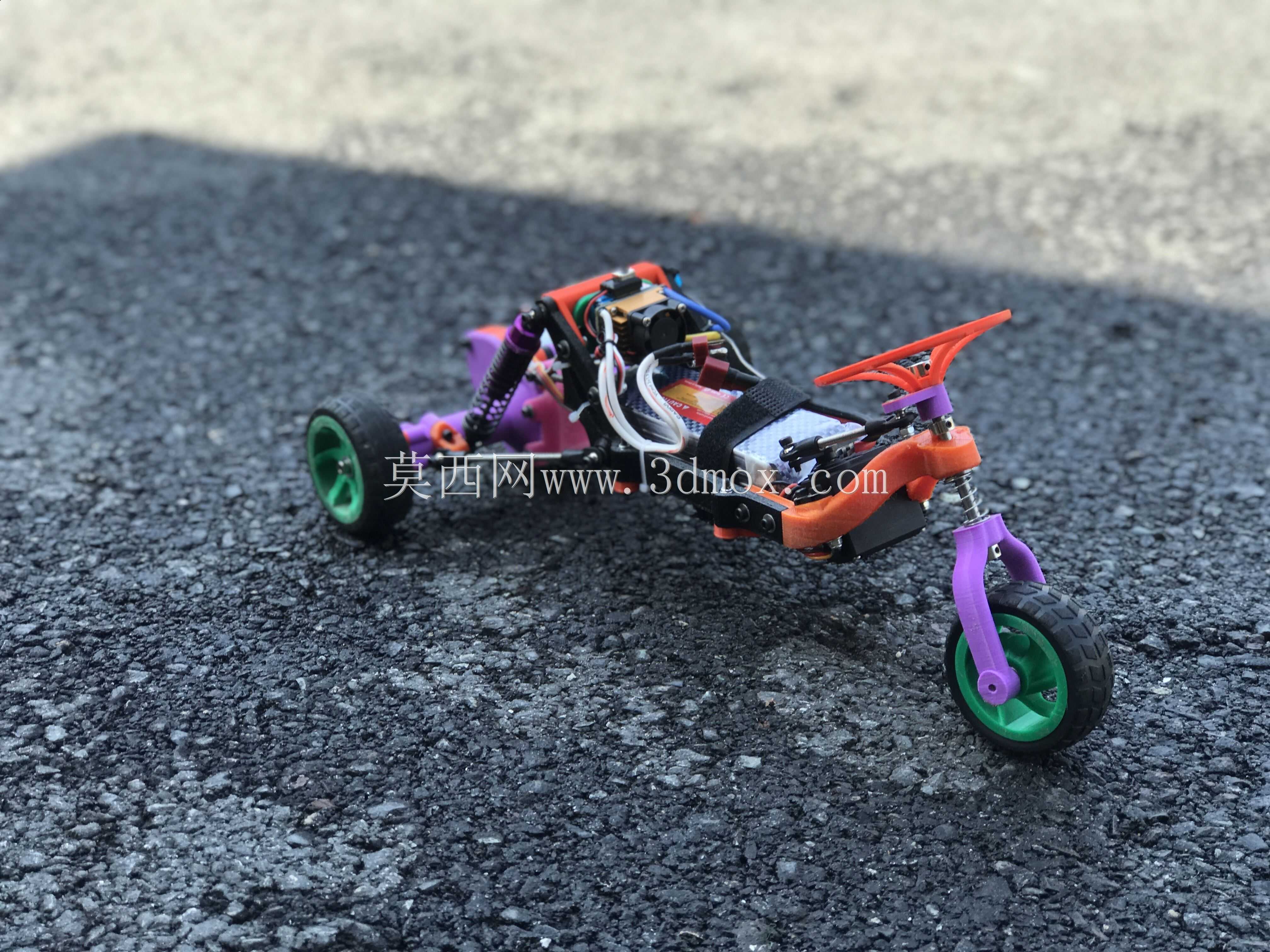

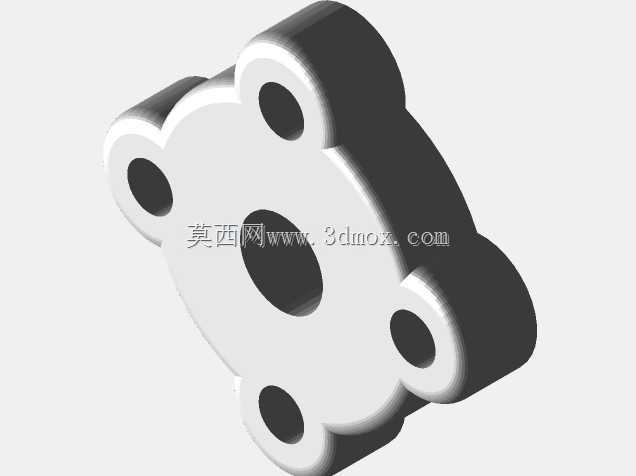

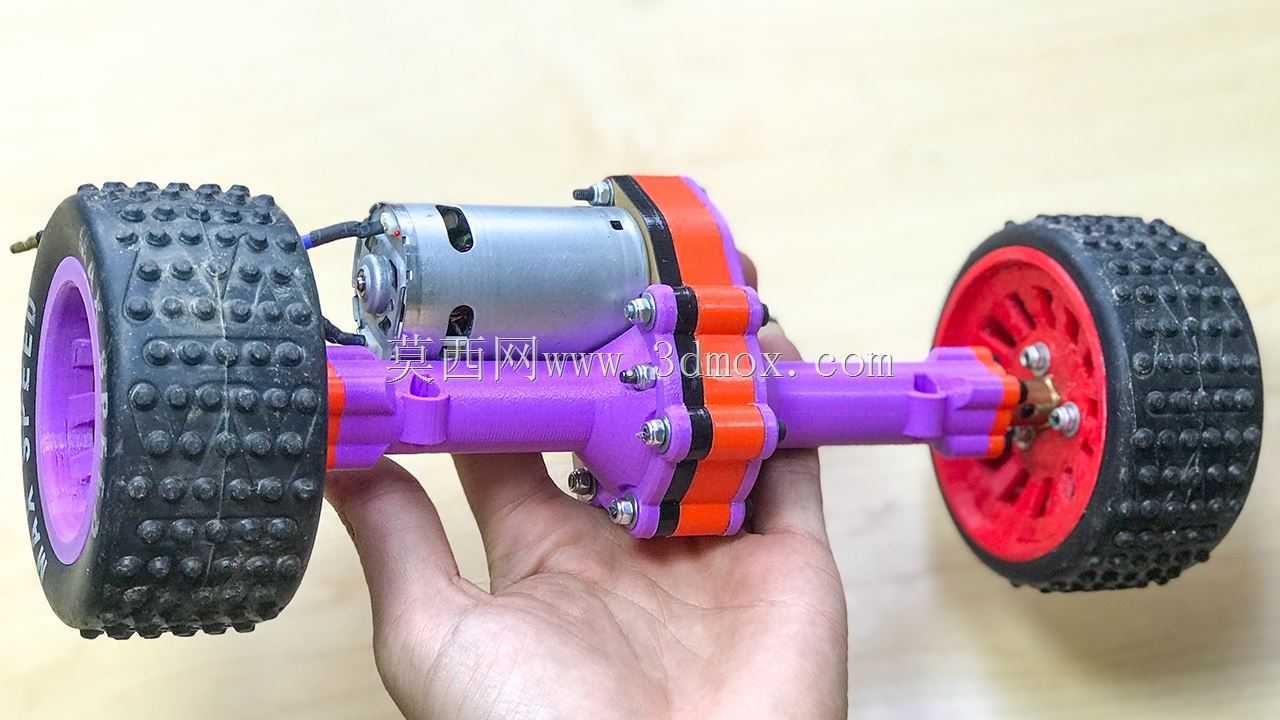

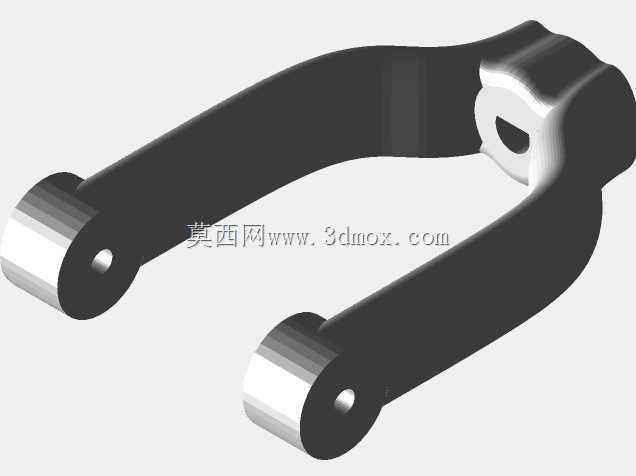

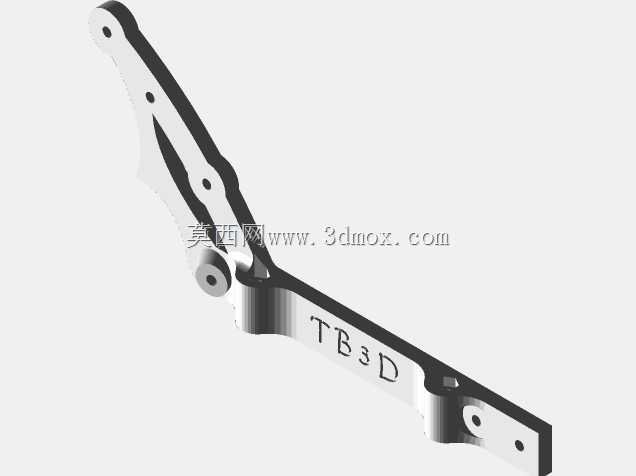

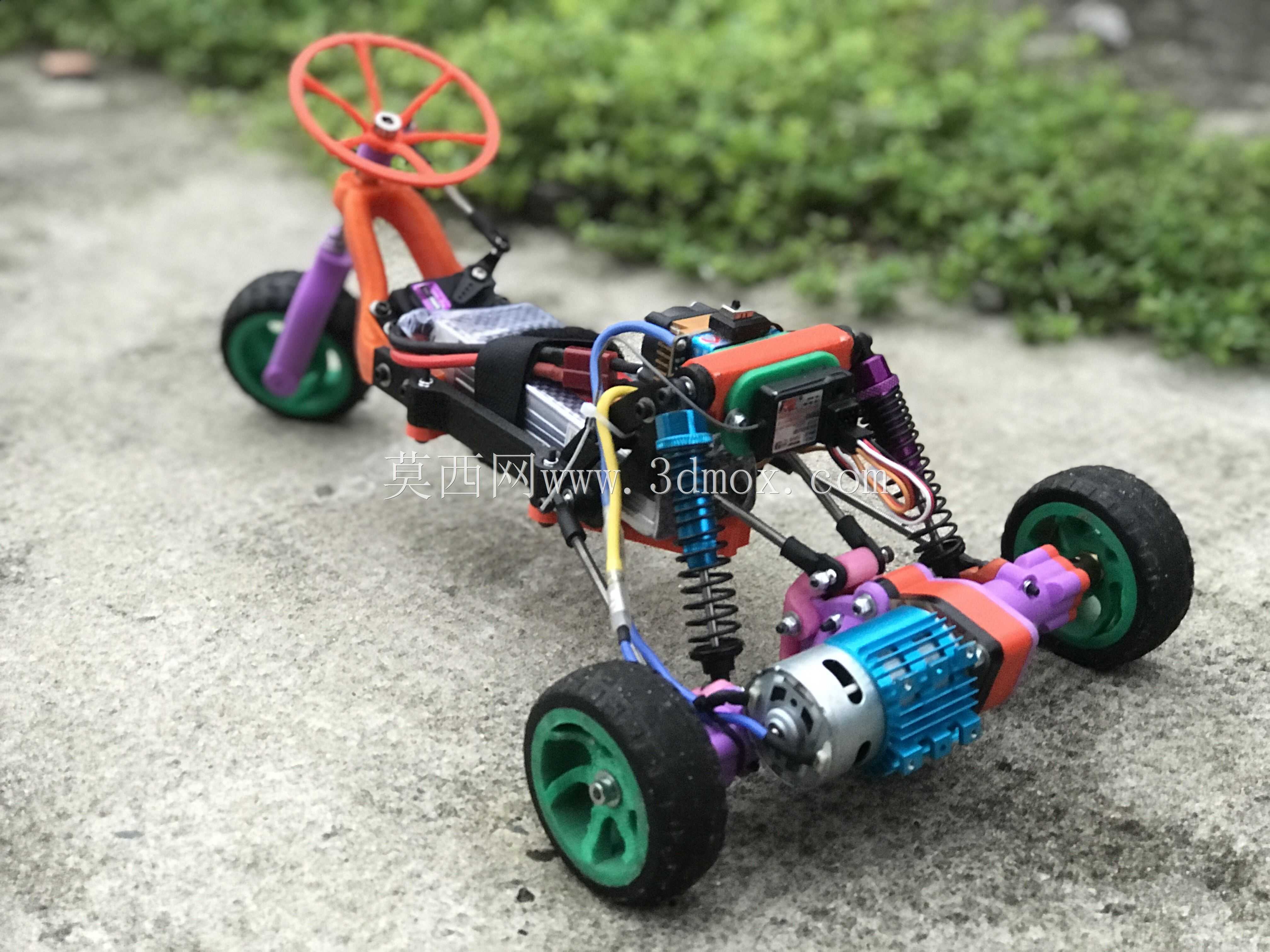

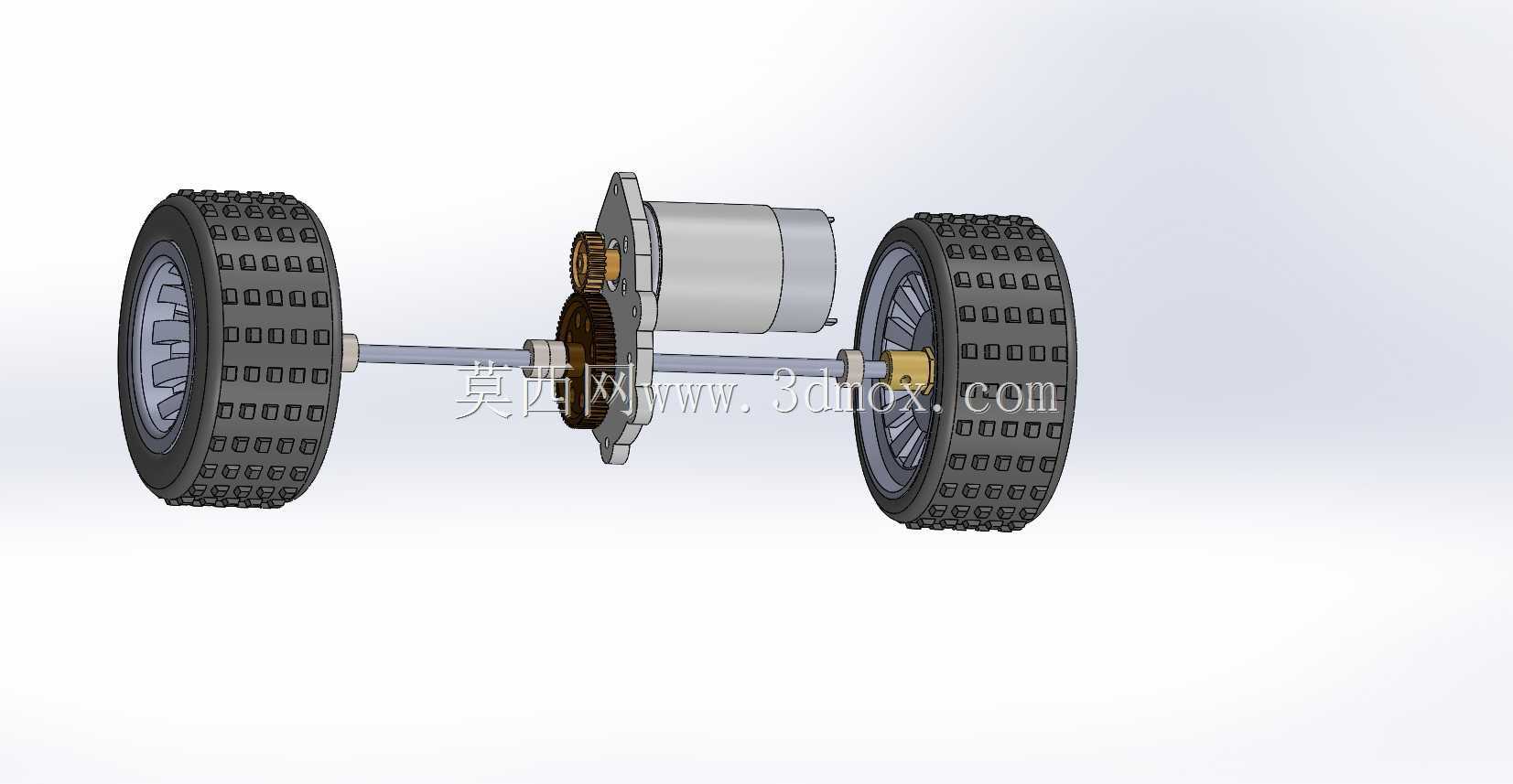

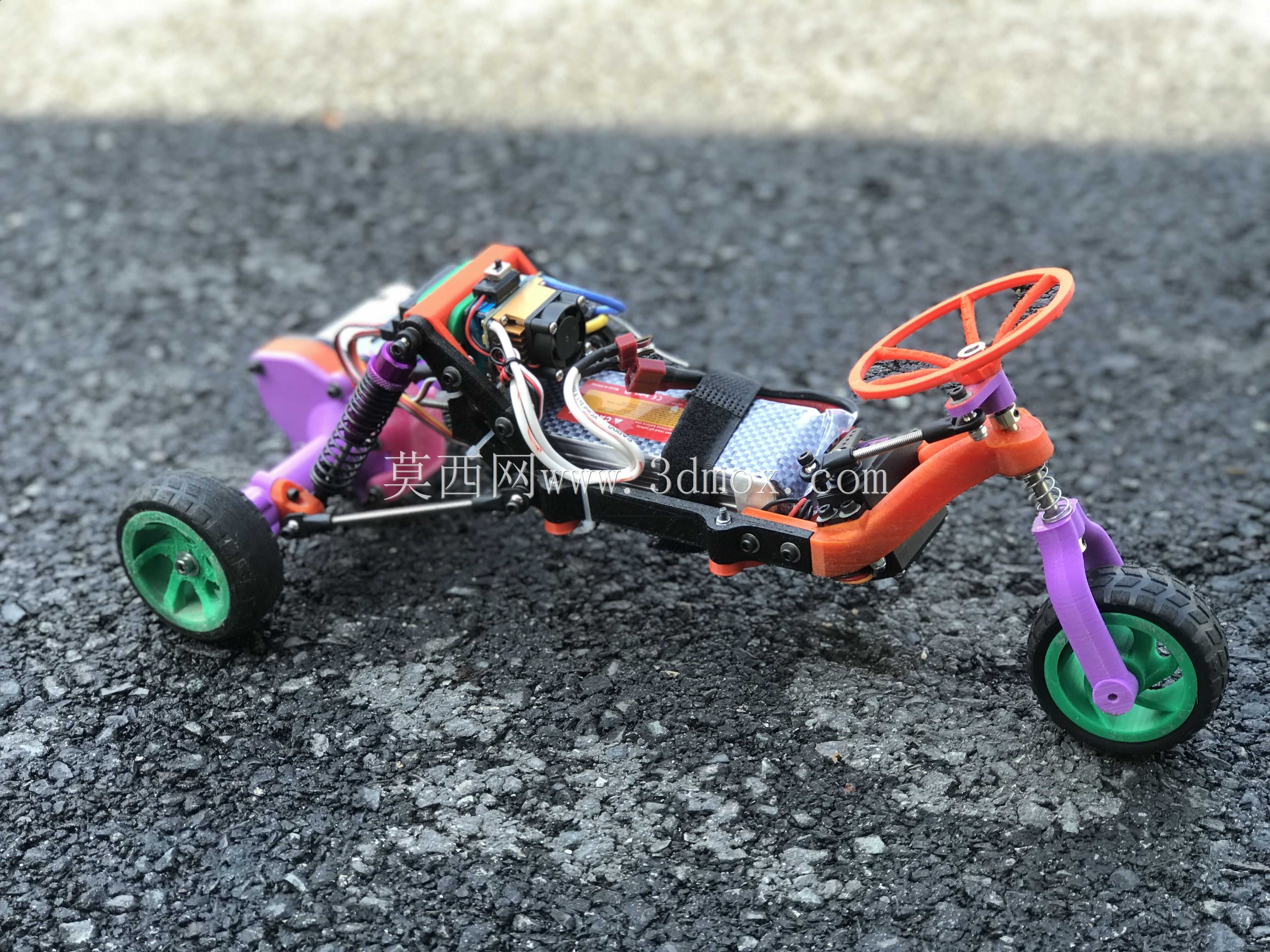

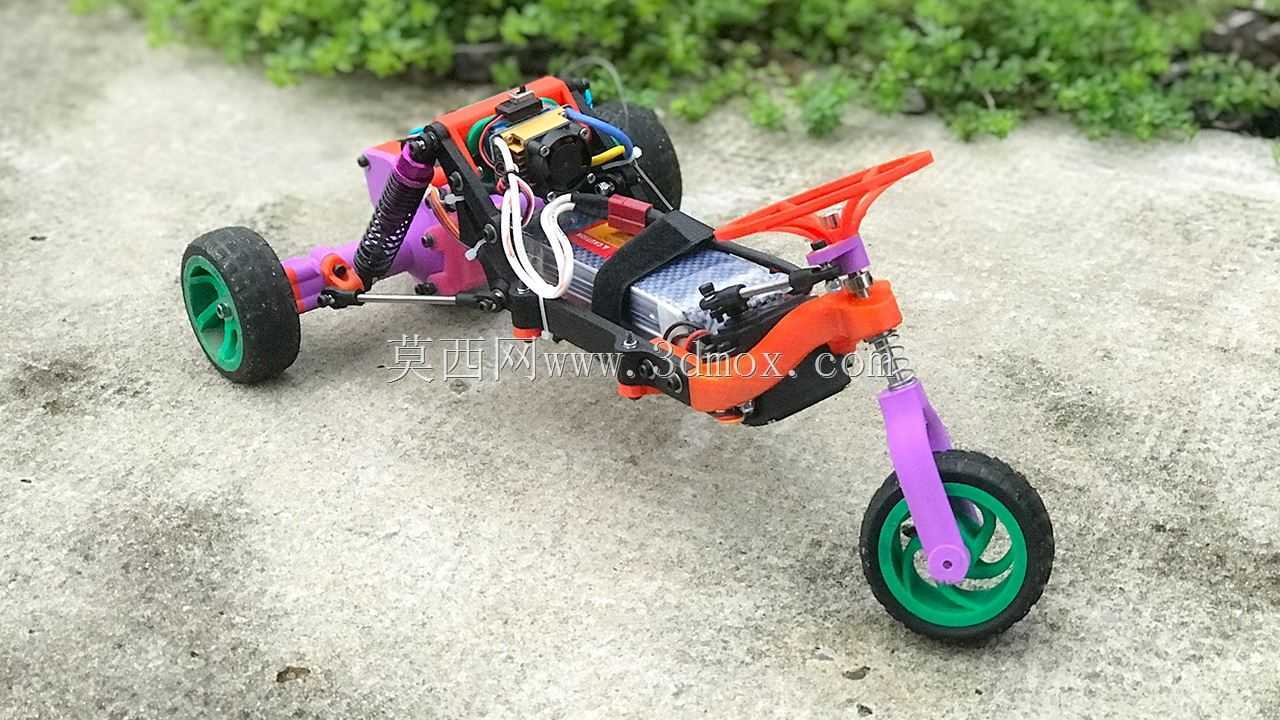

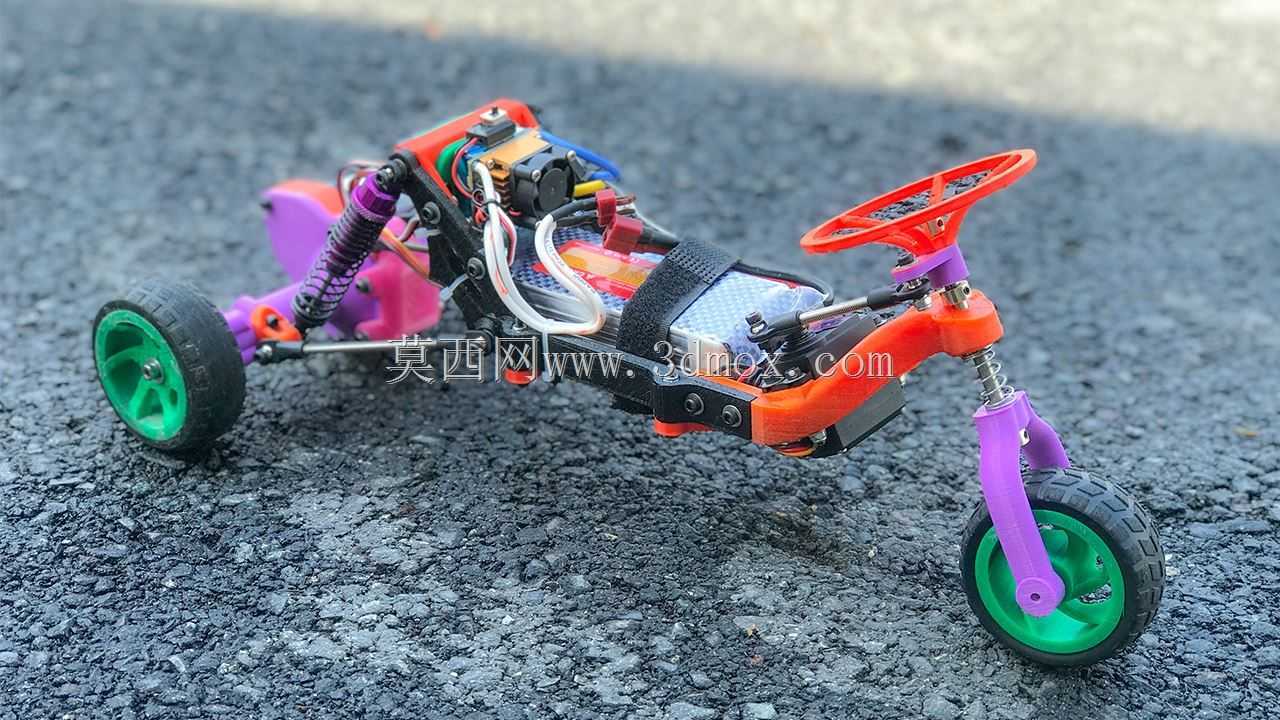

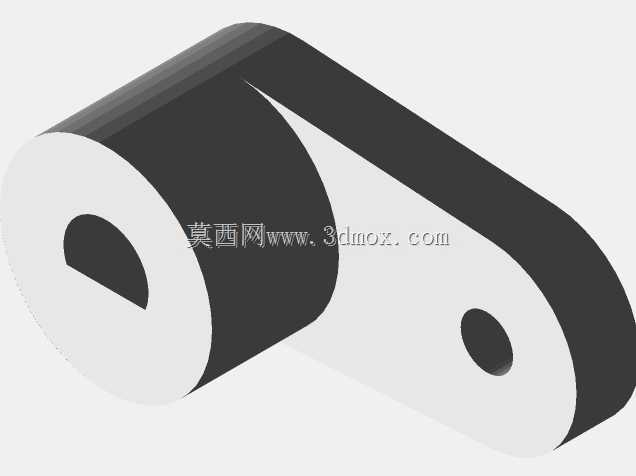

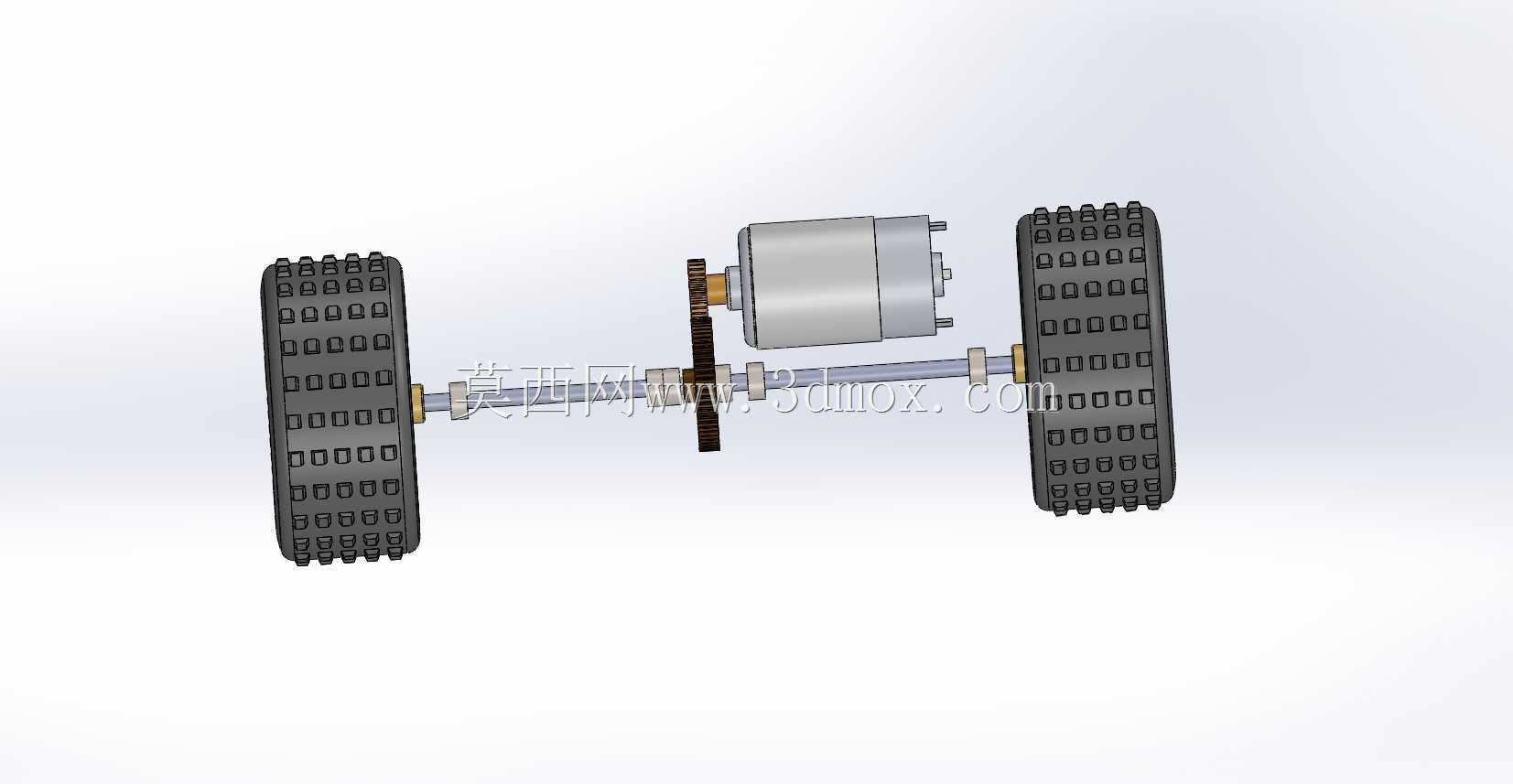

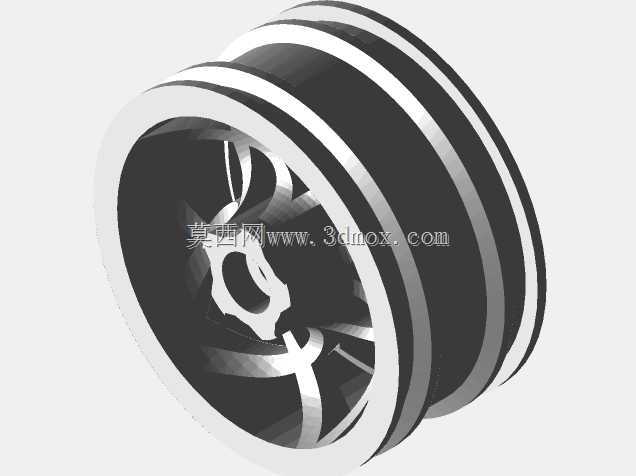

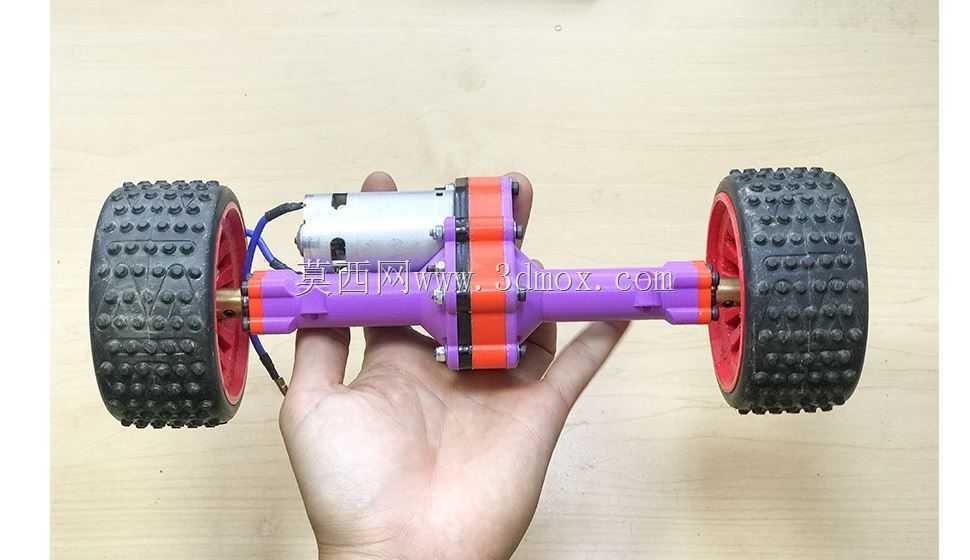

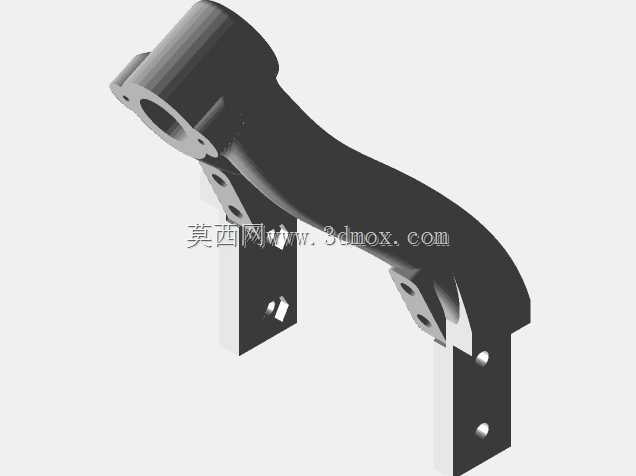

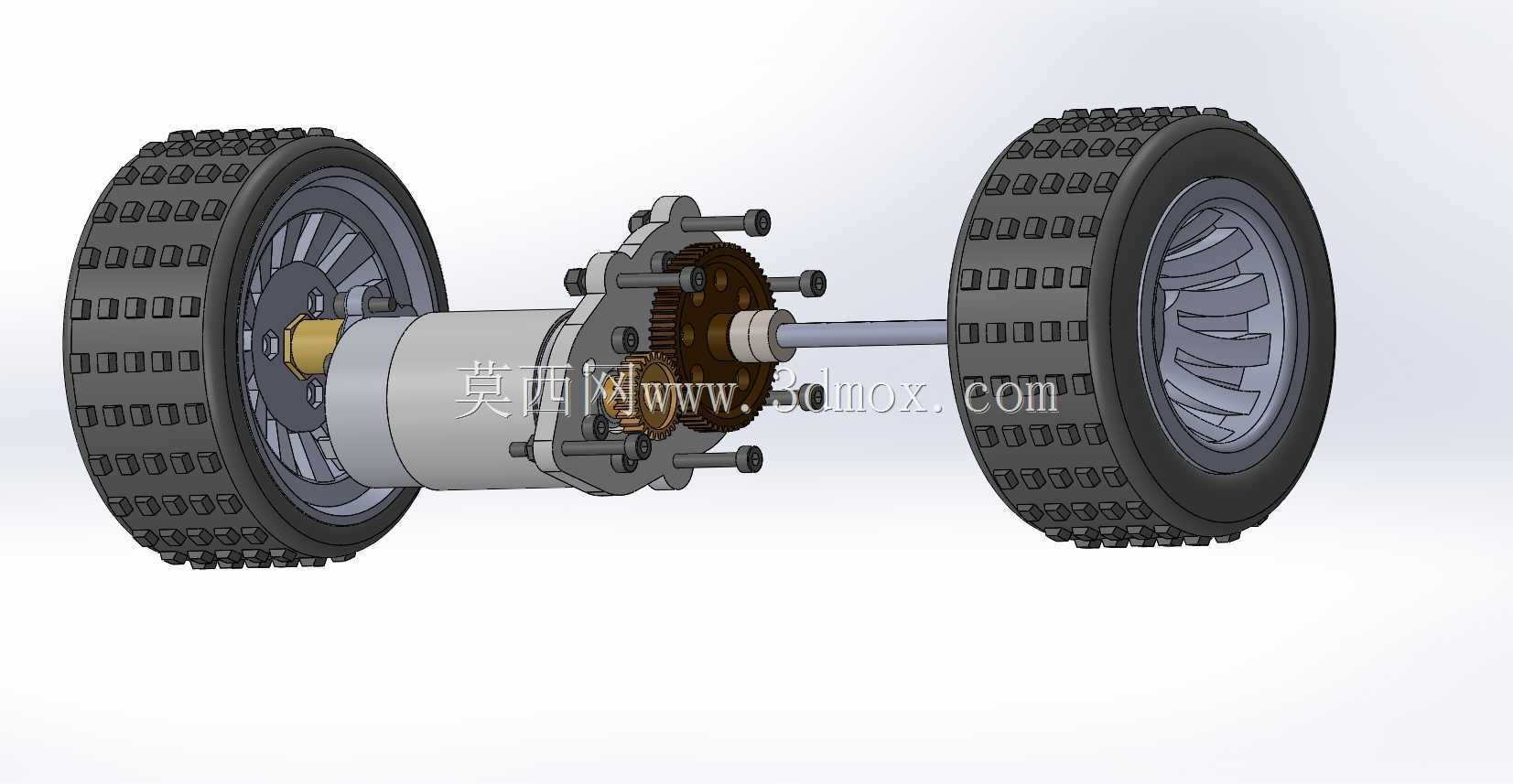

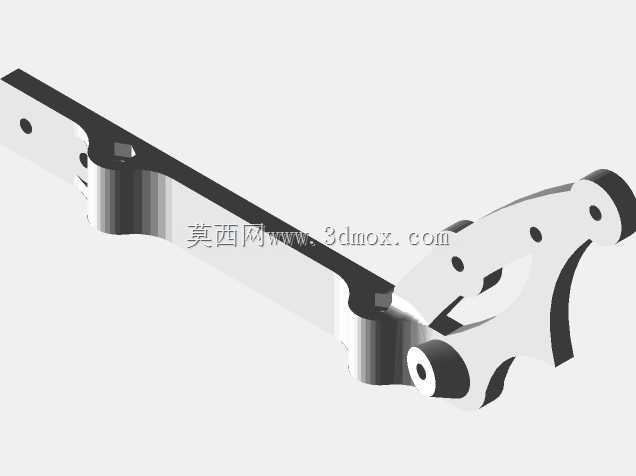

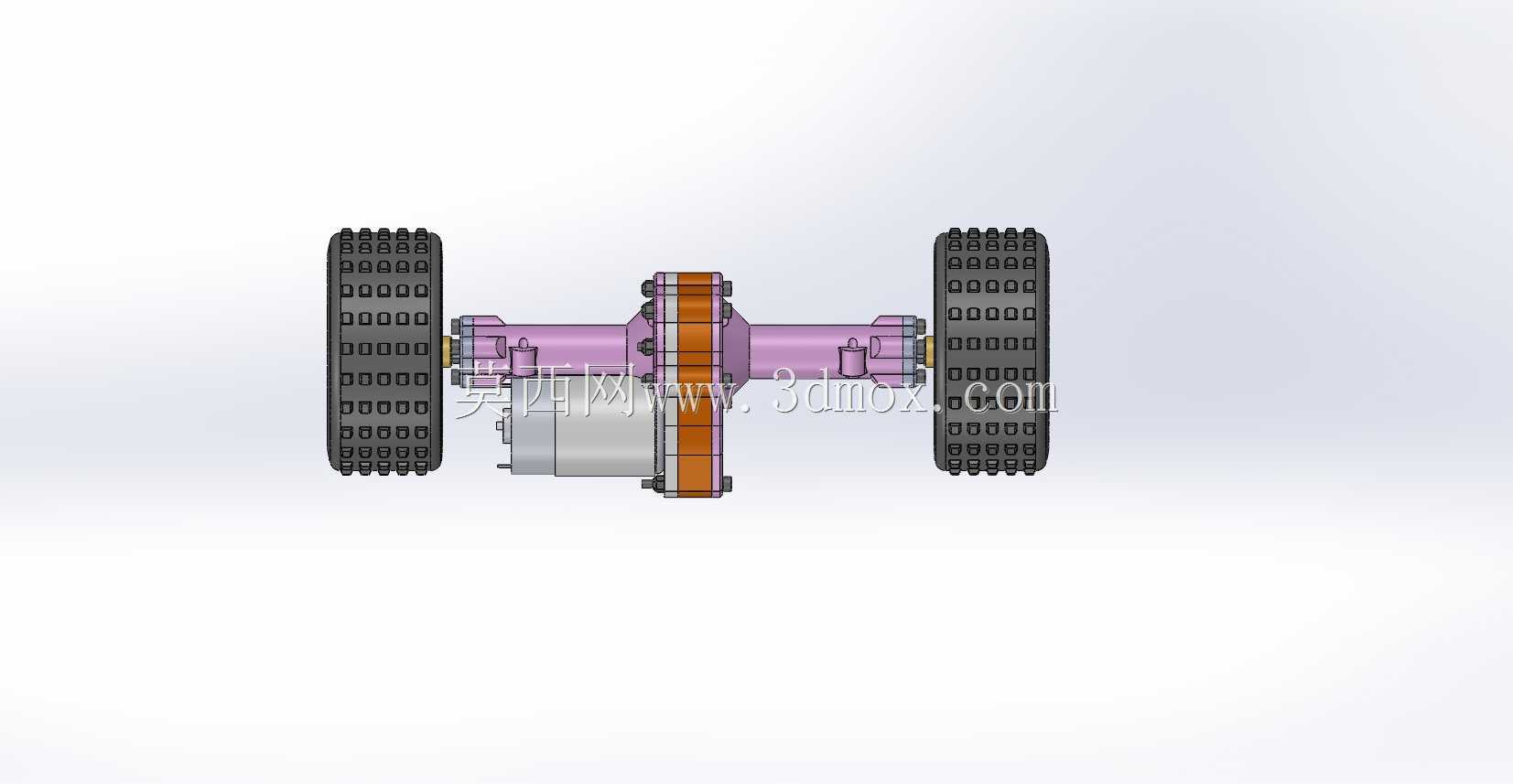

该作品呈现的是一台采用单前轮、双后轮布局的小型遥控越野三轮车，整体结构围绕非铺装路面行驶、低速越障和轻量化改装展开。车架主体采用分段式承载思路，前部转向立柱与中部电池舱、后部动力安装区相互独立，既便于单独调整轮距、前倾角和悬架行程，也能在碰撞或跌落时把变形限制在局部连接件上，降低整体修复难度。前悬架使用外露式螺旋弹簧与阻尼筒组合，转向节通过紫色支撑件连接前轮，转向拉杆从舵机输出端延伸至前轮轴座，可在较小转弯半径下保持舵机动作线性。后部双轮通过摇臂与车架连接，弹簧斜向布置，能够吸收碎石路面带来的垂向冲击，同时抑制急加速时的车尾抬头趋势。中部平台预留了电池、电调、接收机和走线空间，绑带式固定结构可适应不同厚度的锂聚合物电池，接插件与线束沿车架侧边走线，避免在转向和悬架运动过程中发生干涉。外露方向盘造型更多承担外观识别与操作意象作用，真实转向控制仍由遥控舵机完成；彩色打印件区分了功能区域，使装配者能够快速识别转向、承载、减振和动力模块。从安装边界看，前轮转向角受限于前叉与车架间隙，设计时需要校核最大转角下轮胎与弹簧、拉杆之间的距离；后轮跳动行程则由摇臂转轴、弹簧长度和减振器安装点共同决定，若更换更大直径轮胎，必须同步抬高后甲板或切改轮罩，否则会在压缩极限处发生摩擦。轮芯与电机输出轴之间采用常见的小型轮毂连接方式，选型时应关注轴径、键位或紧定螺钉位置，保证传动同心度。该类结构可用于高校学生车辆模型实训、3D打印机构件验证、遥控车改装方案讨论以及小型越野行走机构原理展示。设计过程中应反复检查硬点位置：舵机臂中位、转向拉杆长度、主销后倾、前束角、后轮轮距和质心高度都会直接影响直线稳定性与弯道侧倾。电池舱不宜过度靠近前轮，以减少转向负载；电控元件应远离减振器活动区，并预留散热通道。车架连接孔位建议保留一定的装配余量，方便通过垫片调整齿轮啮合间隙和悬架预紧力。对于需要快速迭代的开发者，这种三轮方案比四轮独立悬架结构零件更少，调试链路更短，能够把重点放在转向几何、抓地匹配和通过性验证上。
