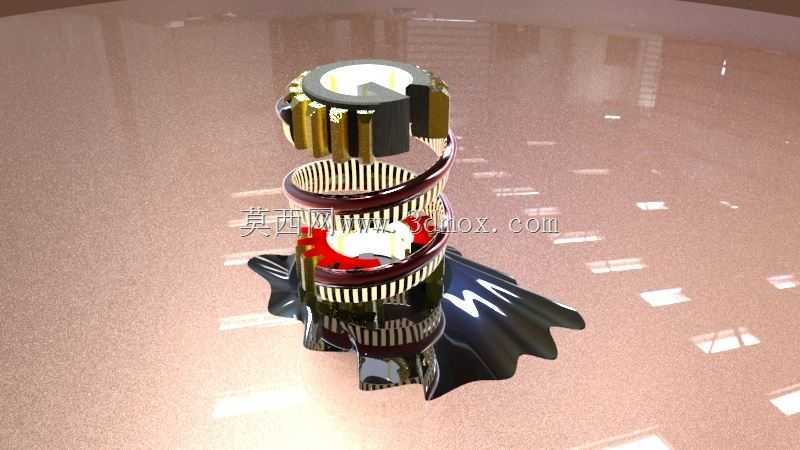

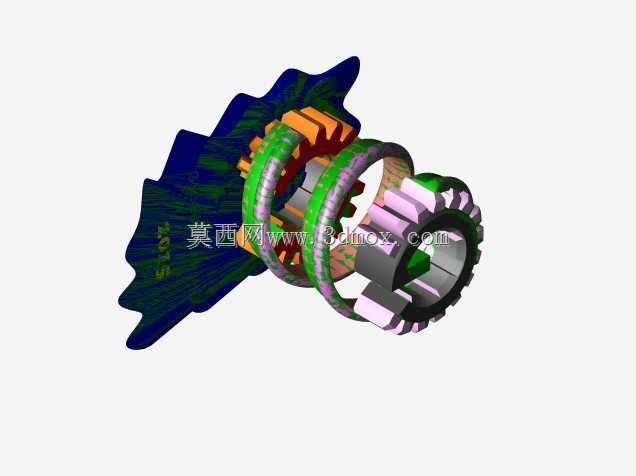

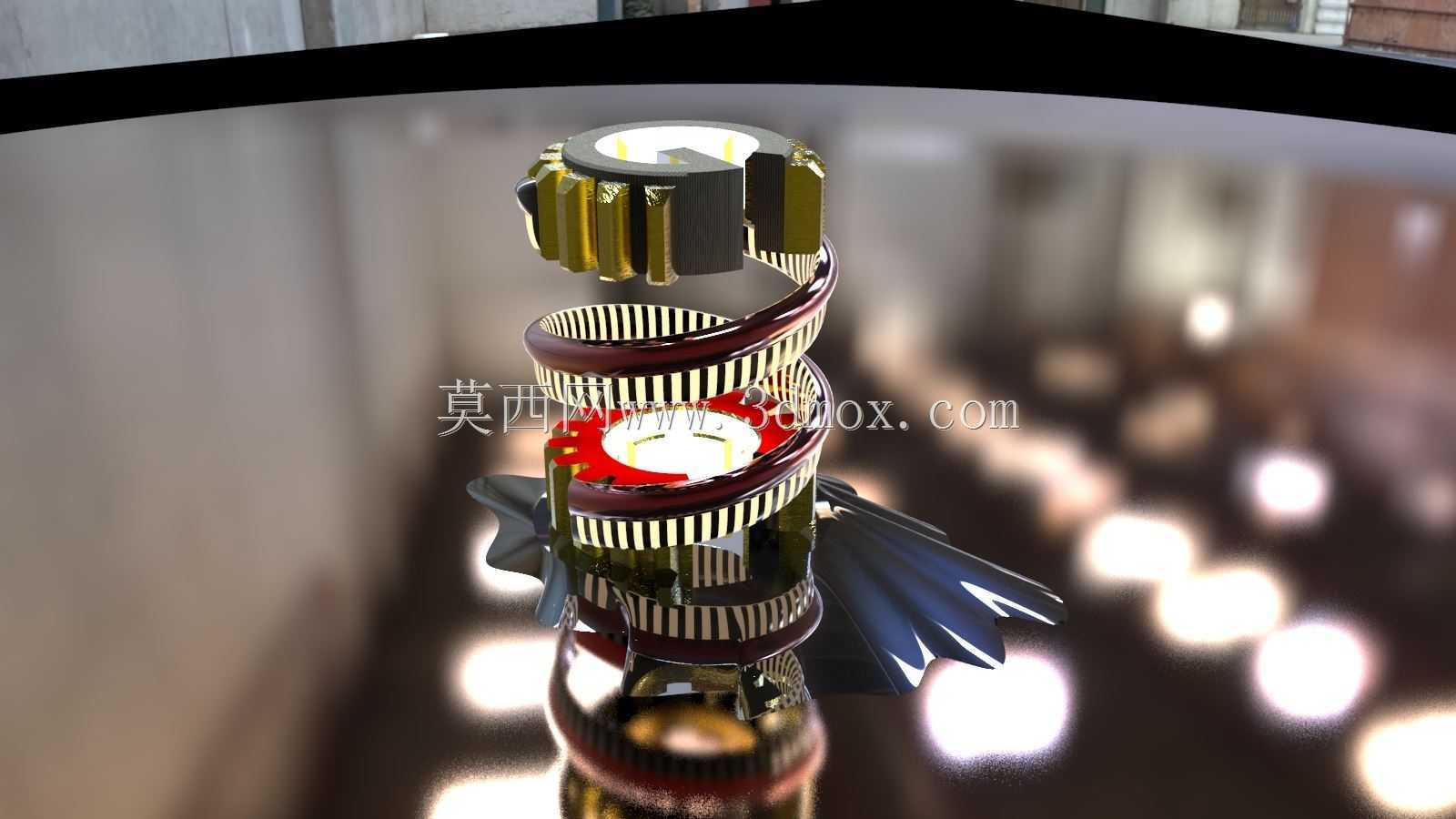

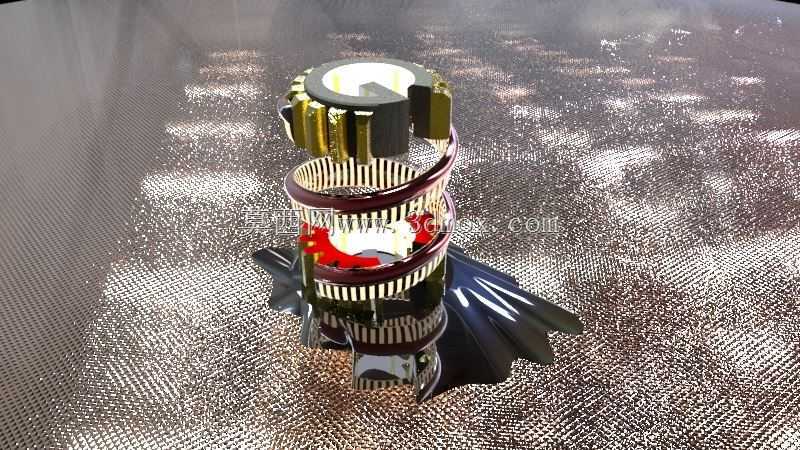

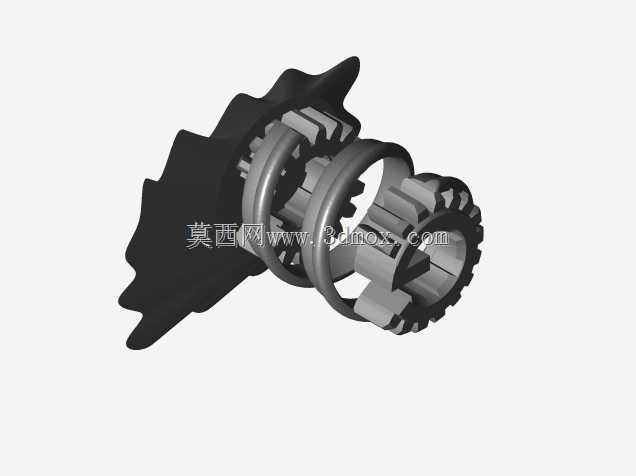

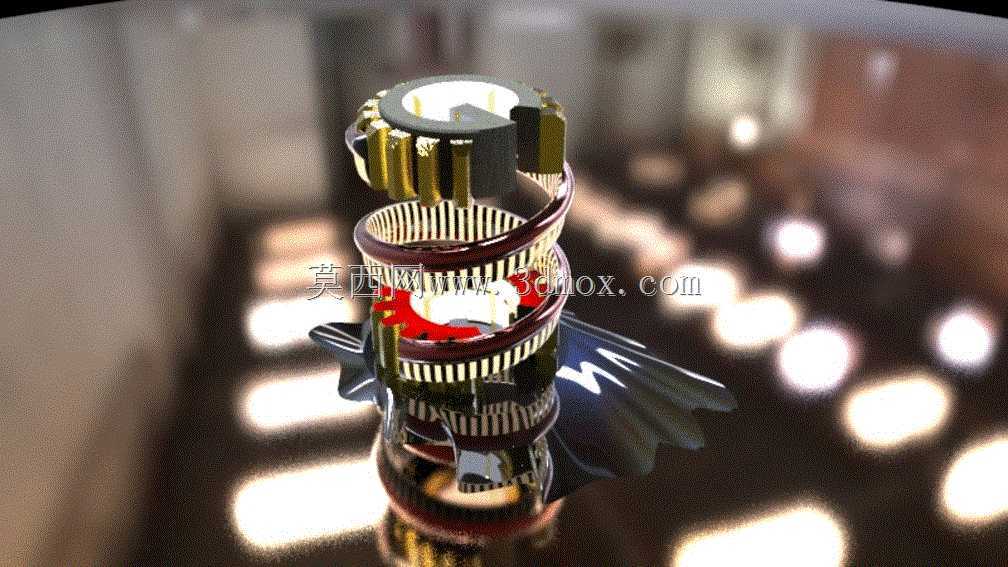

螺旋镂空金属奖杯结构设计展示

这款奖杯的结构设计核心围绕螺旋上升的视觉张力展开，整体采用三段式受力布局，底部为不规则延展的承托底座，接触支撑面的轮廓做了多弧面过渡，既保证放置时的重心稳定，也让整体造型摆脱传统规整底座的呆板感。中部主体采用螺旋环绕的肋条搭配镂空栅格结构，螺旋肋条从底座向上延伸，全程保持等截面宽度，扭转角度经过反复校核，确保视觉上的连续流畅，同时栅格部分采用等距排布的竖向筋条，在减轻整体自重的同时，保留金属材质的通透质感。顶部为环形承托端，环形内侧做了沉台设计，可适配不同规格的纪念铭牌或标识嵌件，安装时仅需在沉台内涂覆粘接剂即可完成固定，无需额外打孔破坏外观面。从实际应用场景来看，这类结构的奖杯多用于行业赛事颁奖、企业年度荣誉表彰、技术成果纪念等场合，区别于传统实心杯体，镂空螺旋的造型在灯光照射下会形成错落的光影层次，摆放在展厅、会议主席台、荣誉陈列柜中都具备更强的视觉辨识度。设计过程中首先确定整体的重心落点，将70%的结构重量集中在底座区域，避免上部螺旋结构过高导致的放置倾覆风险，底座的底面做了整块平面铣平处理，平面度控制在0.2mm以内，确保放置在玻璃、木质桌面等不同承载面上都不会出现晃动。中部螺旋筋条与竖向栅格的连接位置全部做圆角过渡，避免应力集中导致的结构断裂，若采用金属3D打印成型，可直接实现整体一体成型，无需后续拼接焊缝；若采用机加工拼接工艺，可将螺旋段拆分为三个等距分段，加工完成后通过定位销拼接固定，拼接缝隐藏在栅格间隙内，不影响外观完整性。顶部环形结构的外径与中部螺旋的最大外径保持10mm的差值，形成视觉上的收束感，环形上端面做倒角抛光处理，避免尖锐边角划伤人员。整体的安装边界仅需考虑底座的投影尺寸，摆放时预留周边50mm的空间即可满足陈列与拿取需求，结构本身无活动部件，日常维护仅需擦拭表面即可，栅格间隙内的积尘可通过低压气吹清理，不会出现清洁死角。
