小型四旋翼航拍无人机结构设计

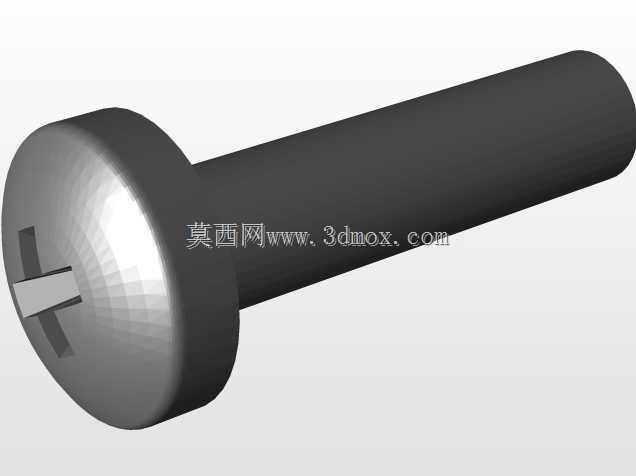

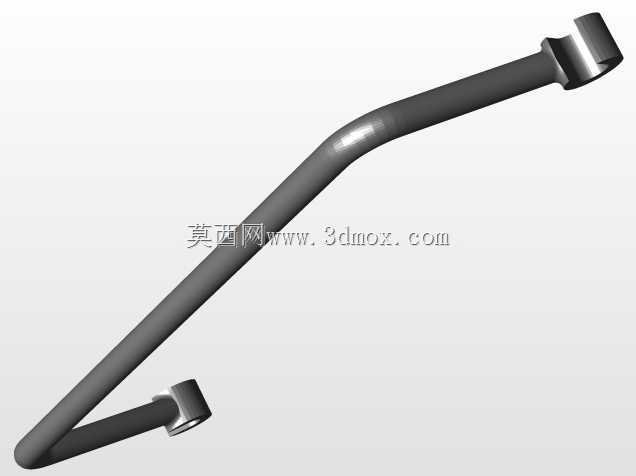

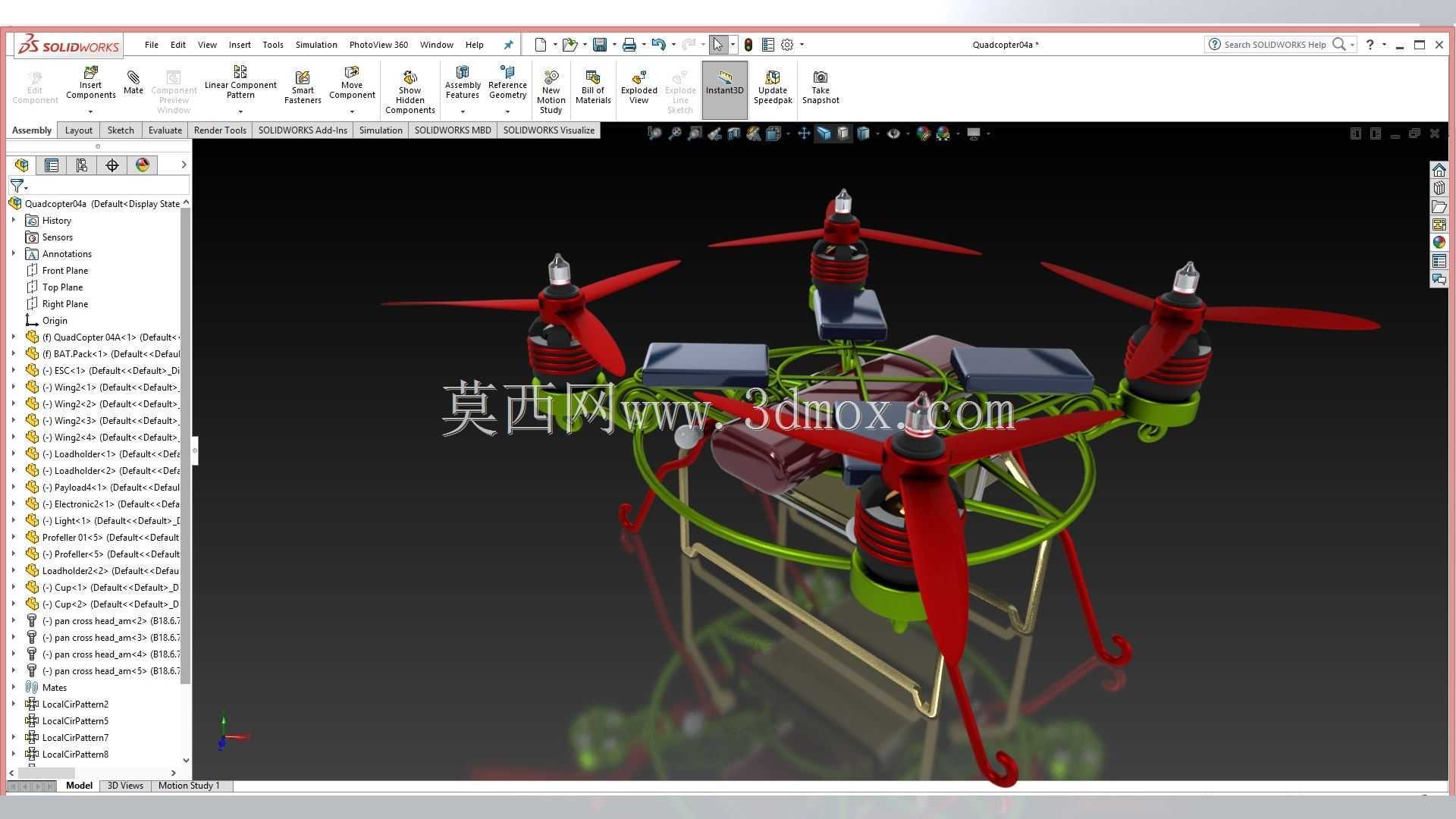

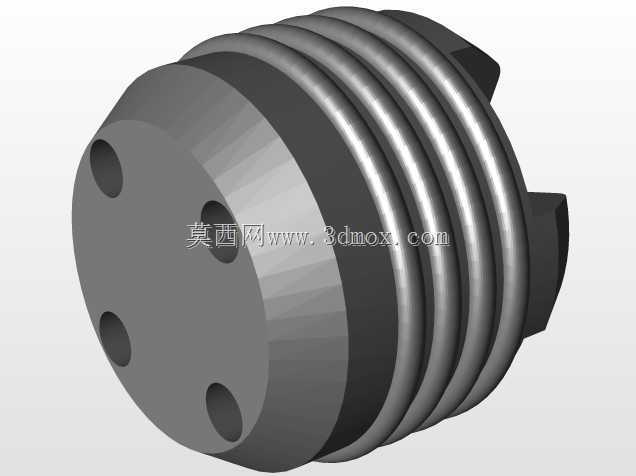

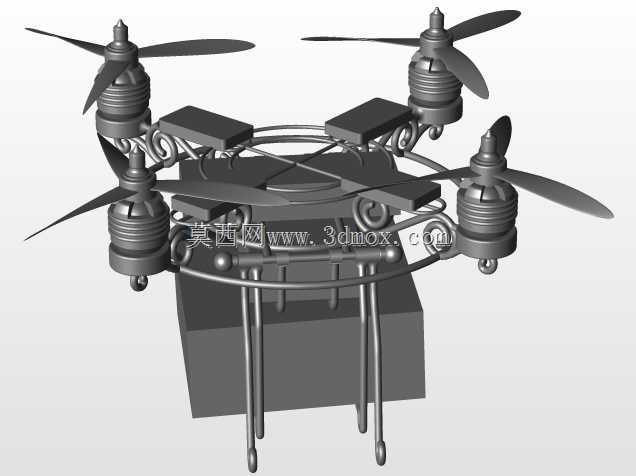

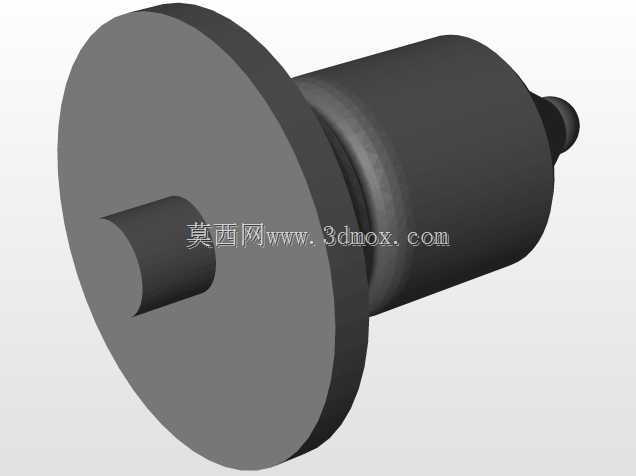

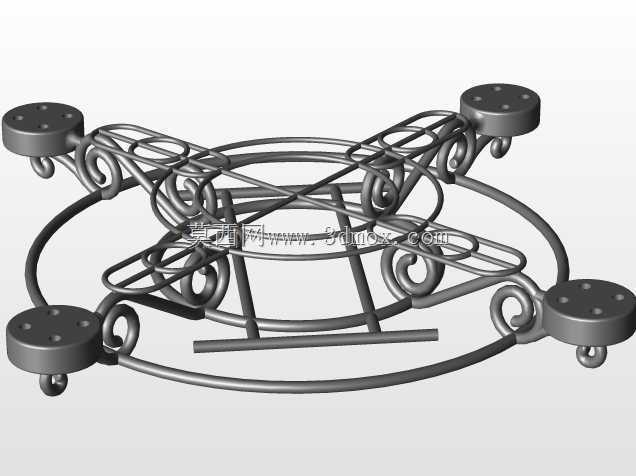

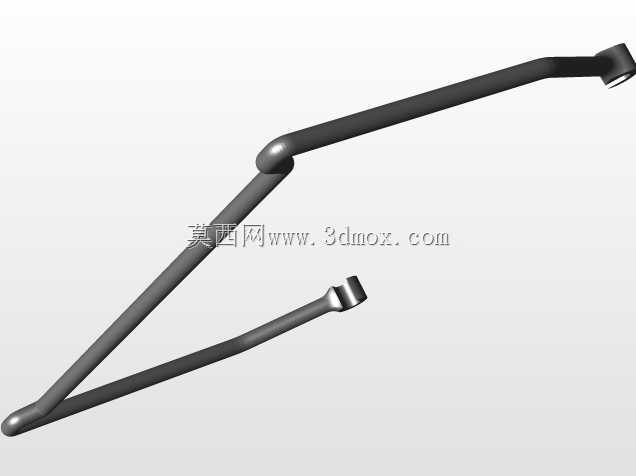

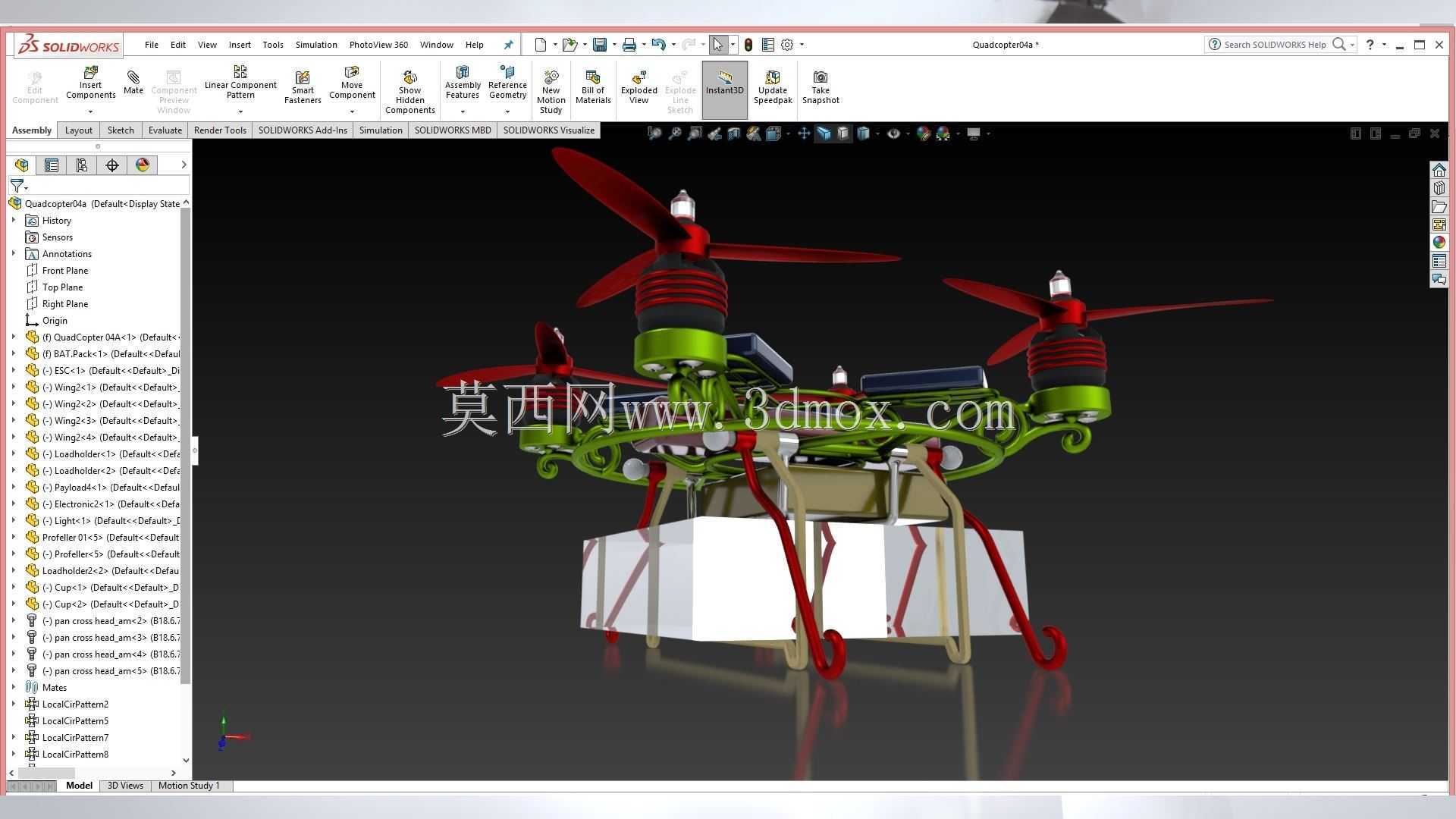

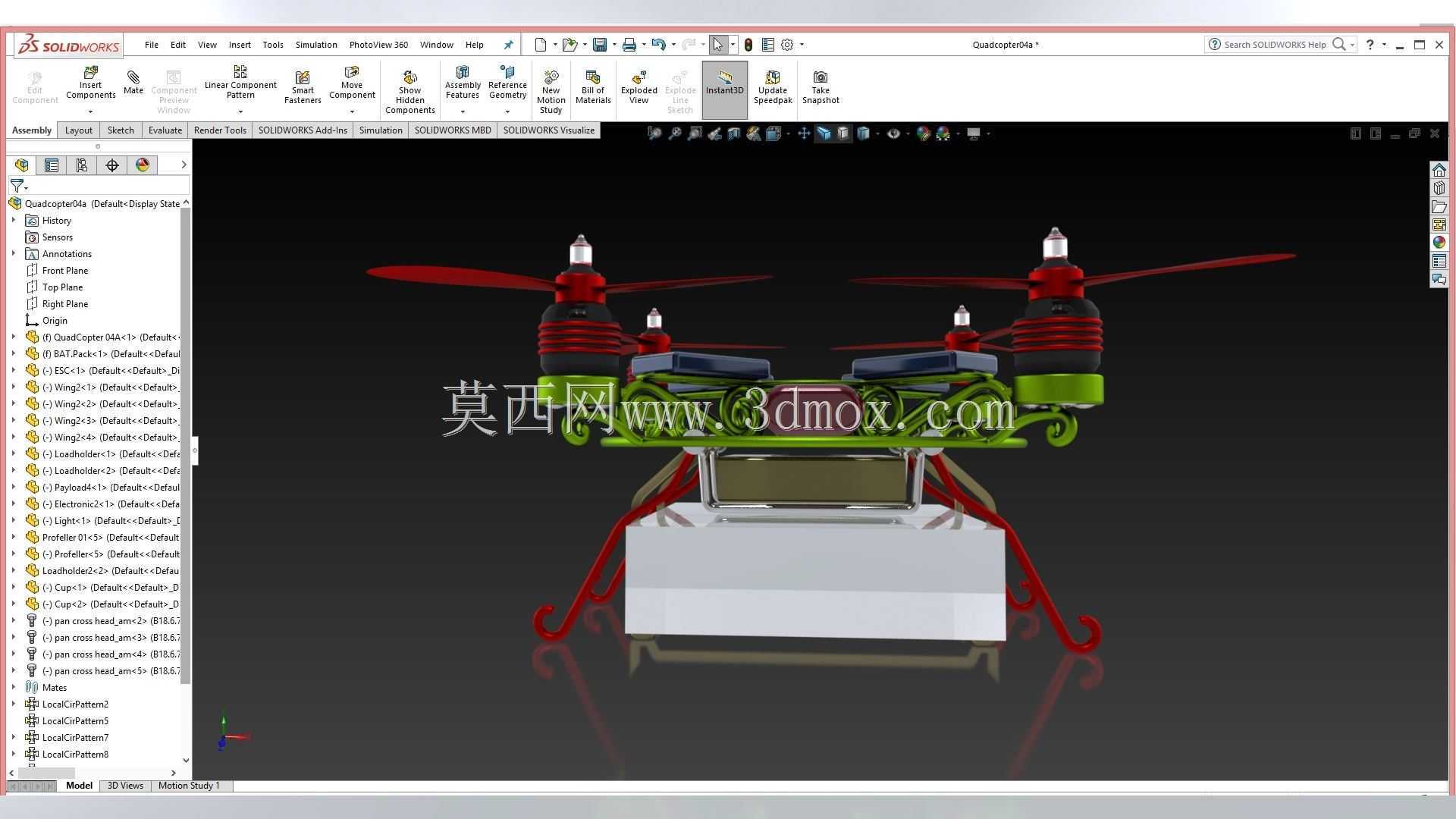

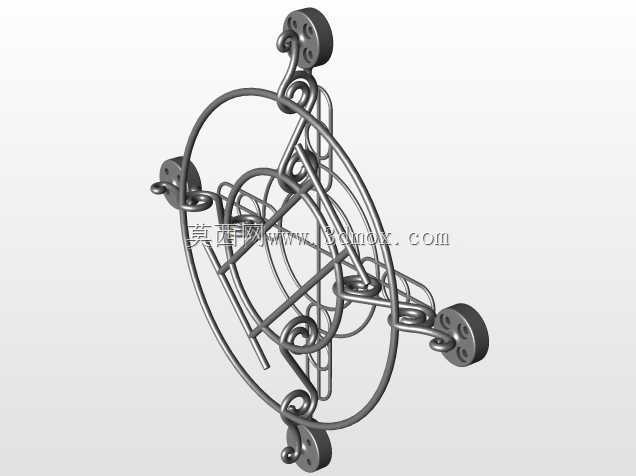

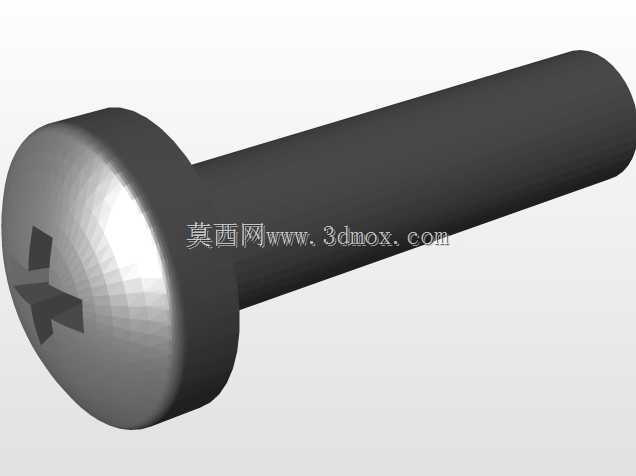

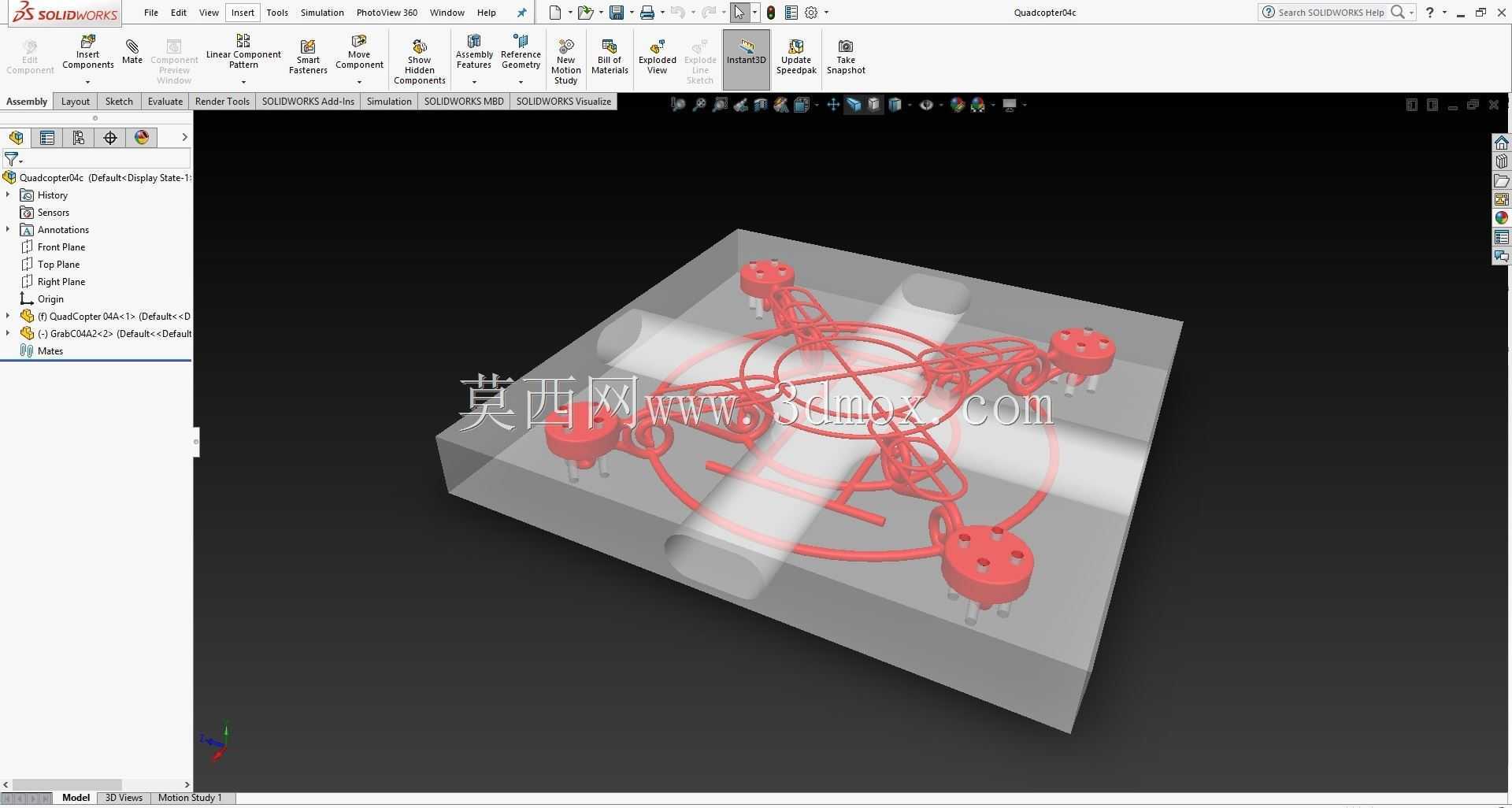

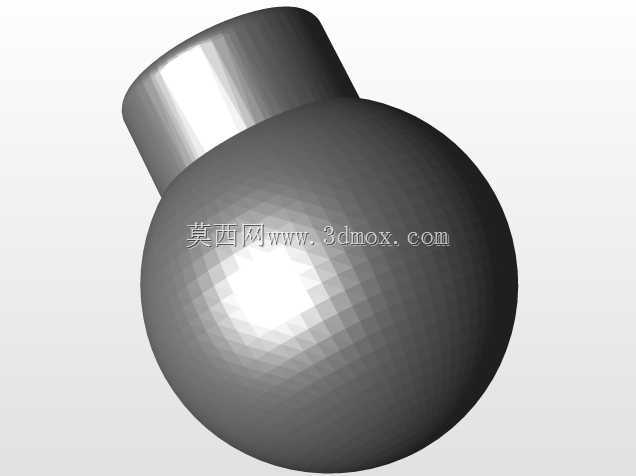

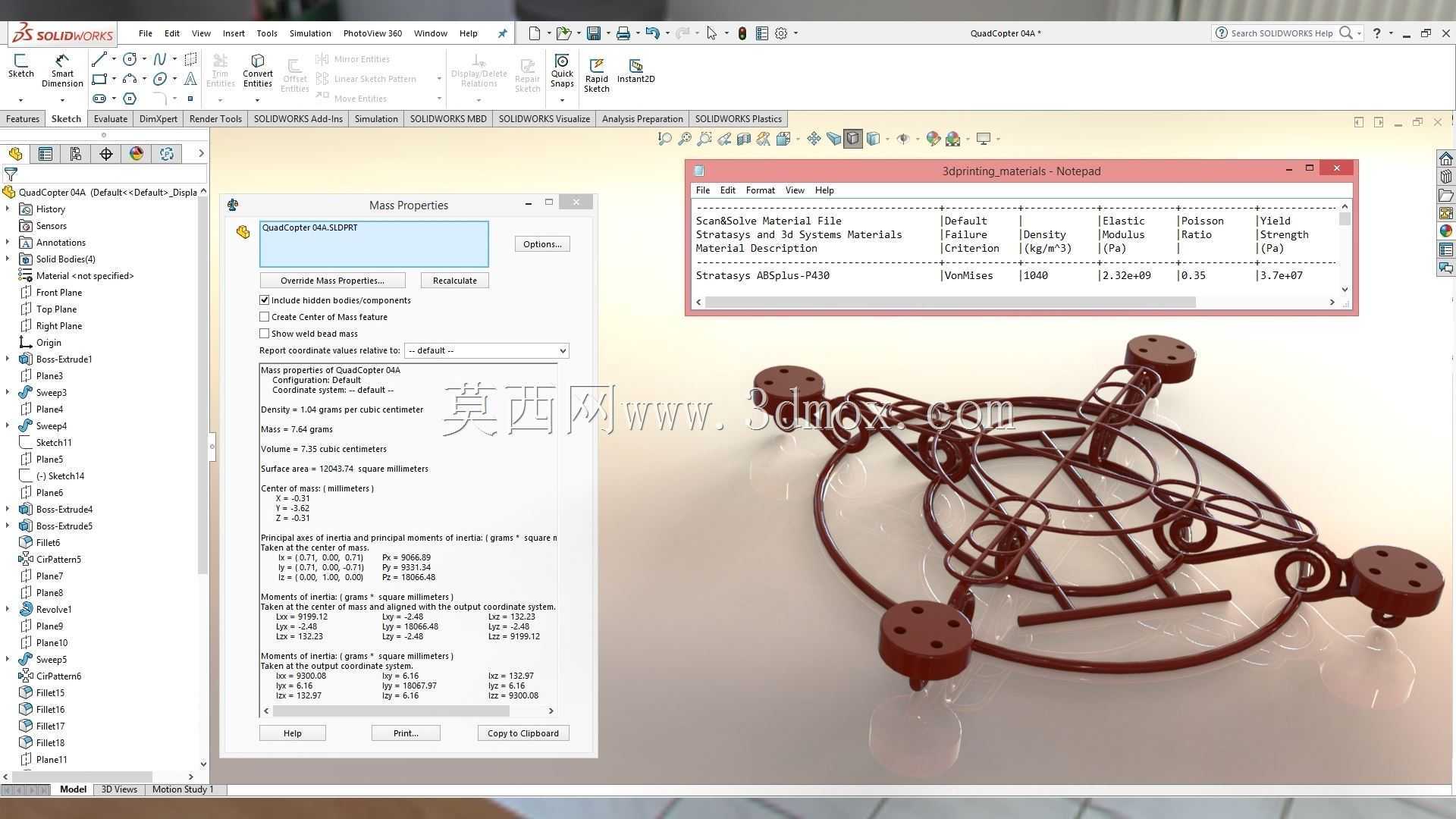

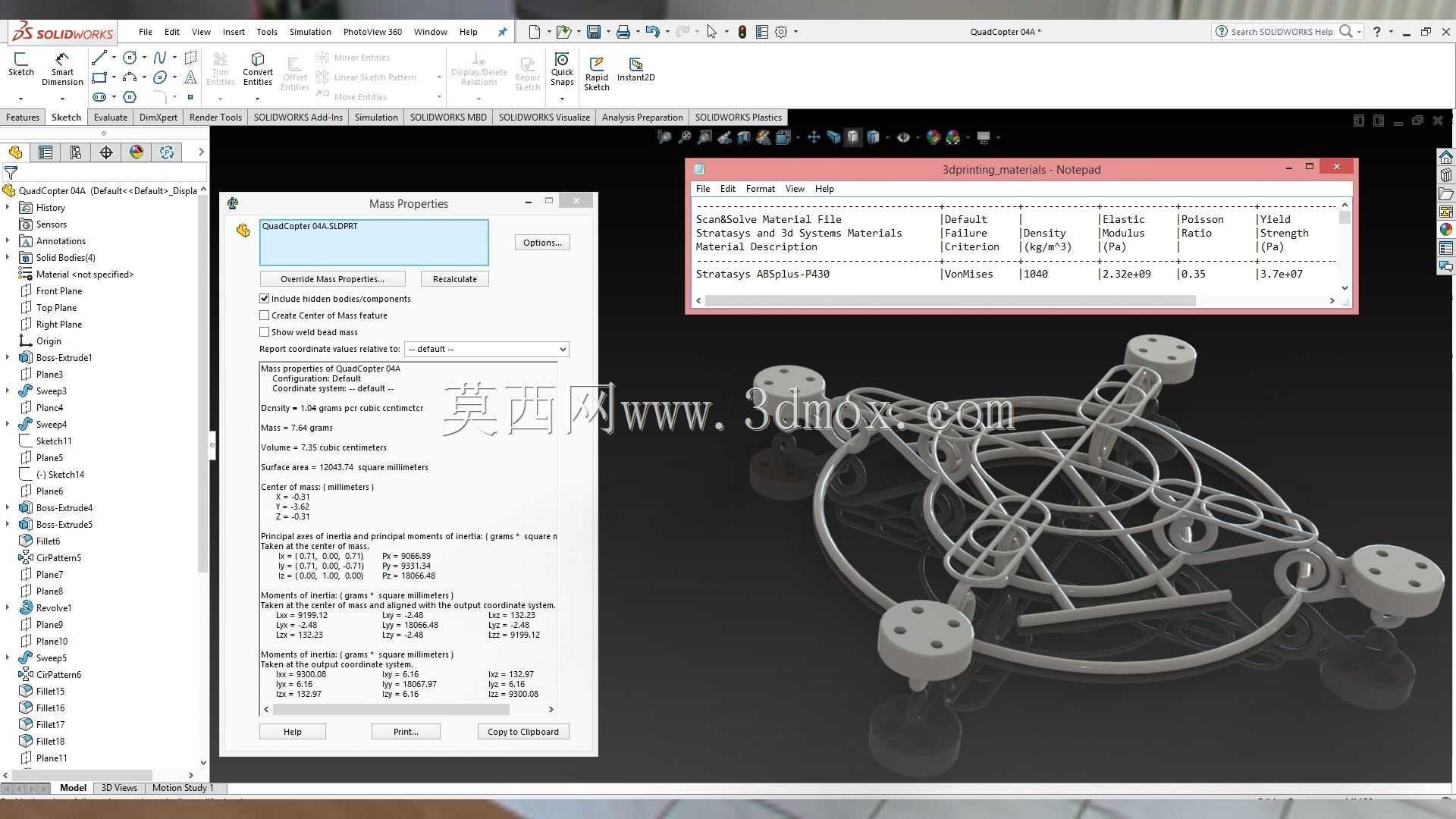

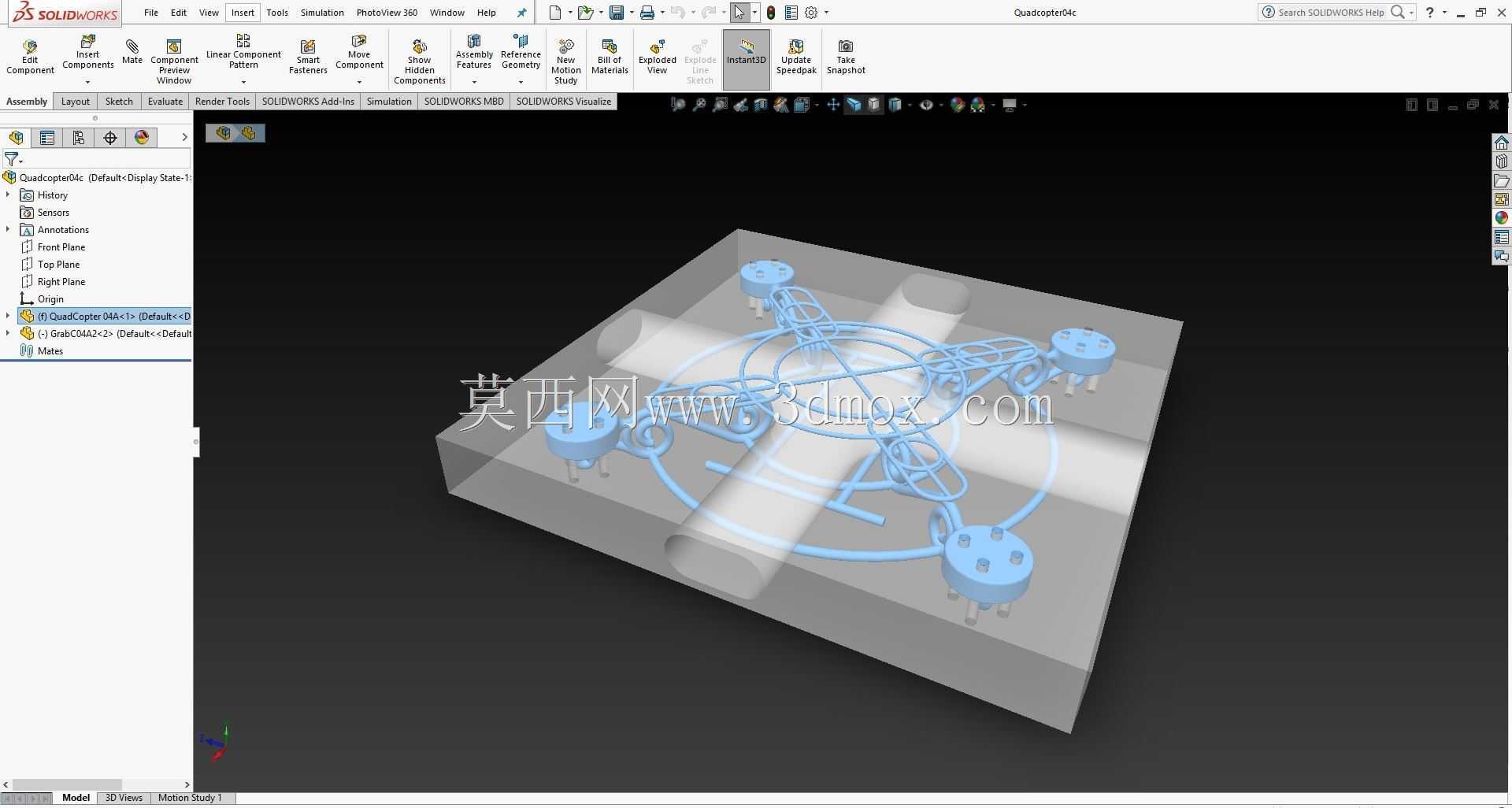

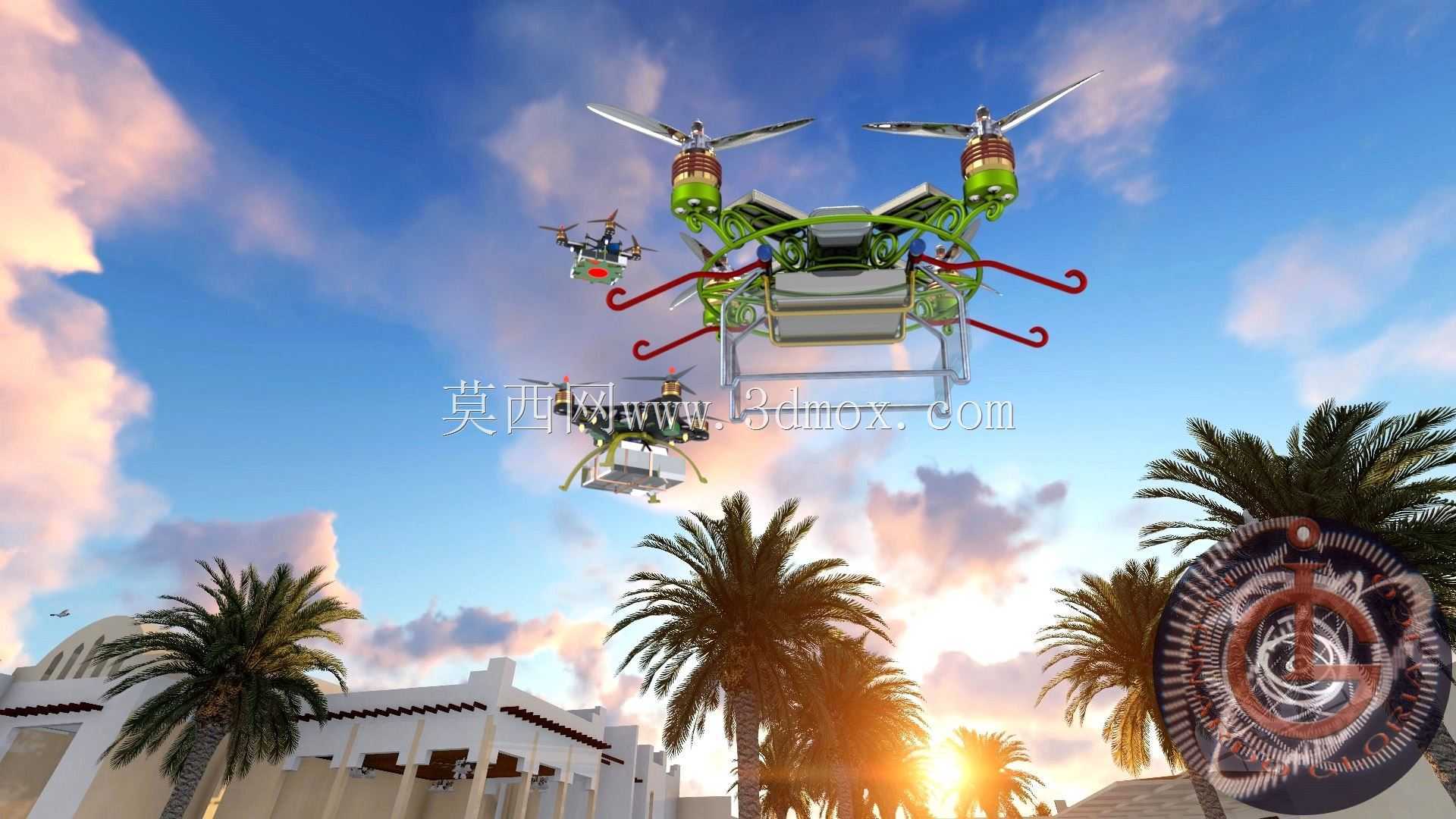

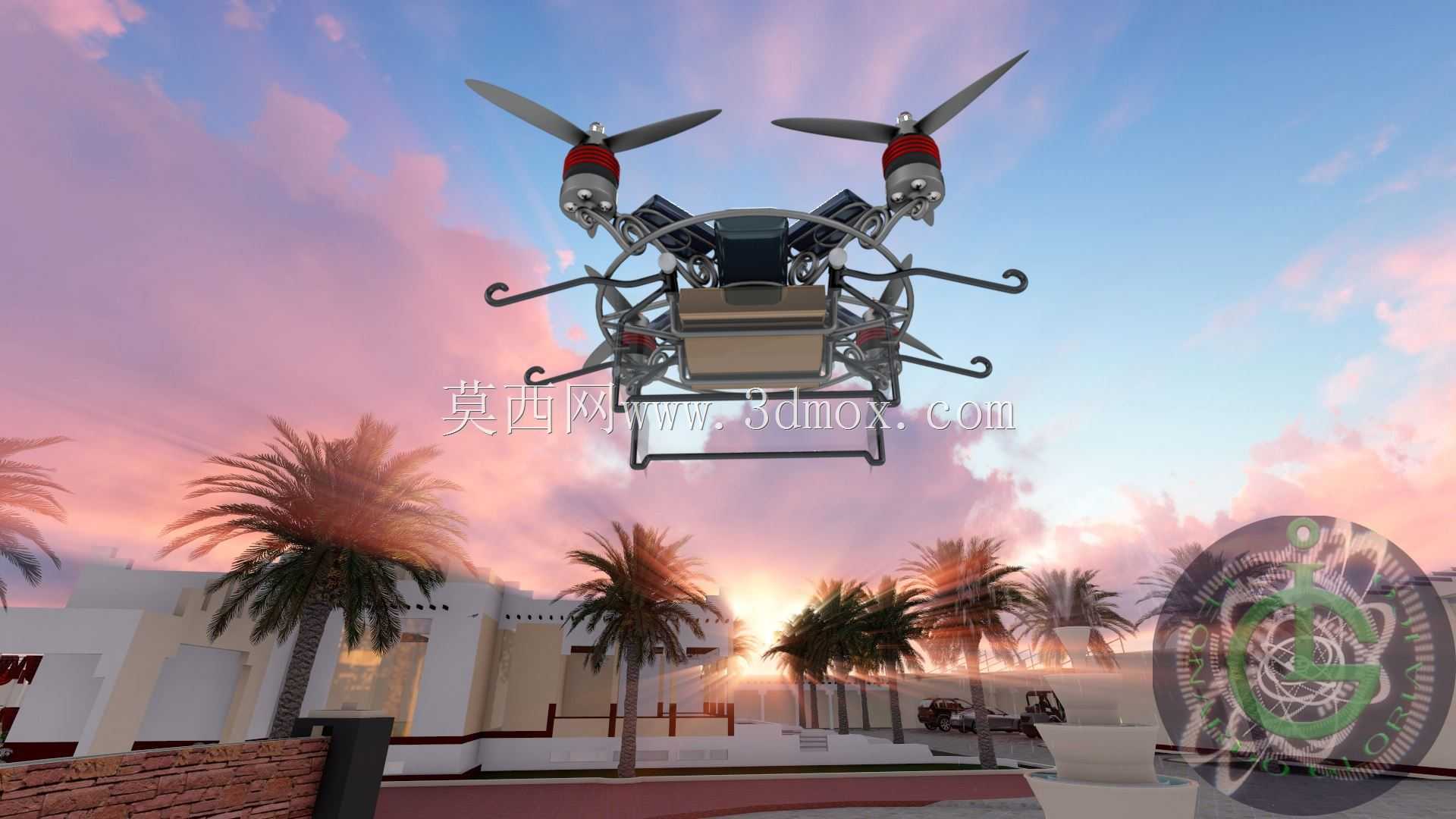

该四旋翼飞行器采用X型对称机架布局，四组动力单元沿中心舱体呈90度等角分布，这种布局能让各旋翼拉力在水平面内相互抵消反扭力矩，垂直方向合力直接转化为升力，姿态控制解算逻辑相对简洁，是小型多旋翼平台最成熟的构型之一。中心舱体采用上下分层结构，上层预留飞控、GPS模块与数传天线的安装位，下层布置电池仓与任务载荷挂点，电池仓采用快拆卡扣设计，可在不拆解机身的情况下快速更换动力电池，缩短连续作业的周转间隔。机臂与中心板采用嵌入式连接，配合锁紧件传递旋翼产生的弯矩与拉力，避免单纯依靠螺丝剪切受力，在保证连接刚度的同时控制整机自重。起落架采用前置两点式支撑结构，支腿向外倾斜形成稳定支撑面，可在起降时吸收地面冲击，同时为下方挂载的摄像设备预留离地间隙，防止镜头触地受损。动力端采用电机直驱螺旋桨方案，省去传动齿轮结构，降低机械故障概率与维护难度，电机座设置多组安装孔位，可适配不同轴距的电机安装尺寸。整机重心严格控制在旋翼旋转平面的几何中心附近，电池安装位位于重心轴线下方，可提升飞行过程中的姿态稳定性，降低飞控的修正负荷。该类小型四旋翼平台可应用于低空航拍测绘、场地巡检、安防监控、农林植保勘察等场景，通过更换下方挂载模块，可切换为摄像、小型物资投送、环境监测等不同功能。结构设计阶段需重点校核机臂的抗弯扭刚度，避免飞行过程中机臂共振导致姿态漂移；同时需控制各零部件的装配公差，保证四组电机轴线与机架平面的垂直度偏差在允许范围内，否则会引入额外的姿态修正阻力，降低续航效率。机架边缘做圆角过渡处理，既减少飞行过程中的气动干扰，也能在发生轻微碰撞时降低结构断裂风险。布线沿机臂内部凹槽走向，避免线材外露干扰螺旋桨气流，同时减少线材被外力剐蹭破损的概率。
