四旋翼小型无人机机身结构设计方案

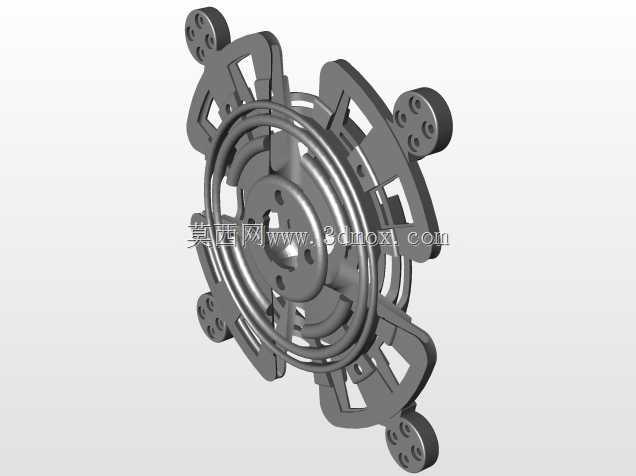

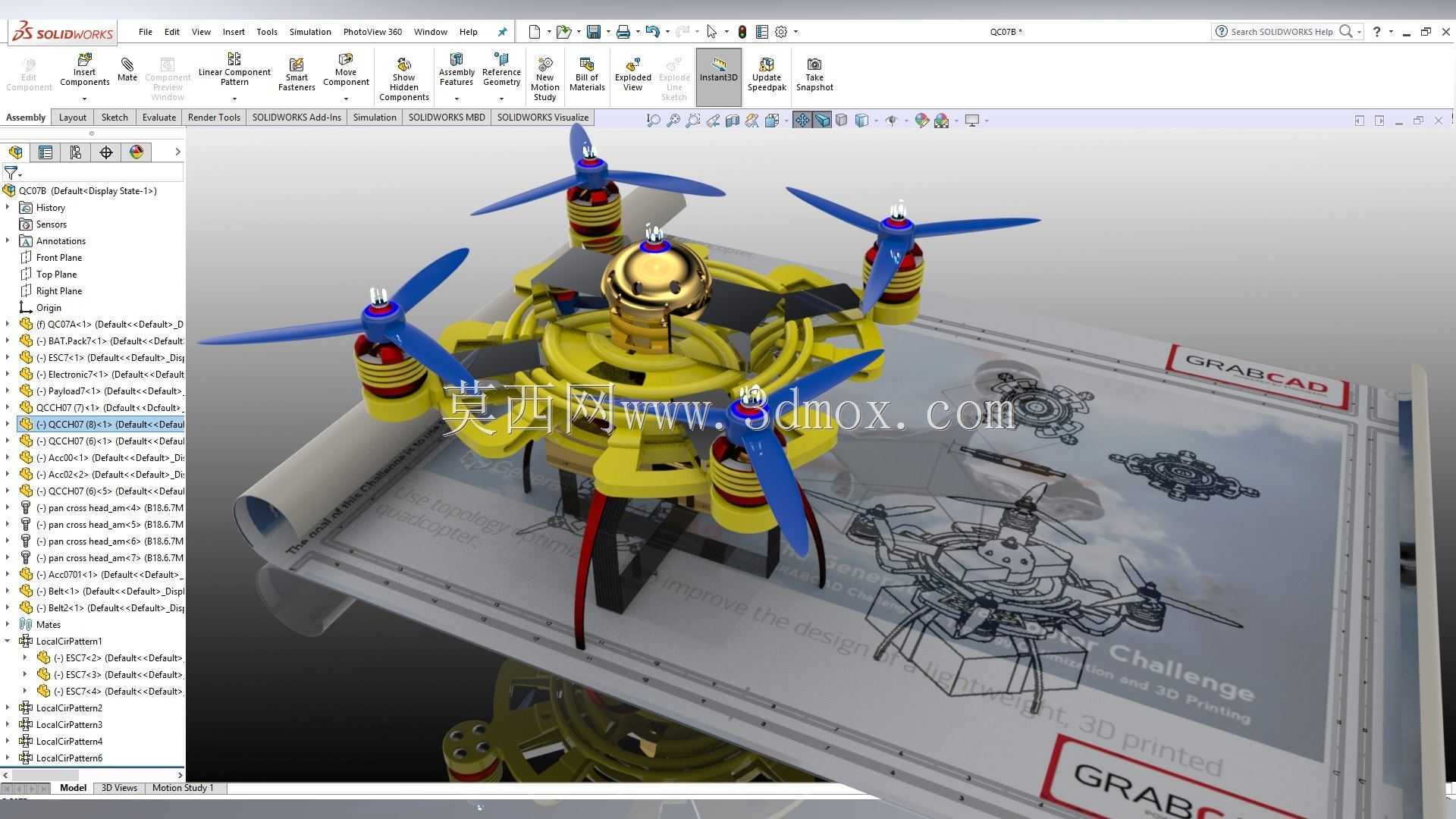

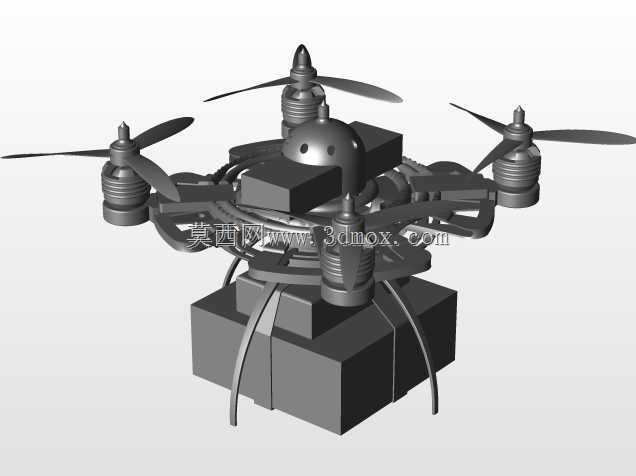

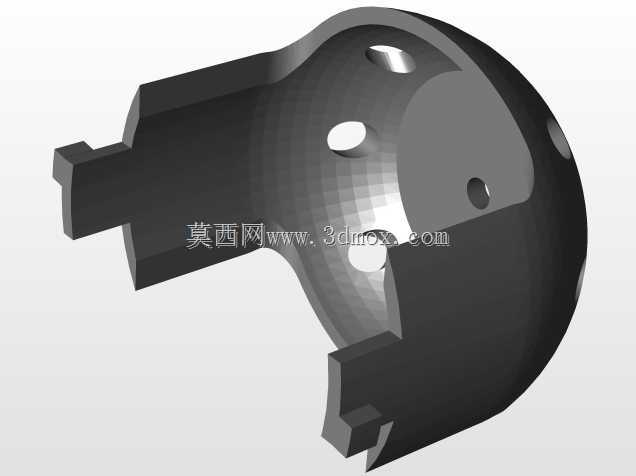

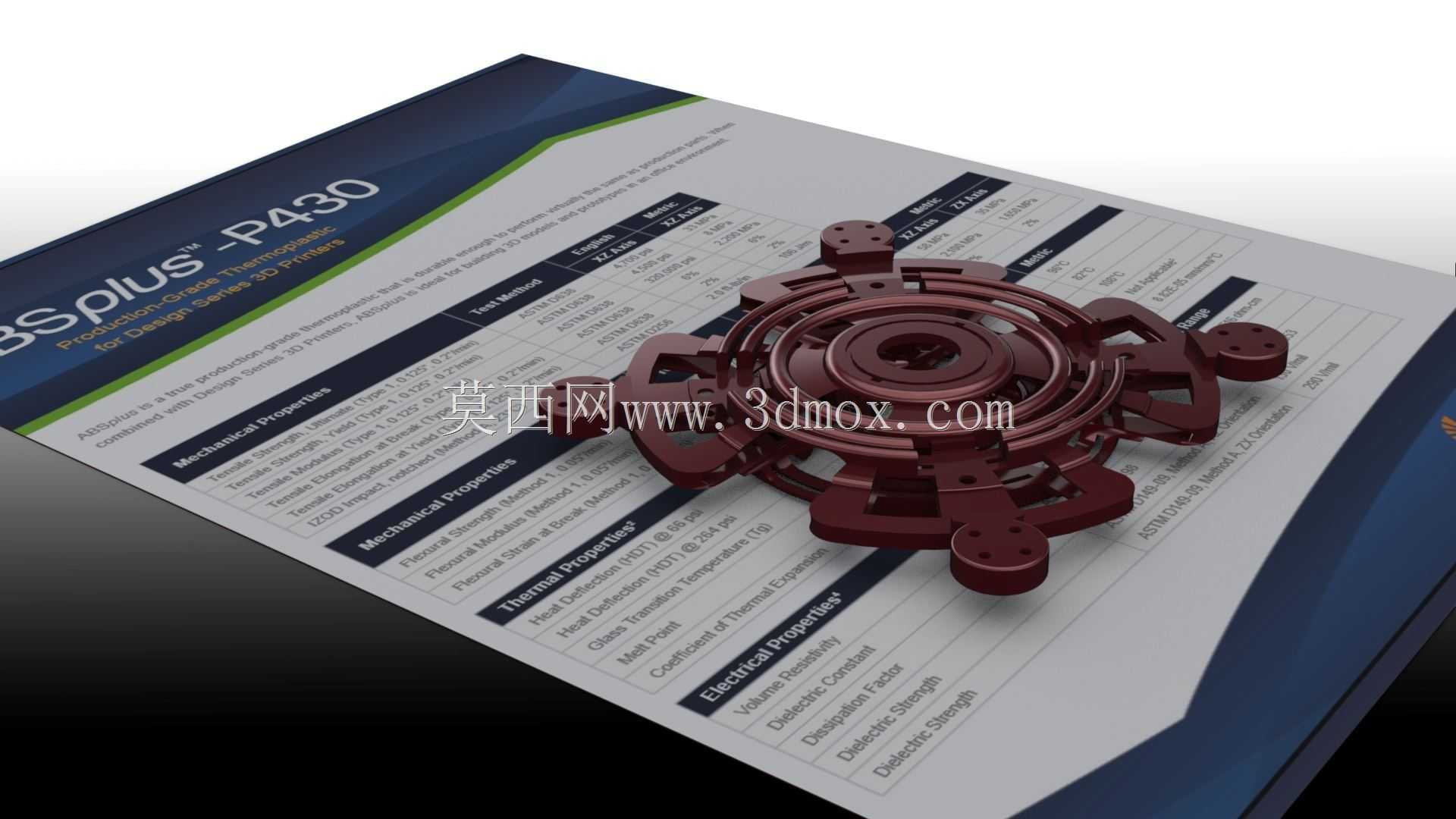

这套四旋翼飞行器的结构建模围绕小型低空作业场景展开，机身主体采用中心对称布局，四个旋翼臂沿中心舱体呈90度均匀向外延伸，从根源上抵消单旋翼转动带来的反扭矩，保证飞行姿态的自稳定性。中心舱体顶部预留了飞控板、GPS模块与电池仓的安装空间，侧壁设置有走线槽与卡扣位，可将电调信号线、电源供电线规整收纳在结构内部，避免飞行过程中线缆晃动干扰旋翼气流，也减少外露线材被异物勾挂的风险。

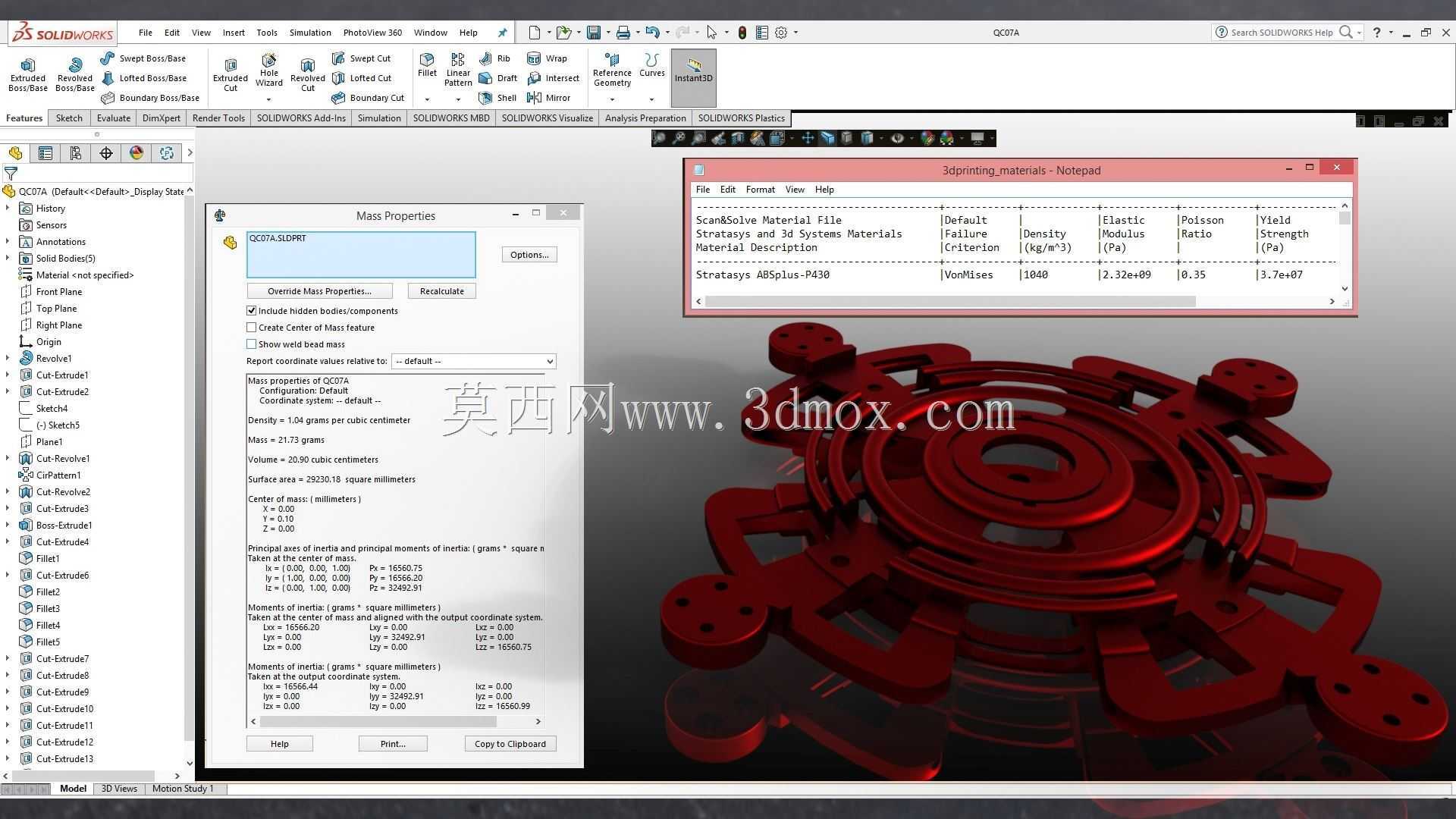

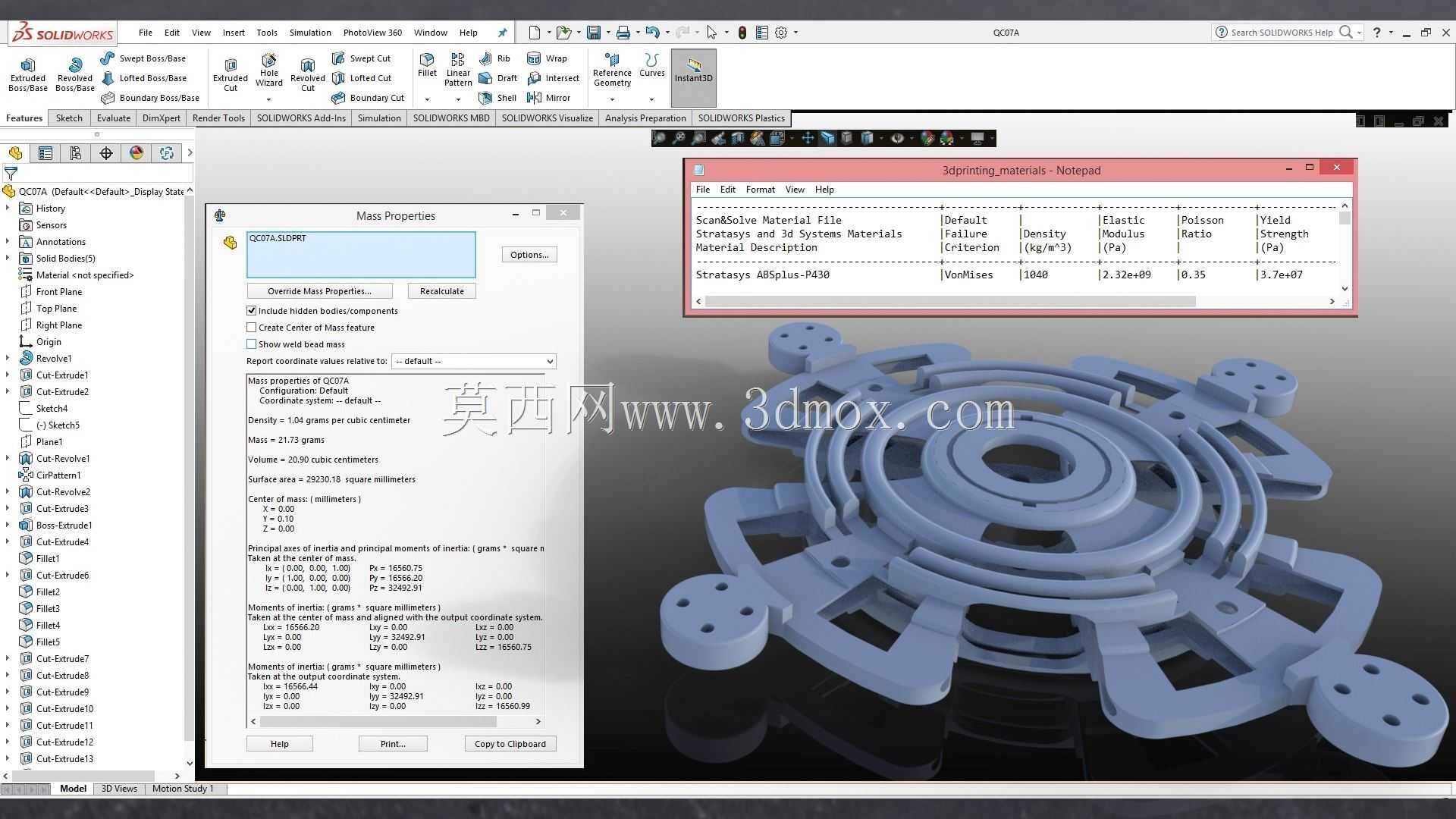

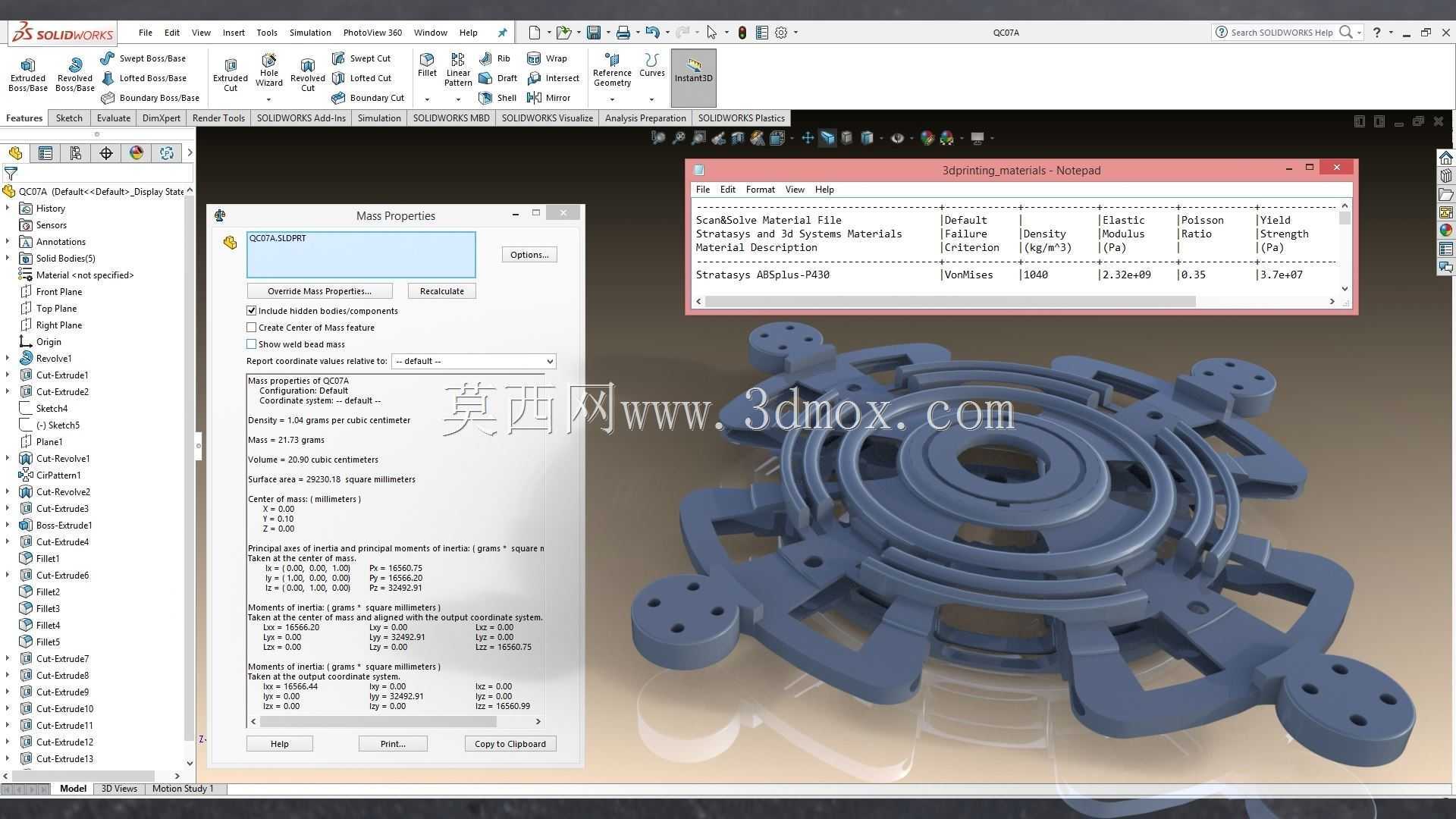

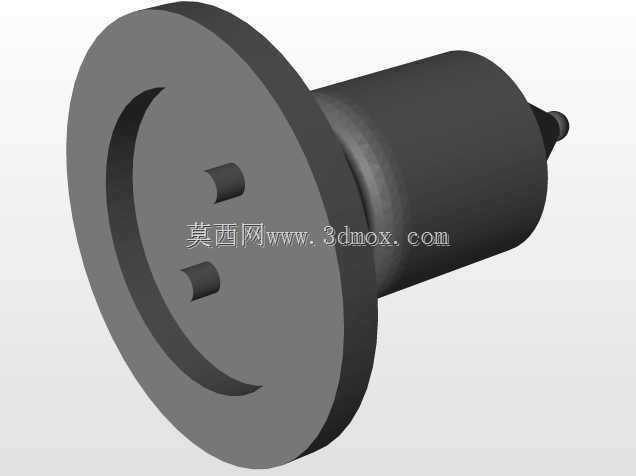

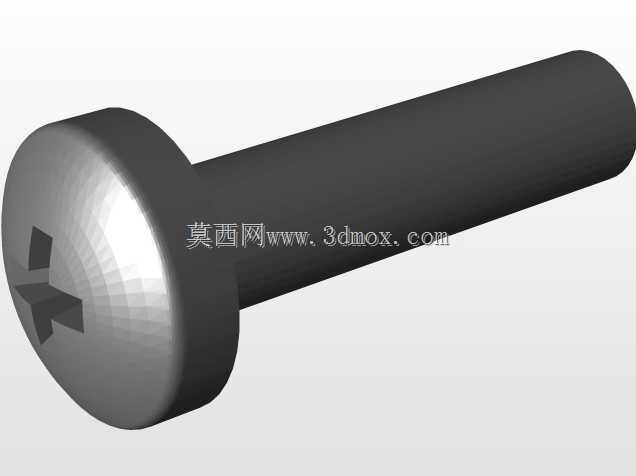

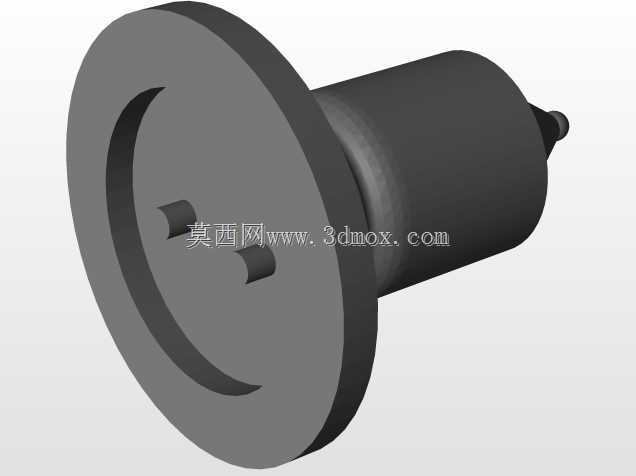

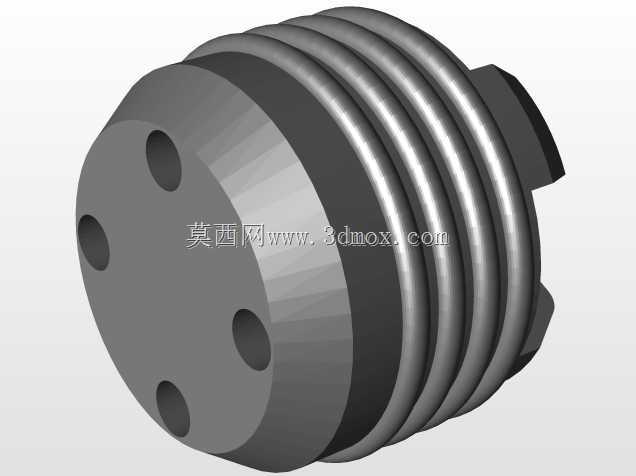

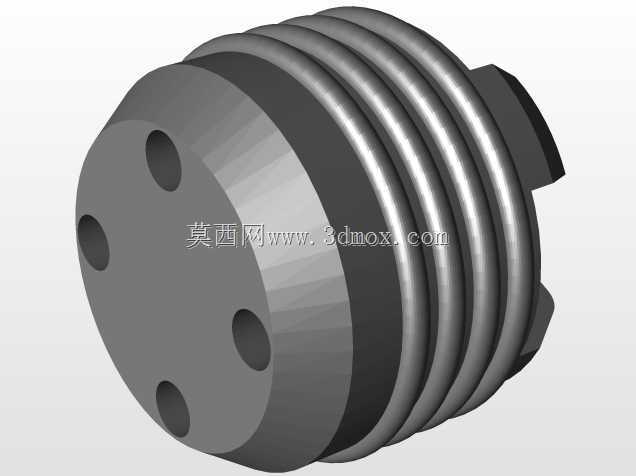

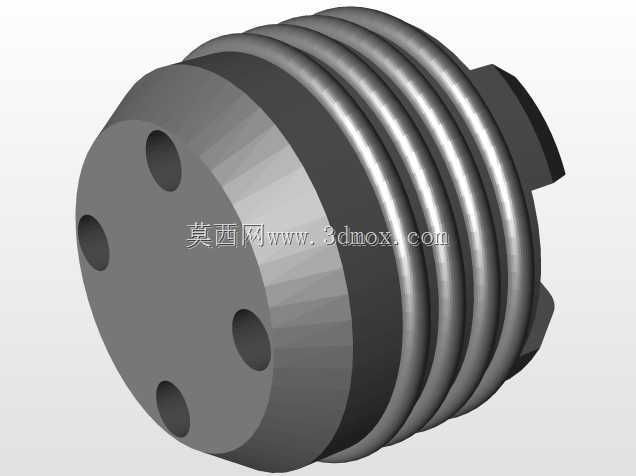

旋翼臂末端的电机安装座做了下沉式设计，电机轴线与机身平面保持垂直，座体周围预留了四个标准安装孔位，适配常用的微型无刷电机，安装面的平面度公差控制在0.1mm以内，避免电机安装倾斜导致飞行姿态偏移。臂身与中心舱体的衔接位置做了加厚圆角过渡，分散起降冲击与飞行振动带来的应力集中，经测算机身主体空载质量仅21.73克，在保证结构强度的前提下尽可能降低自重，提升有效载荷能力与续航表现。

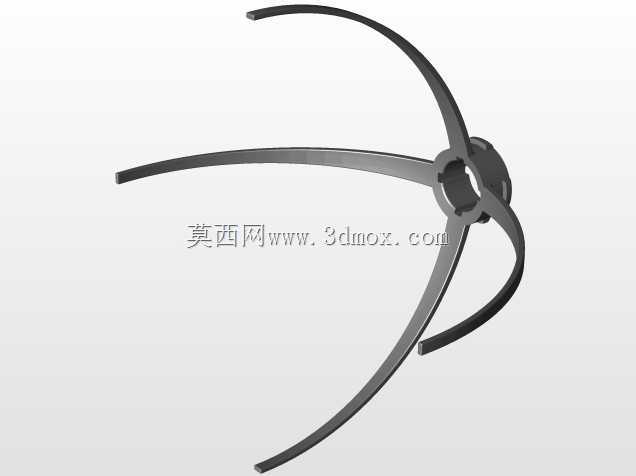

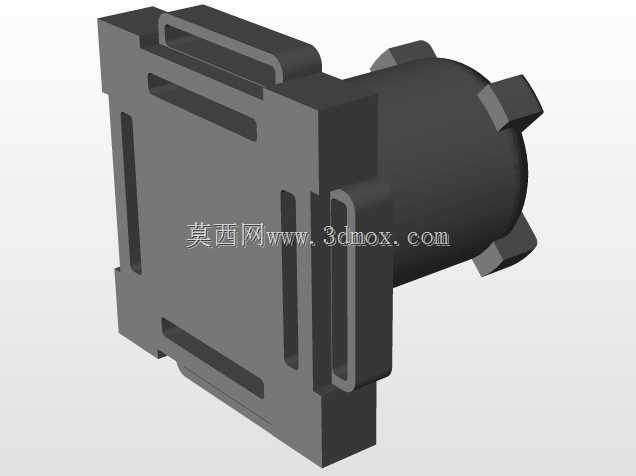

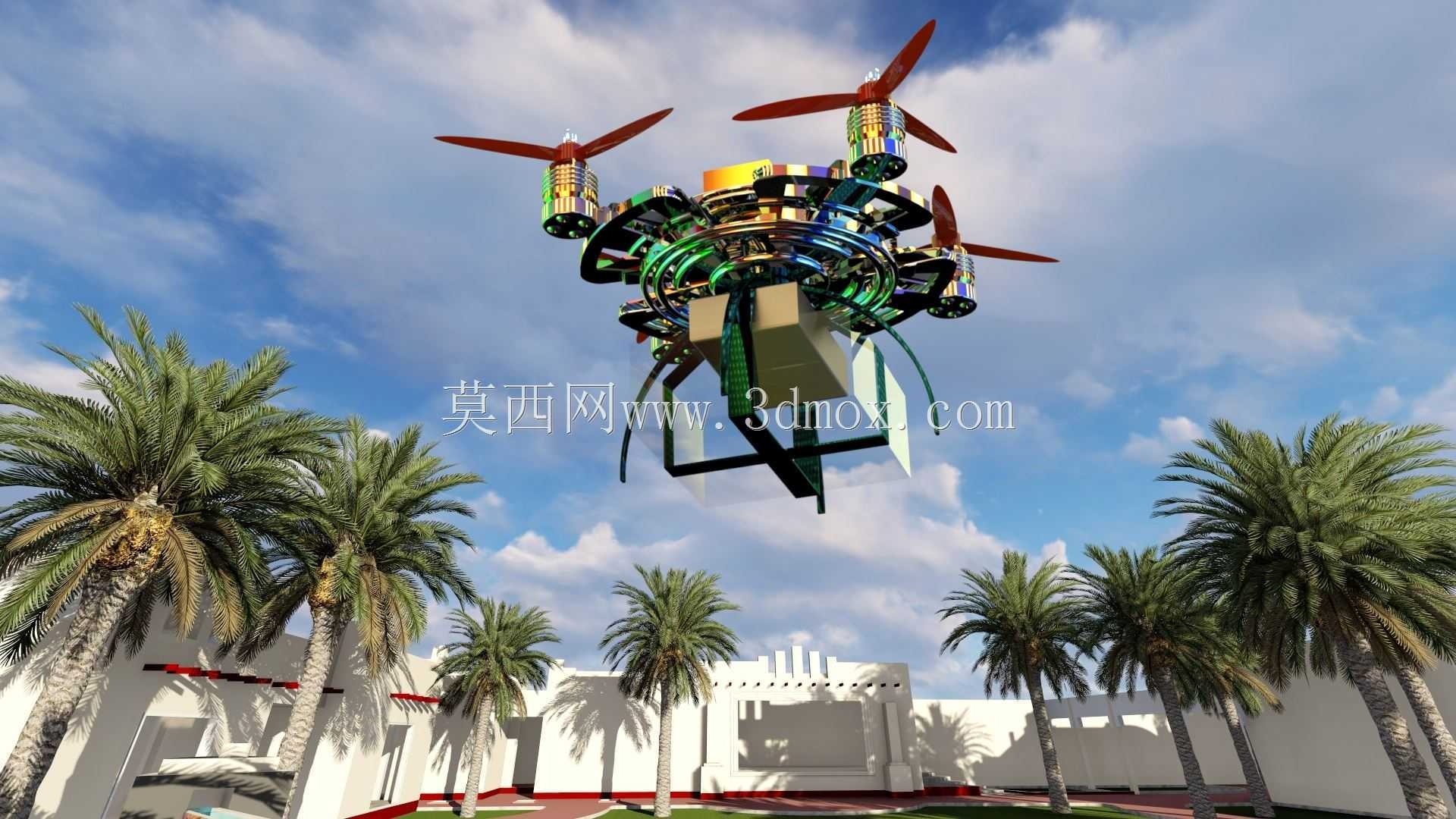

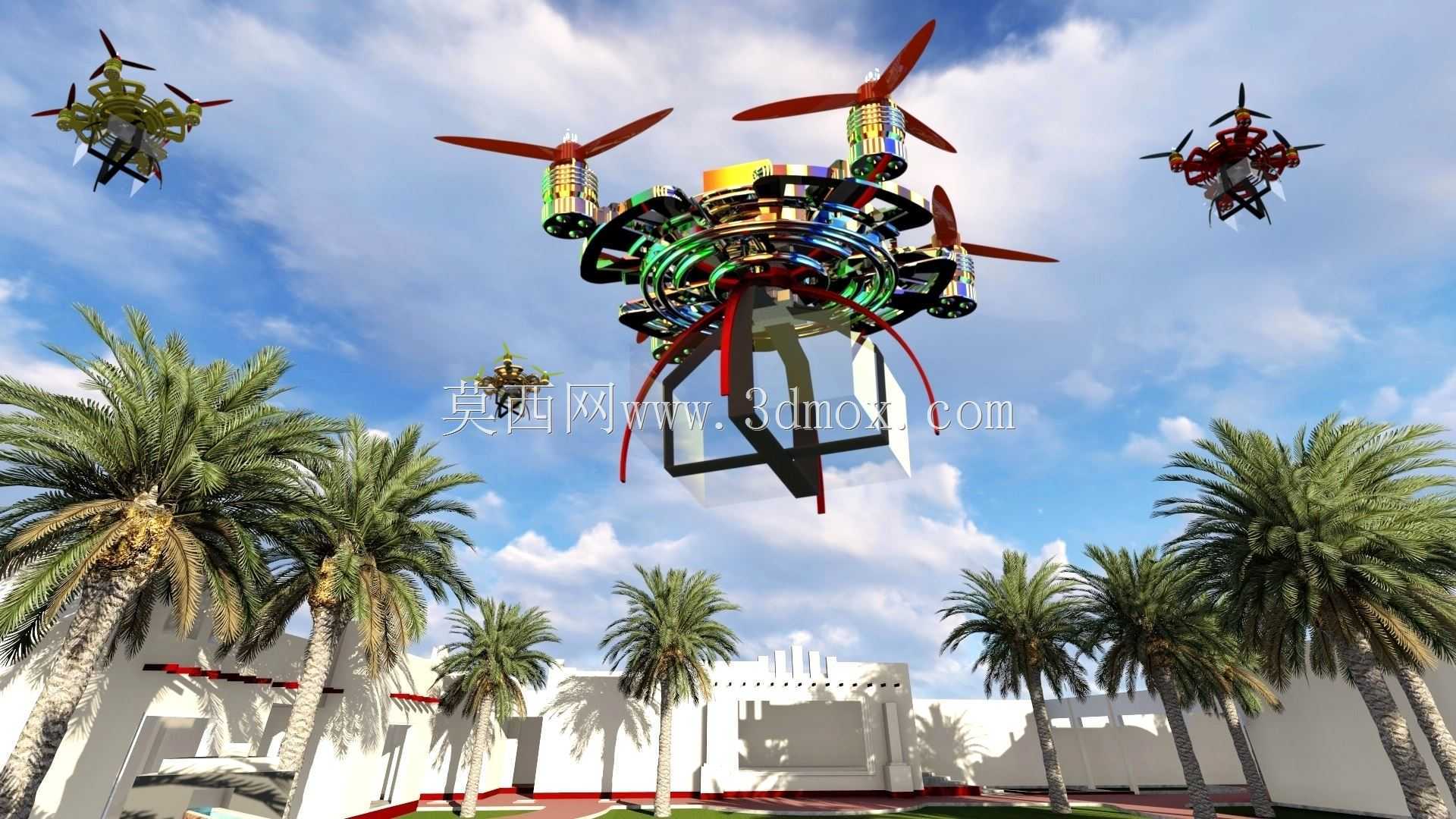

日常作业中，这类小型四旋翼可搭载微型摄像头完成低空航拍、厂区巡检、场地测绘等任务，也可作为高校航空航天专业的飞控算法验证平台。设计阶段优先考虑了零部件的可替换性，旋翼臂与中心舱采用分体式连接结构，单臂受损后可单独拆卸更换，无需整体报废机身；起落架采用细长弹性支腿结构，从旋翼臂下方延伸而出，着陆时可通过自身形变缓冲冲击，同时支腿高度预留了足够的云台安装空间，避免机载摄像头在起降过程中触碰地面。

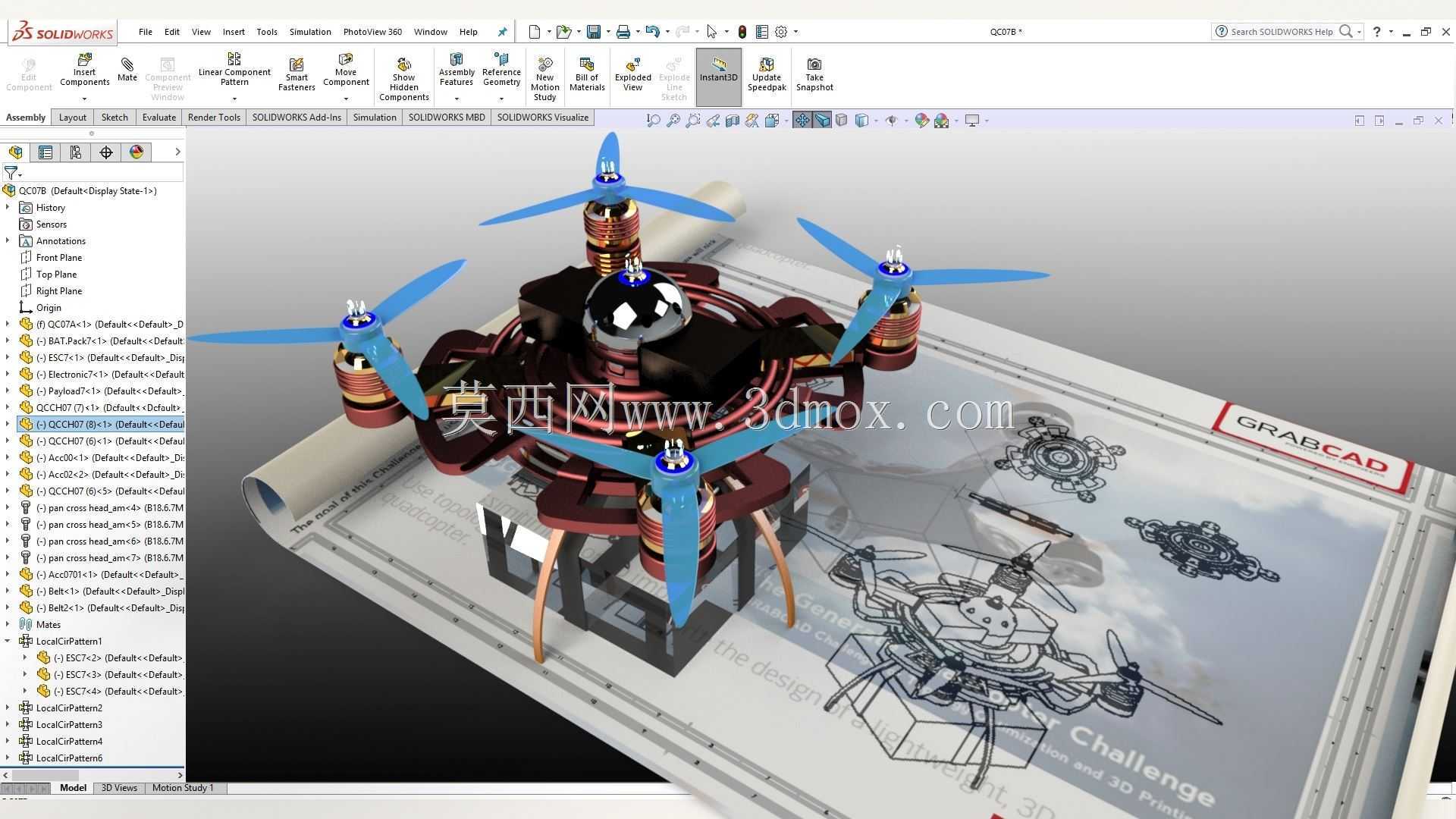

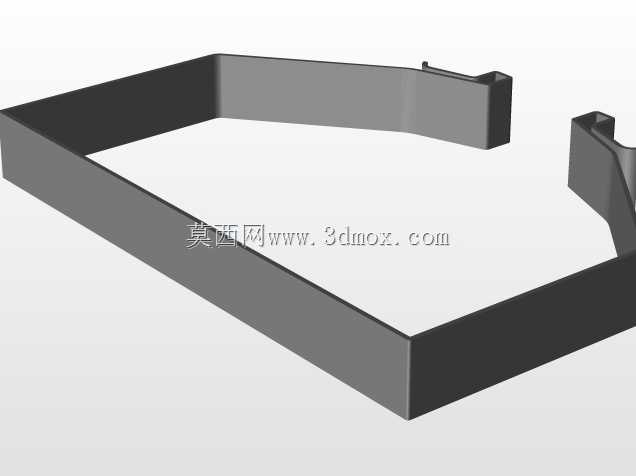

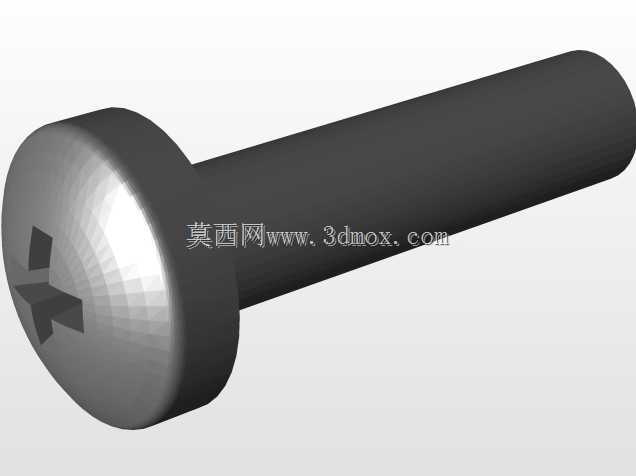

建模过程中对整机的气动边界做了校核，四个旋翼的旋转平面互不重叠，相邻旋翼的气流干扰区域控制在最小范围，机身最大外廓尺寸以旋翼旋转直径为边界，可适配常规的便携收纳包。中心舱底部预留了通用设备安装孔位，可根据不同任务需求更换航拍云台、气体检测模块、小型抛投装置等外设，机身内部的电池仓尺寸兼容多款常规锂聚合物电池，仓盖采用快拆结构，可快速完成电池更换作业。整机的装配逻辑完全按照实际装机流程搭建，所有连接位的孔位、间隙均符合实际装配公差要求，可直接用于3D打印验证与后续的飞控调试工作。
