轻量化四轴航拍无人机机架结构设计

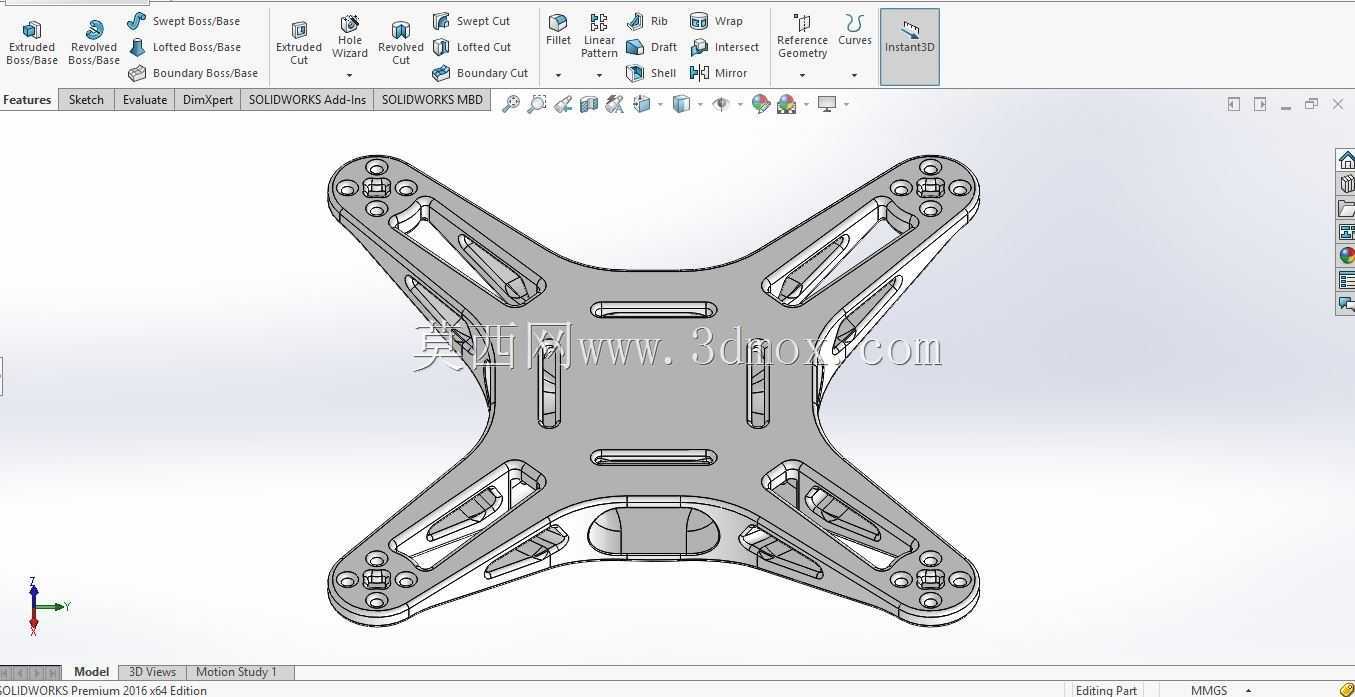

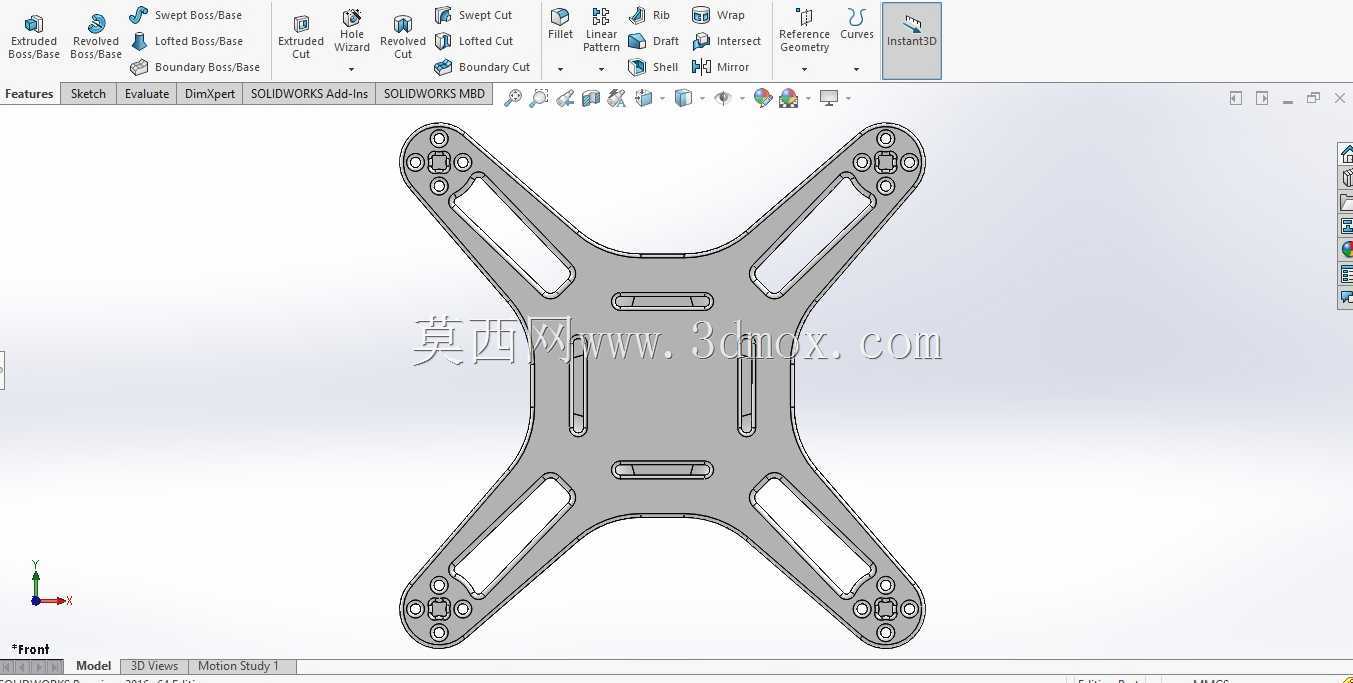

这套四轴机架的核心定位是面向小型消费级航拍与室内外巡检场景，作为飞控、电池、动力组与摄像载荷的安装基体，整体采用十字形对称布局，四个机臂从中心舱体向外等角度延伸，能让四组旋翼的拉力轴线均匀分布在重心四周，降低飞行姿态调整时的耦合干扰，提升悬停稳定性与航线跟踪精度。

从实际装机边界来看，中心舱体预留了分层安装空间，上层可叠放飞控板与GPS模块，下层容纳锂电池与电调，侧壁的开槽既用于走线，也能在飞行时引导气流带走电调工作产生的热量。机臂末端的安装孔位按照主流微型无刷电机的孔距设计，可直接固定电机座，相邻孔位的同轴度与平面度在建模时做了公差约束，避免电机安装面倾斜导致旋翼盘面不水平，进而引入不必要的振动与动力损耗。

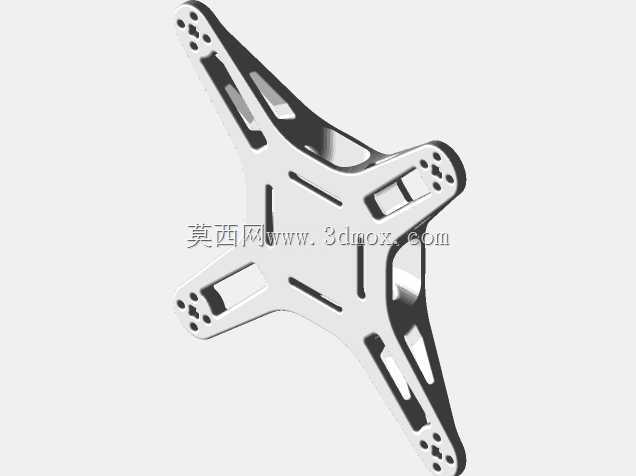

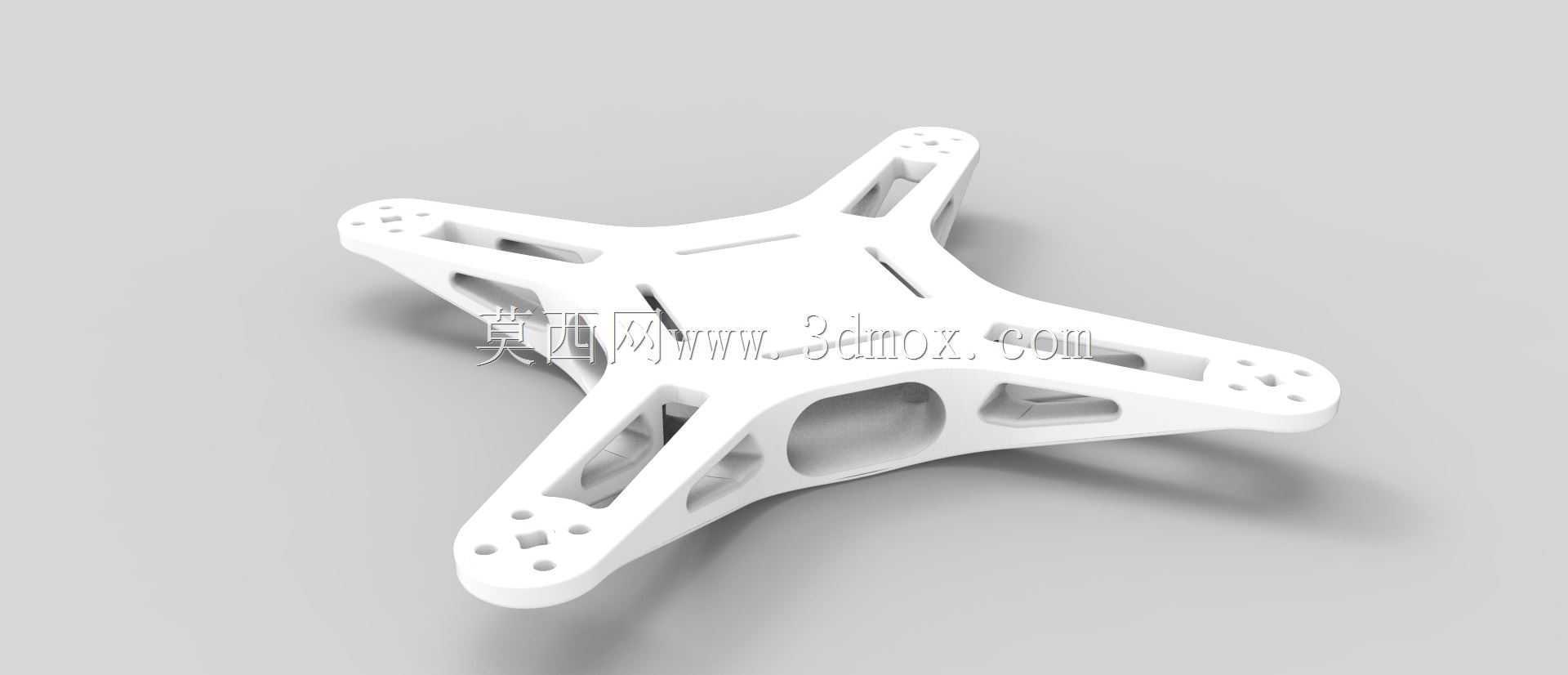

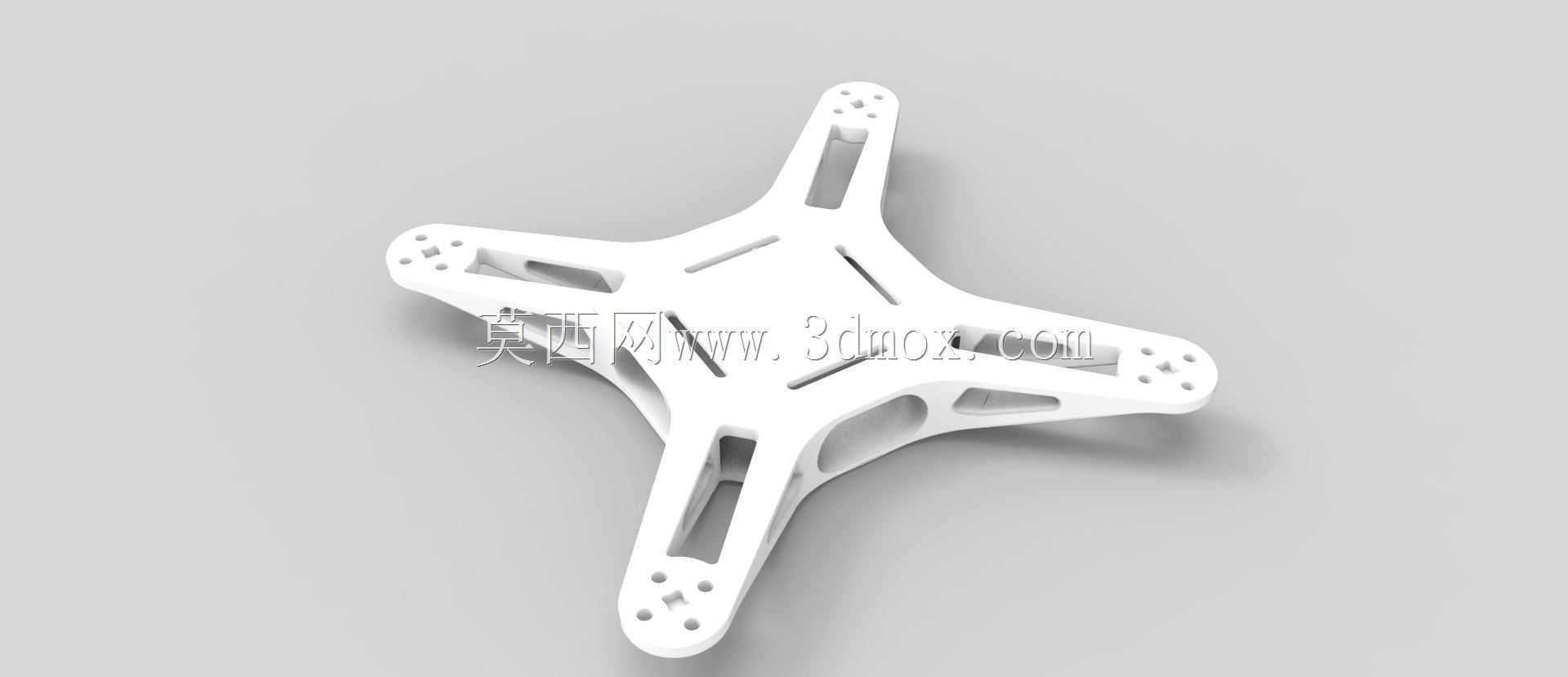

机架整体大量采用镂空挖槽设计，并非单纯追求外观效果，而是在保证机臂抗弯、抗扭截面模量的前提下削减非受力区域的材料厚度。机臂根部与中心舱衔接的位置做了圆弧过渡和加强筋布局，能分散降落冲击与机动飞行时的交变应力，减少长期使用后出现裂纹的风险。臂身的长条形镂空同时兼顾了减重与布线需求，电调控制线可沿臂内空腔走到中心舱，避免线材外露受风阻影响或被螺旋桨剐蹭。

起落与载荷安装方面，机架底部预留了摄像云台的连接孔位，孔位分布围绕整机重心设置，可减小云台重量对飞行配平的影响。机身下部的开放空间也为电池更换提供了操作余量，不需要拆解上部飞控即可快速完成电池拆装。四个机臂末端还设计了LED灯位与辅助安装孔，可用于加装夜航指示灯或小型避障传感器，拓展夜间巡检与复杂环境飞行的使用需求。

结构建模时重点校核了机臂在极限拉力下的挠度变形，通过调整臂身截面高度与内部筋条走向，把变形量控制在不影响旋翼效率的范围内。中心舱上盖的开槽用于散热与功能按键露出，侧边的卡扣与螺柱结合结构可在保证舱体闭合强度的同时简化装配流程。整套机架没有多余的装饰性凸起，所有外轮廓都服务于气动减阻、装配避让和结构强度，适合用于小型四轴飞行器的结构验证、配件改装以及教学场景下的飞行动力系统搭建。
