牛顿摆动量守恒演示装置结构设计

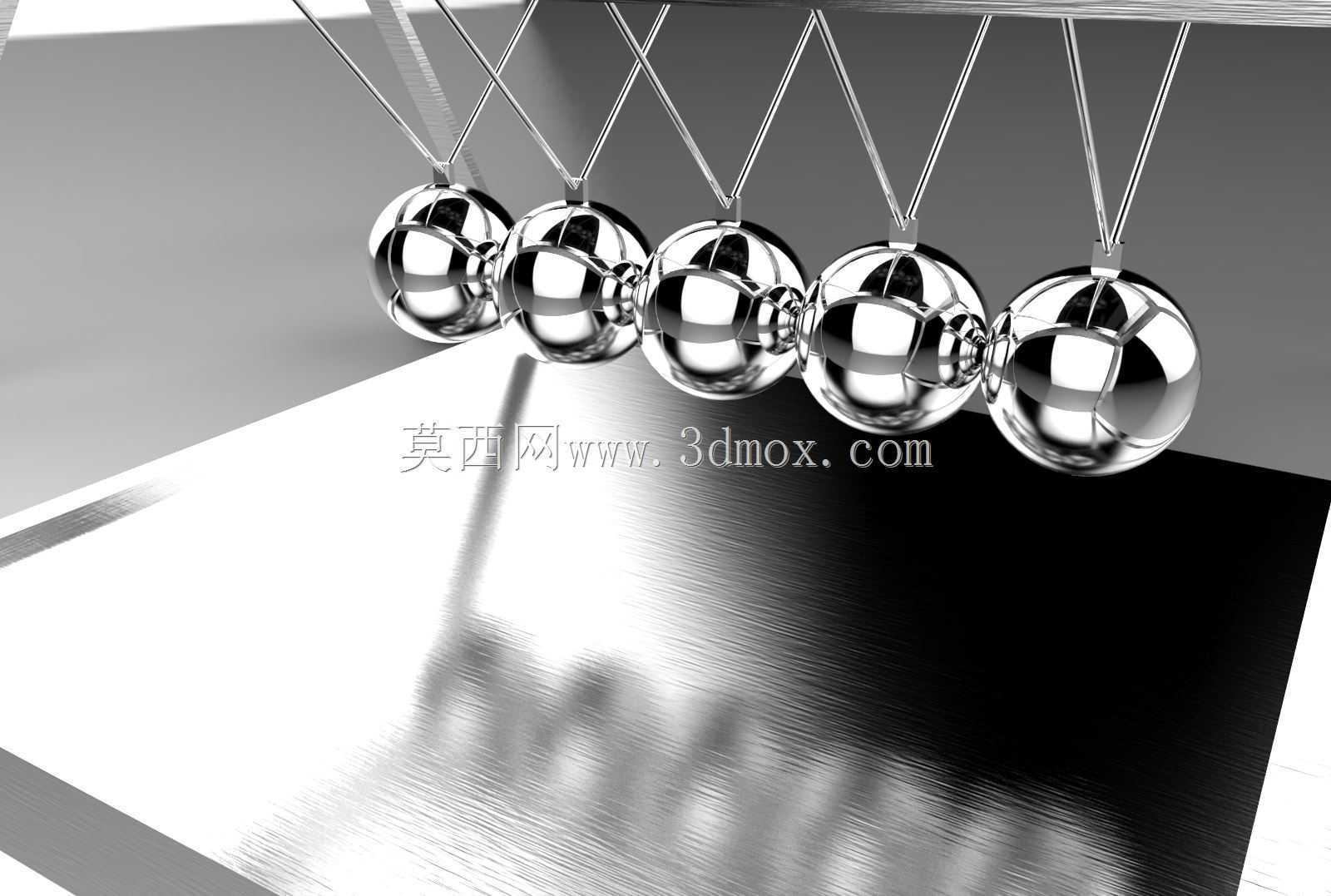

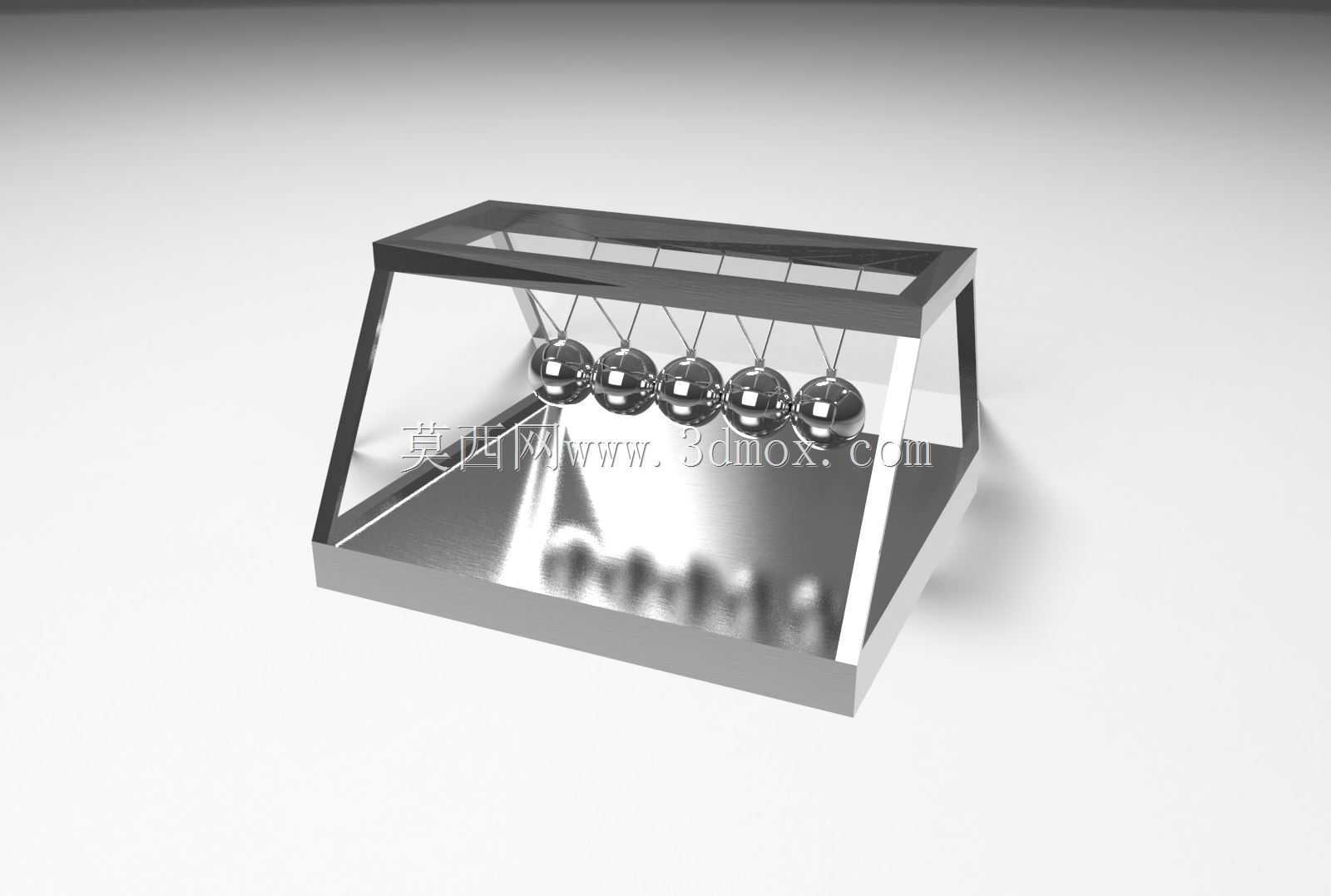

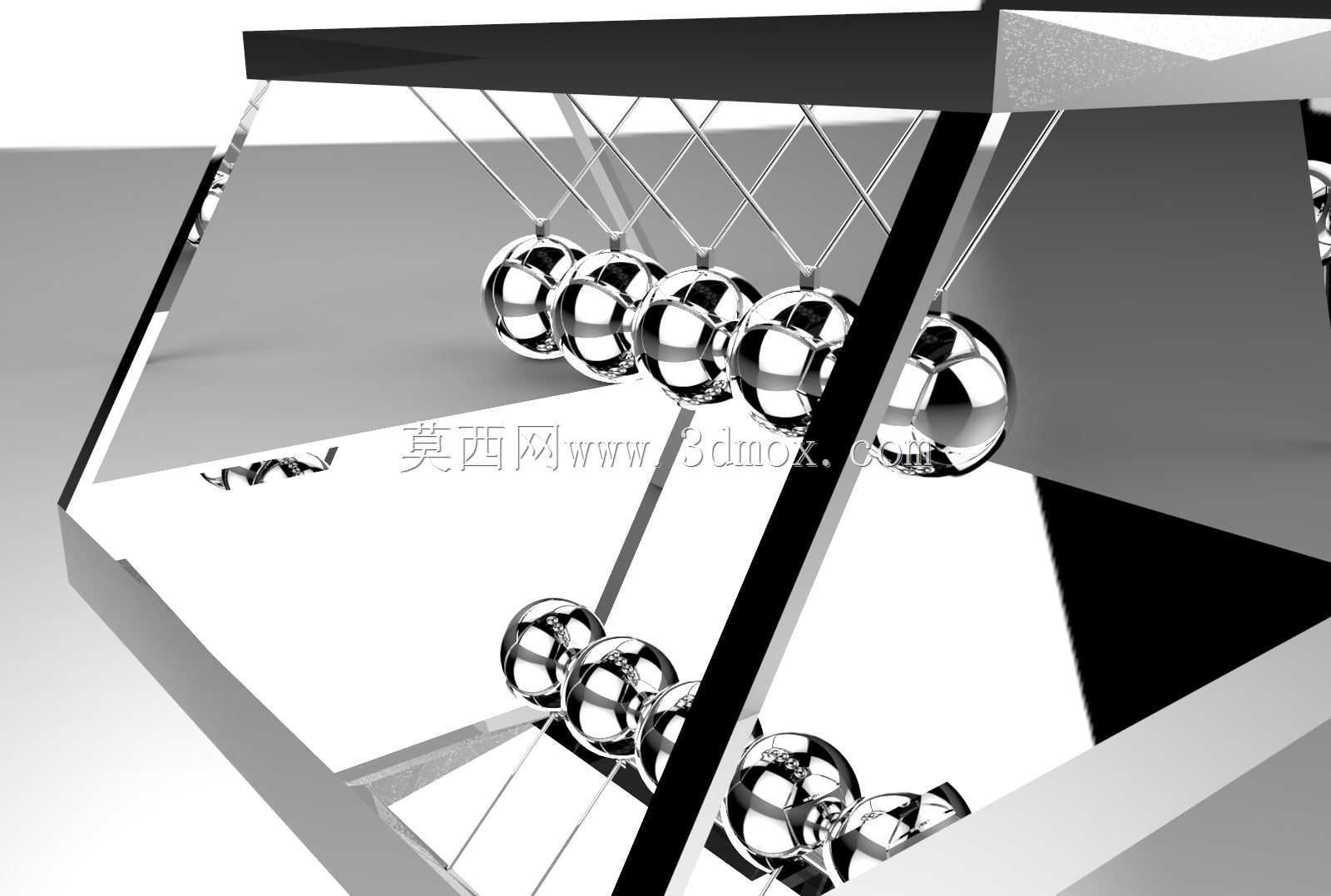

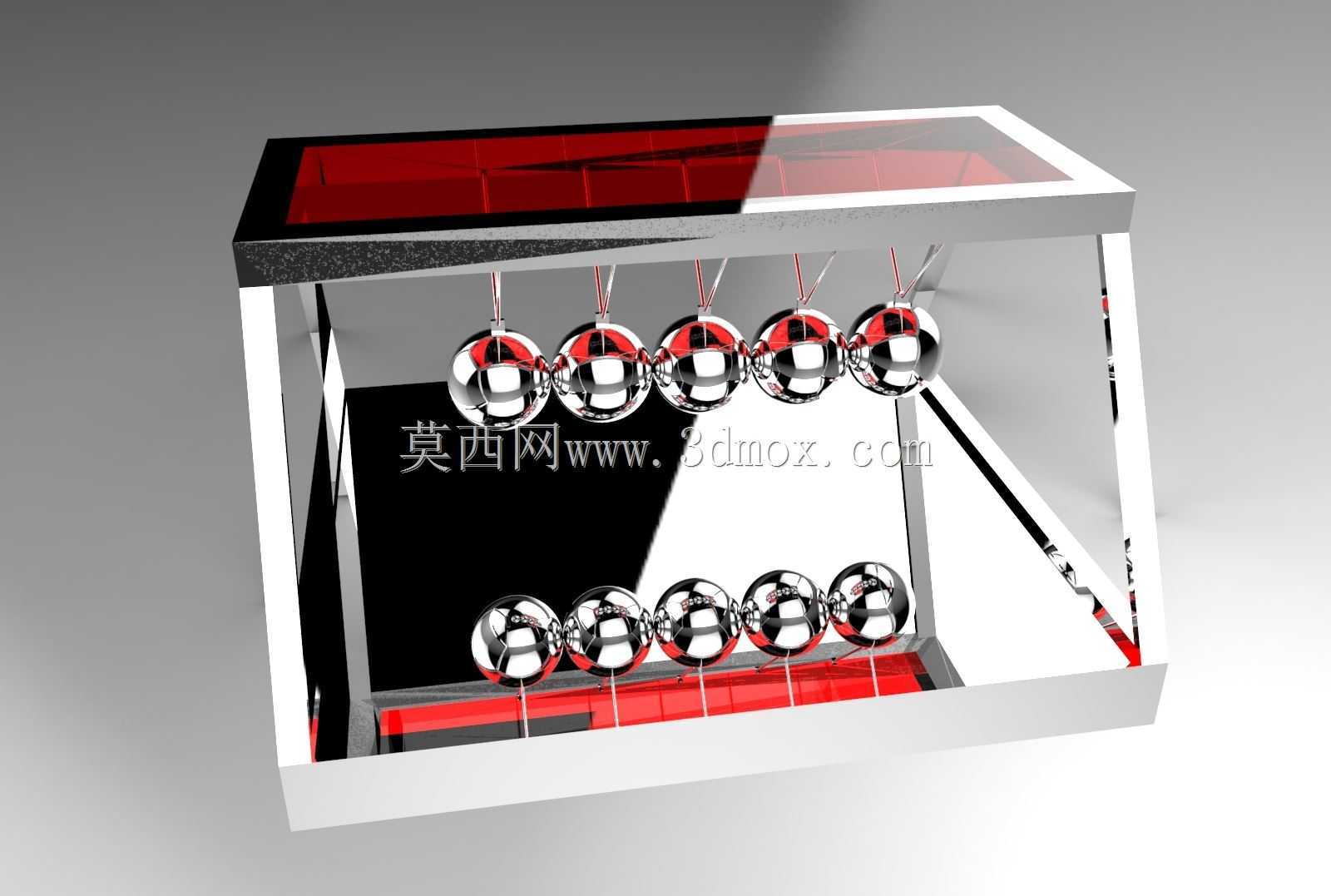

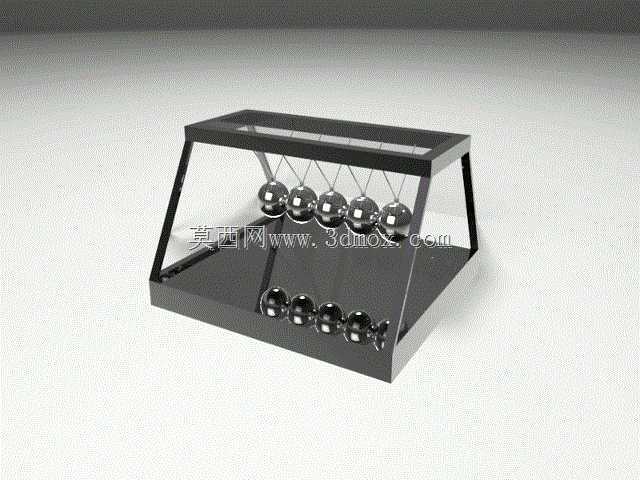

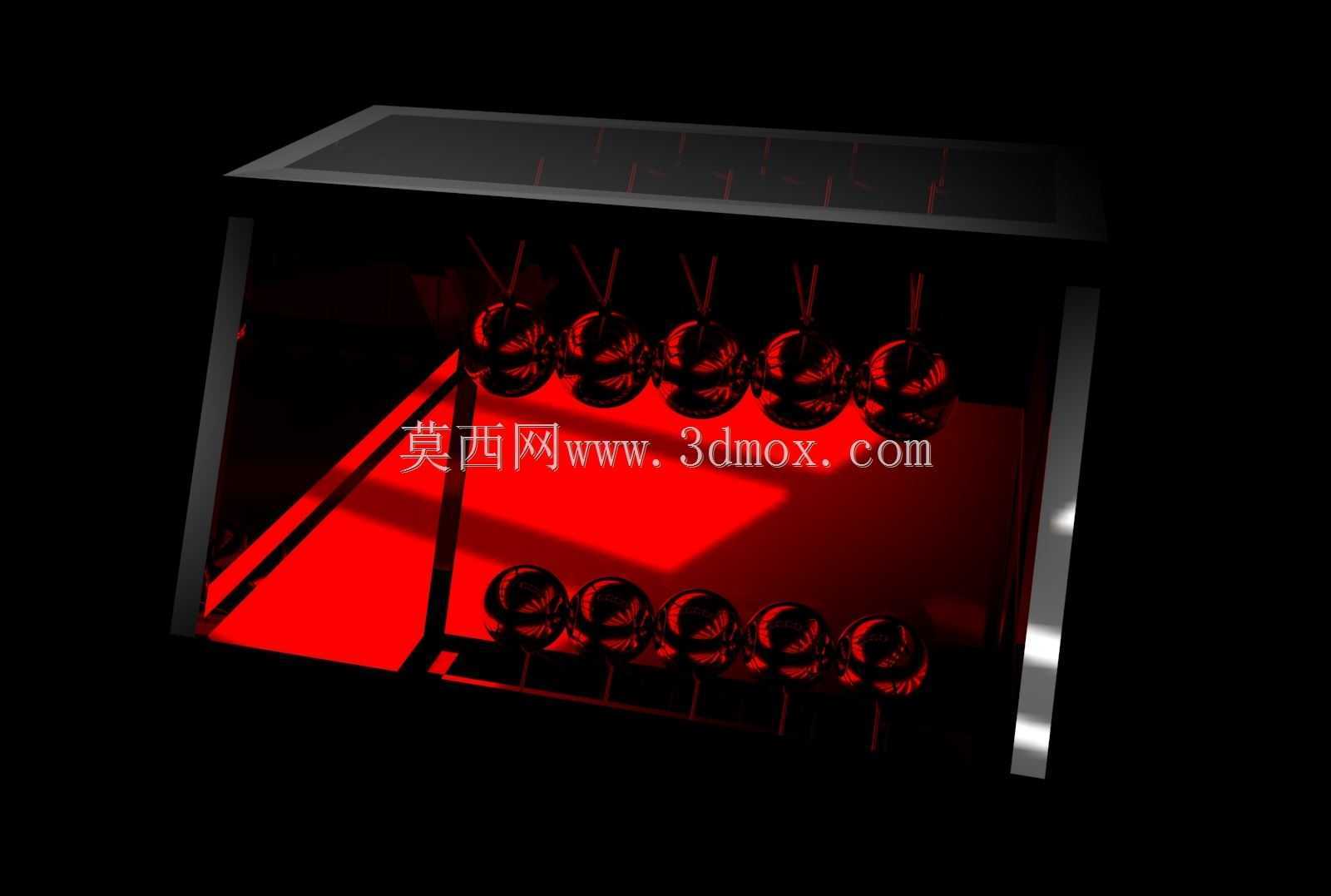

这套牛顿摆装置的结构设计核心在于通过等质量刚性球体的正碰，直观呈现动量与能量传递的物理过程，常被放置于物理实验室、科普展厅以及工程力学教学场景中，也可作为桌面演示件用于机械原理的具象化讲解。框架采用双侧斜撑的梯形构型，相比直立柱式结构拥有更宽的底部支撑面，摆球受冲击产生往复摆动时，整体重心始终落在支撑边界以内，可有效避免装置发生侧翻。顶部横梁预留了均匀排布的挂点，用于固定悬挂摆球的细钢索，每根钢索的长度经过严格配算，确保五个摆球的球心处于同一水平轴线上，相邻球面刚好贴合无间隙，这是保证碰撞过程中动量沿轴线直线传递、减少侧向分力损耗的关键。摆球选用高密度金属材质加工，球面经过抛光处理，刚性高、形变小，碰撞时的能量损失主要来自空气阻力和微小的材料内耗，能够在多次连续碰撞中保持较好的演示效果。底部基座为实心结构，一方面通过自重进一步提升整机稳定性，另一方面可承接意外脱落的部件，同时为整个框架提供刚性安装基准。从安装边界来看，装置的横向尺寸由摆球数量和单球直径决定，纵向预留出摆球抬起后的摆动空间，高度方向则需保证钢索有足够的悬挂长度，使摆动周期处于便于观察的合理区间。设计过程中需要重点校核挂点的位置精度，若两侧挂点不对称，摆球摆动时会出现扭转，直接影响碰撞的对中性；框架的斜撑角度也需经过受力验算，保证碰撞产生的水平冲击力能够顺畅传递至基座，不会让框架出现明显晃动。这类装置虽不属于生产型设备，但其结构设计逻辑与工业中常用的缓冲、限位、碰撞测试机构有共通之处，建模时需要处理钢索与球体的连接配合、框架各杆件的拼接定位，同时要还原多球依次碰撞的运动关系，对于理解刚性体接触、动量传递的机械原理有很强的参考价值。
