户外摄像用碳管电控平移云台

该结构面向外景拍摄、延时摄影、机位重复运动和小范围轨道运镜等场景，核心是把相机承载、角度调整与直线移动整合到一套紧凑机构中。云台本体负责俯仰与回转方向的姿态控制，底部滑台沿铝型材导轨运行，可在三脚架、台架或临时支撑面上形成稳定的拍摄路径。相比单纯手持或固定脚架，这种组合能够在不增加大型摄影器材负担的前提下，获得平滑、可重复的镜头运动。

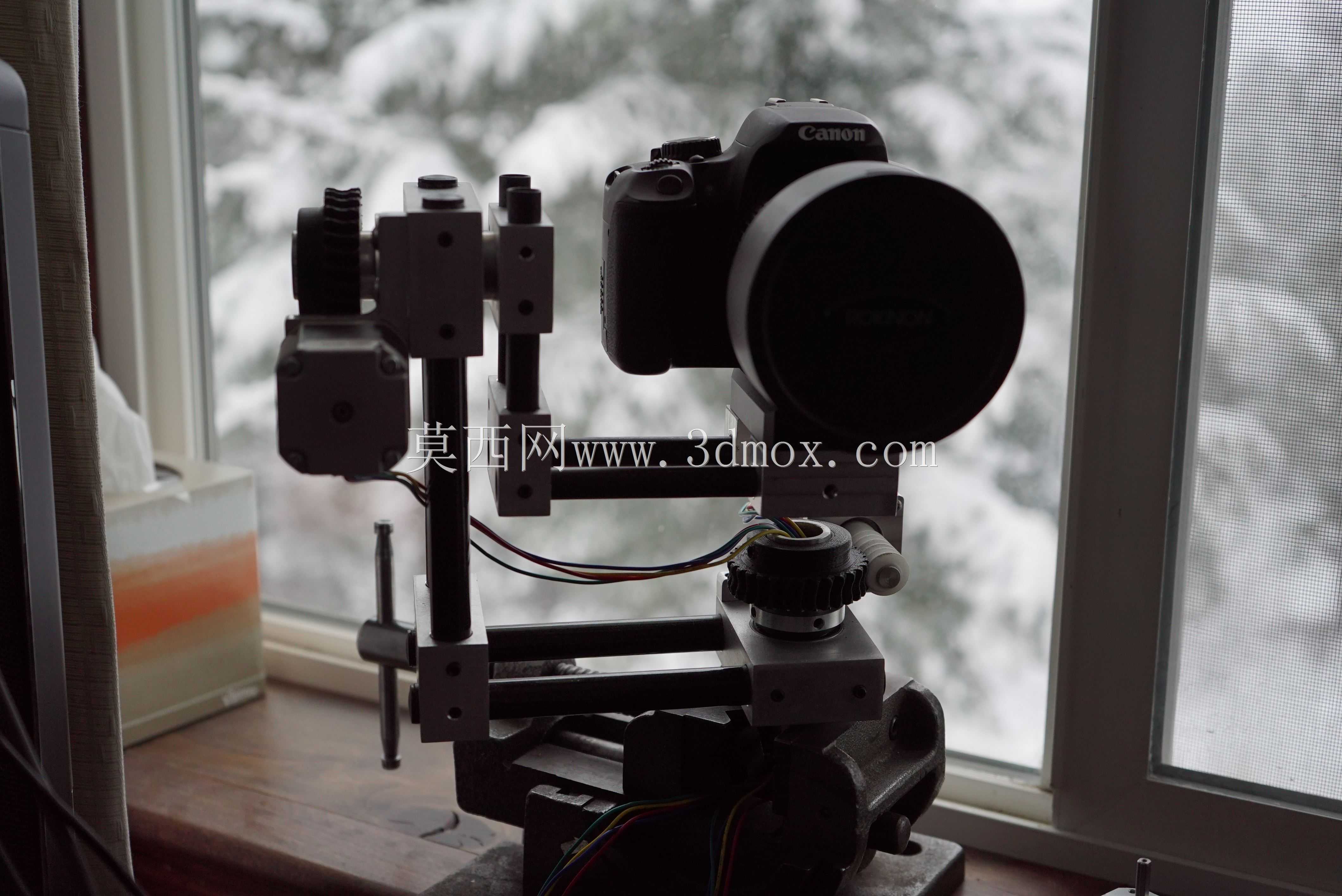

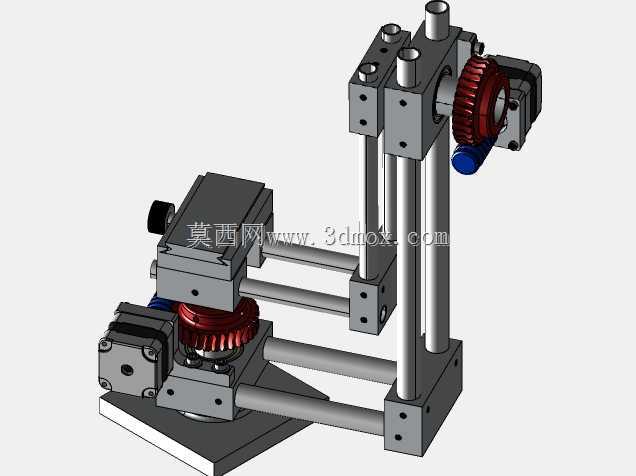

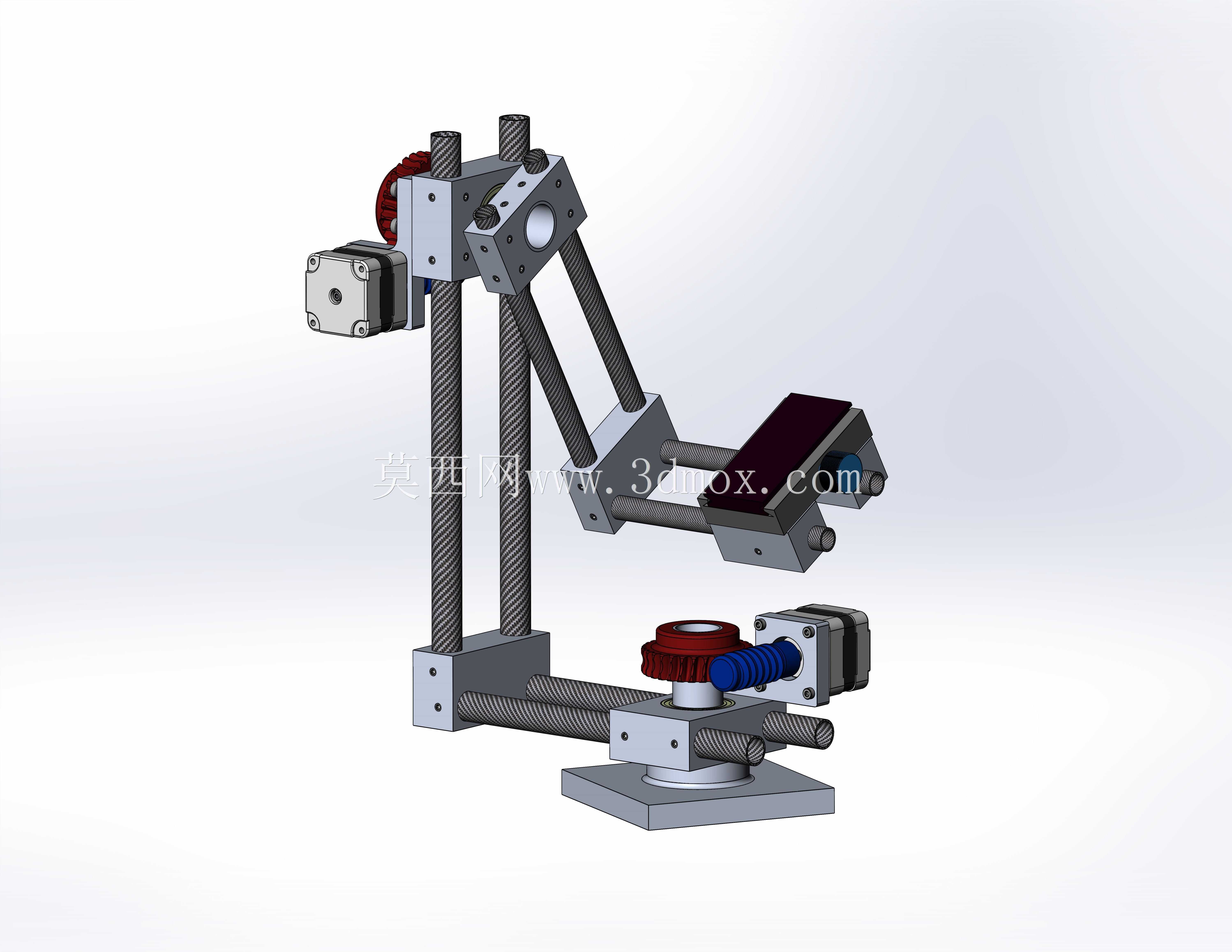

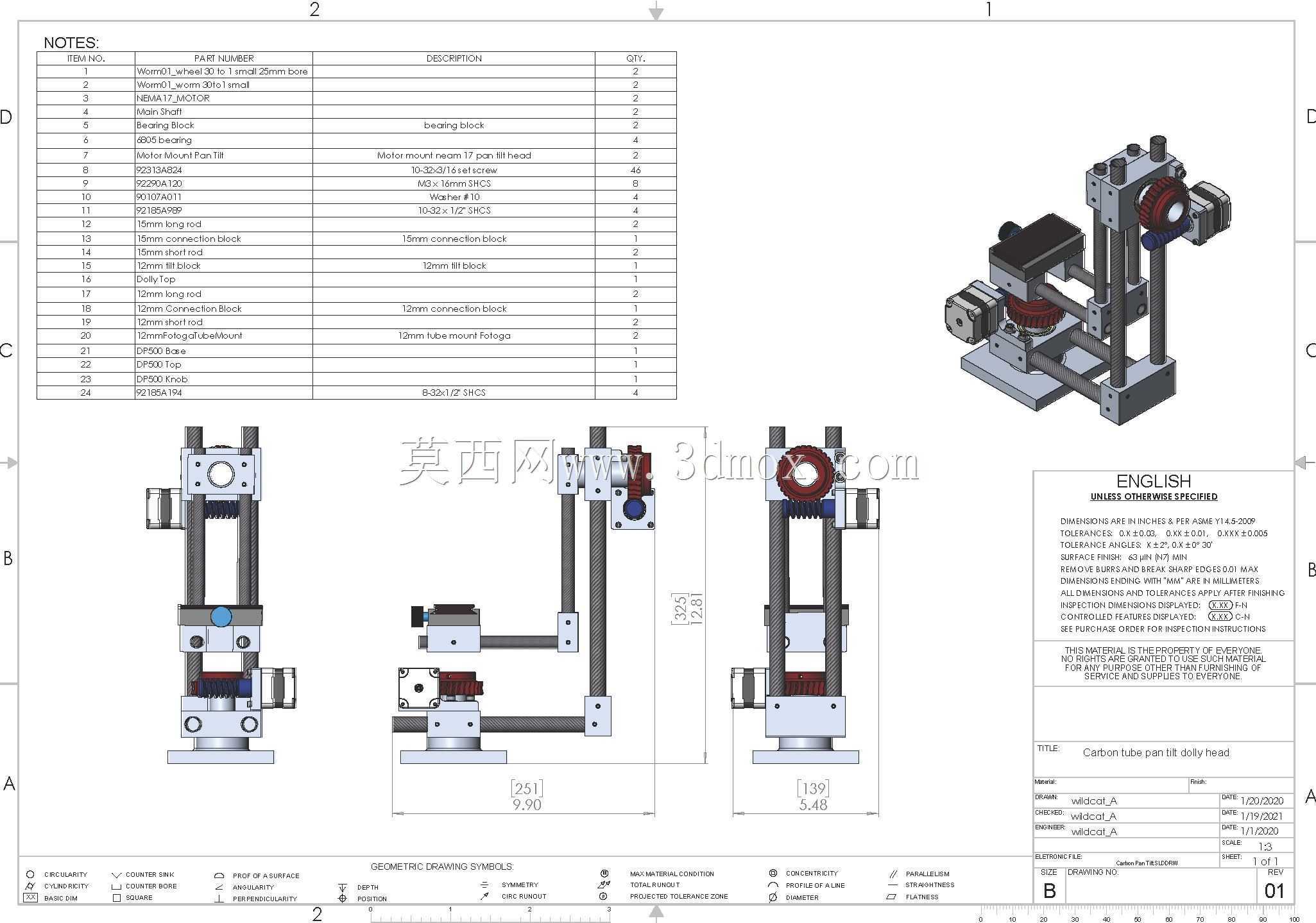

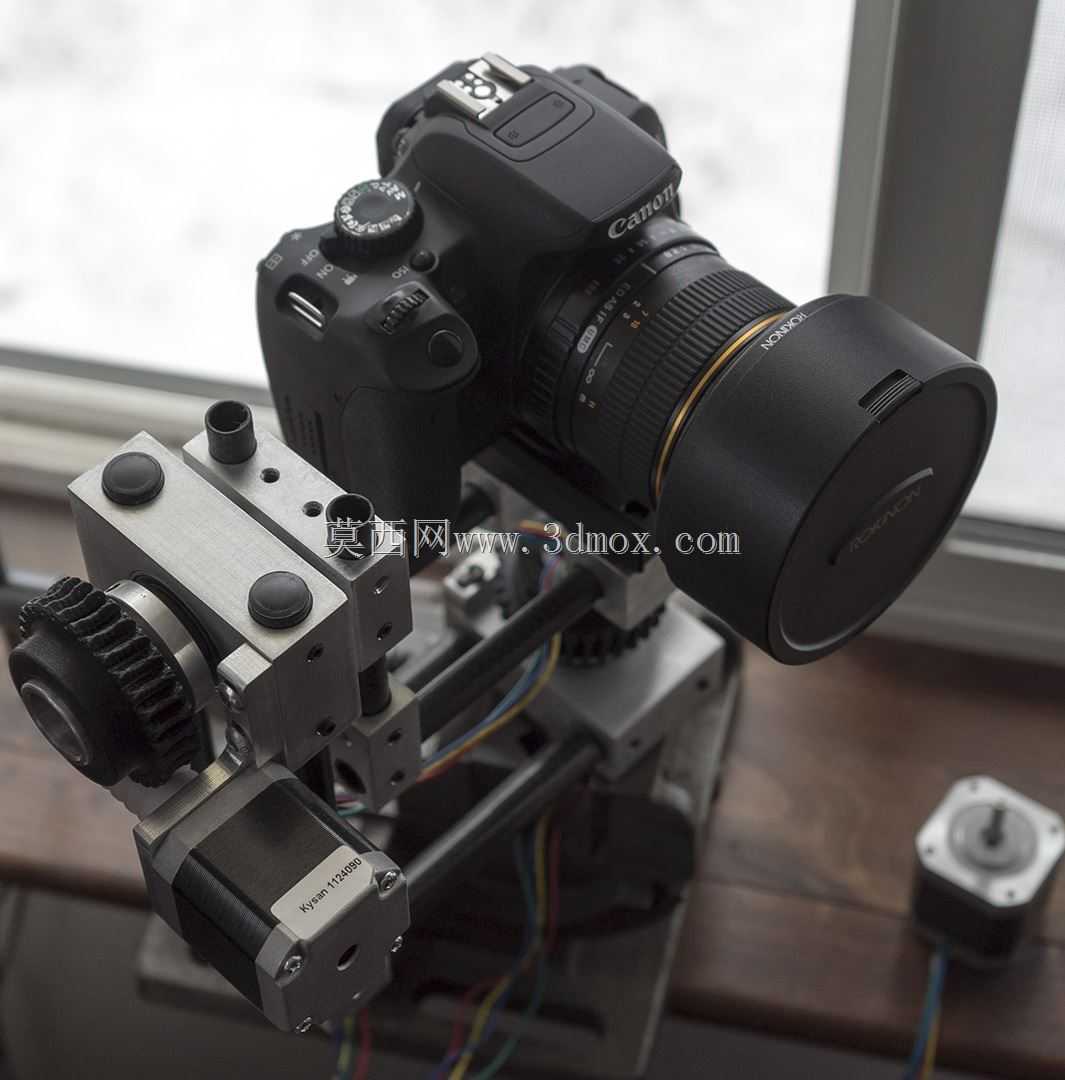

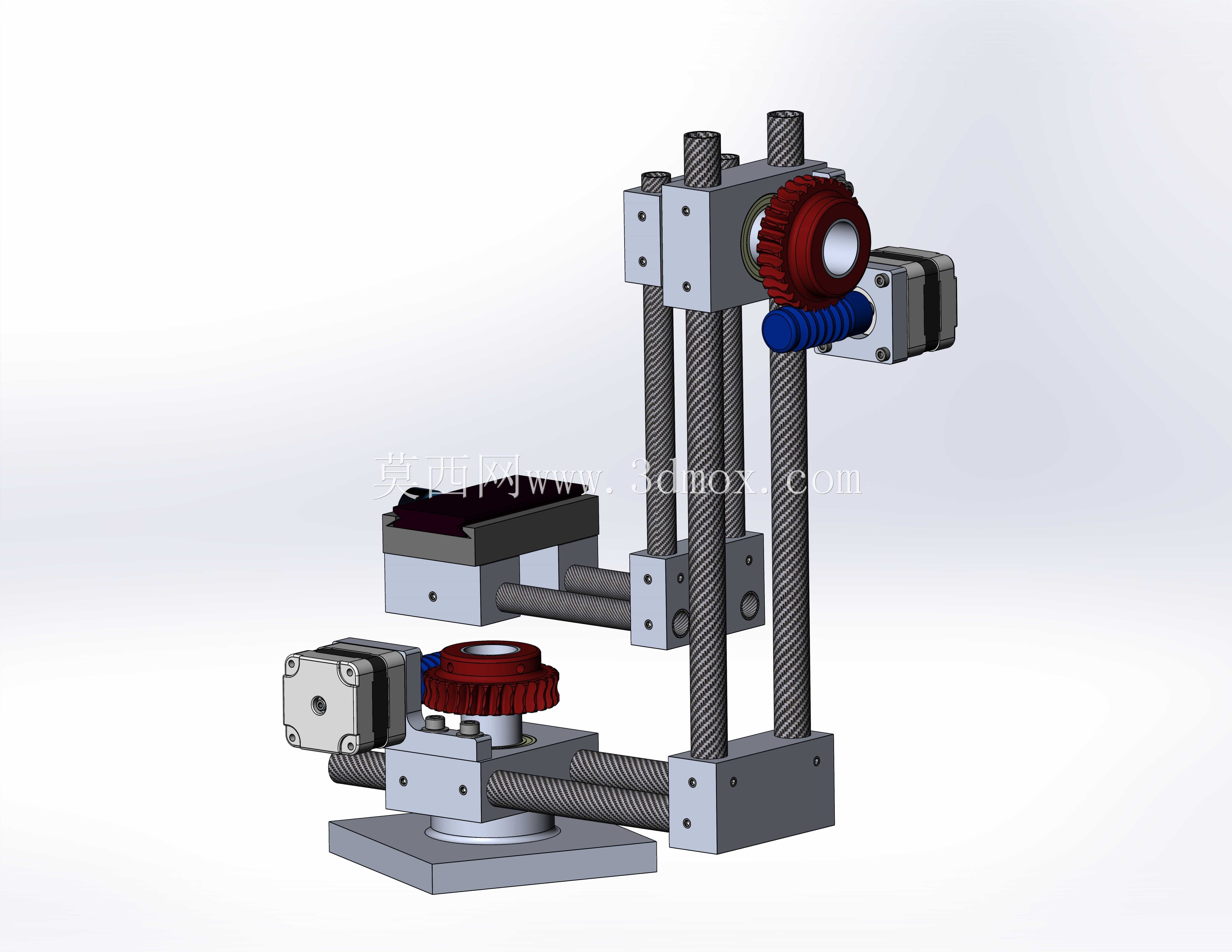

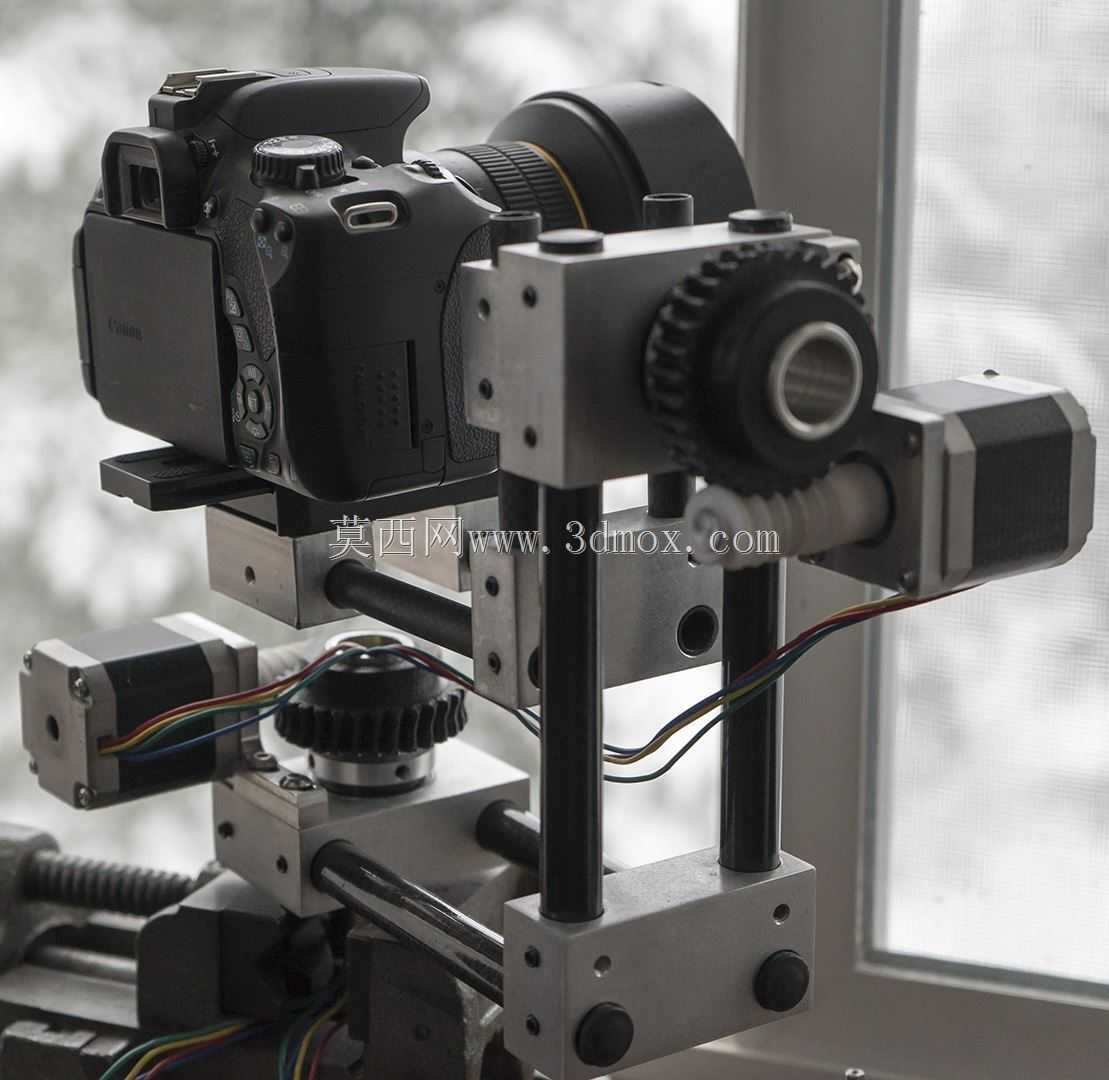

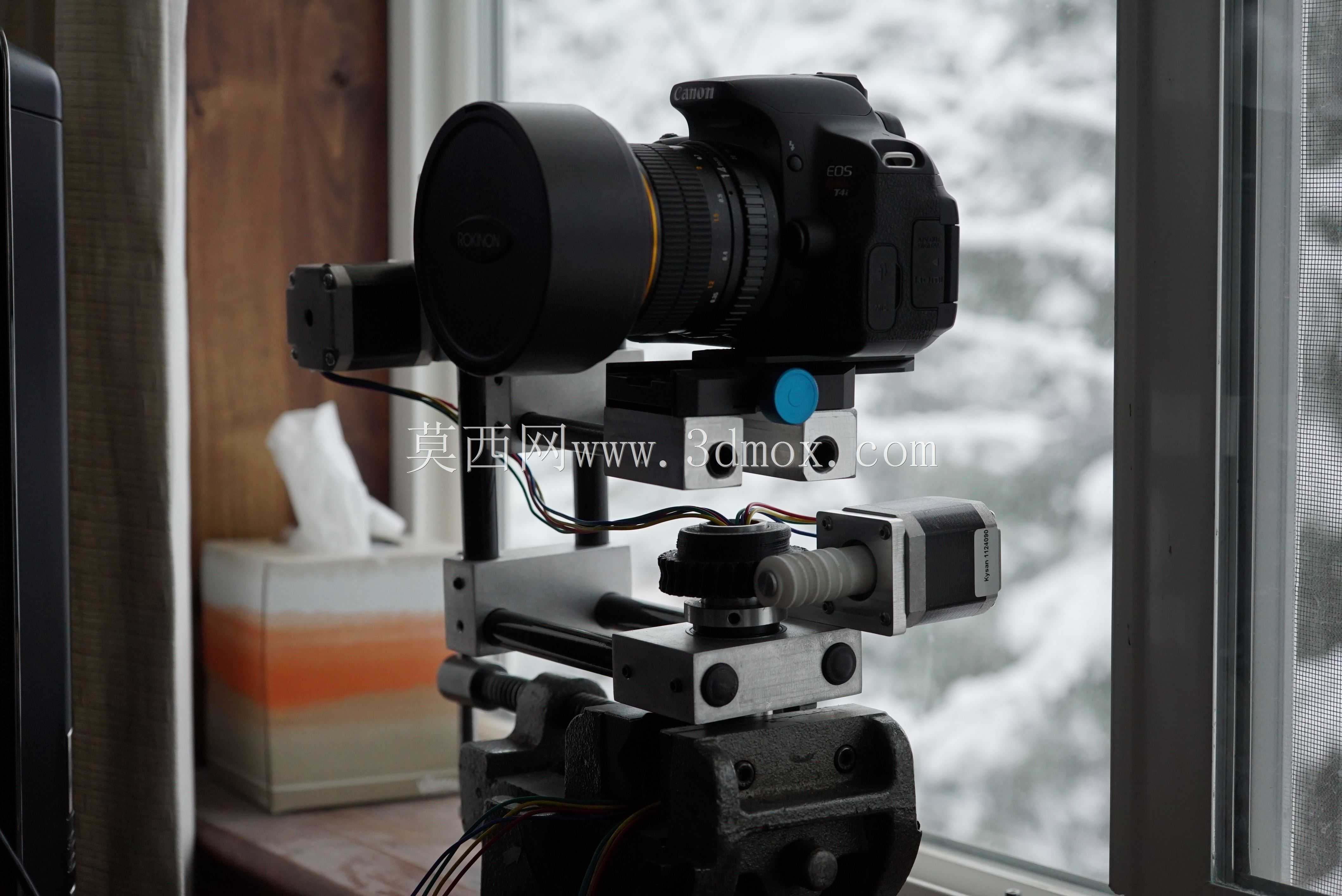

承载部分采用碳管作为主要支撑构件，目的在于降低悬臂段重量并提高刚度。相机安装面靠近回转中心，镜头重心尽量落在云台支撑区域内，可减小偏载对步进电机保持力矩的影响。俯仰轴与回转轴的连接件需要同时考虑锁紧可靠性、走线空间和外观避让；模型中可见多个螺钉孔位、调节块和限位结构，说明设计时兼顾了装配可调性。对于不同机身和镜头组合，安装板上的孔距应保留足够余量，以便切换快装板或增加配重块。

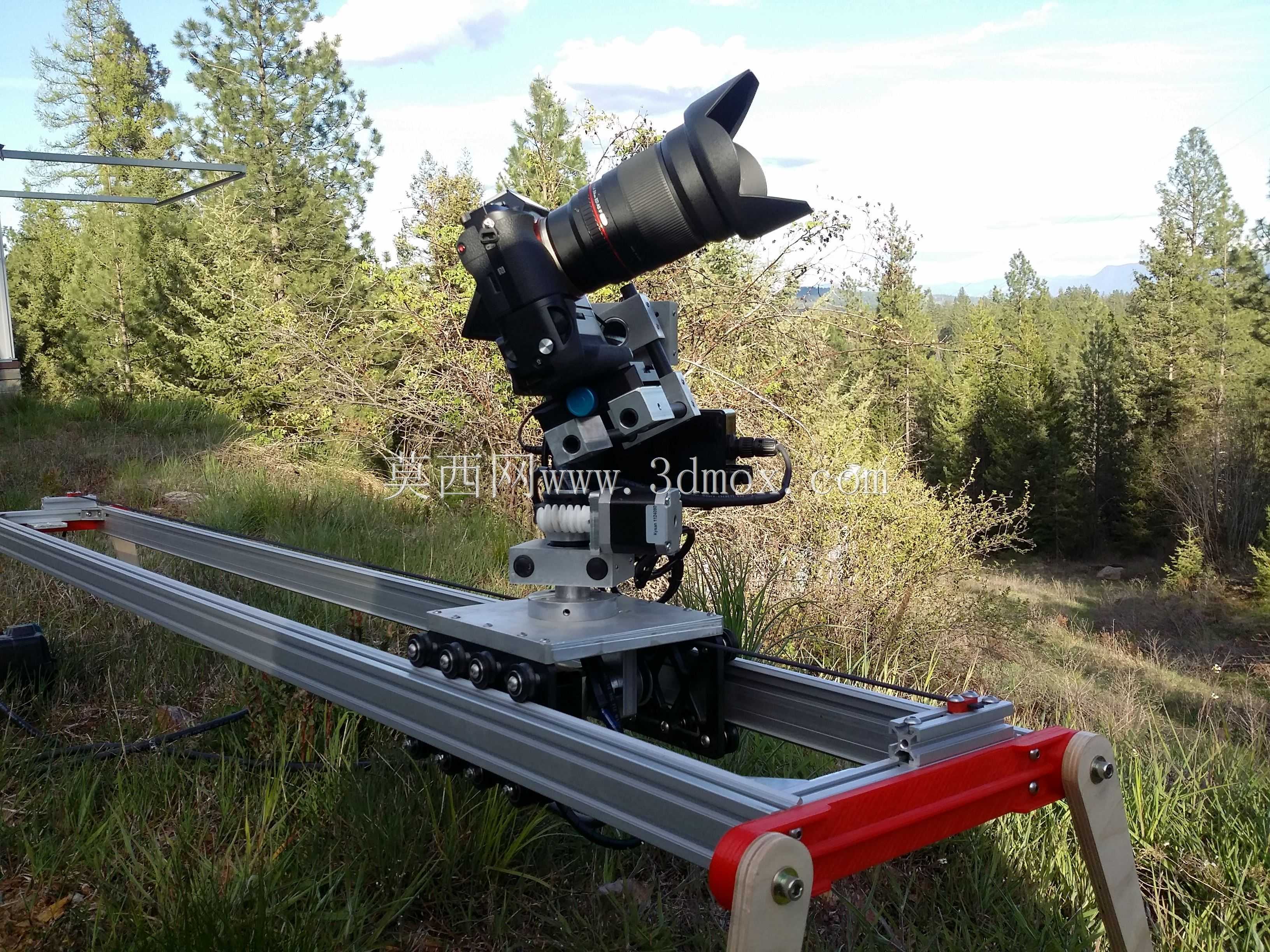

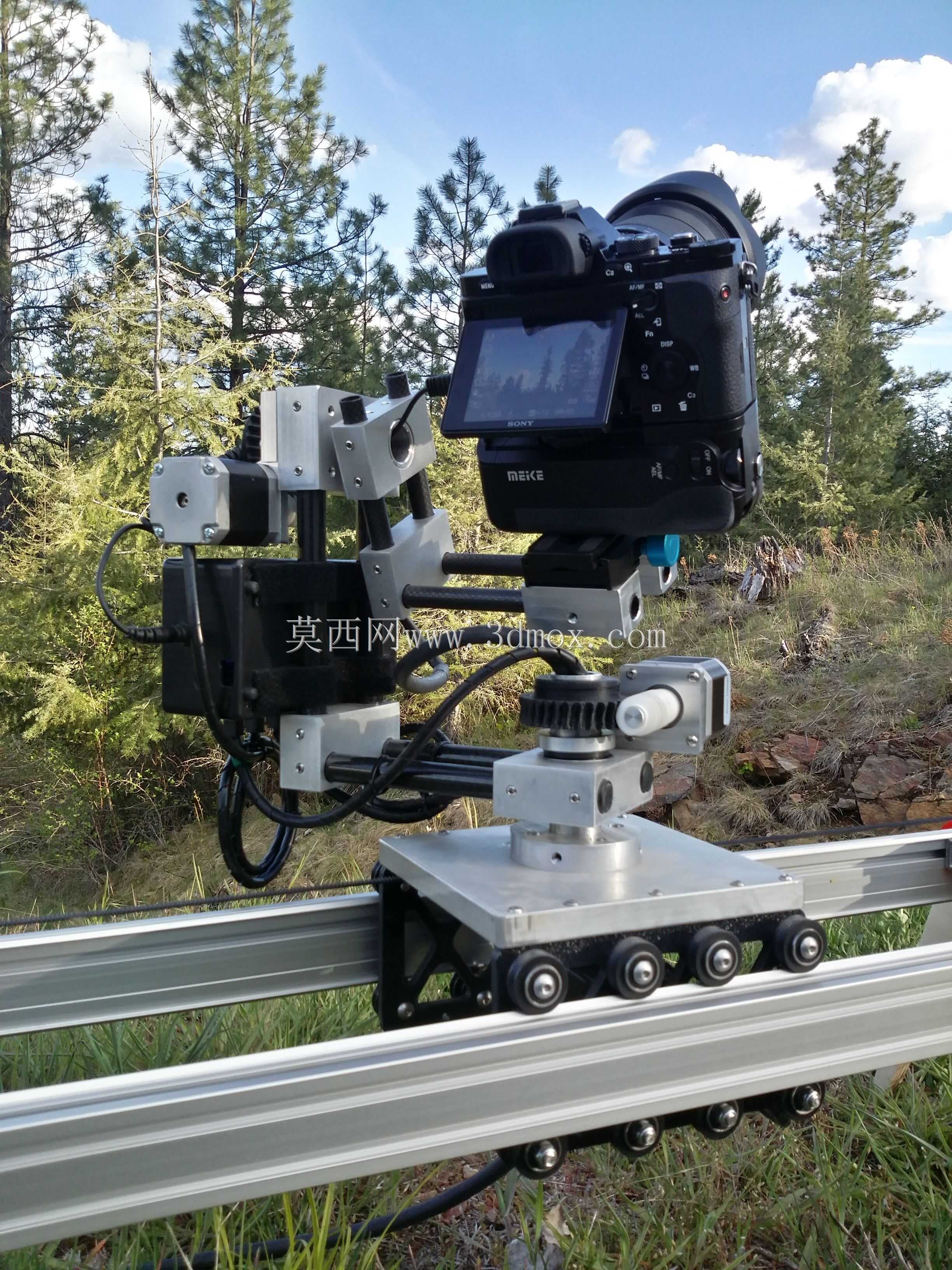

轨道滑台部分使用铝型材作为主梁，型材槽道既承担导向功能，也为滚轮、张紧件和端部支架提供安装基准。滚轮布置在滑座两侧，通过偏心结构或垫片调整预紧，能够抑制运行中的上下跳动与侧向摆动。端部红色支架用于支撑型材并形成落地边界，其角度和高度会影响轨道整体稳定性；在不平坦地面使用时，可在支架下方增加垫块或连接三脚架接口，使导轨保持水平。

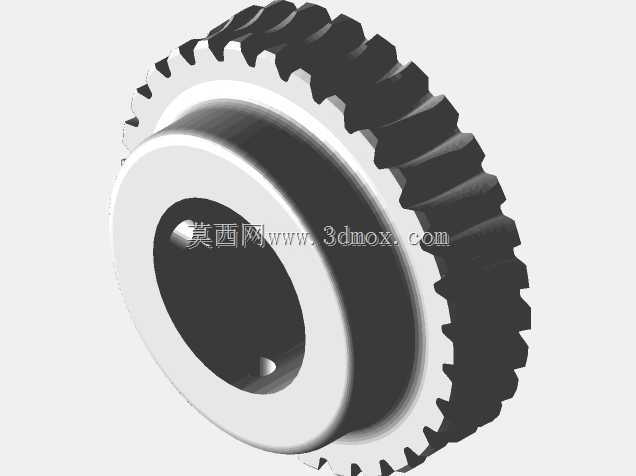

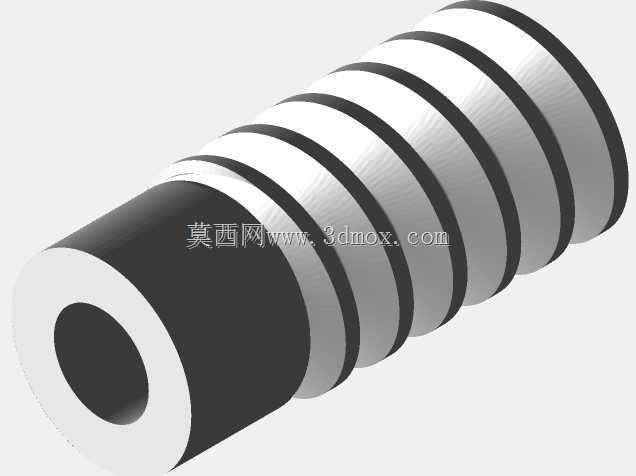

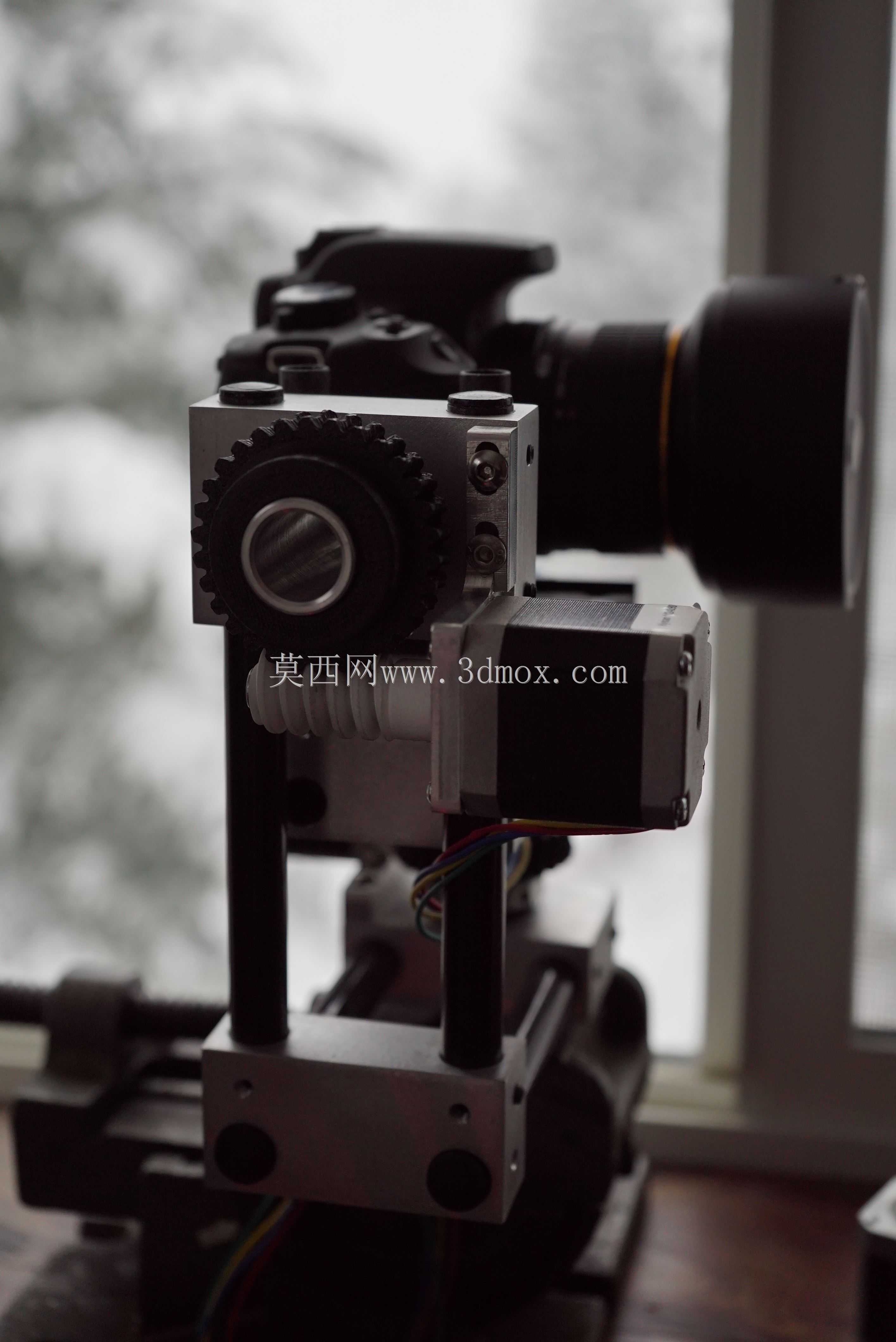

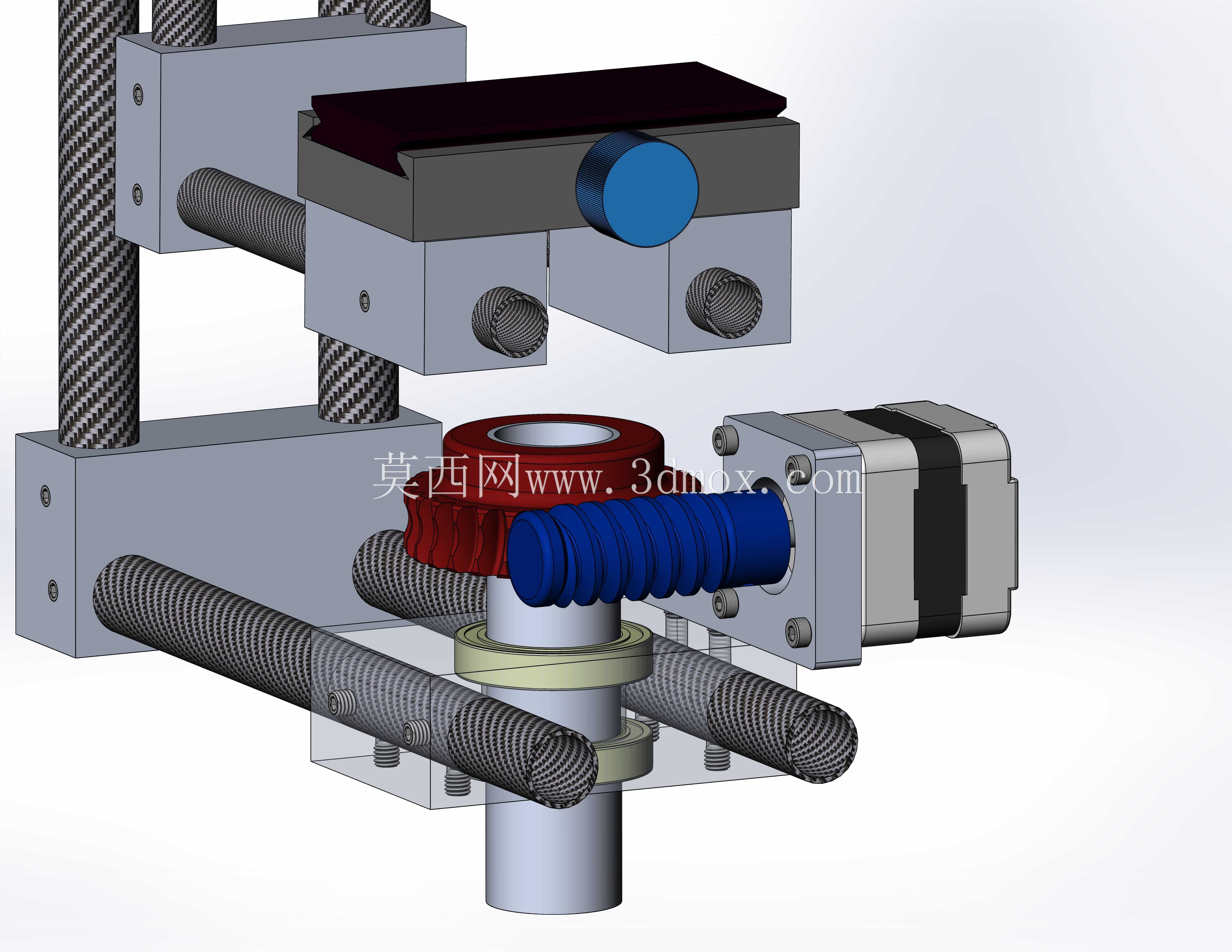

传动方面，蜗杆步进电机适合低速、大减速比、自锁要求较高的摄像动作。30:1的减速特性使云台在静止状态下不易被相机自重拖动，12毫米和15毫米碳管规格则为不同负载等级提供选择。底座长度可根据实际轨道行程切割，不必拘泥于固定尺寸；中空轴或中空支撑结构允许电缆从轴心附近穿过，减少俯仰、回转时线缆缠绕和拉扯。电气走线应沿运动半径较小的位置固定，并在关节处预留弯曲余量，避免长期往复后护套磨损。

从安装边界看，设计重点不是追求极限速度，而是保证低速平稳、定位可重复和现场拆装便利。滑座宽度、轮距、型材截面以及云台高度共同决定整机抗倾覆能力；当相机加装长焦镜头、监视器或电池时，应重新核算重心位置，必要时缩短悬臂、降低轨道高度或增加配重。该模型可作为摄影轨道车、电控云台、延时拍摄支架和小型自动化巡检平台的结构参考。
