这套虎钳结构主要面向铣床、加工中心、钻床等常规机加工工位,用于在切削、钻孔、攻丝或轻度修配作业中稳固夹持方形、矩形及规则异形坯料。实际装夹时,工件被限制在固定钳口与活动钳口之间,通过丝杆传动将操作力转化为沿导轨方向的直线夹紧力,从而减少加工过程中的振动、位移与让刀风险。

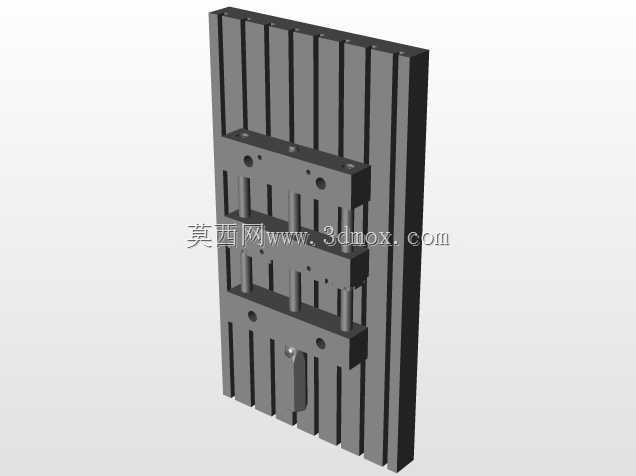

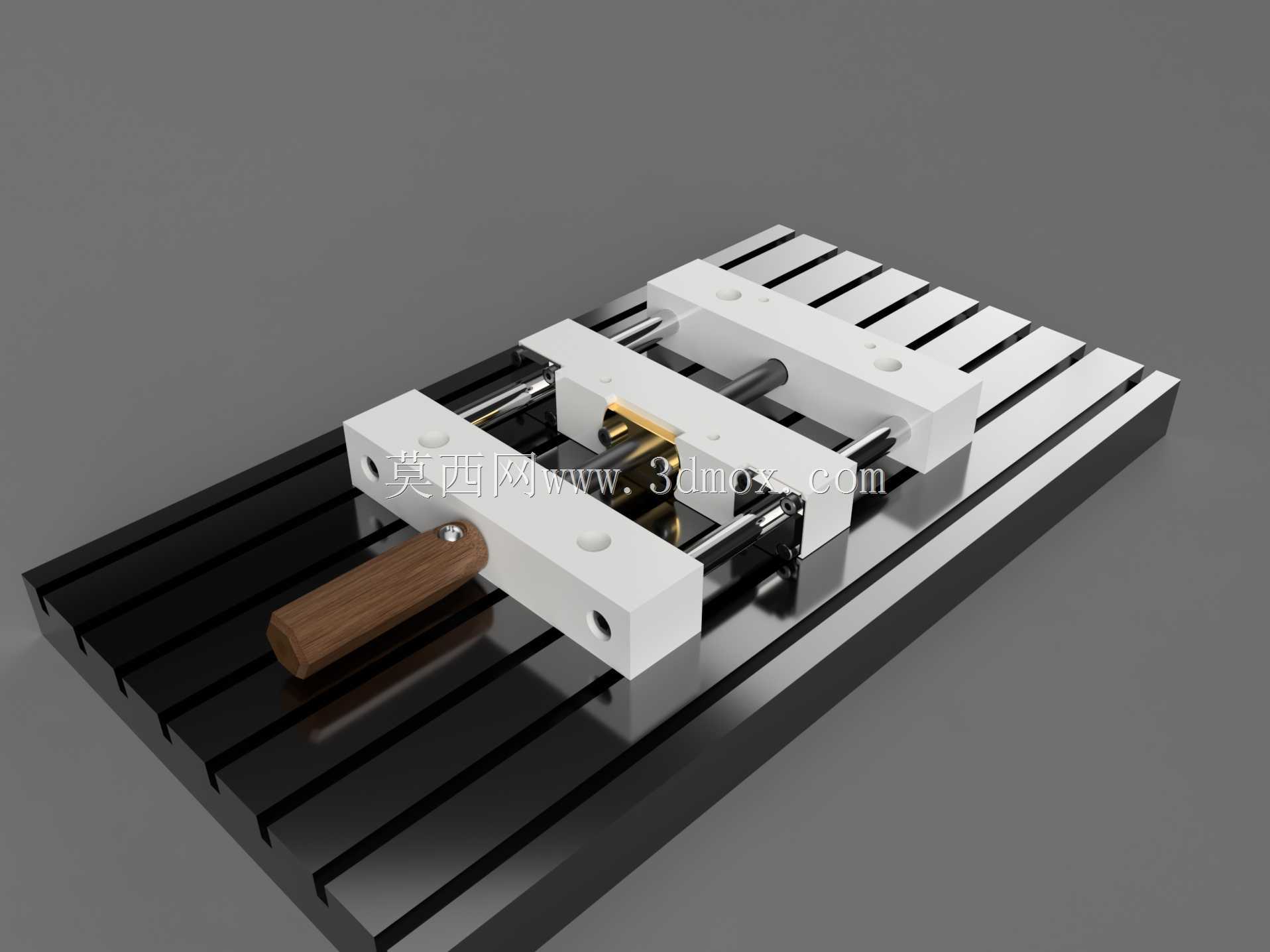

从功能布局看,模型包含钳体底座、滑动钳身、固定钳口、活动钳口、传动丝杆、导向光杆及操作手柄等关键部分。底座开设多条平行T型槽,可直接与机床工作台上的T型螺栓配合,便于在台面上调整安装位置并实现可靠锁紧。钳口工作面预留平整安装面,可根据需要换装光面钳口、齿面钳口或软钳口,以适应粗加工强力夹持与精加工防夹伤的不同要求。
设计思路上,整体采用对称式框架与双导向杆结构,使活动钳身在进退过程中保持较高直线度,避免单侧受力导致的偏摆。丝杆位于两导向杆之间,受力路径更接近钳口中心,有利于将扭矩平稳转化为轴向夹持力。手柄采用木质握持段与金属芯轴组合,既改善操作人员施力手感,也能在重载夹紧时提供足够杠杆力矩。钳身与底座之间通过滑动面配合,接触面经过简化建模表达,实际生产中可通过刮研、淬火或贴塑处理提高耐磨性和运动精度。
关于外形与安装边界,该模型呈现的是典型台式机用虎钳比例:底座长度方向覆盖多道T型槽,宽度方向留出足够支撑跨距,以抵抗铣削时的侧向倾覆力矩;钳口高度位于底座上方适中位置,使工件被夹持后尽量靠近加工区域,同时避免刀具与钳体发生干涉。安装时需确认机床工作台T型槽间距、螺栓规格及钳体底座槽宽匹配关系;高度方向还要结合刀具伸出长度、工件厚度和对刀空间综合校核。
在结构细节上,丝杆端部与活动钳身的连接应保留轴向限位与周向旋转自由度,导向杆与滑动孔之间需控制合理配合间隙,既保证移动灵活,又抑制夹持时的上抬趋势。钳口块建议采用可更换设计,磨损后单独拆换,不必整体报废钳体。对于批量生产场景,还可在底座侧面增加定位键槽,借助定位键与机床工作台槽快速找正,缩短换装辅助时间。
从建模角度看,该结构完整表达了虎钳的装配关系与运动逻辑,可用于检查丝杆行程、钳口开度、手柄回转空间以及各零件之间的干涉情况。对工装设计人员而言,这类模型也可作为模块化夹紧单元的基础,进一步拓展出液压压紧、气动快速夹紧或多工位并列装夹方案。
