化学实验电泳夹持组件结构设计

这套组件的核心定位是化学电泳实验场景下的试样夹持与定位工装，直接服务于高校基础化学实验、小型材料表面处理试验台的搭建需求。区别于工业量产电泳线的大型挂具，它的设计目标是在有限的实验台空间内，完成小型试样的稳定装夹，同时保证电泳过程中电场分布均匀、夹持接触电阻可控，避免装夹点位影响试样表面成膜效果。

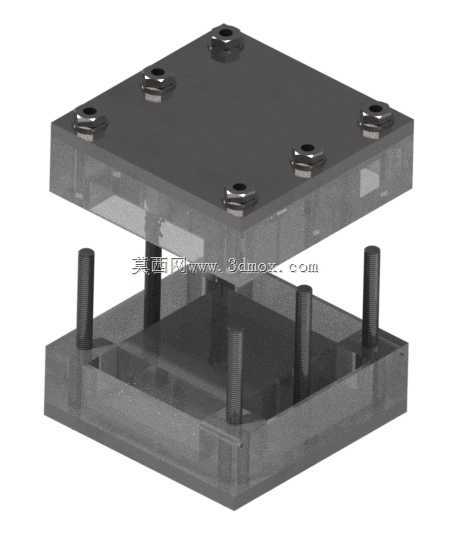

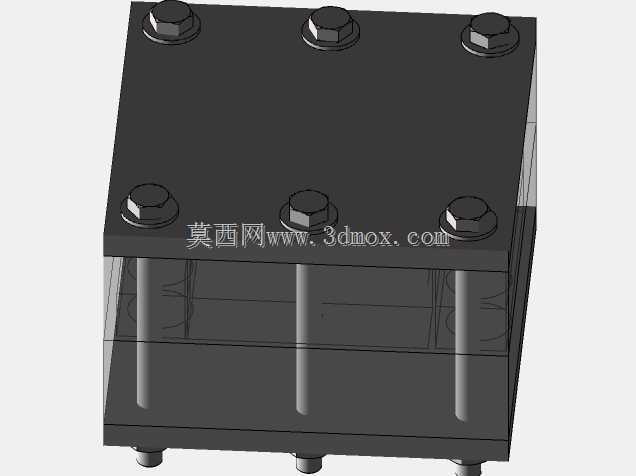

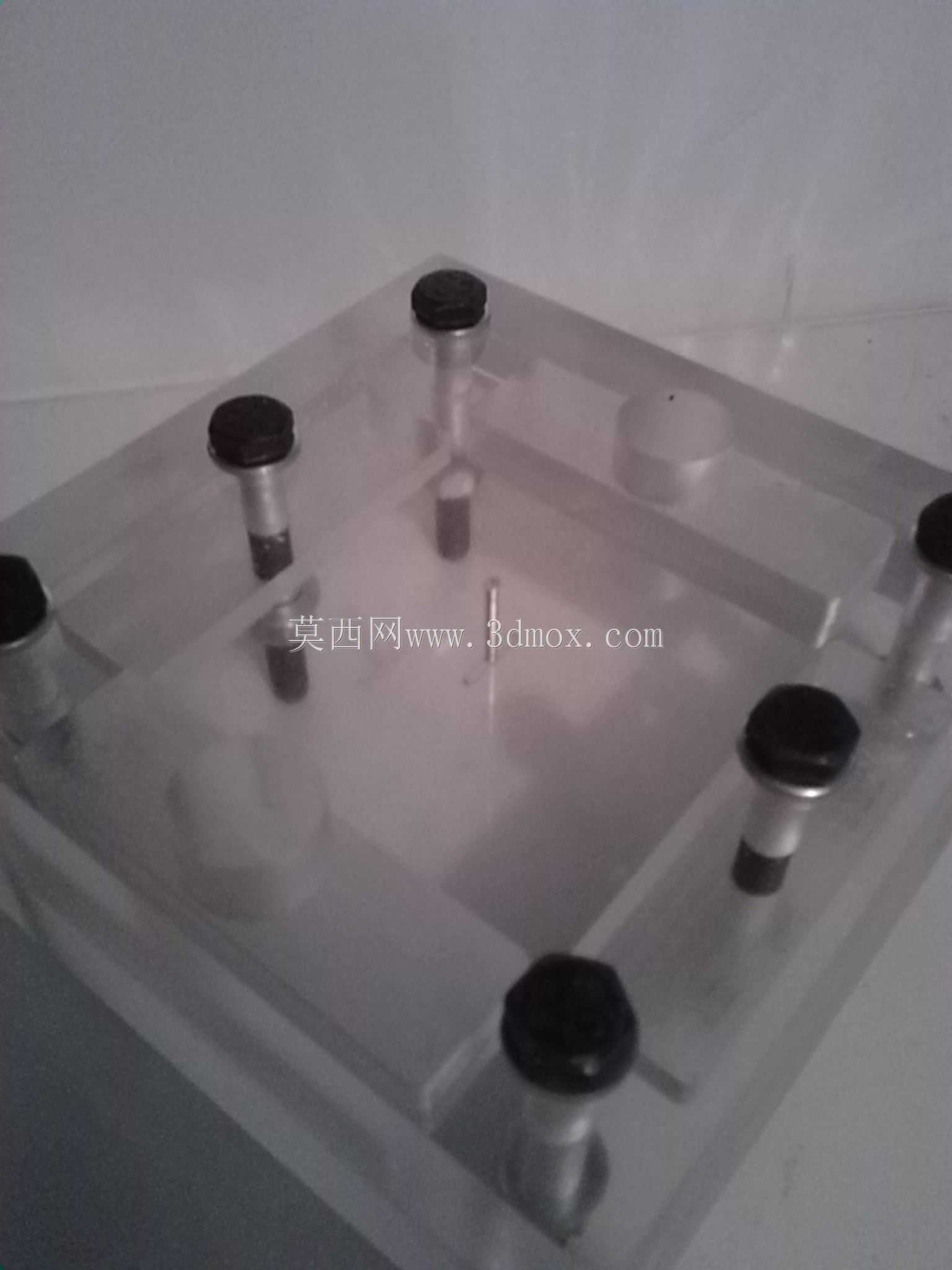

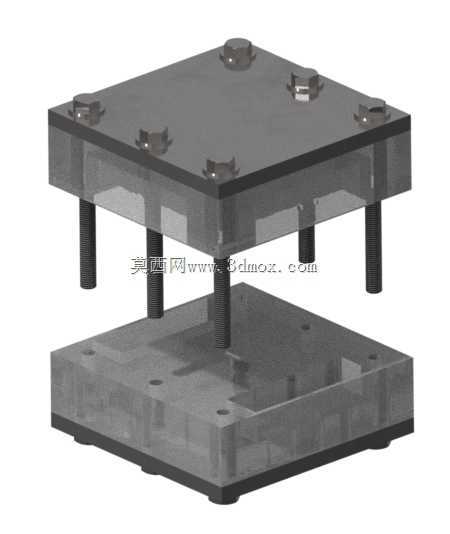

从结构组成来看，组件采用上下分层的框式承载主体，周向均匀布置多组带绝缘衬套的锁紧螺柱，螺柱贯穿上下安装板后通过螺母预紧，既可以根据试样厚度调整夹持间距，也能在电泳过程中提供持续的压紧力，避免溶液流动、气泡扰动造成试样移位。主体框架的边角做了圆弧过渡处理，没有尖锐的积液死角，实验结束后可快速冲洗残留的电泳漆液，减少药剂残留对后续实验的干扰。

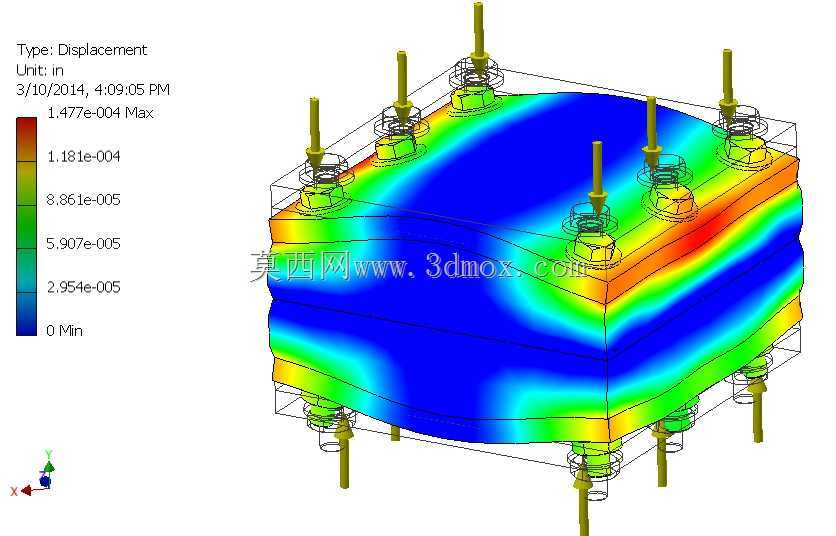

设计阶段优先考虑了实验工况下的受力变形问题，前期通过位移仿真校核了框架在锁紧预紧力、溶液浮力双重作用下的形变分布：最大变形集中在框架中部无支撑区域，变形量控制在微米级，完全不会影响试样的平面度与电极接触精度。周向布置的螺柱位置经过反复调整，避开了电泳电场的核心作用区域，同时保证夹持力均匀覆盖试样边缘，不会出现局部压紧力过大导致试样变形、或是夹持松动造成导电不良的问题。

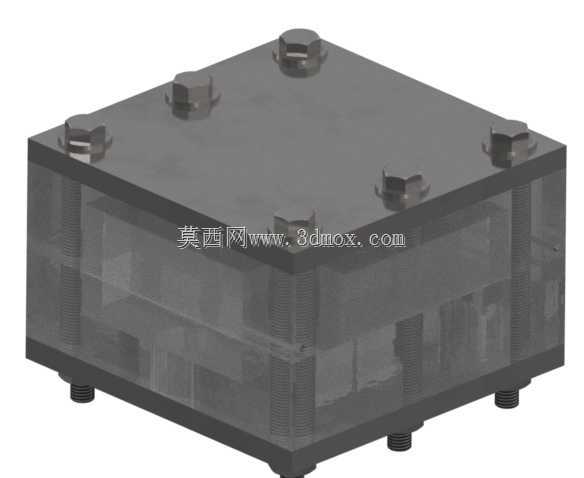

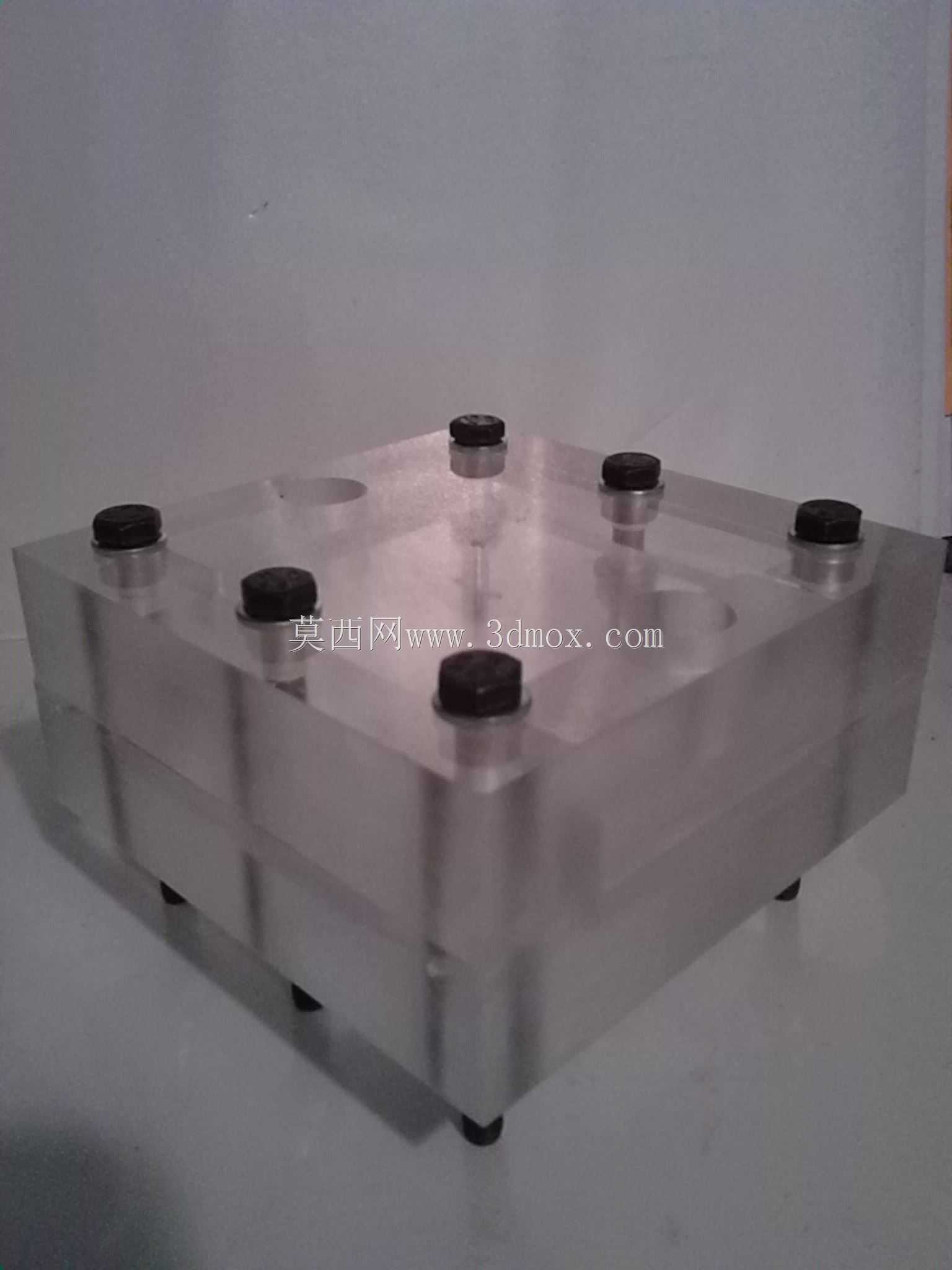

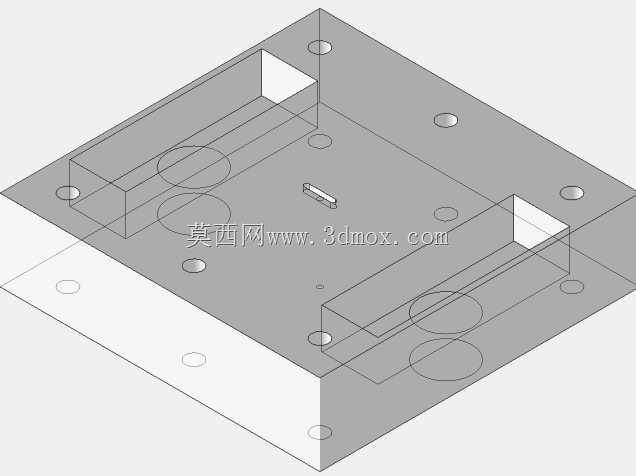

安装边界方面，组件整体为方正的块式结构，底部伸出的定位柱可直接嵌入实验台的标准安装孔位，不需要额外加工转接板；上下层的安装孔位采用统一的间距标准，可兼容不同尺寸的方形实验试样，也可通过更换绝缘隔套适配圆形、异形试样的装夹需求。所有外露的金属夹持件都做了绝缘隔离处理，仅在试样接触点位保留导电通路，既防止实验过程中框架意外带电，也减少了非工作区域的无效电场消耗，让电泳反应集中在试样表面。

在实际使用中，这套组件不需要复杂的调试步骤，只需将试样放置于下层定位面，依次锁紧周向螺母即可完成装夹；拆解维护时所有零部件均可快速拆分，螺柱、螺母、绝缘衬套都属于通用标准件，出现磨损或腐蚀后可直接替换，不需要整体更换工装，能够很好地适配实验室高频次、多批次的实验节奏。
