半导体制冷珀耳帖贴片结构设计

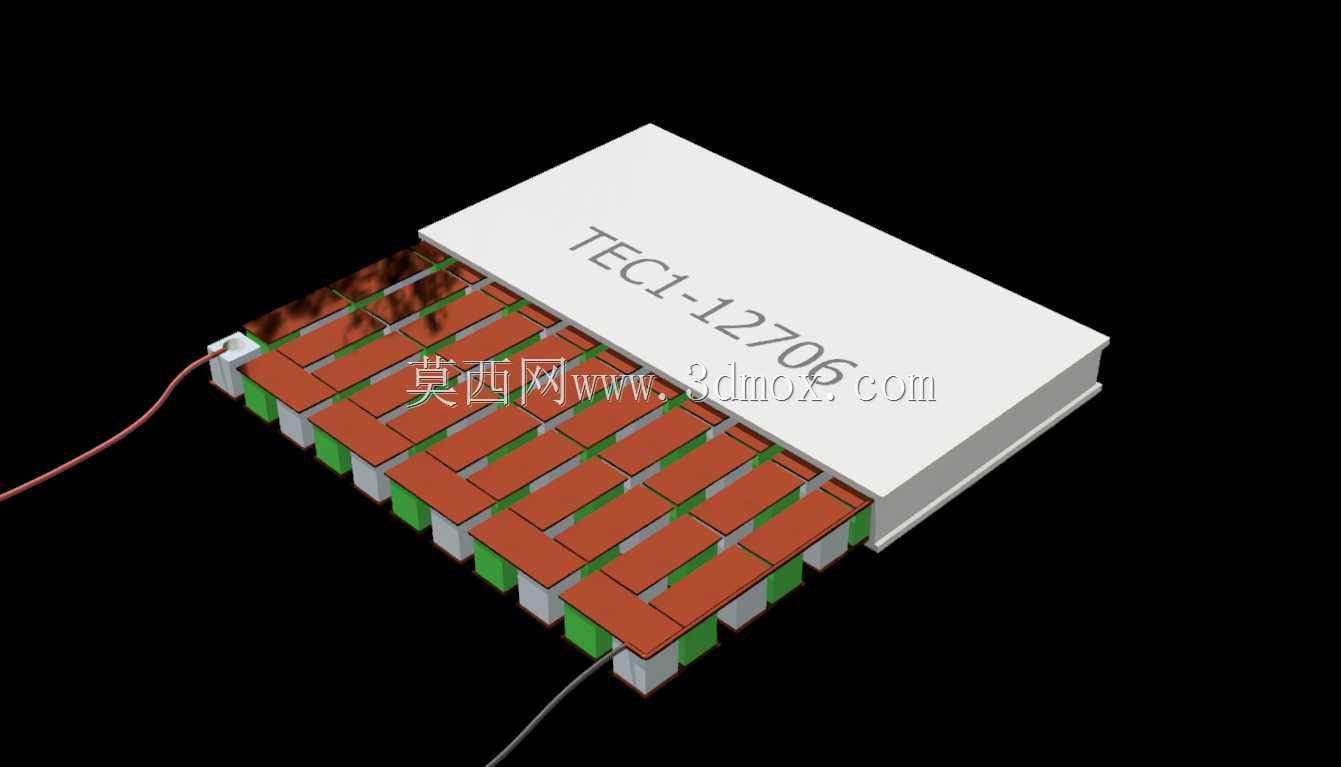

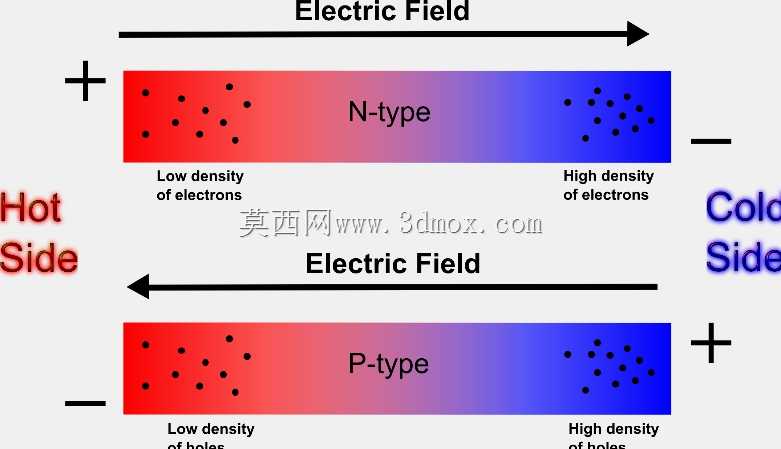

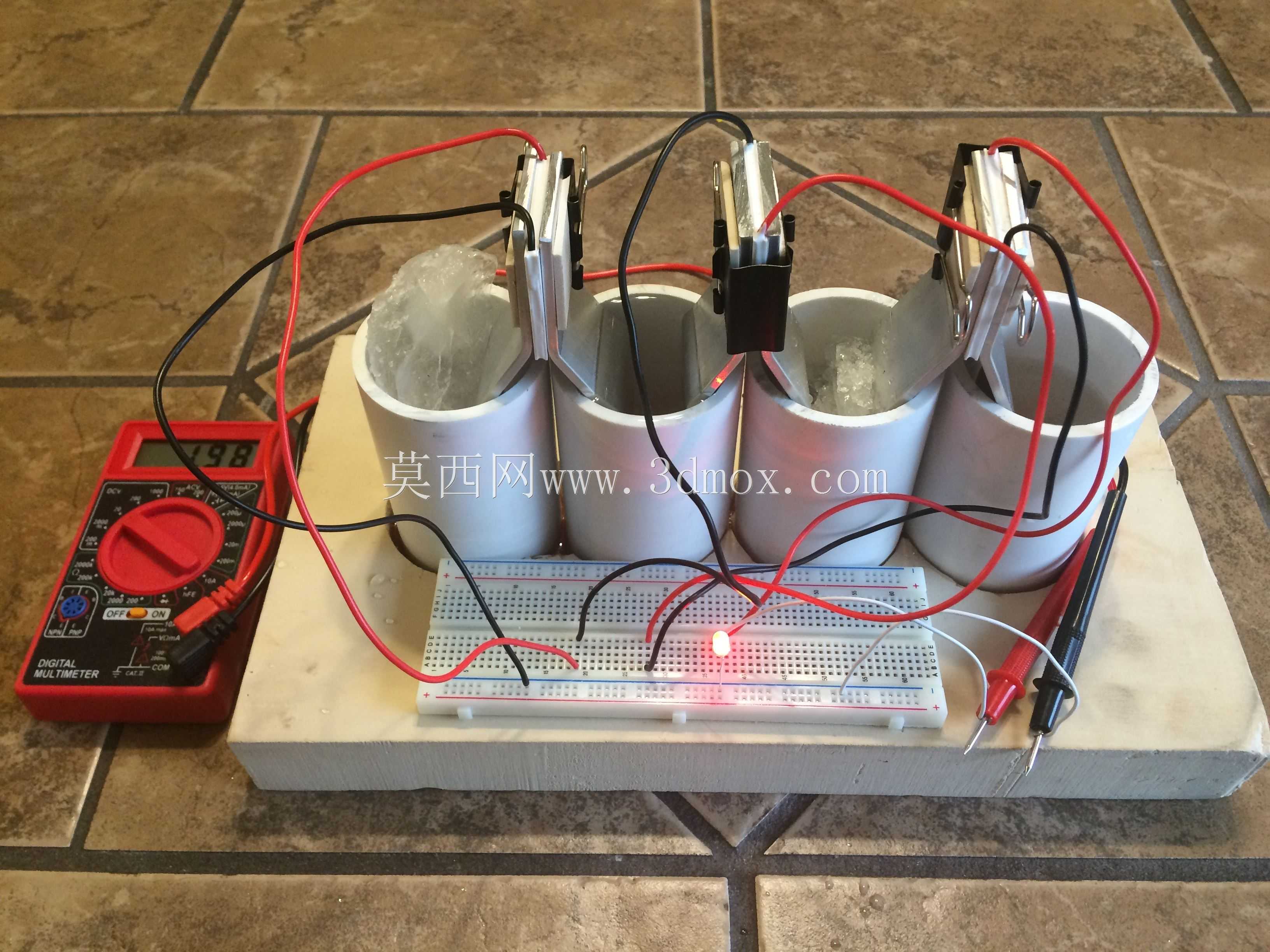

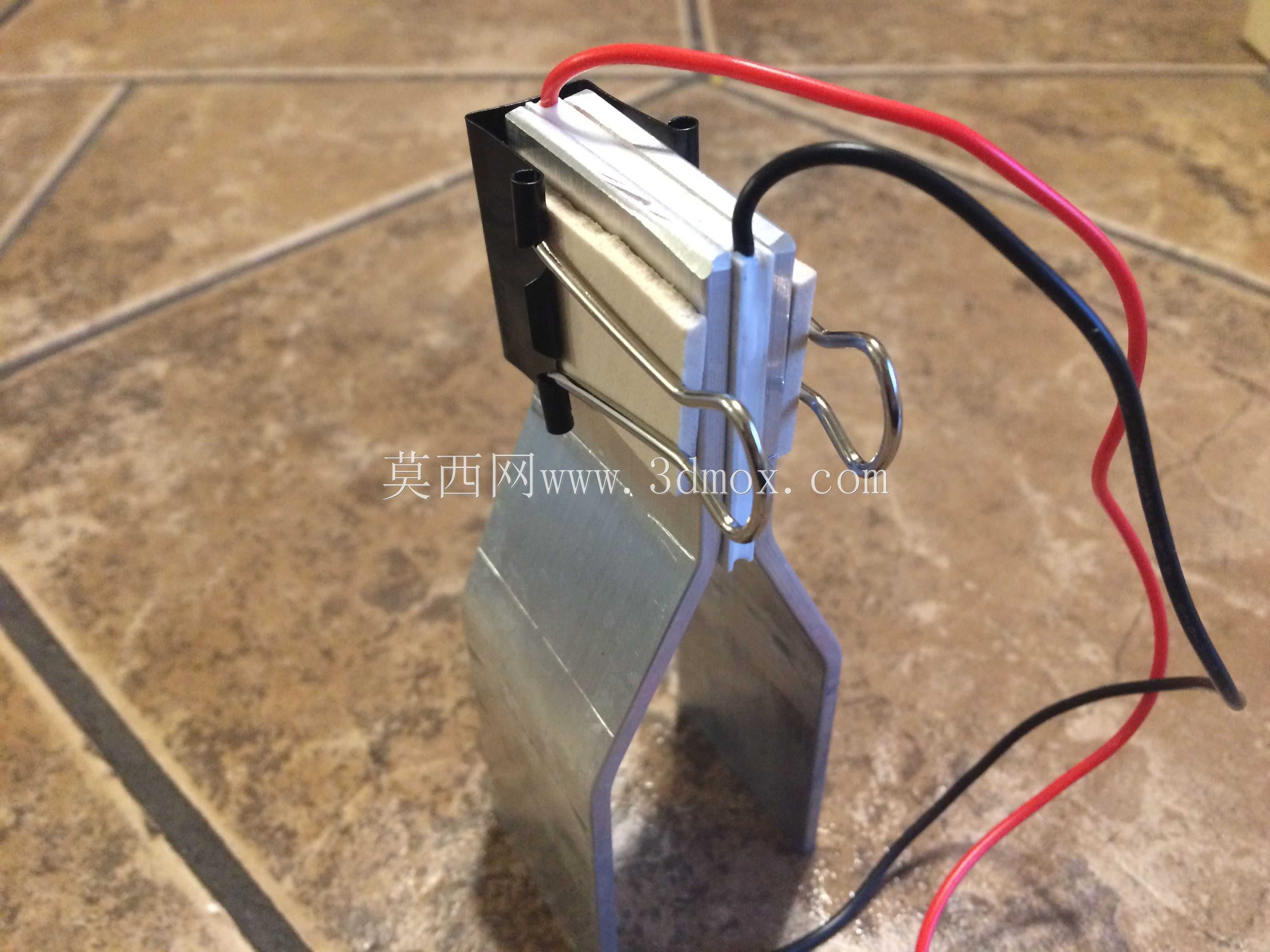

该结构为基于塞贝克与珀耳帖效应设计的半导体制冷制热元件，核心应用场景覆盖小型温控设备、电子器件散热、物理实验温差发电、便携制冷装置等多个领域，可在小空间内实现精准的温差调控，满足小功率场景下的冷热端温度控制需求。在实际使用中，该元件既可以通过通入直流电实现两端面的热量转移，达成一端制冷、一端制热的温控效果，也可以在两端施加稳定温差时输出微弱电流，作为小型温差发电单元使用，适配低功耗传感设备的供电需求。产品功能特性上，采用交替排列的N型与P型半导体电偶臂串联结构，半导体臂两端分别连接冷端导流片与热端导流片，外部通过陶瓷基板实现绝缘与热量传导，相比传统压缩机制冷结构，该元件无运动部件、无制冷剂泄漏风险、体积小巧、温控响应速度快，可通过调整输入电流大小精准控制制冷制热功率，实现正负温差的快速切换。设计思路上，充分考虑半导体材料的载流子输运特性，N型半导体依靠自由电子作为载流子、P型半导体依靠空穴作为载流子，通电时两类半导体的载流子会携带热量向对应端面迁移，从而形成两端温差；结构排布上采用矩阵式排列的半导体电偶臂，在有限的平面空间内最大化串联电偶对数，提升整体的温差输出能力与制冷功率，同时保证各电偶臂的电流通路均匀，避免局部电流密度过高导致的性能衰减。外形尺寸与安装边界方面，整体为薄型方片状结构，上下端面为平整的陶瓷绝缘面，安装时需保证冷热端分别与对应的散热、导冷结构紧密贴合，涂抹导热硅脂降低接触热阻，引出导线从元件侧端伸出，接线时需注意正负极对应制冷制热方向，安装空间需预留足够的散热风道或水冷流道，保证热端热量能够及时散出，避免热堆积导致元件性能下降甚至损坏，整体厚度较薄，可嵌入到狭小的设备内部空间中，适配各类紧凑型温控装置的安装需求。
