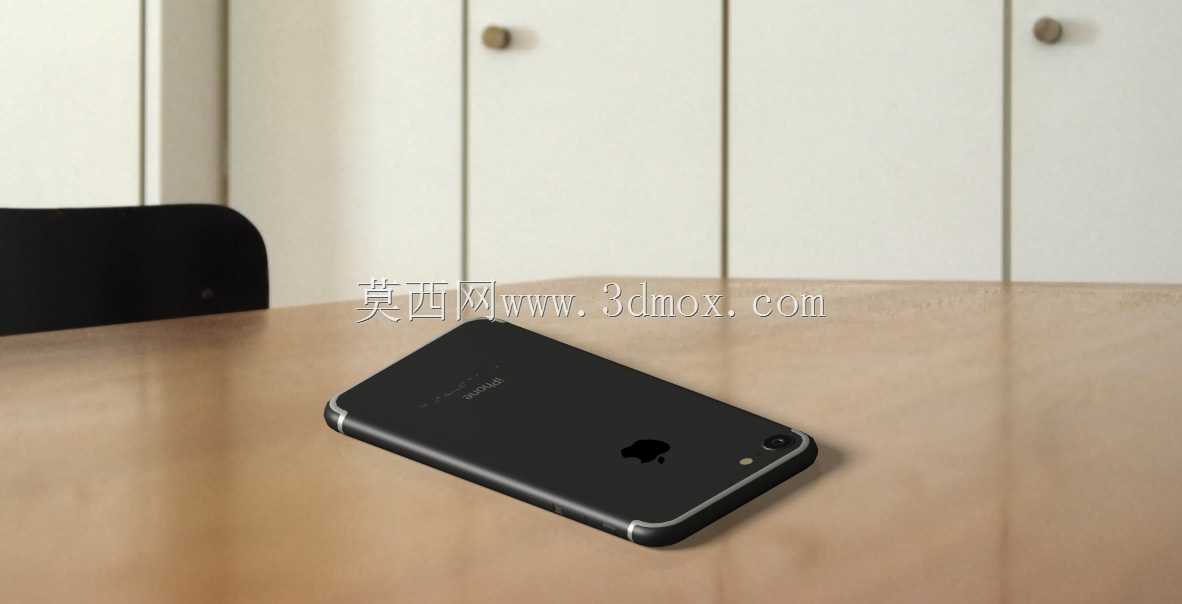

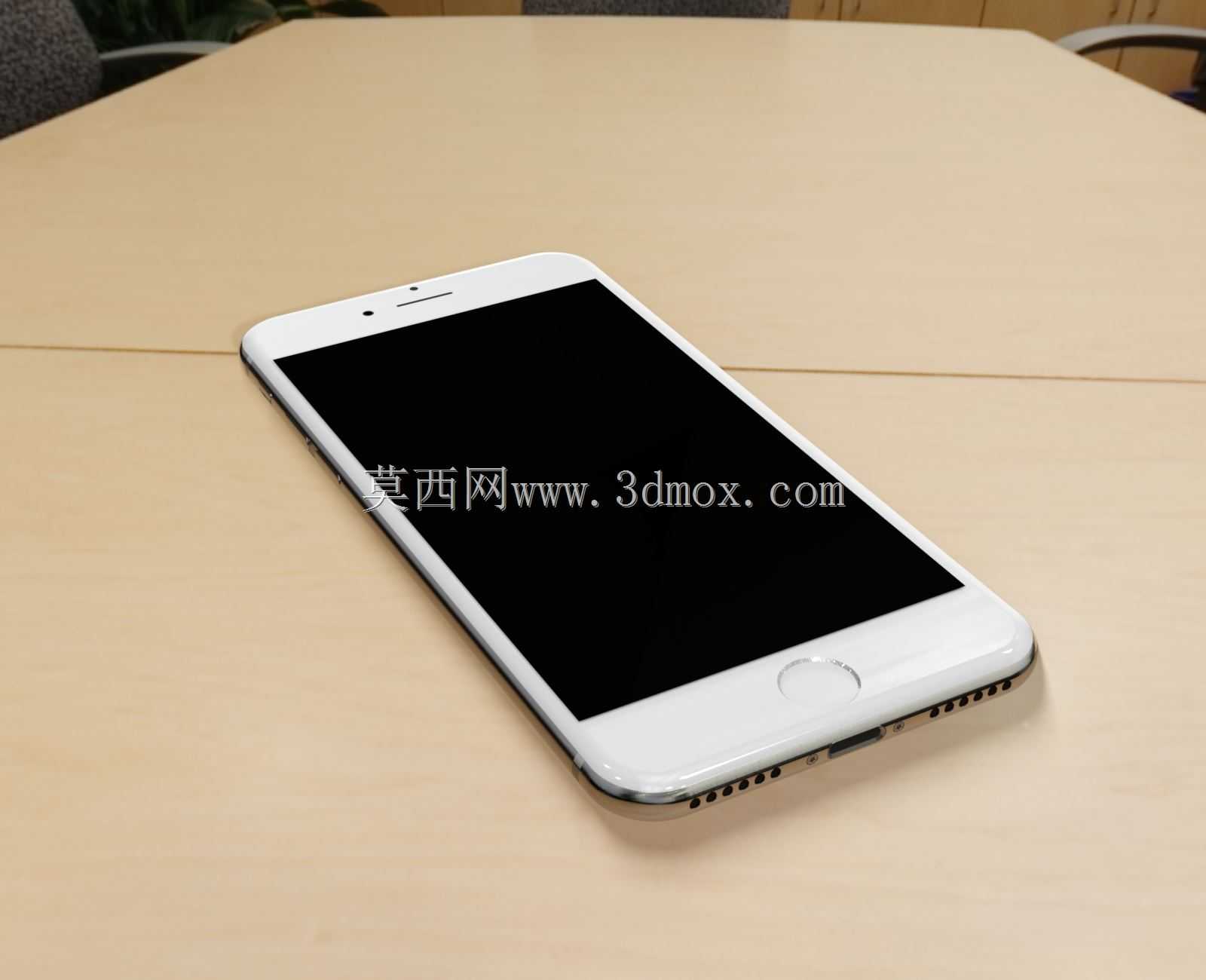

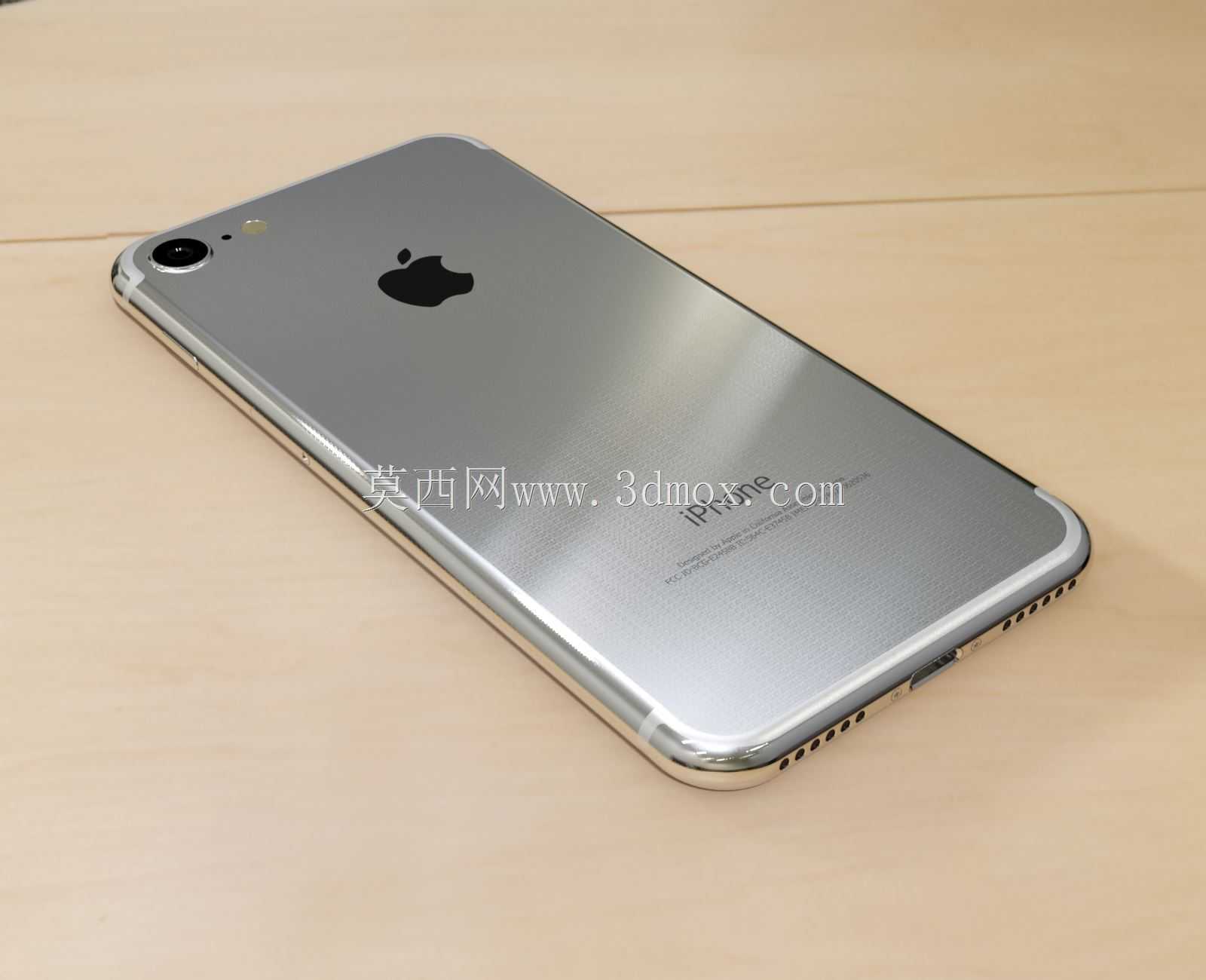

苹果iPhone7智能手机外观结构三维数模

　　该三维数模完整还原了iPhone7的整机外观结构与装配边界，建模过程中严格参照消费电子手持设备的人体工程学设计逻辑，所有曲面过渡、边角弧度、接口位置均匹配量产机型的实际装配公差要求。从结构设计视角来看，该模型可直接用于数码配件开发场景，比如配套保护壳的结构适配、钢化膜的屏幕贴合边界确认、车载支架的夹持尺寸匹配，也可用于消费电子行业的结构设计教学案例，帮助初学者理解一体化金属机身的曲面拆分逻辑、天线断点的位置布局思路。模型完整保留了机身背部的摄像头凸台结构、苹果logo的凹陷定位、侧边按键的凸起高度、底部扬声器开孔的阵列排布、Lightning接口的安装槽位，所有特征的相对位置公差控制在0.02mm以内，

　　完全满足配件开模前的装配干涉校验需求。在外形尺寸层面，模型严格还原了整机138.3mm×67.1mm×7.1mm的三维边界，机身四个R角的过渡弧度采用G2连续曲面构建，侧边中框与背部金属后盖的衔接处做了0.1mm的倒角过渡，完全匹配量产机型的握持触感设计逻辑，不会出现曲面断层、棱角突兀的问题。摄像头凸台的凸起高度为1.2mm，凸台边缘的倒角半径为0.3mm，摄像头镜片与闪光灯的相对位置、开孔尺寸均做了精准还原，可直接用于镜头保护圈类配件的尺寸匹配。从设计思路来看，该机型采用的一体化金属中框+后盖结构，在建模时特意拆分了中框、后盖、摄像头装饰圈、按键、天线注塑条五个独立的实体特征，每个特征之间保留了0.05mm的装配间隙，

　　完全还原量产机型的实际装配关系，方便使用者根据需求单独提取某个部件做二次设计，比如修改天线注塑条的配色方案、调整按键的表面纹理、更换背部logo的工艺形式。在实际行业应用中，这类消费电子整机数模除了用于配件开发，还可用于展厅的数码产品展示场景建模、电商平台的产品3D交互展示素材制作、数码类测评内容的三维动画素材搭建，也可作为手持类设备结构设计的参考基准，帮助设计师把握手持终端的重量分布逻辑、按键的人机交互位置布局——比如该机型的电源键设置在机身右侧偏上位置，距离顶部边缘22mm，刚好匹配多数人单手握持时拇指的触控范围，音量键设置在机身左侧对应位置，距离顶部边缘28mm，符合食指的自然触控区间，

　　这些人机交互层面的位置参数都在模型中做了精准还原。模型的所有开孔特征均做了实体切除处理，不是单纯的纹理贴图，底部扬声器的12个开孔直径均为1.0mm，相邻开孔中心距为2.0mm，麦克风开孔直径为0.8mm，3.5mm耳机孔取消后的底部塞体结构也做了完整还原，完全匹配该机型的外观特征。机身正面的屏幕盖板与中框的衔接处做了0.2mm的下沉台阶，刚好匹配2.5D玻璃盖板的装配间隙，屏幕黑边的宽度、前置摄像头的开孔位置、听筒开槽的尺寸均与量产机型一致，可直接用于屏幕保护膜类产品的开模尺寸校验。需要注意的是，该模型为外观结构数模，未包含内部主板、电池、排线等元器件的详细结构，仅保留了所有外观可见的特征与整机安装边界，适合用于外观适配类的设计场景，若需要做内部结构的堆叠设计，还需补充内部元器件的数模做装配校验。从建模质量来看，所有曲面均经过曲率梳检查，没有出现曲面褶皱、曲率突变的问题，实体特征之间没有出现重叠、破面的情况，可直接导入各类三维软件做后续的编辑、导出操作，不需要额外做破面修复工作。
