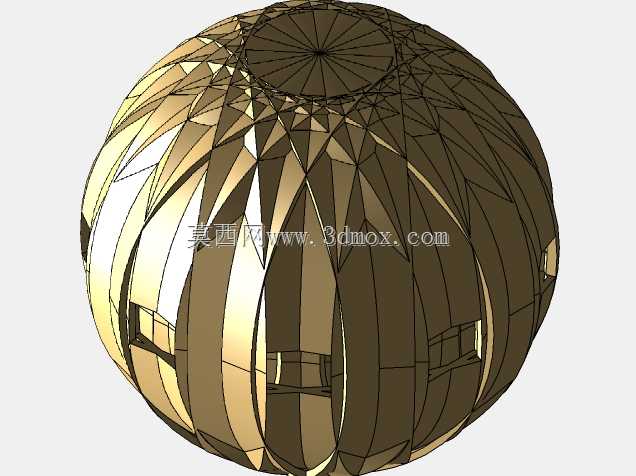

多面体拼接镂空球形结构创意设计

　　在日常的机械结构创意验证、空间几何构型教学以及装饰类工业产品的前期开发环节，这类多面体拼接而成的镂空球形结构，往往能给结构设计人员提供不少空间构型层面的思路参考。从实际应用场景来看，这类构型既可以作为展陈空间的装饰性结构骨架，外层覆上透光材质后就能做成艺术灯具的支撑框架，也能经过尺寸缩放后，作为机械传动演示教具的核心展示部件，帮助学习者理解空间多面体的拼接逻辑与曲面成型原理，甚至在部分特种过滤设备的滤芯支撑结构设计中，也能借鉴这种镂空拼接的受力思路，在保证整体球形轮廓刚度的同时，预留出足够的流体通流空间。

　　从结构本身的功能特性来看，整个球体完全由多块平面多边形板材拼接而成，没有采用整体曲面成型的工艺路线，这就意味着在实际加工环节，所有组成零件都可以通过平面切割工艺完成下料，不需要额外的曲面冲压或者滚压设备，大幅降低了小批量定制场景下的加工成本。每一块多边形板材的边缘都做了适配拼接角度的切边处理，相邻板材之间通过边对边的贴合形成稳定的三角形受力单元，整个球体表面密布的三角形稳定结构，让整体构型即便采用较薄的板材制作，也能获得不错的抗外压能力，不会因为外部轻微的挤压就出现整体变形。球体表面预留的规则镂空区域，除了减轻整体结构重量之外，也为后续加装功能附件预留了安装空间，比如在镂空位置加装卡扣、透光面板或者传感元件，都不需要额外破坏主体结构。

　　在设计思路层面，整个构型的核心是将完整的球面做离散化拆分，先通过几何计算确定球体的分瓣逻辑，把连续的球面拆解为若干组大小适配的平面多边形单元，每一个单元的边长、相邻边的夹角都经过精准计算，保证所有单元拼接完成后能形成接近完美球形的外轮廓，不会出现局部凸起或者拼接缝隙不均的问题。设计过程中需要重点控制每一个多边形单元的折弯或者拼接角度，因为平面单元拼接成曲面的核心就是相邻单元之间的二面角控制，角度偏差超过1度，最终拼接完成的球体就会出现明显的轮廓偏差，甚至无法完成最后一块单元的装配。同时在拆分单元的时候，还要兼顾零件的通用性，尽可能让同类型的多边形单元尺寸保持一致，减少加工过程中需要的模具或者切割程序数量，进一步降低生产环节的复杂度。

　　从外形尺寸与安装边界的角度来看，这类球形结构的尺寸适配性非常强，小到直径100毫米左右的桌面摆件级尺寸，大到直径数米的展陈装置尺寸，都可以通过调整单元板材的数量和单块板材的尺寸来实现。在确定安装边界的时候，只需要以球体的最大外径作为安装空间的控制尺寸，因为整个结构所有部件都在球形轮廓范围内，没有外凸的安装耳或者多余结构，不管是嵌入到圆形安装基座内，还是通过顶部吊点做悬挂安装，都只需要预留出略大于球体直径的操作空间即可。如果是作为设备内部的支撑结构使用，还可以根据内部安装的核心部件尺寸，调整局部镂空区域的大小，在不破坏整体球形受力结构的前提下，留出足够的部件安装与检修空间，不需要额外加装内部支撑骨架，进一步压缩整体结构的占用空间。

　　对于结构设计从业者来说，这类构型的建模过程也是练习空间曲面拆分、装配约束控制的很好案例，在建模过程中需要反复调整多边形单元的尺寸与拼接角度，平衡拼接精度与加工难度之间的关系，不能一味追求球面的拟合精度而把单元拆解得过于细碎，导致零件数量过多、装配工作量陡增，也不能为了减少零件数量而采用过大的平面单元，导致最终成型的球体轮廓过于生硬，失去球形结构的流畅感。在实际做工程转化的时候，还需要考虑板材的厚度对拼接缝隙的影响，在建模阶段就预留出板材厚度对应的配合余量，避免实际加工装配时出现相邻零件干涉、无法贴合的问题。
