航空传动系统用轻量化飞机轴承支架

项目分类:3D模型 发布时间:2021-08-09 ID:225052
  • 航空传动系统用轻量化飞机轴承支架
  • 航空传动系统用轻量化飞机轴承支架
  • 航空传动系统用轻量化飞机轴承支架
  • 航空传动系统用轻量化飞机轴承支架

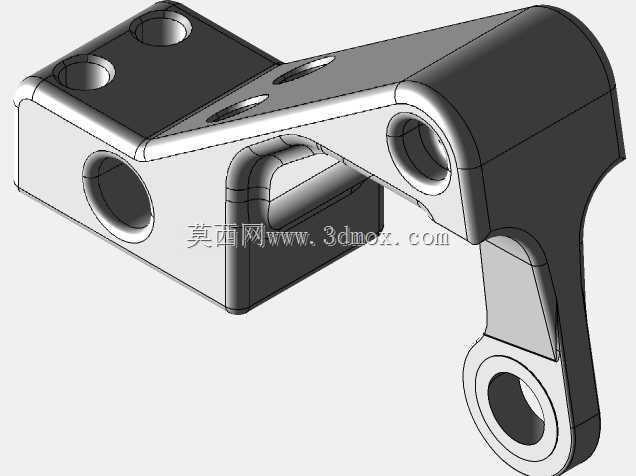

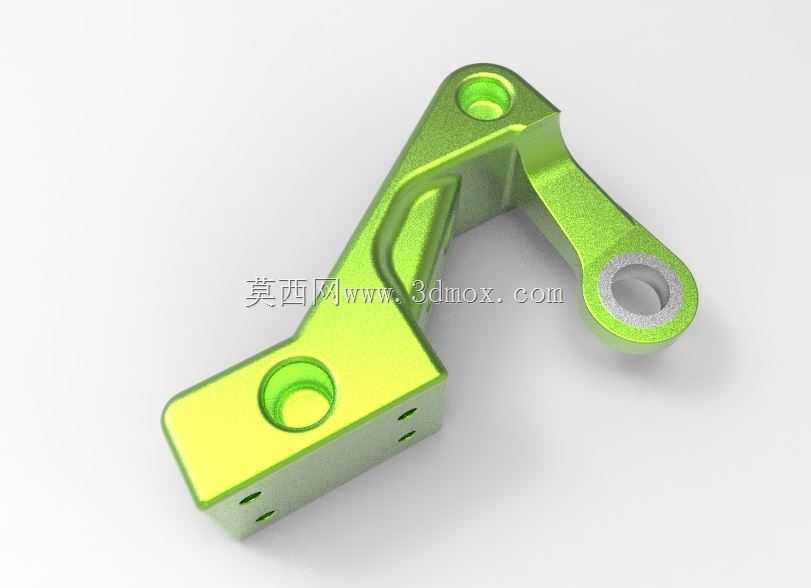

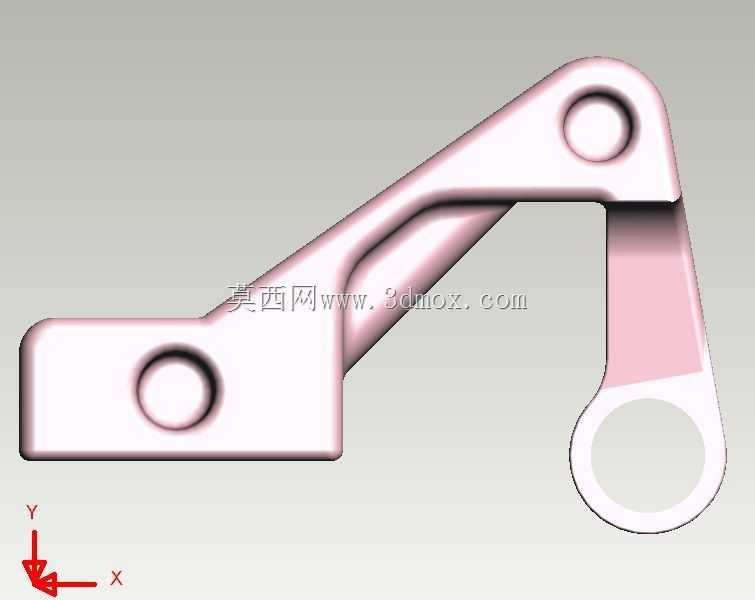

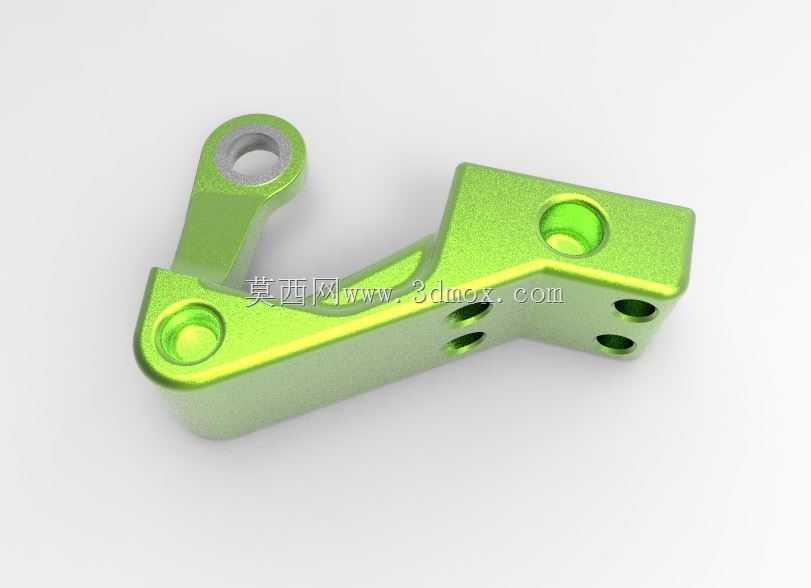

该轴承架主要应用于飞机操纵系统或小型传动机构中,承担轴承定位、载荷传递与运动约束的作用,是连接固定基座与旋转部件的关键受力件。实际装机时,其一端通过底部矩形安装面与机体结构贴合,利用两个侧向小孔完成紧固件锁附,另一端的圆孔用于容纳轴承外圈,中部斜向延伸的支臂则将转轴载荷平滑传导至主承力面,避免局部应力集中。从结构设计思路来看,整体采用异形悬臂布局,在保证连接刚度的前提下尽可能去除非受力区域材料,契合航空零部件对减重的严苛要求。底部安装块设置有主定位孔与侧部锁紧孔,既可以实现初定位,也能在振动工况下防止支架偏转;支臂与两端安装座之间采用大圆角过渡,可降低交变载荷下的疲劳风险。端部轴承孔预留了足够的同轴度与端面贴合面积,能够约束轴承的径向与轴向位移,保证转轴运转时的位置精度。外形边界上,底部矩形座长宽比例紧凑,可适配机体内部狭窄的安装空间;斜向支臂的弯折角度经过受力路径优化,使载荷沿构件主轴线传递,减少附加弯矩。端部圆环的壁厚均匀,既满足轴承外圈的压装或限位需求,也避免局部壁厚过大带来的重量冗余。在三维建模过程中,需要重点控制三处孔位的相对位置精度,以及安装面与轴承孔轴线的平行度。支臂侧面的加强造型并非单纯装饰,而是对应受力方向布置的局部加强结构,可在不显著增加重量的前提下提升抗弯扭能力。对于结构设计人员而言,这类零件的建模难点不在于复杂曲面,而在于准确还原工程意图:每个孔的深度、倒角、圆角都与装配工艺、疲劳性能直接相关。底部小孔通常用于穿装锁紧丝或小型定位销,大孔则作为主安装定位基准;端部轴承孔的端面需要加工平整,以保证轴承装配后无偏斜。整个构件没有多余的冗余特征,所有几何形状都服务于承载、定位与减重三个核心目标。在设备选型或机构改型时,可依据实际安装空间调整支臂长度与孔位间距,但需同步校核刚度与强度,尤其是航空场景下振动与温度变化耦合的工况,支架的形位稳定性直接影响传动效率与操纵响应。建模时还应注意各过渡圆角的连续性,避免在应力路径上出现突变截面,为后续的有限元分析与工艺制造提供准确的几何基础。
