五旋翼小型航拍无人机结构设计

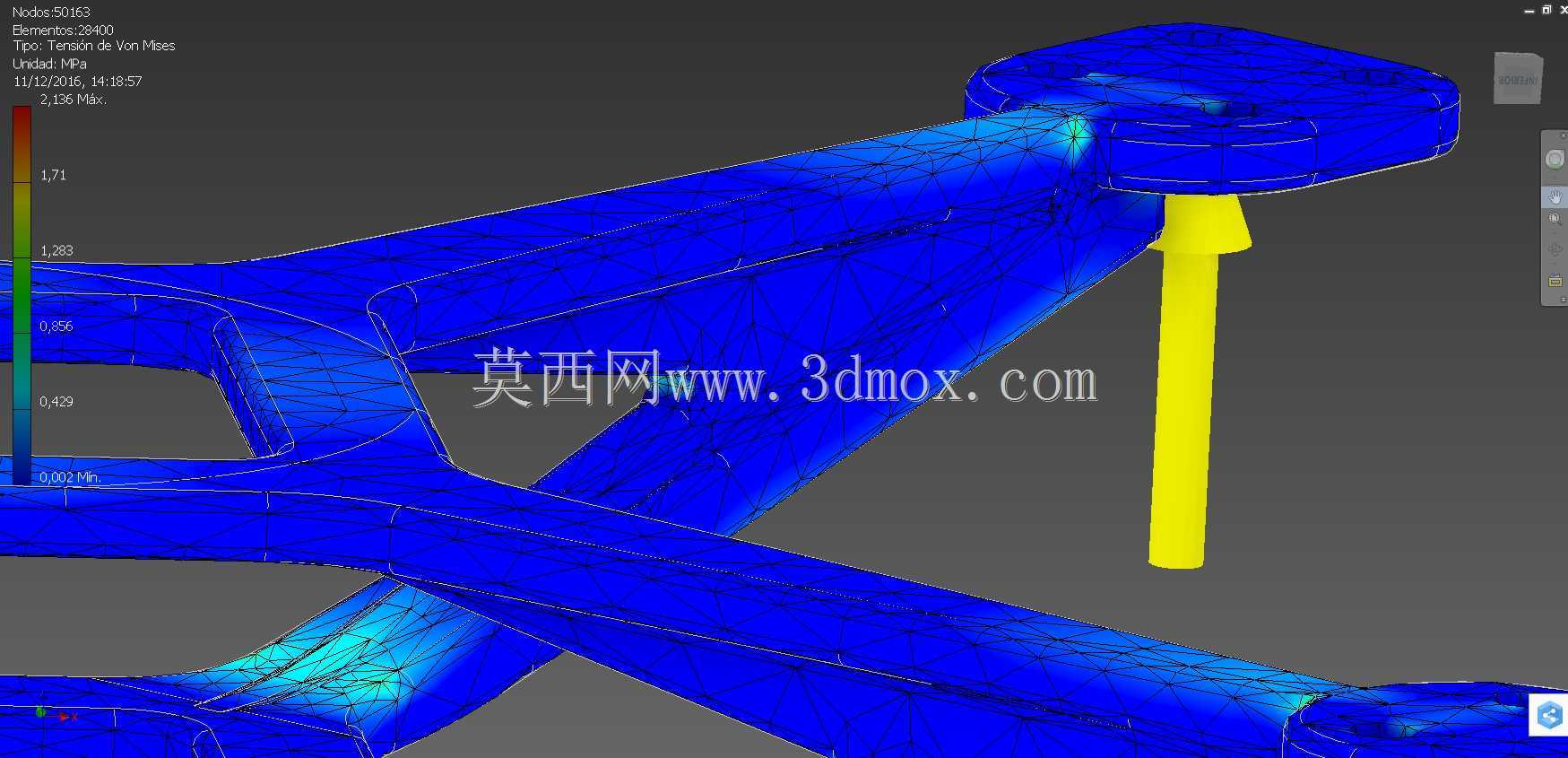

这款五旋翼飞行器的机架采用中心对称式星型布局，中心承载板为一体化镂空结构，在保证结构刚度的前提下尽可能削减了非必要的实体材料，有效降低整机自重，中心区域预留了飞控板、电池、图传模块的安装位，安装孔位按照通用微型飞控的标准间距设置，可适配市面上主流的微型开源飞控硬件，无需额外打孔改装即可完成核心部件的固定。五个机臂从中心板向外等角度延伸，每个机臂末端设置电机安装座，安装座的定位面与机臂轴线保持垂直，保证电机输出轴与水平面垂直，避免旋翼转动时产生不必要的侧向分力影响飞行稳定性，机臂与中心板的连接位置做了圆弧过渡处理，可分散飞行时机臂受到的交变振动应力，降低长期使用后连接位置出现疲劳断裂的风险。旋翼采用三叶式快拆结构，桨叶的翼型经过低速气动优化，在小尺寸电机的驱动下即可提供足够的升力，同时兼顾悬停状态下的稳定性与机动飞行时的响应速度，桨叶与电机轴的连接采用标准卡扣式结构，日常更换桨叶无需额外工具即可完成。该类小型多旋翼飞行器可适配低空近景航拍、室内空间巡检、小型教学实验等场景，整机的外形尺寸控制在掌心级范围，机臂展开后最大外接圆直径不超过200mm，可在狭小空间内完成起降与机动飞行，不会因为尺寸过大受空间限制。设计过程中先通过生成式迭代确定了受力最优的近似外形，剔除了不受力的冗余结构部分，再对关键受力位置做了局部加厚强化，在50%的设计迭代阶段就完成了结构强度与自重的平衡校核，最终的机架结构在1.5倍额定起飞重量的载荷下，机臂末端的形变量控制在0.3mm以内，不会因为形变导致旋翼平面倾斜影响飞行姿态。整机的重心严格控制在中心板的几何中心位置，电池安装位设置在中心板下方，可通过调整电池的前后位置微调整机重心，保证各个电机的负载分配均匀，延长飞行续航时间，机臂的长度经过匹配计算，相邻旋翼转动时的桨尖间距保持在10mm以上，避免高速转动时出现桨叶打碰的问题，同时不会因为机臂过长导致整机转动惯量过大，影响飞行动作的响应速度。
