宇航专用快锁式杆装扶手固定夹结构

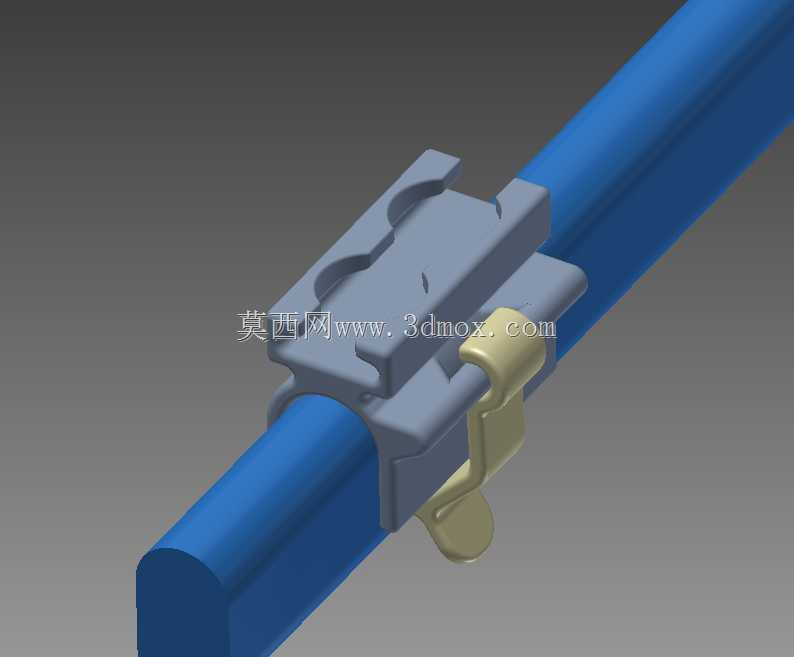

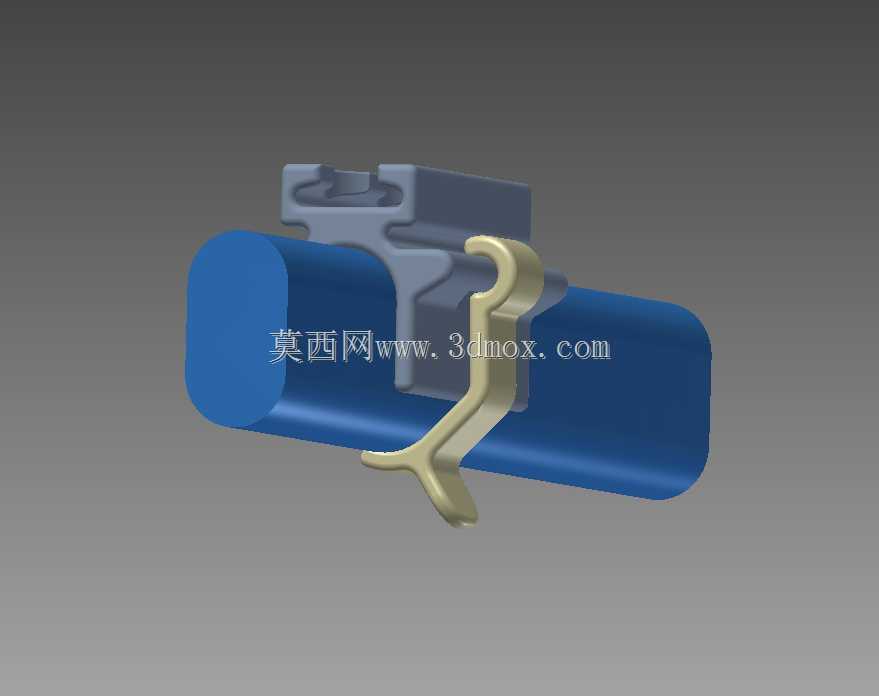

这款扶手夹的核心应用场景面向宇航装备的舱内扶手布设需求，适配舱内圆杆扶手与安装导轨的快速连接场景，解决狭小空间内操作人员单手完成扶手固定的作业痛点，避免传统螺栓紧固类连接件需要双手操作、配套工具多、安装耗时长的问题，适配宇航作业中穿戴舱外/舱内作业服时操作灵活性受限的实际工况。从功能特性来看，该夹体采用卡扣式快锁结构，夹体主体环抱圆杆扶手的接触面做了适配圆弧面的贴合设计，避免夹装过程中对扶手杆表面造成划伤，同时保证夹持状态下的摩擦力足够，不会出现沿杆体轴向滑动、周向转动的偏移问题；侧部的弹性锁扣结构在夹体卡入导轨后可自动回弹锁止，无需额外紧固件即可完成固定，解锁时仅需拨动锁扣拨片即可快速拆卸，可满足舱内扶手临时布设、位置快速调整的使用需求。设计过程中优先考虑了操作便捷性与结构可靠性的平衡，整体结构没有多余的零散零件，避免宇航环境下小零件脱落引发的设备安全隐患，夹体的锁止行程做了冗余设计，即便导轨存在小幅尺寸公差也能保证锁止到位，不会出现松脱风险。尺寸参数方面，整体结构占用体积为1.89立方英寸，夹体适配的圆杆扶手直径匹配常规宇航舱内扶手的通用规格，正文段长度为2.25英寸，安装时仅需将夹体的卡槽对准导轨推入，待锁扣发出卡合声响即可完成固定，安装边界预留了足够的操作空间，即便佩戴厚质作业手套也能顺利完成拨锁、对位的操作。结构设计上还考虑了末端打印的工艺适配性，夹体的壁厚做了均匀化处理，没有出现壁厚突变的结构，避免增材制造过程中出现应力变形，锁扣的弹性臂厚度经过反复校核，既保证足够的锁止抱紧力，又不会因为反复扳动出现疲劳断裂，夹体与扶手接触的内弧面做了细微的防滑纹理设计，在不增加夹持预紧力的前提下提升防滑性能，降低夹体对扶手杆的抱紧压强，避免长期夹持造成杆体表面压痕损伤。
