小型航拍作业四旋翼飞行器结构设计

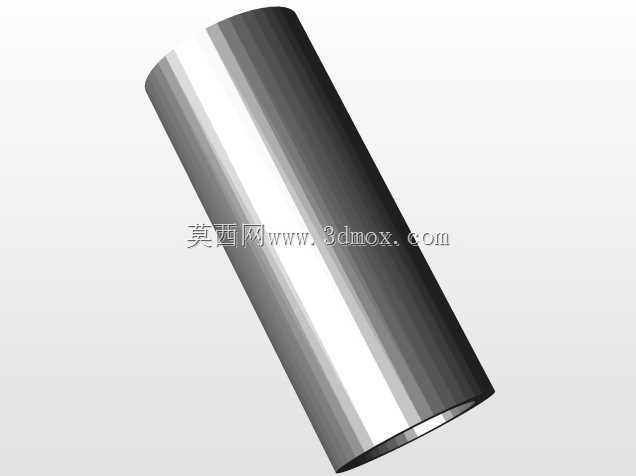

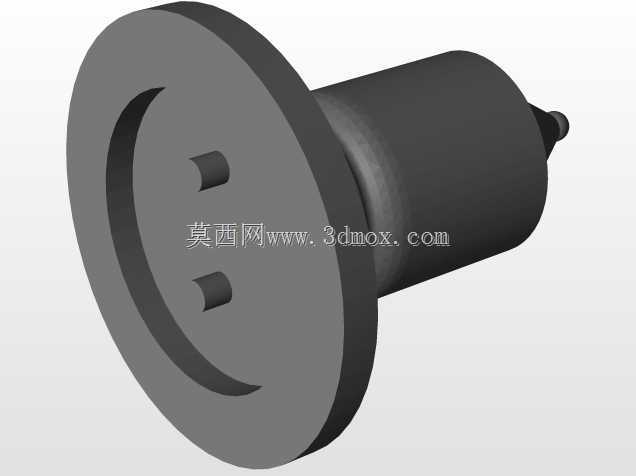

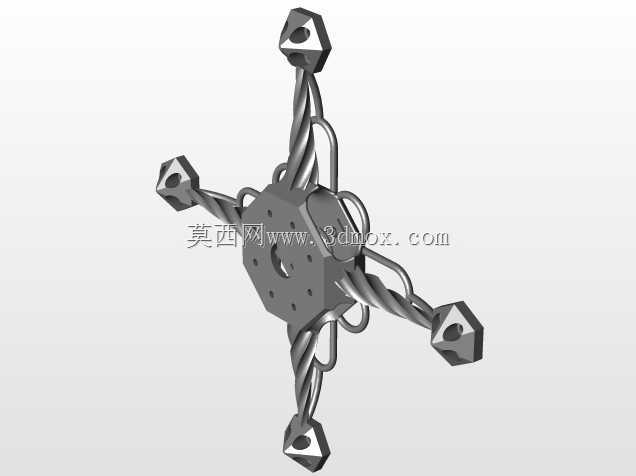

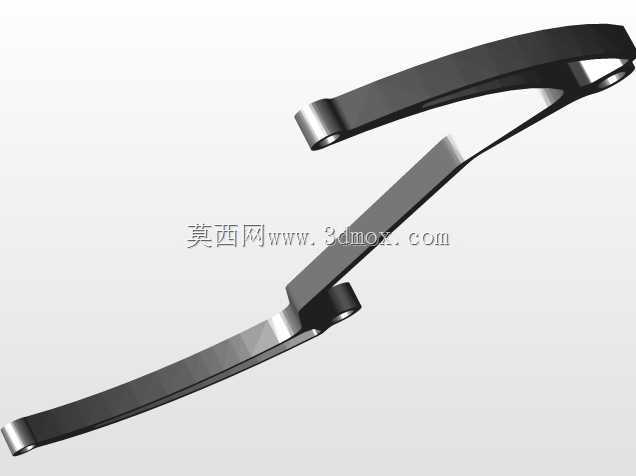

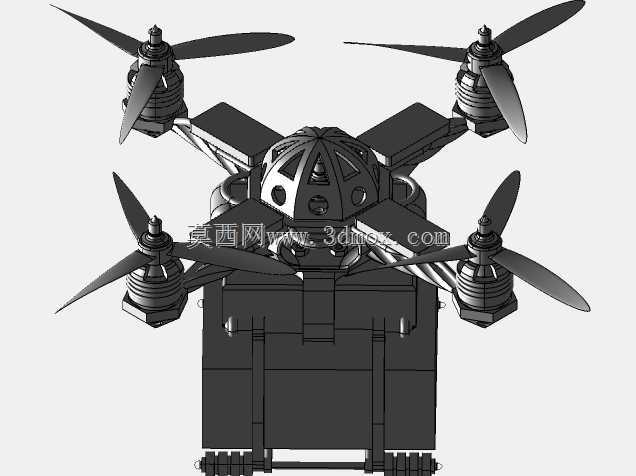

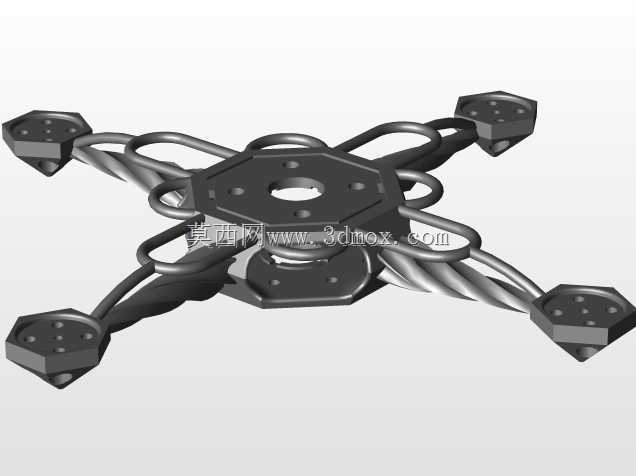

这款四旋翼飞行器的结构设计，首先围绕低空近景作业的实际需求展开，日常可覆盖小范围航拍测绘、农林区域低空巡查、轻量载荷空中投放等场景，单架次作业半径适配城市楼宇间、农林斑块区等复杂狭小空域，无需大型起降场地，单人即可完成部署操作。从功能特性来看，整机采用对称式四轴动力布局，四个旋翼分别布置于机臂末端，对角旋翼转向匹配抵消反扭矩，飞行姿态调整通过各旋翼转速差实现，可完成垂直起降、定点悬停、低速巡航等飞行动作，悬停状态下的姿态稳定性可满足固定角度拍摄、定点监测的作业要求。机臂与中心机架采用快拆式连接结构，日常转场运输时可快速拆解机臂，收纳后占用空间仅为展开状态的三分之一，适配户外作业的便携需求；中心机架下方预留通用载荷安装位，可根据作业场景更换航拍相机、小型投放装置、环境监测传感器等不同载荷，安装位设置有定位销孔与快装卡扣，更换载荷时无需额外工具即可完成固定，同时预留了走线槽位，避免载荷线缆与旋翼运动部件发生干涉。设计过程中优先考虑了飞行工况下的受力分布，机臂采用碳纤维复合管材搭配铝合金连接接头，在保证结构强度的前提下尽可能降低自重，整机空载质量控制在较低水平，可预留充足载荷余量搭载作业设备；起落架采用弹性金属管材弯折成型，布置于机架下方两侧，着陆时可通过自身形变吸收冲击能量，避免硬着陆时的冲击力传递至中心舱内的飞控、电池等核心部件，起落架的离地高度经过校核，可保证搭载常规尺寸航拍相机时，镜头不会被起落架遮挡拍摄视角，同时预留了足够的缓冲行程，应对不平整场地的着陆场景。旋翼动力单元的安装座设置有微小的倾角调整余量，装配时可根据实际试飞的姿态偏移情况微调电机安装角度，抵消加工与装配带来的动力偏差，降低飞控系统的姿态修正负荷；中心舱的外壳采用流线型曲面设计，可降低前飞过程中的空气阻力，同时舱内设置有分层安装架，飞控板、电池、电调等部件按重量分布对称布置，保证整机重心落在旋翼升力中心的正下方，避免飞行过程中出现持续的姿态倾斜。整机展开后的尺寸适配常规空域的飞行要求，机臂长度经过反复校核，既保证旋翼之间有足够的安全间距避免气流干扰，又不会让整机尺寸过大影响狭小空间的穿行能力；各运动部件的转动边界都做了干涉检查，全舵面偏转、旋翼全速转动时，不会与机架、起落架、载荷部件发生剐蹭，所有外露的线缆都通过走线卡扣固定在机臂内侧，避免飞行过程中线缆被气流吹动卷入旋翼。
