拓扑优化镂空四旋翼无人机机架结构

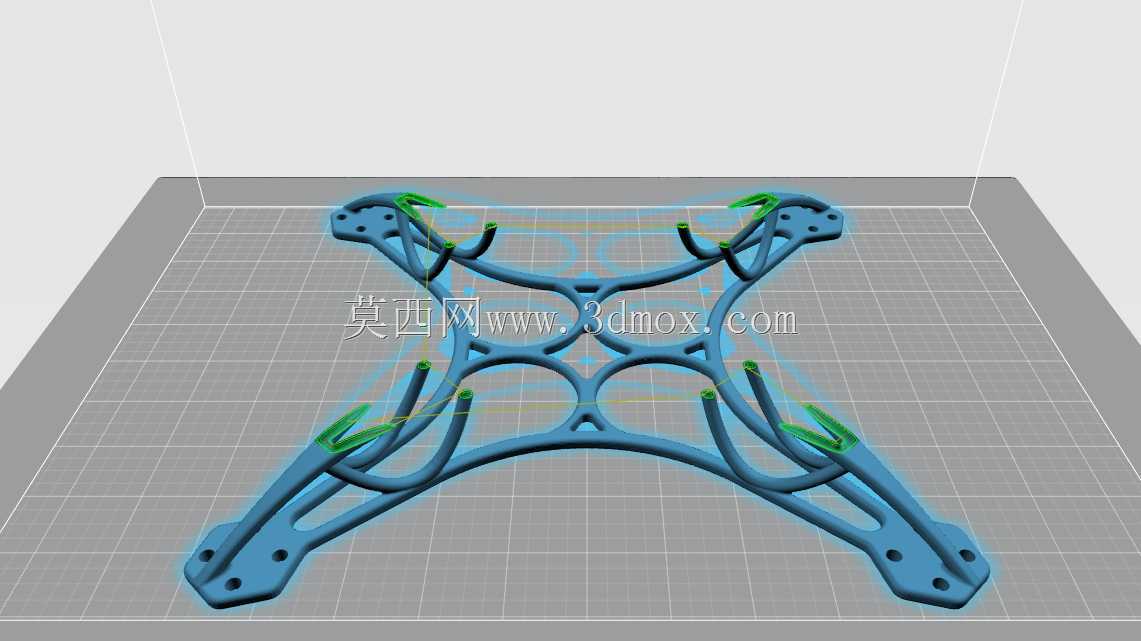

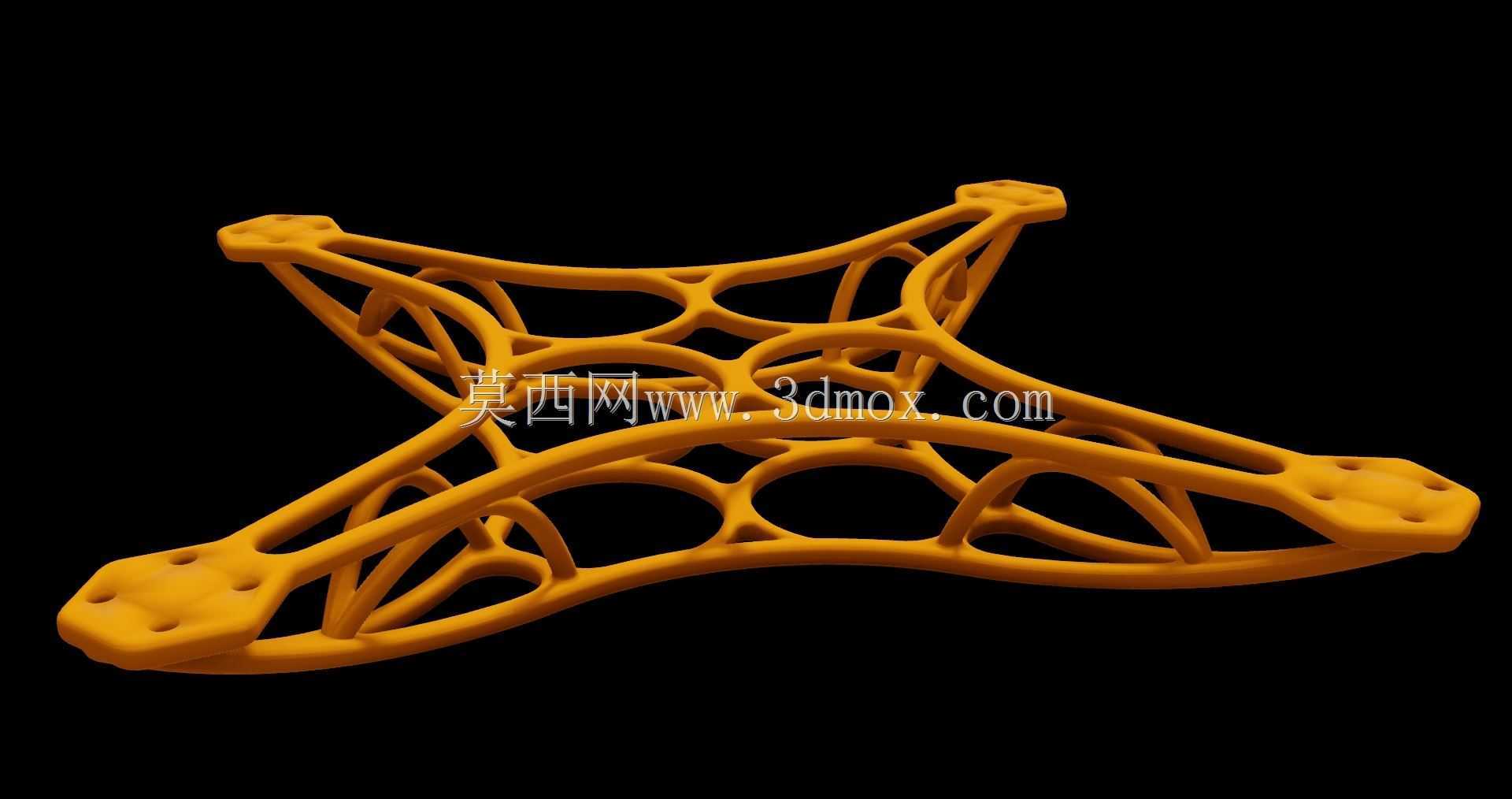

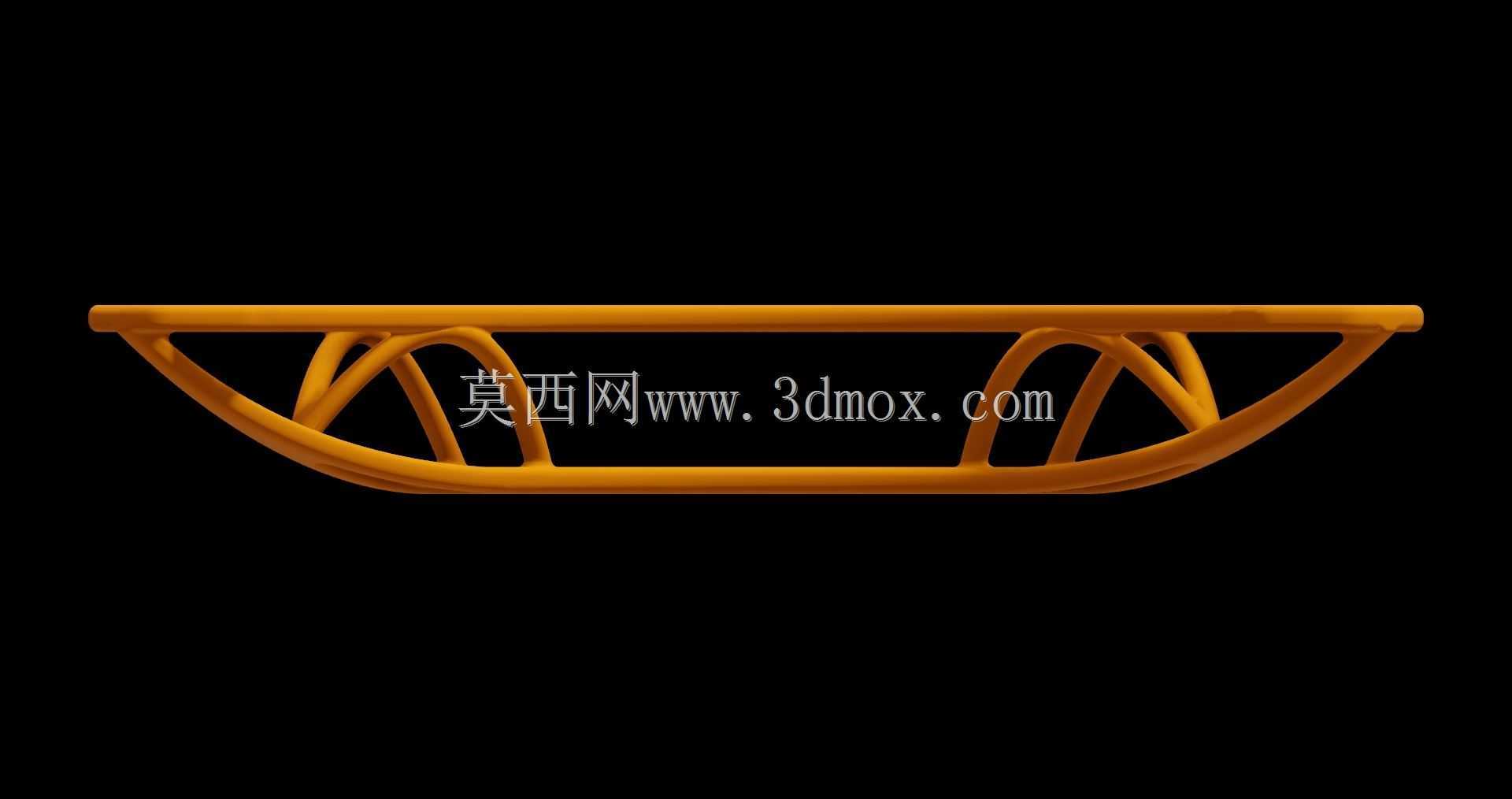

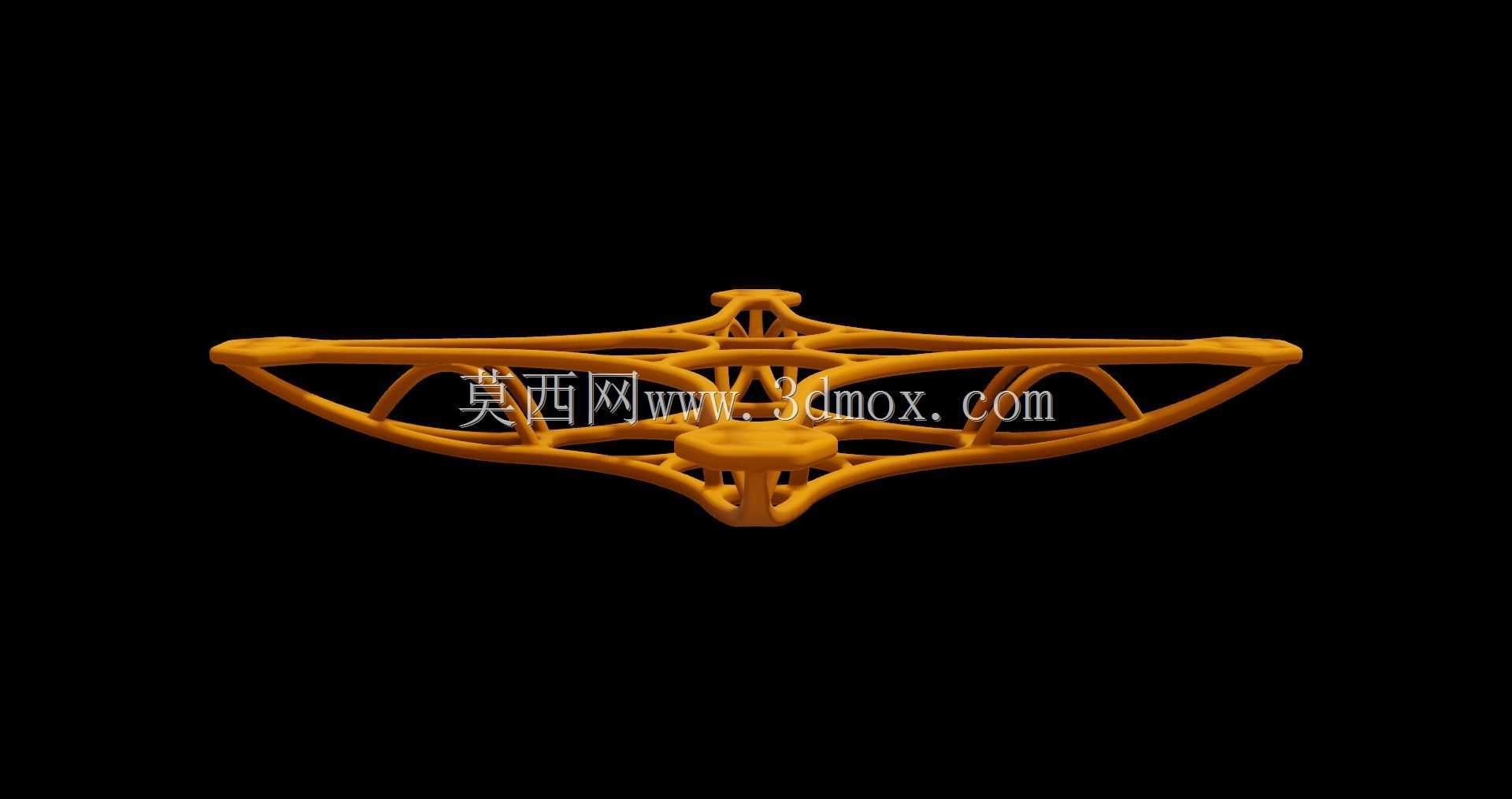

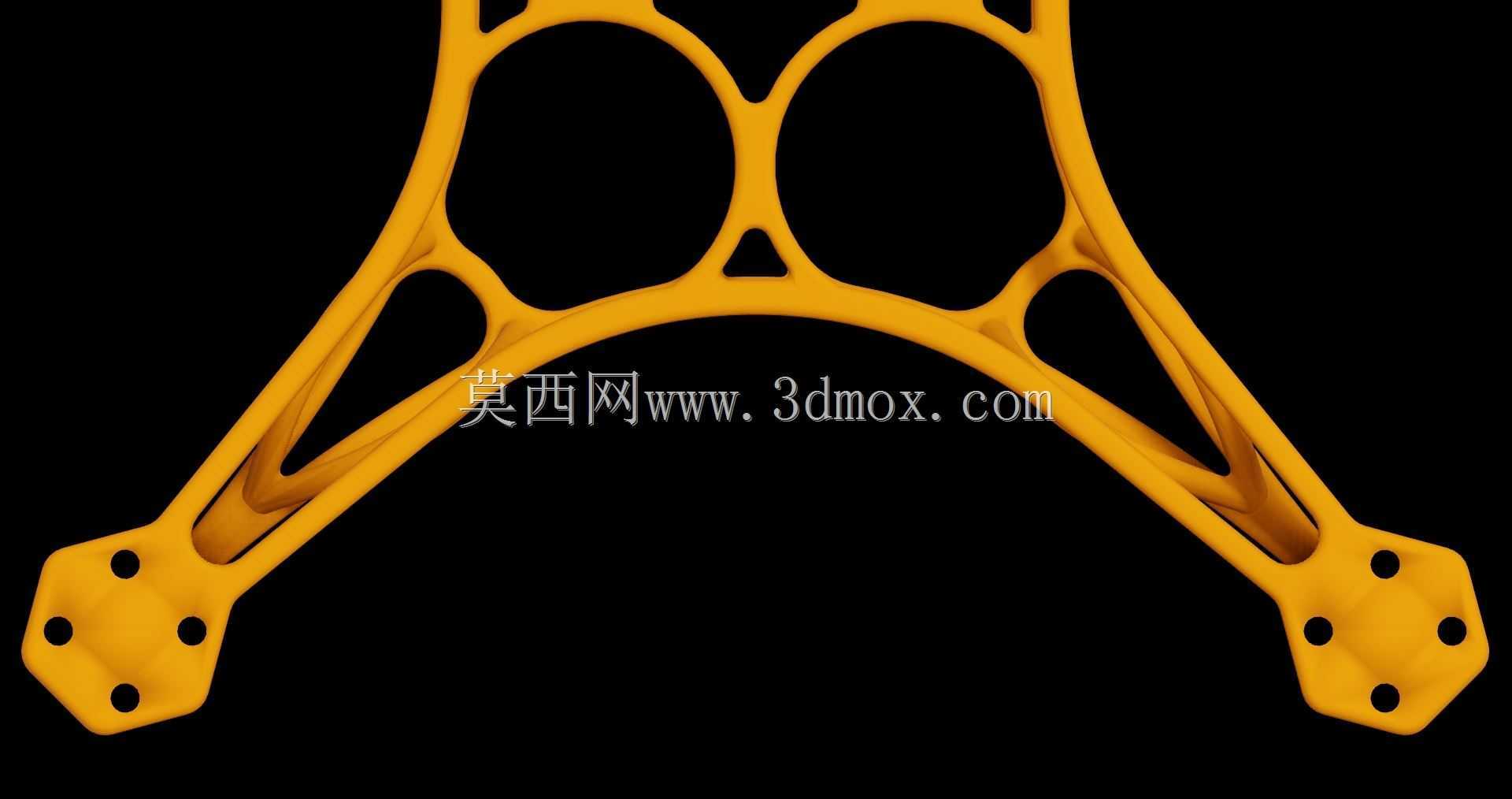

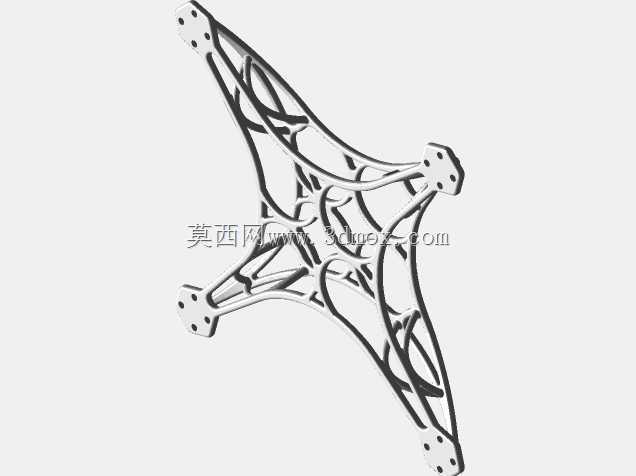

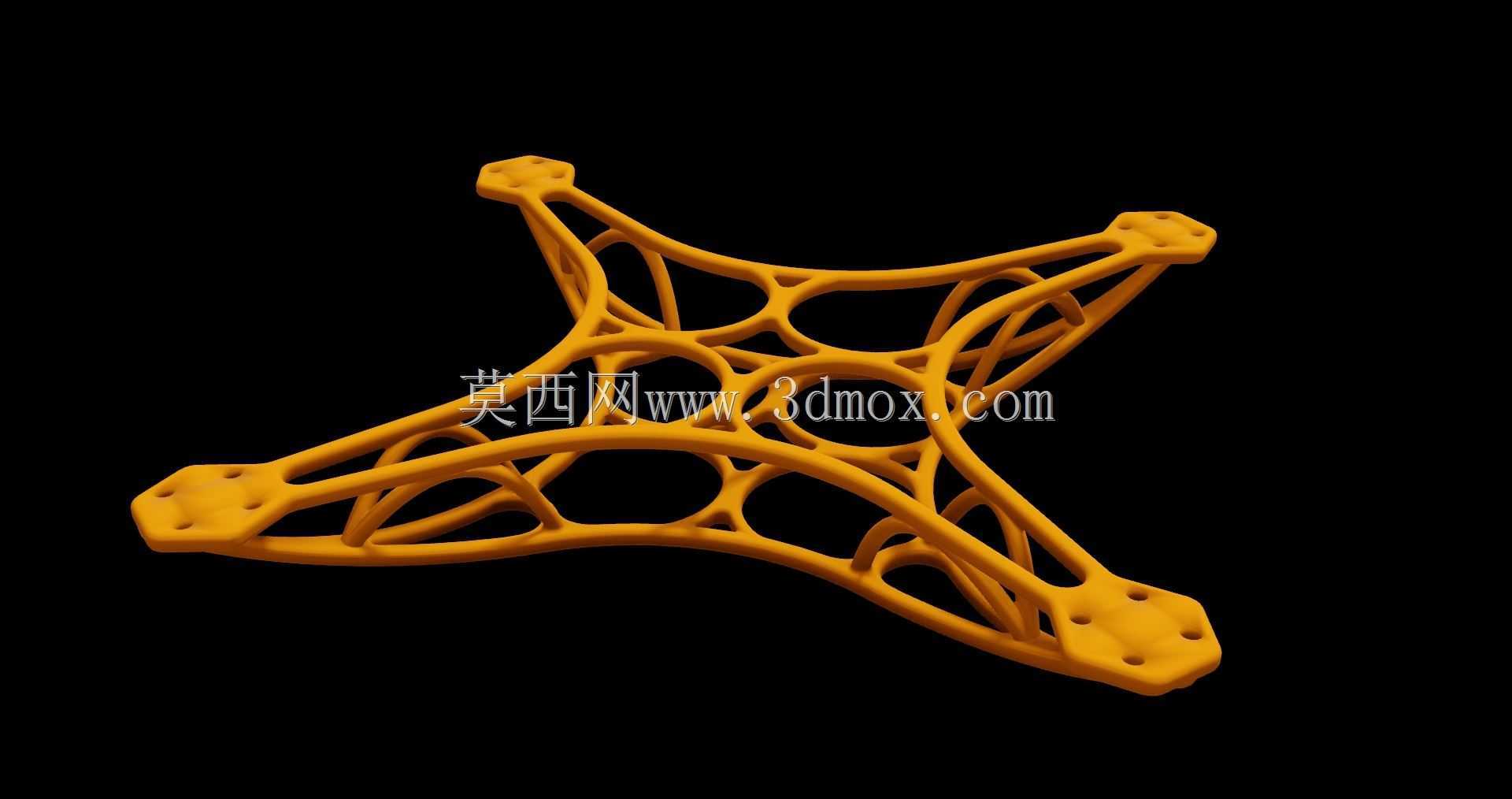

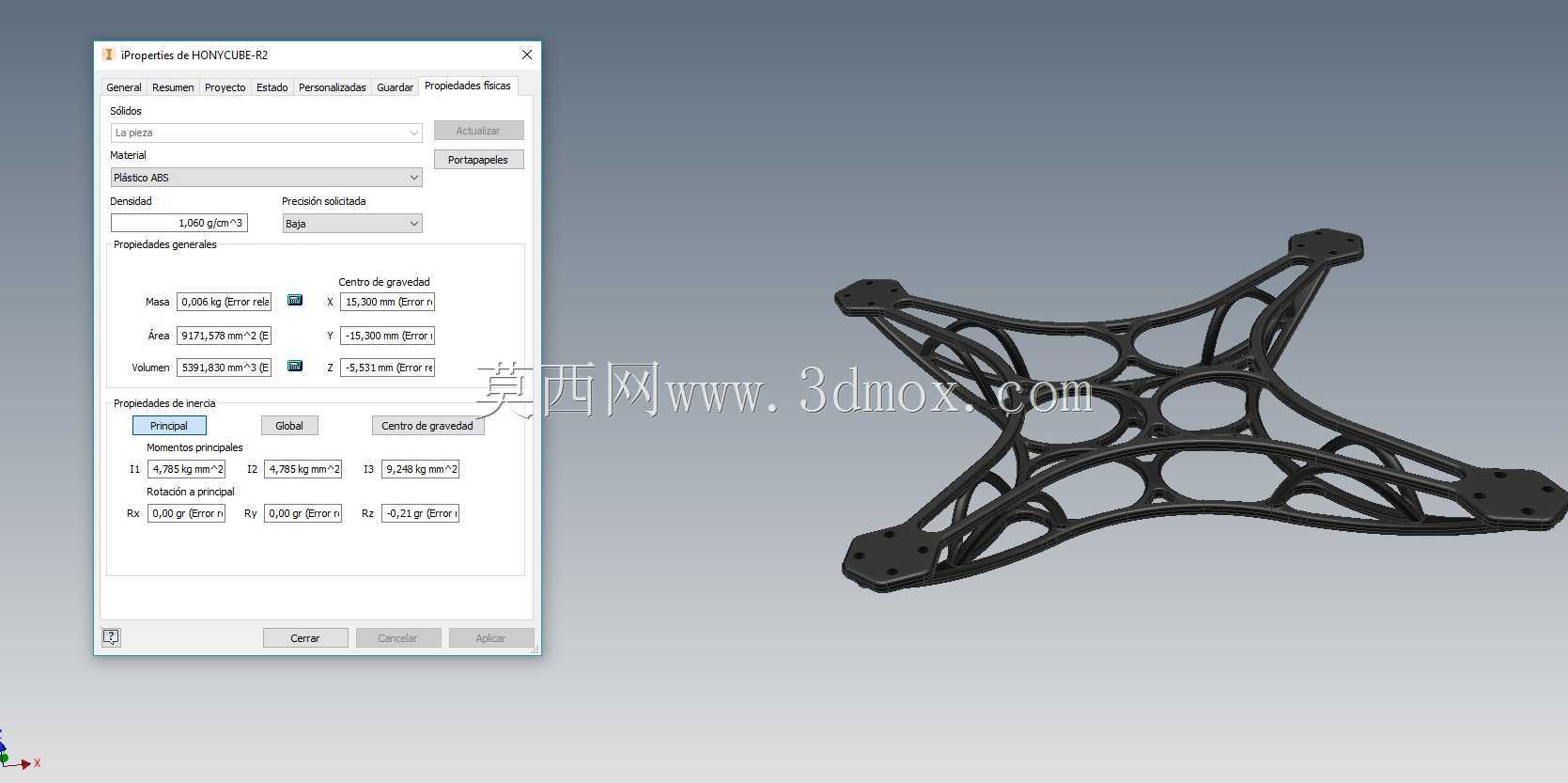

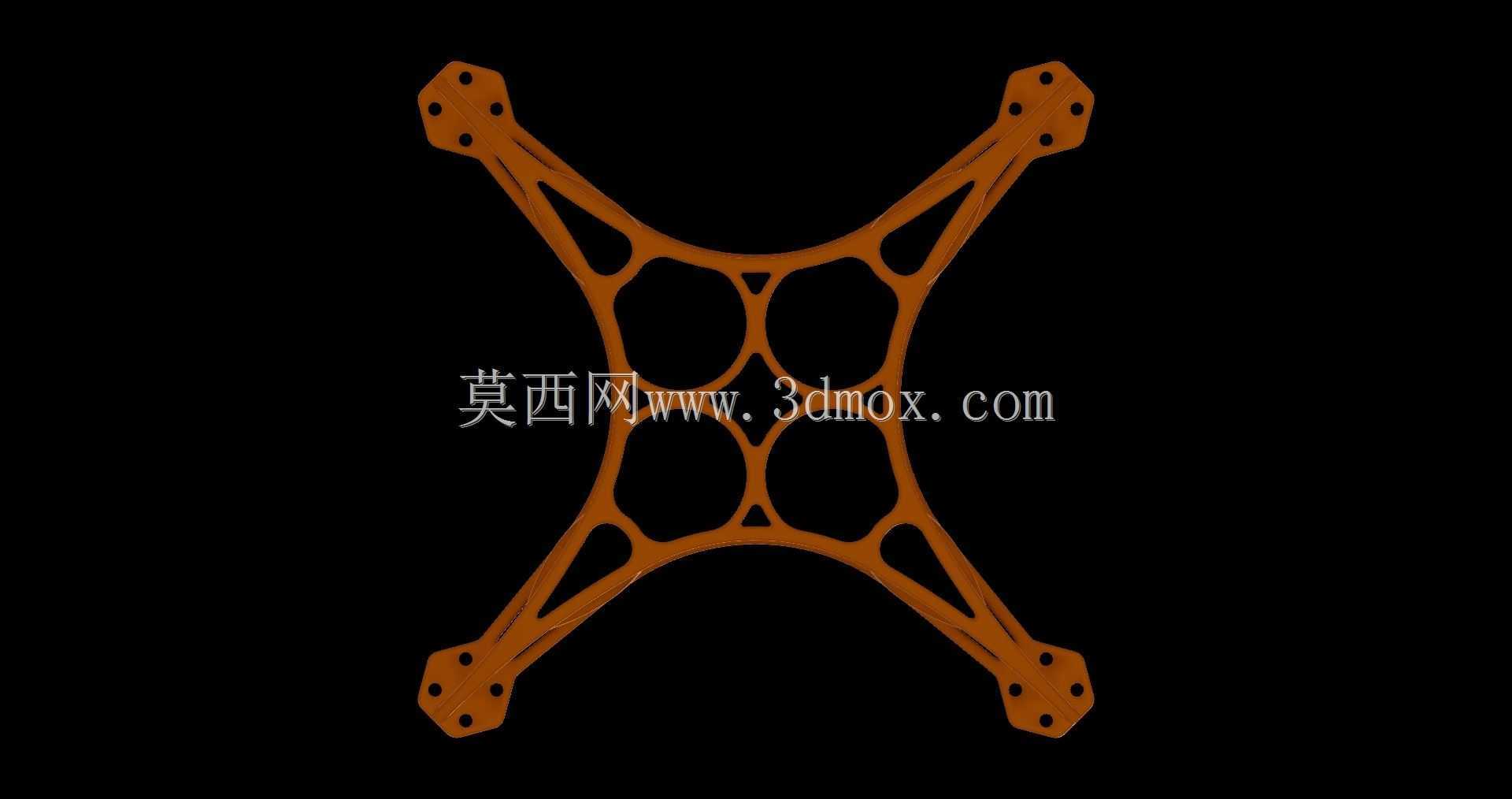

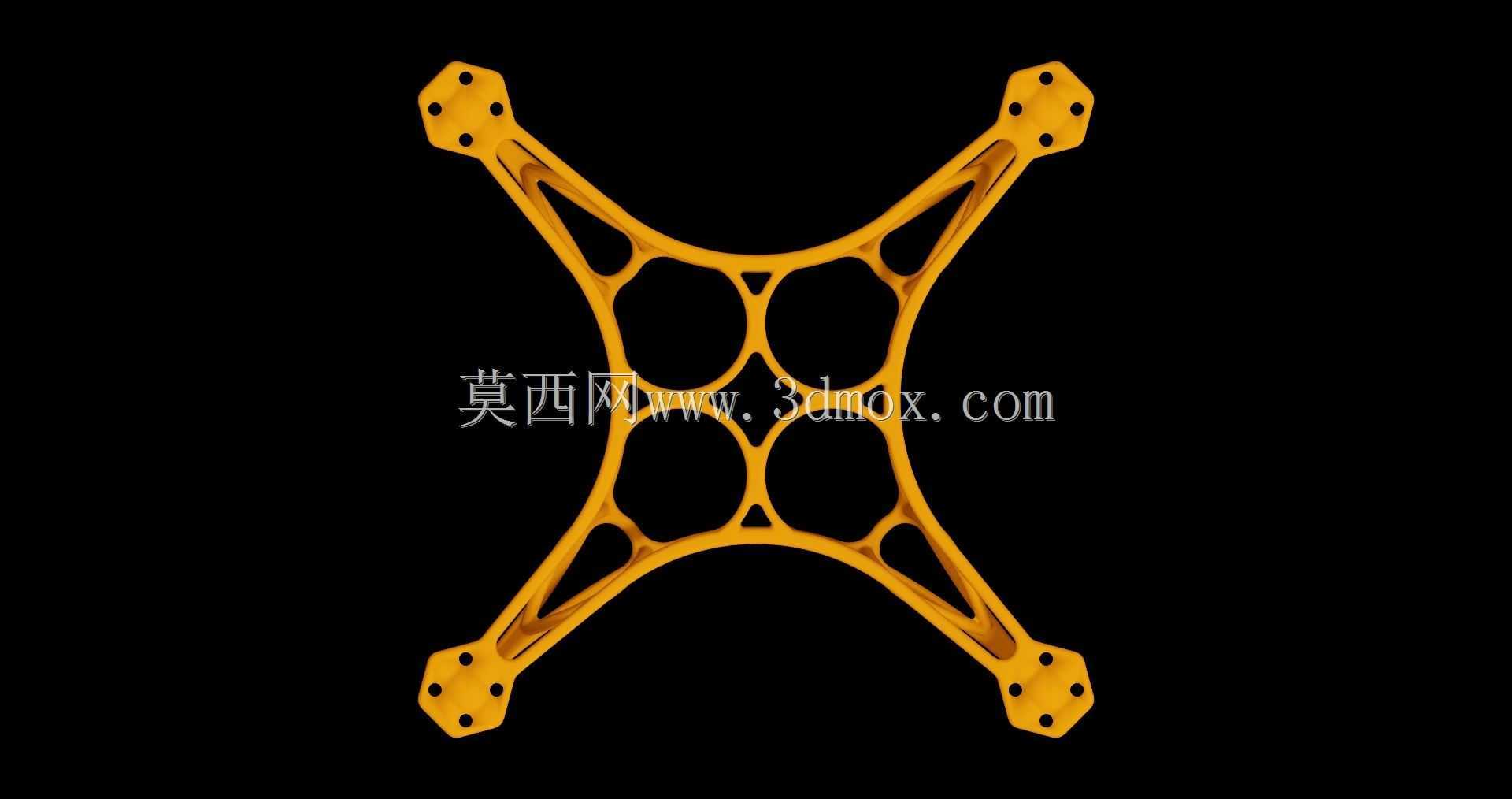

这款四旋翼机架采用仿生镂空的拓扑优化构型，核心设计逻辑是在保障整机结构刚度的前提下最大化降低自重，适配微型穿越机、室内航拍无人机这类对起飞重量极度敏感的飞行场景。从结构布局来看，四个机臂呈X型对称分布，末端预留的电机安装位带有标准孔位，可直接适配常用规格的无刷电机，安装孔的位置公差控制在常规装机允许范围内，无需二次扩孔或打磨即可完成动力组件装配。机臂与中心舱的过渡区域采用渐变式的桁架镂空结构，没有冗余的实体填充，每一处筋条的走向都顺着飞行过程中的受力路径排布，能够抵消电机运转带来的高频振动，同时在无人机发生轻度碰撞时，筋条的形变可以吸收部分冲击能量，避免机臂直接断裂。中心区域预留了飞控、电池、电调的安装空间，镂空的网格结构既可以为电子元器件提供散热通路，也能预留走线空间，避免线束挤压在密闭舱内影响设备散热。从安装边界来看，机臂的长度经过匹配设计，在搭载对应尺寸螺旋桨时，相邻桨叶不会发生打桨问题，整机的重心落在中心舱几何中心附近，无需额外添加配重即可满足飞控的平衡校准要求。不同于传统实心注塑机架的厚重设计，这种拓扑优化结构在相同载荷条件下，自重比同尺寸常规机架降低近四成，能够有效提升飞行续航时间，同时镂空结构带来的空气阻力更小，飞行过程中的姿态响应更灵敏，适合做快速机动的飞行动作。在实际装机使用中，这种结构的机架不需要额外加装减震结构，自身的筋条构型就可以过滤掉电机运转产生的大部分微幅振动，能够让搭载的航拍设备获得更稳定的成像效果，也能减少飞控传感器因振动产生的数据误差，提升飞行姿态的控制精度。机臂末端的安装座做了局部加厚处理，应对电机运转时的拉力载荷，避免长期受力出现安装孔开裂的问题，中心舱的连接位也做了加强筋设计，保障电池绑带固定时的结构强度，不会因为绑带勒紧出现结构形变。
