多工位安装式黑色异形机械连接法兰

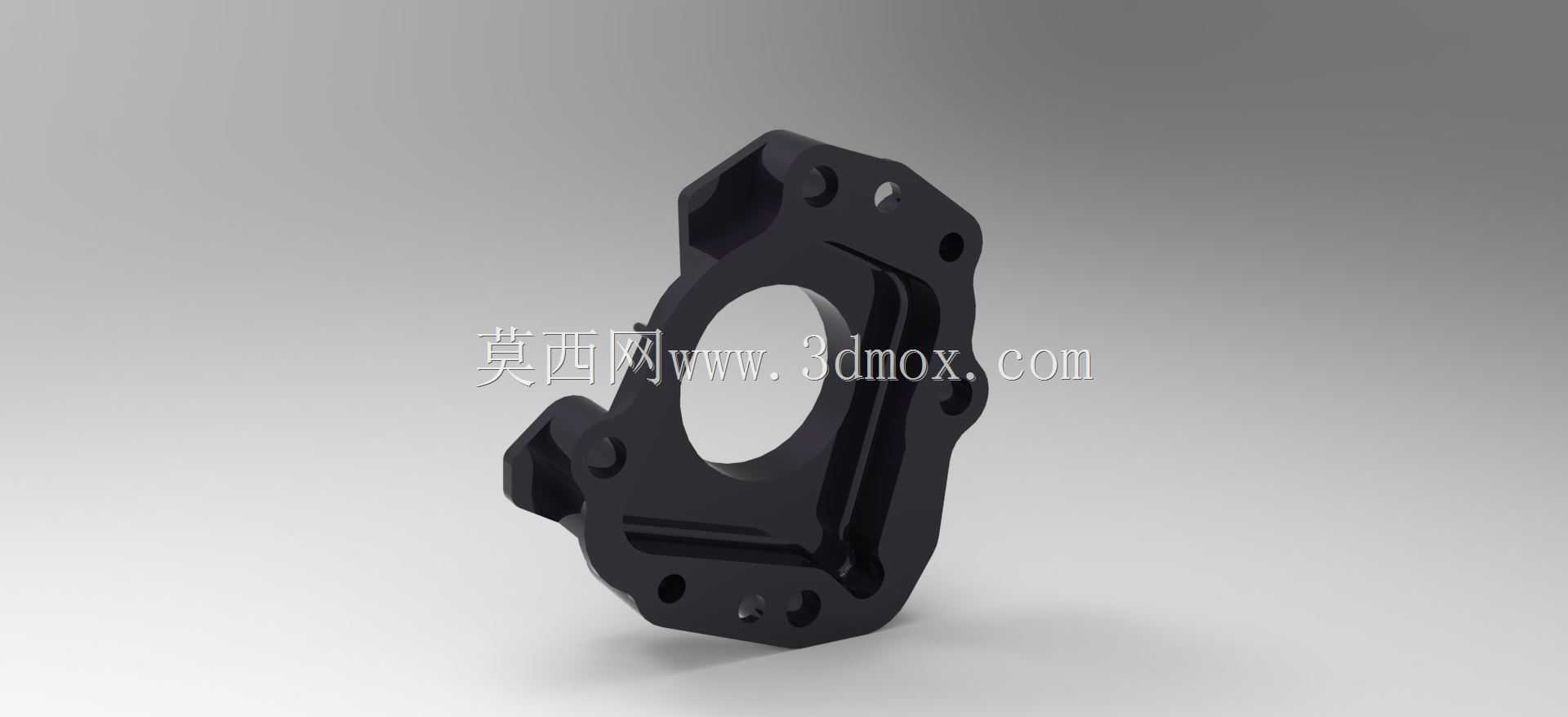

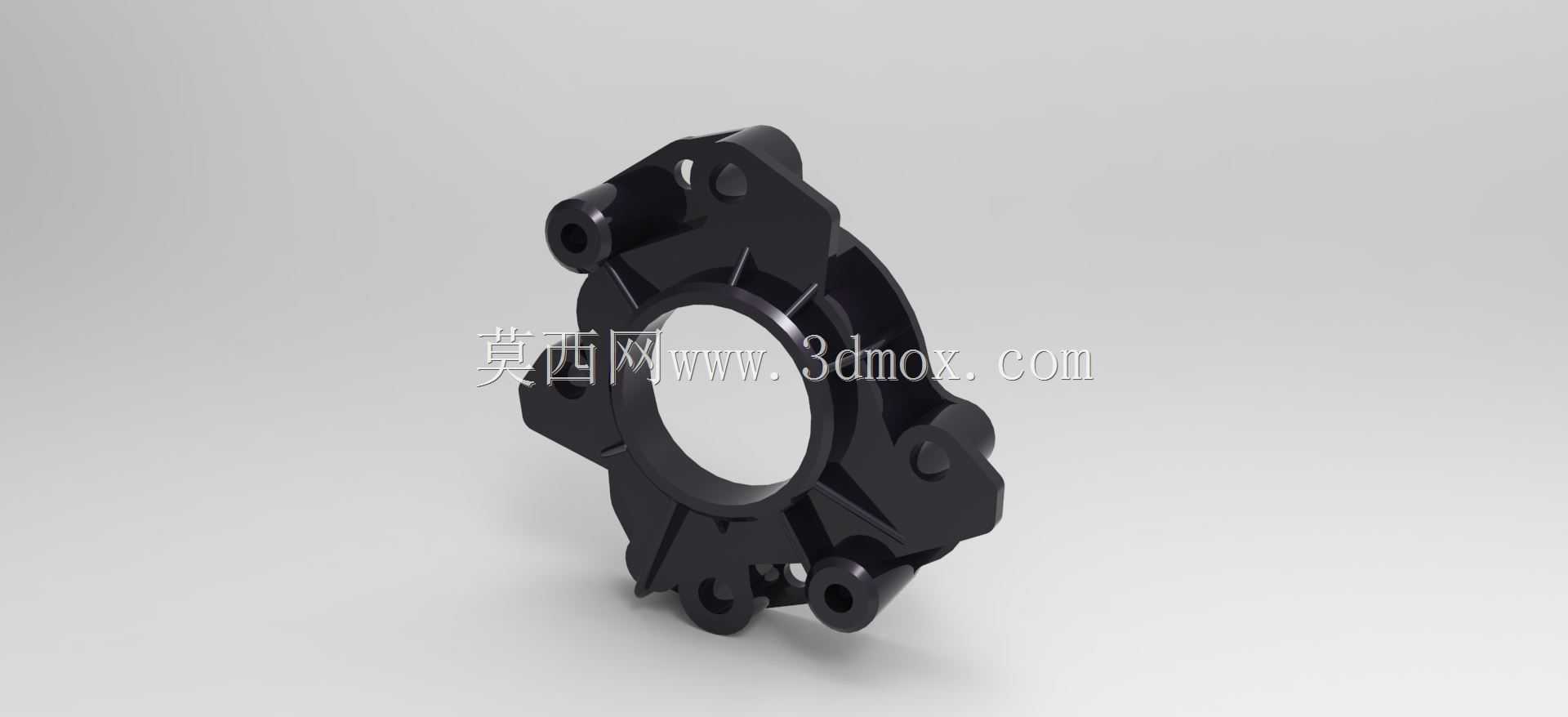

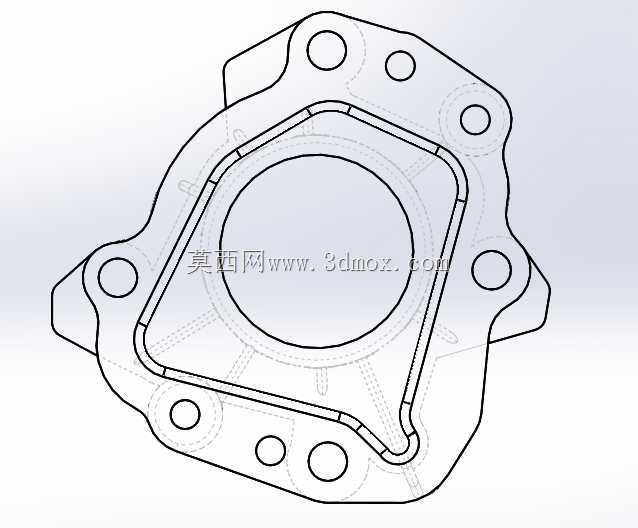

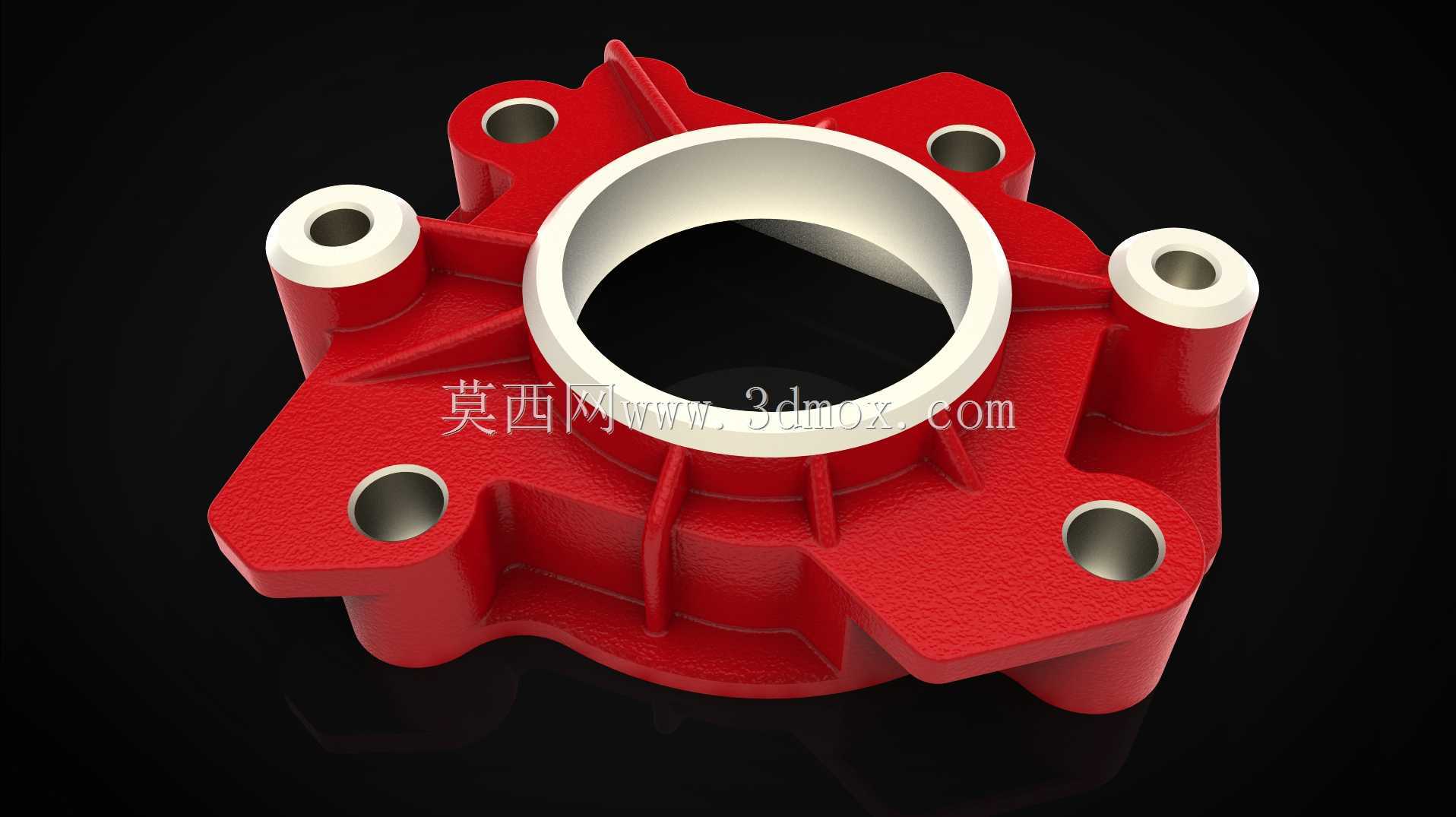

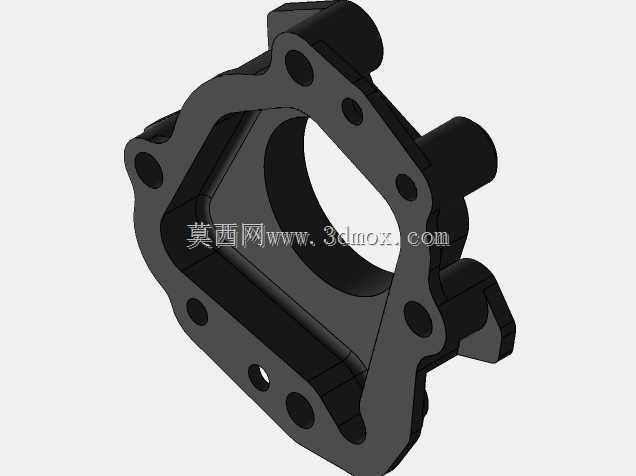

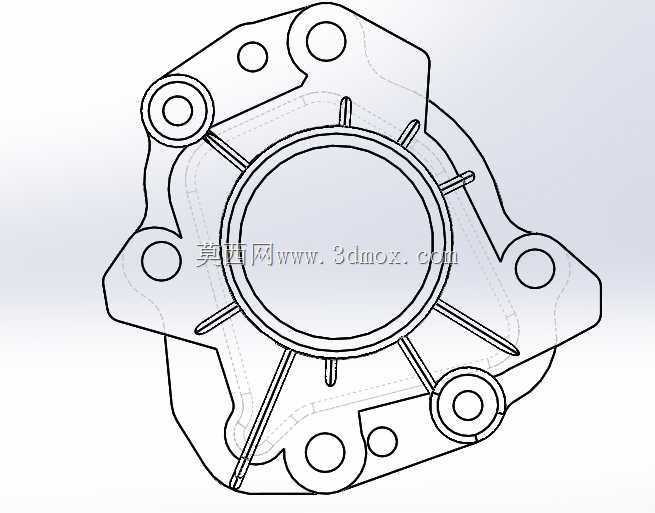

这类异形法兰连接件常应用在中小型动力传输、流体管路转接的设备节点上，区别于标准圆形法兰，它的外轮廓做了非对称的凸耳延伸设计，每一处凸耳上都预留了沉头安装孔，能在有限的安装空间里实现多角度的固定锁紧，避免相邻部件装配时出现空间干涉。从结构设计逻辑来看，中心的大尺寸通孔是核心的过流或者传动轴穿接通道，孔壁做了均匀的壁厚过渡，既保证整体刚性，又不会因为壁厚过大增加不必要的重量。周边的凸耳结构不是均匀分布的，是根据实际安装场景里的螺栓排布位置做的定向设计，其中两个相邻凸耳上做了双层通孔结构，是为了适配不同长度的固定螺栓，满足不同厚度安装基面的锁紧需求，同时凸耳和主体连接的位置都做了圆角过渡，避免应力集中导致的部件断裂，尤其是在设备运行存在持续振动的工况下，这种圆角过渡能大幅降低连接位置的疲劳损伤风险。实际装配的时候，这个部件的安装边界要注意，外轮廓最大尺寸要比中心安装孔的节圆直径大出近三分之一，布局周边管线的时候要预留出足够的扳手操作空间，尤其是沉头孔的位置，要保证螺栓能完全沉入孔内，不会突出表面影响相邻部件的贴合。部件表面做了哑光硬质处理，能在常规车间环境下抵御一定的油污、锈蚀影响，不需要额外做表面防护处理就能直接装配使用。从功能特性来说，它既可以作为管路转接的连接法兰，实现不同通径管路的对接固定，也可以作为传动部件的端盖安装座，配合密封件实现腔体的密封锁紧，同时预留的多个安装位还能拓展固定传感器、管线卡扣等附属小部件，不用额外在设备基面上打孔，减少二次加工的工作量。设计的时候特意把非安装面的多余材料做了去除，比如几个凸耳之间的凹陷区域，都是在保证结构强度的前提下做的减重处理，让整个部件的重量控制在合理区间，不会给安装基面带来额外的负载，尤其是在移动类设备或者对重量敏感的传动结构上，这种轻量化的结构设计能有效降低整体设备的运行负载。
