三层堆叠式球平衡移动机器人结构设计

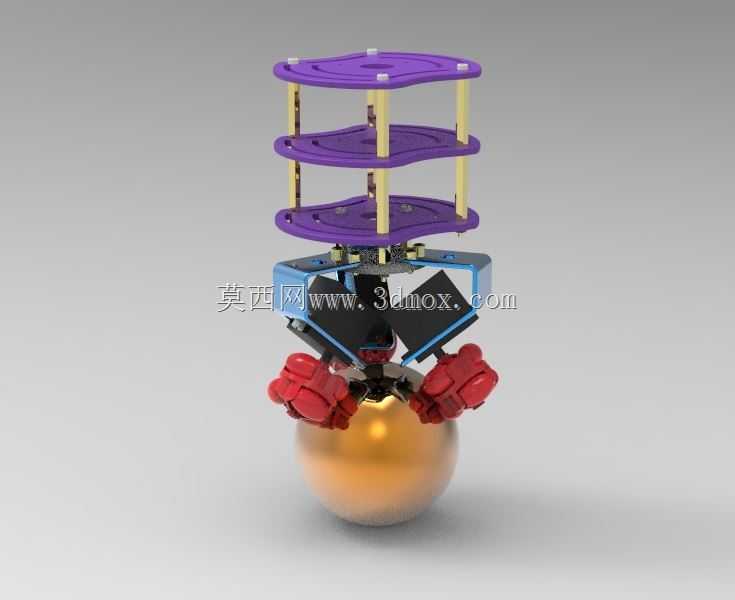

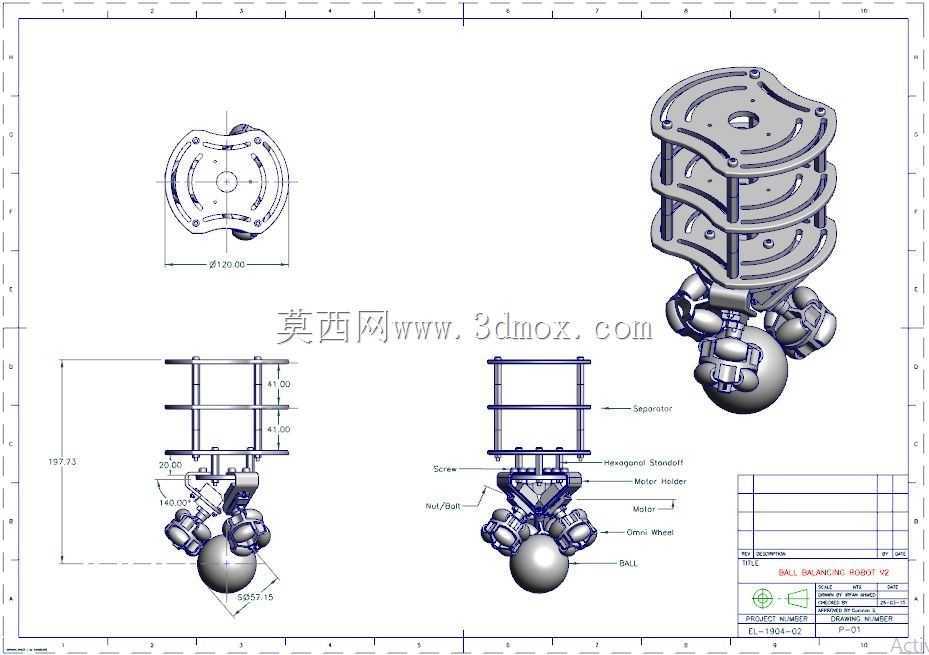

这款球平衡移动机器人采用单球作为全向移动支撑轮，区别于传统轮式移动机器人的差速转向结构，可在平面内实现任意方向的平移、零半径回转动作，适配狭窄空间内的巡检、轻载物料转运场景，尤其适合实验室环境下的移动算法验证、展厅导览类移动载体开发。整机采用三层堆叠式机架结构，每层支撑板采用类椭圆异形轮廓，通过四根均匀分布的立柱实现层间连接，层间距预留足够的电气元件安装空间，可容纳主控板、电池、惯性测量单元、驱动模块等核心器件，支撑板边缘预留的安装凸台可直接固定上层功能拓展模块，无需额外打孔加工。下部驱动机构采用三组对称布置的摩擦驱动轮，每个驱动轮配套独立的减速驱动单元，驱动轮外覆高摩擦系数的弹性包覆层，通过压紧机构贴合在支撑球表面，通过三个驱动轮的转速差与转向配合，实现支撑球的全向滚动驱动，同时三组驱动单元呈120度均匀分布，保证受力均匀，避免单点受力过大导致的打滑问题。支撑球采用金属表面抛光处理，球面圆度公差控制在较高精度范围内，减少滚动过程中的跳动量，保证平衡控制的稳定性。设计过程中优先考虑重心匹配，三层机架的重心垂线严格穿过支撑球的球心，降低平衡控制算法的调节负荷，下部驱动机构的安装基准面与球心的相对位置经过反复校核，保证驱动轮与球面的接触压力处于合理区间，既避免压力过大导致的滚动阻力激增，也防止压力不足出现驱动打滑。机架层间的立柱采用标准型材加工，两端通过紧固件与支撑板固定，装配时可通过调整立柱的锁紧程度微调上层板的水平度，补偿加工误差带来的平面度偏差。整机的安装边界以支撑球的接触点为中心，水平方向最大轮廓不超过最下层支撑板的外边缘，竖直方向高度可根据搭载的拓展模块灵活调整，基础版本的竖直高度控制在合理范围内，避免重心过高导致平衡控制难度提升。驱动轮的摆动支架采用铰接结构，可自适应支撑球的微小形位偏差，始终保持驱动轮与球面的有效接触，铰接处设置阻尼结构，避免运行过程中出现机构震荡。这类球平衡机器人相比传统多轮移动结构，运动灵活性更强，对地面平整度的适应能力更好，可在普通环氧地坪、瓷砖地面等常见室内地面稳定运行，结构设计上预留的拓展接口可快速加装视觉传感器、机械夹爪等功能部件，适配不同的作业需求，建模过程中所有配合面的公差、安装孔位都按照实际加工要求做了预留，可直接导出工程图用于样机加工制作。
