宝可梦长尾怪手双姿态手办结构设计

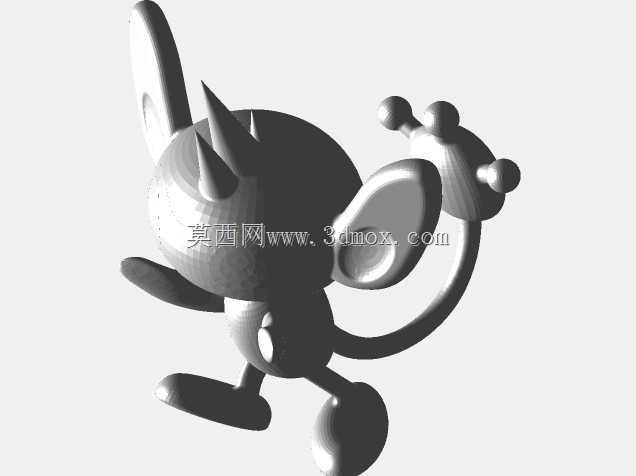

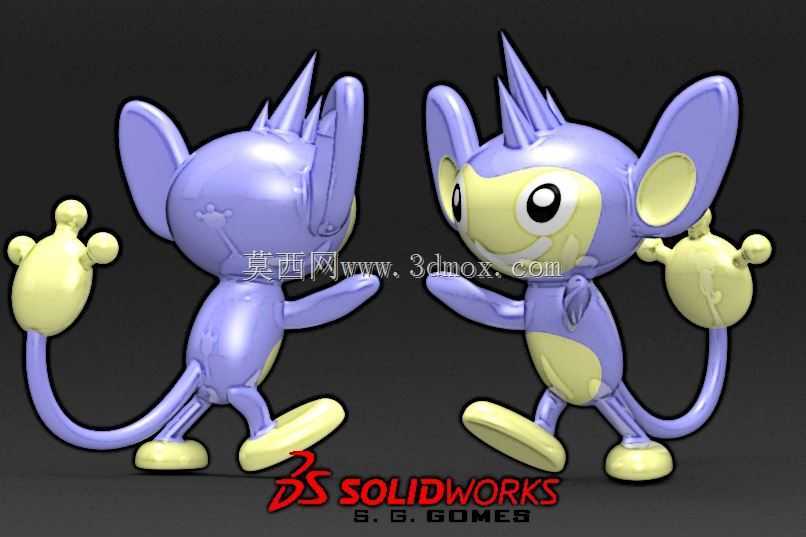

本次呈现的长尾怪手形象三维结构，围绕潮玩手办、IP周边展示的实际应用场景搭建，可直接适配光固化3D打印生产、树脂翻模量产的工艺需求，也可作为文创展陈、IP主题装置的结构参考原型。从结构设计思路来看，建模阶段优先匹配小尺寸手办的打印成型边界，整体外轮廓控制在掌心可握持的摆件尺寸区间，所有外凸结构均做了圆角过渡处理，避免尖角在打印、脱模、日常把玩过程中出现断裂风险。针对形象标志性的大尺寸耳朵结构，建模时在耳背与头部衔接处做了隐性加厚处理，内部预留0.8mm的支撑加强筋位，既不破坏外观的圆润卡通质感，又能解决薄壁结构打印易变形、受力易折损的问题；尾部末端的球状造型，与尾身衔接处做了渐变式的直径过渡，避免截面突变带来的应力集中，即便日常拿取时触碰尾部，也不会出现衔接处开裂的情况。双姿态的结构设计分别对应不同使用场景，正面朝向的姿态可单独作为桌面摆件使用，背部朝向的姿态可与正面款配对组成套装展示，两个姿态的足部接地面积均做了优化调整，重心垂直投影完全落在足部支撑面范围内，无需额外配置底座即可实现稳定放置，降低后续生产的配件成本。外观曲面构建阶段，严格匹配卡通形象的比例特征，头部与躯干的比例控制在1.2:1的区间，符合潮玩受众对Q版形象的视觉偏好，肢体的活动姿态做了静态固化处理，所有关节位置均做一体化曲面衔接，不存在拼接缝隙，适配一体式打印的工艺要求，减少后续组装工序。腹部、足部、尾部末端的分色区域，在建模时做了0.15mm的下沉台阶设计，方便后续喷涂分色时做遮罩处理，降低涂装环节的操作难度，提升量产时的成品良率。针对不同的生产工艺，模型的壁厚统一设置为1.5mm，既满足树脂打印的最小壁厚要求，也适配软胶翻模的脱模角度需求，所有垂直于脱模方向的面均做了1度的脱模斜度处理，避免翻模时出现粘膜、拉伤的问题。
