卧式储水供水水箱结构三维设计

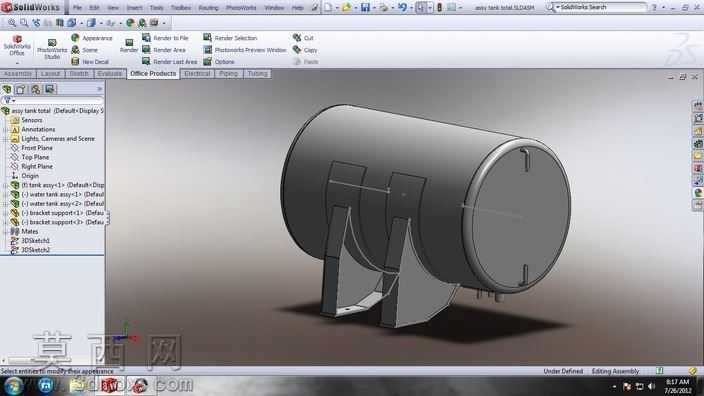

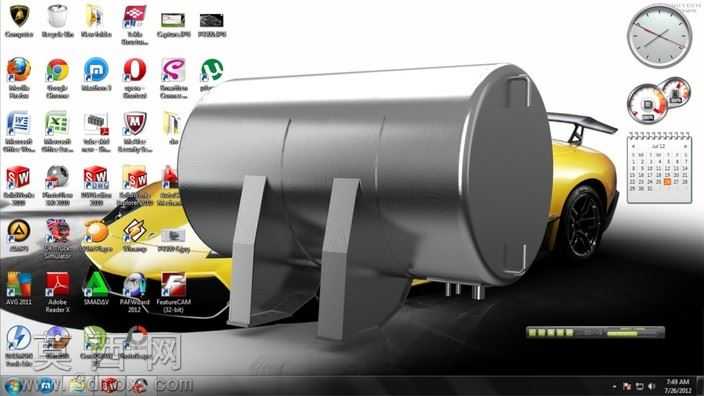

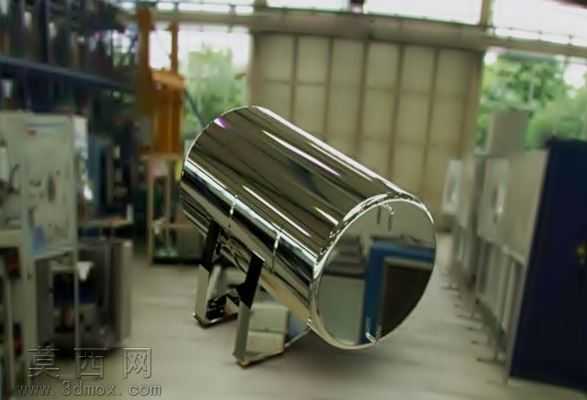

本作品采用SolidWorks完成全参数化三维建模，整体为卧式圆柱罐体结构，建模过程中先通过旋转凸台命令生成罐体主体，对罐体两端端盖采用抽壳与加厚结合的方式保证壁厚均匀，同时在端盖表面预留接口安装位，通过拉伸切除命令精准定位进出水口的安装孔位，保证接口尺寸符合通用供水接驳标准。罐体下方的支撑支架采用钣金与实体混合建模方式，先绘制支架的轮廓草图，通过拉伸生成支架主体承托结构，再对支架与罐体接触的弧面做曲面贴合处理，保证支撑面与罐体外壁完全匹配，避免应力集中问题，支架底部设计有带安装孔的固定脚，可通过螺栓将整个水箱固定在安装基面，提升设备运行时的稳定性。材质渲染阶段，罐体主体赋予哑光金属材质，模拟不锈钢储水罐体的真实质感，调整材质的粗糙度与反射参数，还原金属表面细微的磨砂纹理，支撑支架部分赋予深灰色工程金属材质，区分不同部件的材质属性，场景中添加柔和的环境光与定向光源，对罐体曲面做光影过渡处理，突出圆柱罐体的曲面弧度与结构立体感，渲染输出的效果图清晰展现各部件的装配关系与外观细节。设计思路围绕储水与节水供水的核心需求展开，卧式罐体的设计可在有限安装高度下获得更大的储水容积，双支架对称支撑的结构可均匀承载罐体满水时的重量，避免罐体长期使用出现形变，罐体底部预留的低位接口可方便排空内部存水，便于后期维护清理，整体结构紧凑合理，各部件之间的装配间隙经过校验，不存在干涉问题，可直接用于相关储水供水设备的结构参考、装配演示以及后续的工程图导出工作，模型的特征树保留完整建模步骤，可根据实际使用需求调整罐体容积、支架尺寸、接口规格等参数，适配不同的安装使用场景。
