多通路集成式氧气阀分离器结构设计

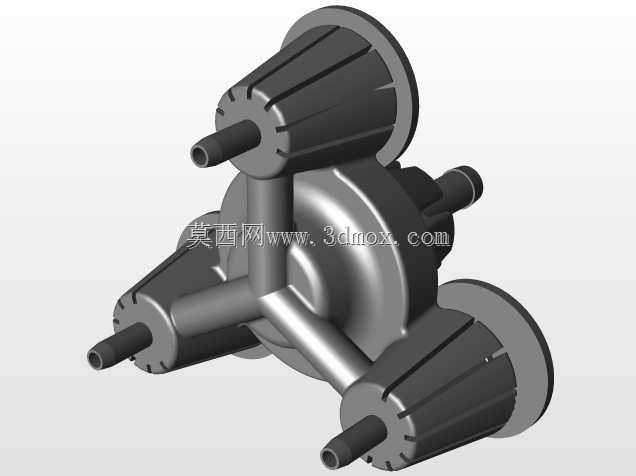

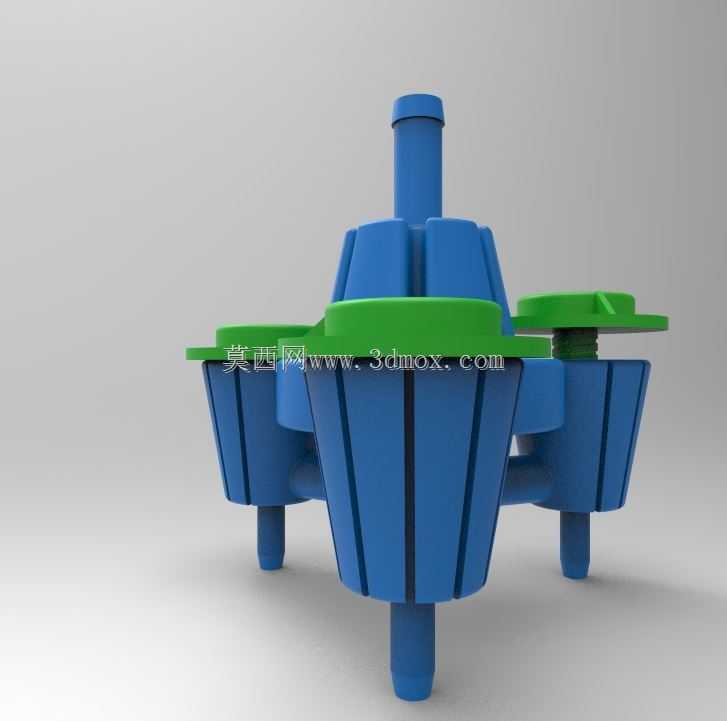

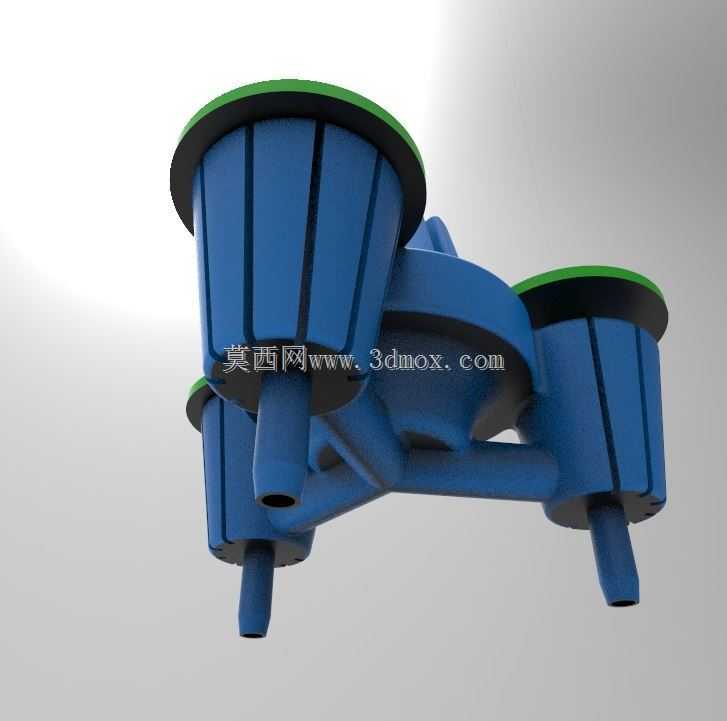

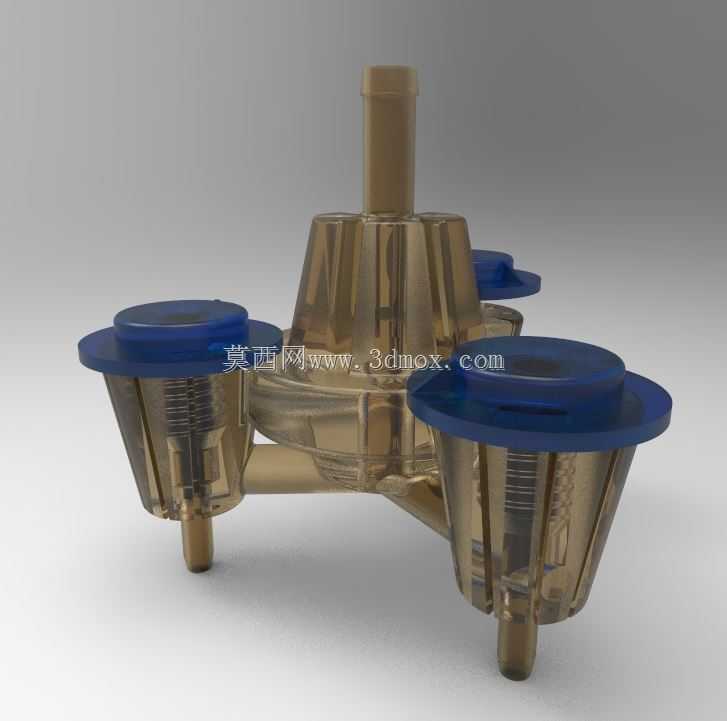

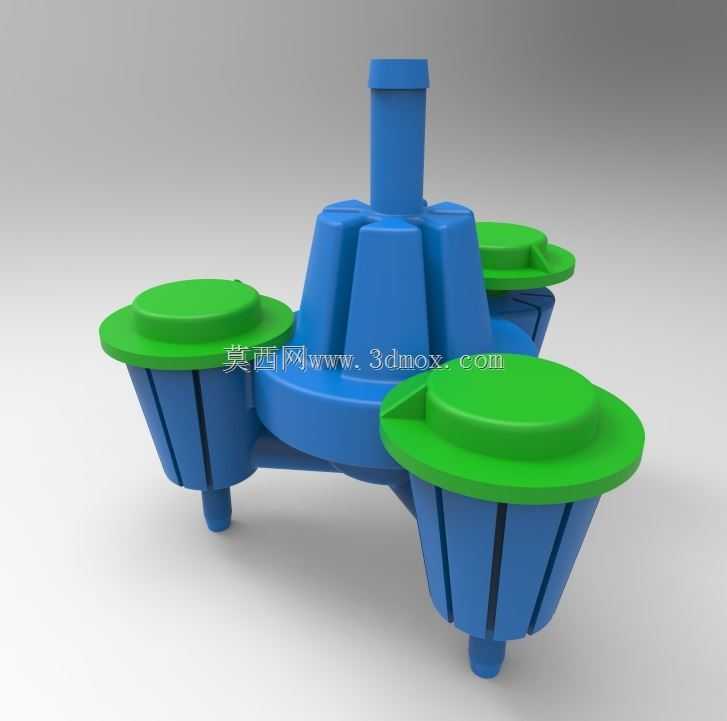

这款氧气阀分离器主要面向医用供氧系统、小型制氧设备、呼吸辅助装置的气路分配场景，核心作用是将单路输入的氧气按照预设通路分流至多个输出端，同时在各支路内置过滤与单向导通结构，避免不同支路的气流倒灌干扰，保障供氧压力稳定。从结构设计来看，主体采用透明耐氧化工程材质打造壳体，可直接观察内部滤芯的积尘与状态，无需拆解即可快速判断是否需要更换耗材，三个呈120度均匀分布的分离腔采用锥型导流设计，气流进入主腔体后沿锥面平滑分流，减少直角转向带来的压损，每个分离腔顶部设置蓝色密封端盖，端盖与腔体采用螺纹旋合加密封圈的结构，既保证腔体密封性能，也方便后期拆开清理内部杂质或更换过滤组件。主进气接口位于结构顶部中心位置，采用标准外圆插接结构，可适配常规医用氧气管路的快插接头，三个分离腔底部的出气接口尺寸统一，安装时可根据实际布管需求选择任意接口作为主输出或旁路输出，无需额外加装转接头。设计过程中优先考虑了安装边界的适配性，整体结构的外接圆直径控制在常规供氧设备的预留安装位范围内，底部三个支撑脚的高度一致，可直接通过卡扣或者扎带固定在设备内部的安装板上，不需要额外设计定制安装支架。各支路内部的流道经过圆角过渡处理，避免气流高速通过时产生啸叫噪音，同时每个支路内置的止回结构采用软质密封片，开启压力控制在极低范围，不会增加主路的供气负载，即使单一支路出现管路弯折堵塞，也不会影响其余两个支路的正常供气。壳体的加强筋沿主腔体轴向分布，既提升了整体结构的抗形变能力，也不会在注塑生产时产生明显的缩痕，透明材质的选用也兼顾了生产环节的质检效率，组装完成后可直接目视检查内部阀芯、密封件的装配是否到位，减少不合格品流出的概率。在实际选型适配时，该结构可直接替换同规格的单路氧气阀，仅需在安装位预留三个支路的布管空间即可完成升级，不需要改动设备原有气路的整体布局，适配家用制氧机、医用集中供氧终端、便携式呼吸设备等多种场景的气路改造需求。
