混凝土混合器用齿轮箱搅拌机三维结构

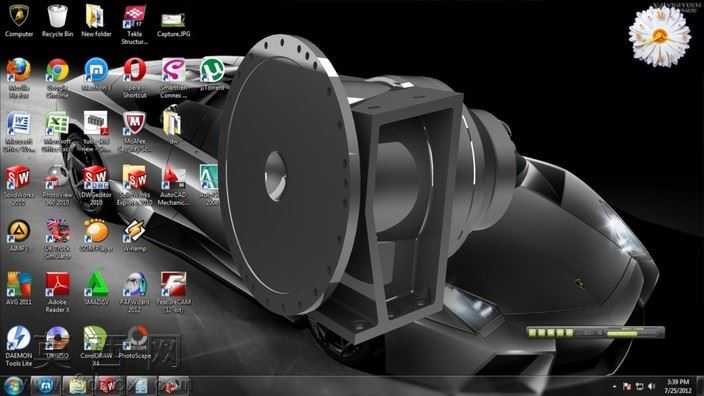

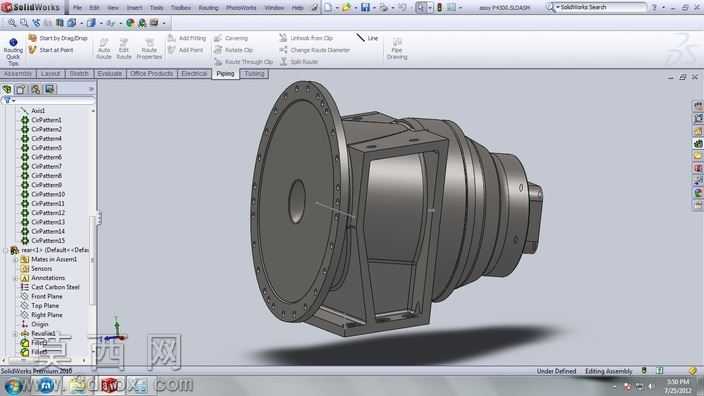

本模型为混凝土混合设备配套的齿轮箱搅拌机传动结构，采用SolidWorks完成全参数化三维建模，整体建模过程遵循机械设计的装配逻辑，从核心传动零件到外部安装壳体逐一完成特征构建，保证各零件间的配合公差符合实际加工装配要求。模型外观呈现为阶梯式回转壳体搭配侧置安装支座的结构，大端设置带均匀螺栓孔的连接法兰，用于对接混合设备的动力输入端或工作腔体，小端为动力输出衔接结构，侧部的一体式安装支座带有定位安装孔，可实现齿轮箱在设备机架上的稳固固定。建模过程中对壳体的铸造圆角、加强筋结构、螺栓沉孔、密封槽位等细节特征均做了还原，既还原了铸件的工艺特征，也保证了模型结构的完整性，可直接用于装配干涉检查、结构受力分析的前置参考。材质配置上，针对壳体部分赋予了铸钢哑光金属材质，还原铸造零件的表面质感，对连接法兰面、安装配合面做了精加工面的材质区分，对接合部位的密封件、紧固件也配置了对应的材质属性，渲染后可清晰呈现零件的层次结构。设计思路围绕混凝土混合设备的大扭矩传动需求展开，内部齿轮传动结构采用多级减速布局，可将输入端的高转速低扭矩动力转换为输出端的低转速大扭矩动力，满足搅拌作业的重载工况需求，外部壳体采用一体化铸造成型的结构设计，在保证结构强度的同时减少了装配接缝，提升了箱体的密封性能，可有效避免搅拌作业过程中粉尘、浆液进入箱体内部损坏传动零件。整体模型装配关系完整，无缺失零件、无配合错误，可用于机械设计教学、设备改造参考、产品方案演示等场景，能够直观展现该类搅拌专用齿轮箱的结构特点与设计逻辑。
