轴向运动轴电机精密结构三维设计

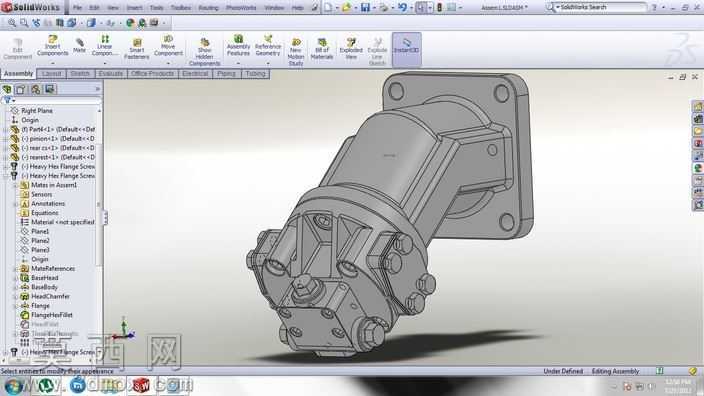

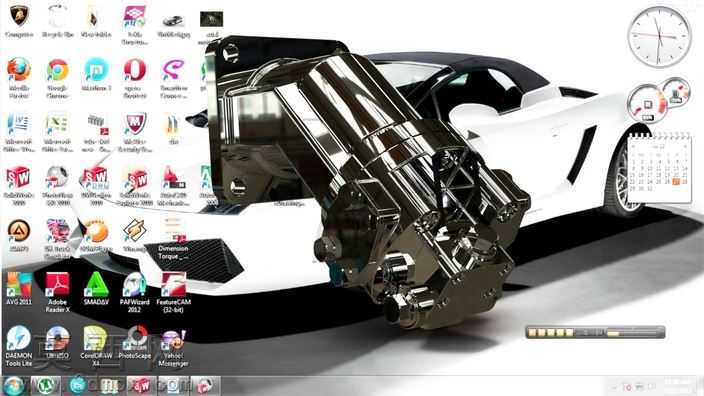

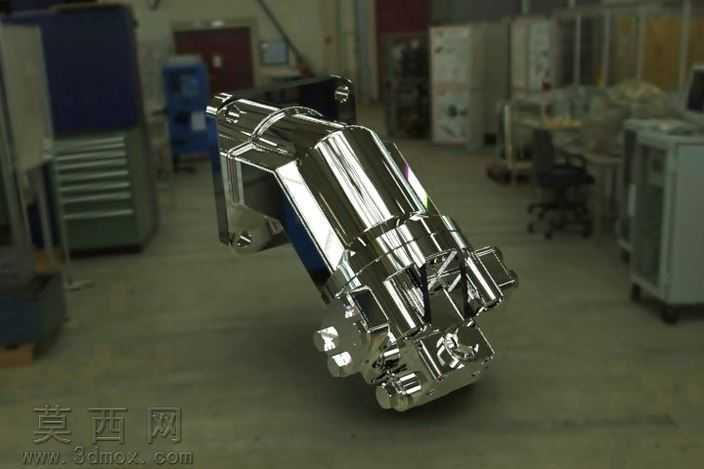

本作品为轴向运动轴电机的三维设计成果，建模阶段依托三维参数化设计软件完成全结构搭建，首先梳理轴电机轴向运动的核心功能逻辑，将整体结构拆解为动力输出端、轴向滑移组件、壳体支撑结构、连接定位基座四大核心模块，逐一绘制各零件的草绘截面，通过拉伸、旋转、扫描、放样等基础建模命令生成零件基体，再对安装孔位、定位卡槽、密封槽、配合轴肩等细节特征进行精细化处理，确保每一处结构尺寸都符合机械传动配合的公差要求。建模过程中严格遵循同轴度、垂直度等形位公差规范，对轴向运动的滑移轨道与动力输出轴的配合间隙进行参数化设定，保证后续模拟运动过程中无卡滞、干涉问题。材质与渲染阶段，针对电机金属壳体采用高抛光铬合金材质，调整材质的反射率、粗糙度与环境光遮蔽参数，还原金属构件亮面镀铬的真实质感；对内部传动组件采用调质钢材质，区分不同零件的表面处理工艺带来的质感差异，车间背景环境采用写实工业场景贴图，搭配三点布光方案，主光源模拟车间顶光突出金属表面的高光反射，补光弱化结构暗部的死黑区域，辅助轮廓光勾勒电机整体的外形边界，最终渲染图能够清晰呈现电机的外部轮廓与精密结构细节。结构设计上重点优化轴向运动的导向稳定性，在滑移组件两侧设置对称导向支撑结构，降低运动过程中的径向偏摆，壳体采用一体化压铸成型的结构思路，减少不必要的拼接缝隙，提升整体结构的刚性与密封性能，连接基座预留标准化安装孔位，可直接适配不同的自动化设备安装接口。设计思路围绕轴向运动的精准传动需求展开，在保证动力输出扭矩满足使用要求的前提下，尽可能压缩电机的整体体积，优化内部零件的排布方式，让整体结构更加紧凑，同时预留后期维护的拆卸空间，方便对内部易损件进行更换调整，整体模型完整还原了轴电机实现轴向运动的全部结构特征，可用于机械结构教学、设备方案展示、虚拟装配模拟等多个场景。
