四轴水平多关节工业机械手三维设计

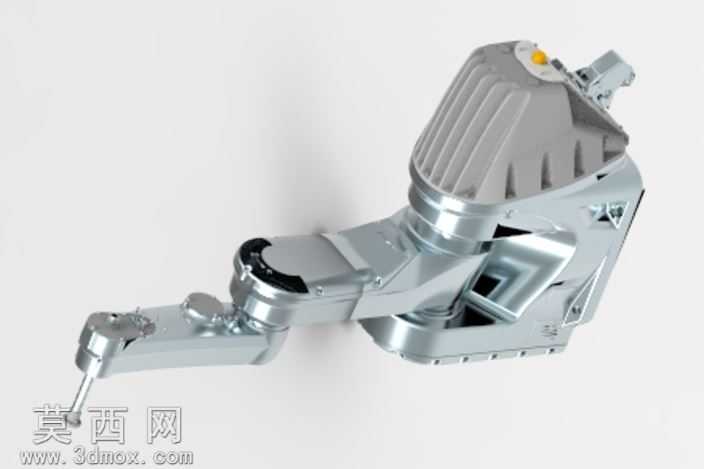

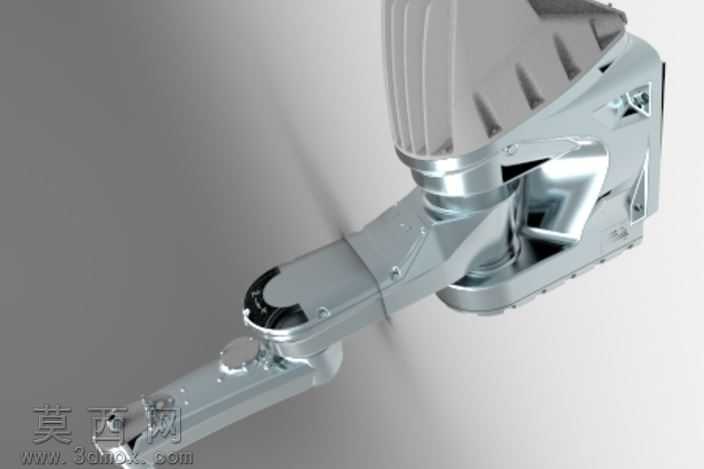

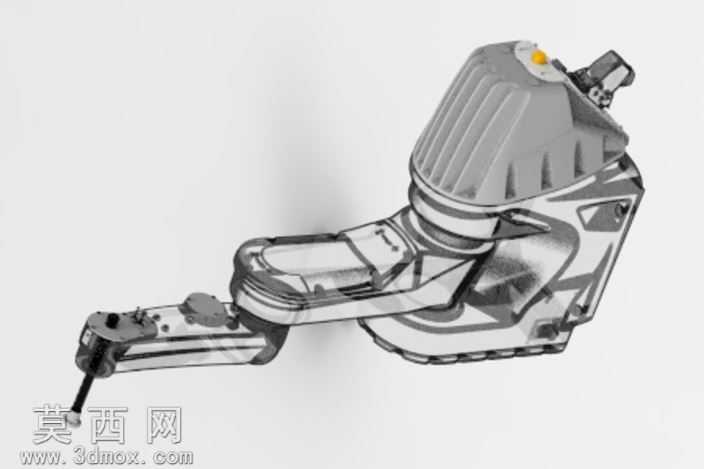

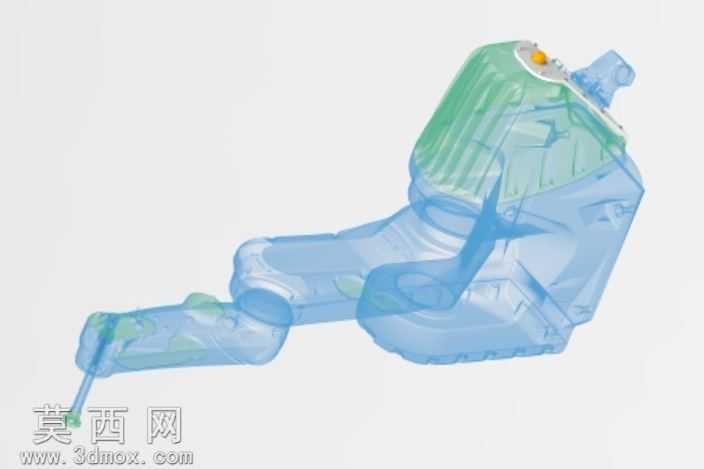

本作品为四轴水平多关节工业机器人的三维建模设计，整体建模过程严格遵循工业机械手的实际设计逻辑，以真实工业场景下的作业需求为核心出发点，在三维建模软件中完成全参数化的结构搭建。建模初期先完成整体运动链路的基准轴系设定，明确四个运动轴的旋转中心与行程范围，确保J1轴底座回转、J2轴大臂摆动、J3轴小臂伸缩、J4轴末端法兰旋转的四个自由度运动逻辑符合SCARA型机器人的运动学特性，各关节的运动限位结构均在模型中做了还原，避免后续运动仿真出现干涉问题。模型的材质渲染贴合真实工业设备的质感表现，底座与关节壳体部分采用哑光银灰色铸铝材质，还原工业铸件的细腻磨砂质感，关节衔接处的旋转轴承、紧固螺丝等外露金属件做了亮面金属材质处理，区分出不同零部件的材质差异，末端执行器的安装法兰做了倒角与安装孔位的细节刻画，顶部的状态指示灯采用半透明黄色材质，还原真实设备的部件特征。结构设计上，大臂与小臂的内部走线槽、关节处的密封防尘结构、底座的安装固定孔位均做了精细化建模，各关节的驱动电机安装位、减速器装配槽的尺寸均参考行业通用标准设定，确保模型的结构合理性，可直接用于后续的运动仿真、装配验证或者教学演示场景。设计过程中重点优化了各臂段的配重比例，在保证结构强度的前提下简化了不必要的冗余结构，让整体机械臂的外观线条流畅利落，既符合工业设备的实用属性，也兼顾了外观的工业设计美感，模型的各零部件均做了独立分组，可单独拆解查看内部结构，方便使用者理解四轴机器人的装配逻辑与运动原理。
