航空用轻量化轴承支撑支架结构设计

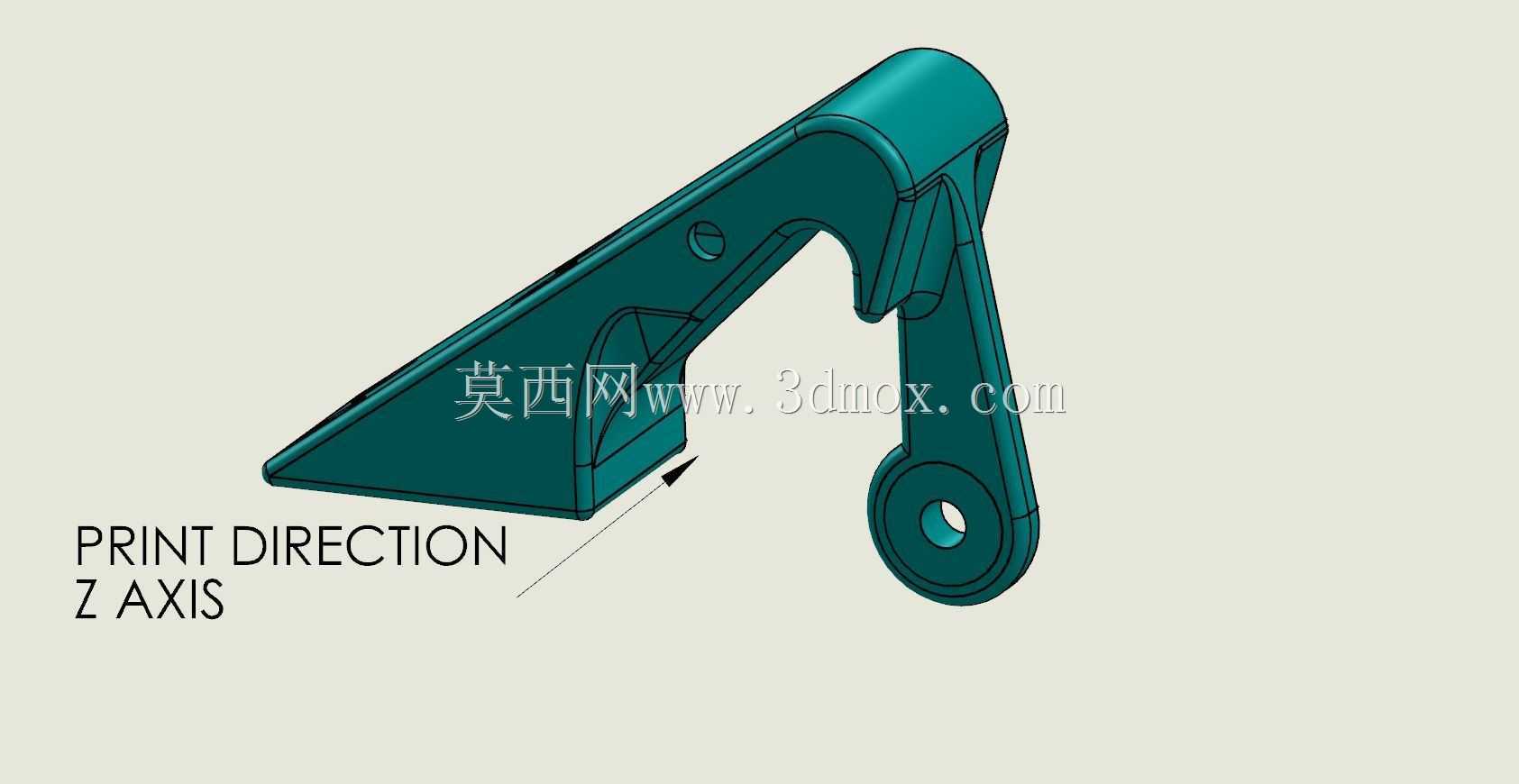

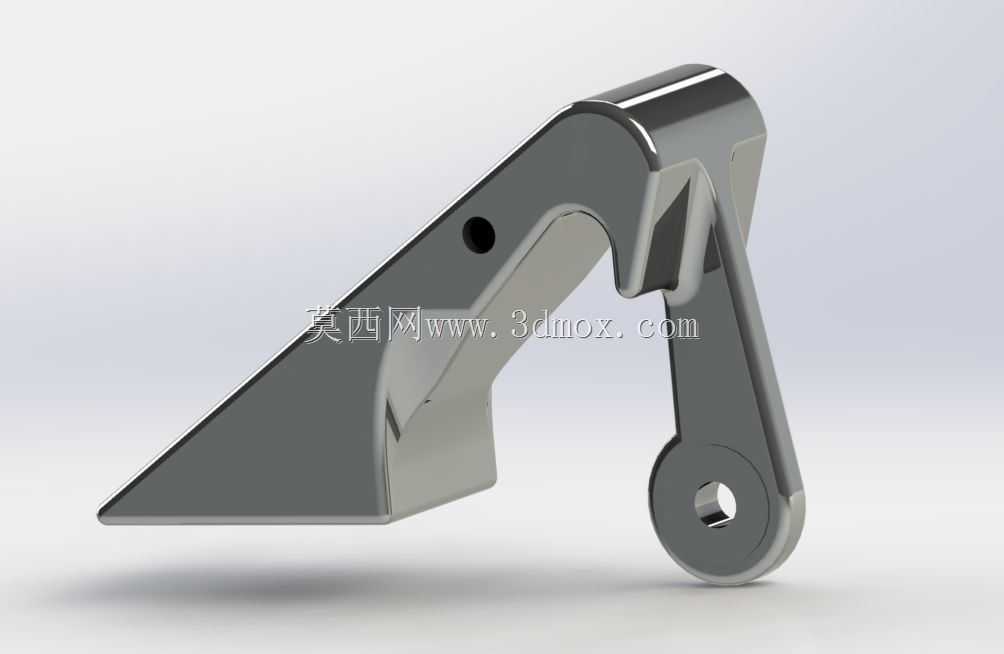

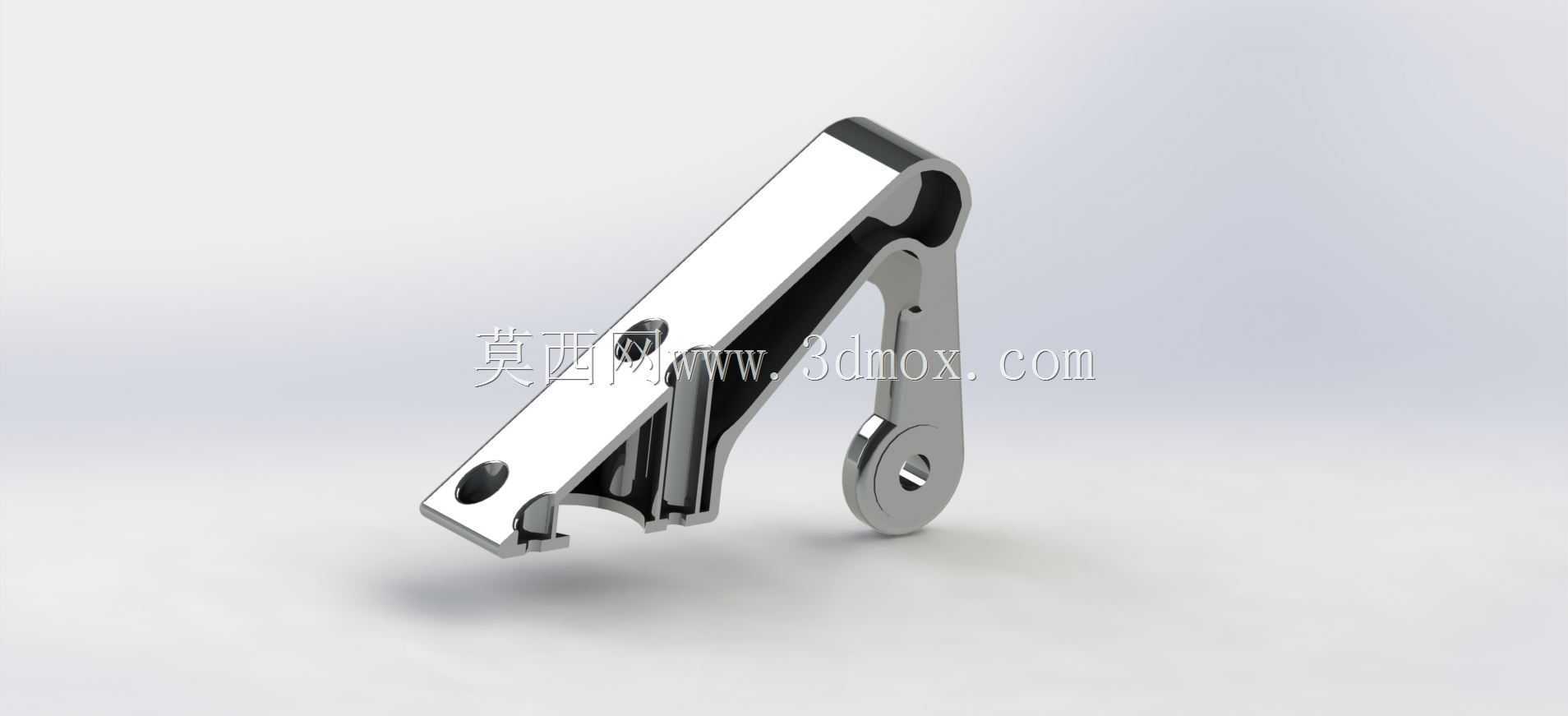

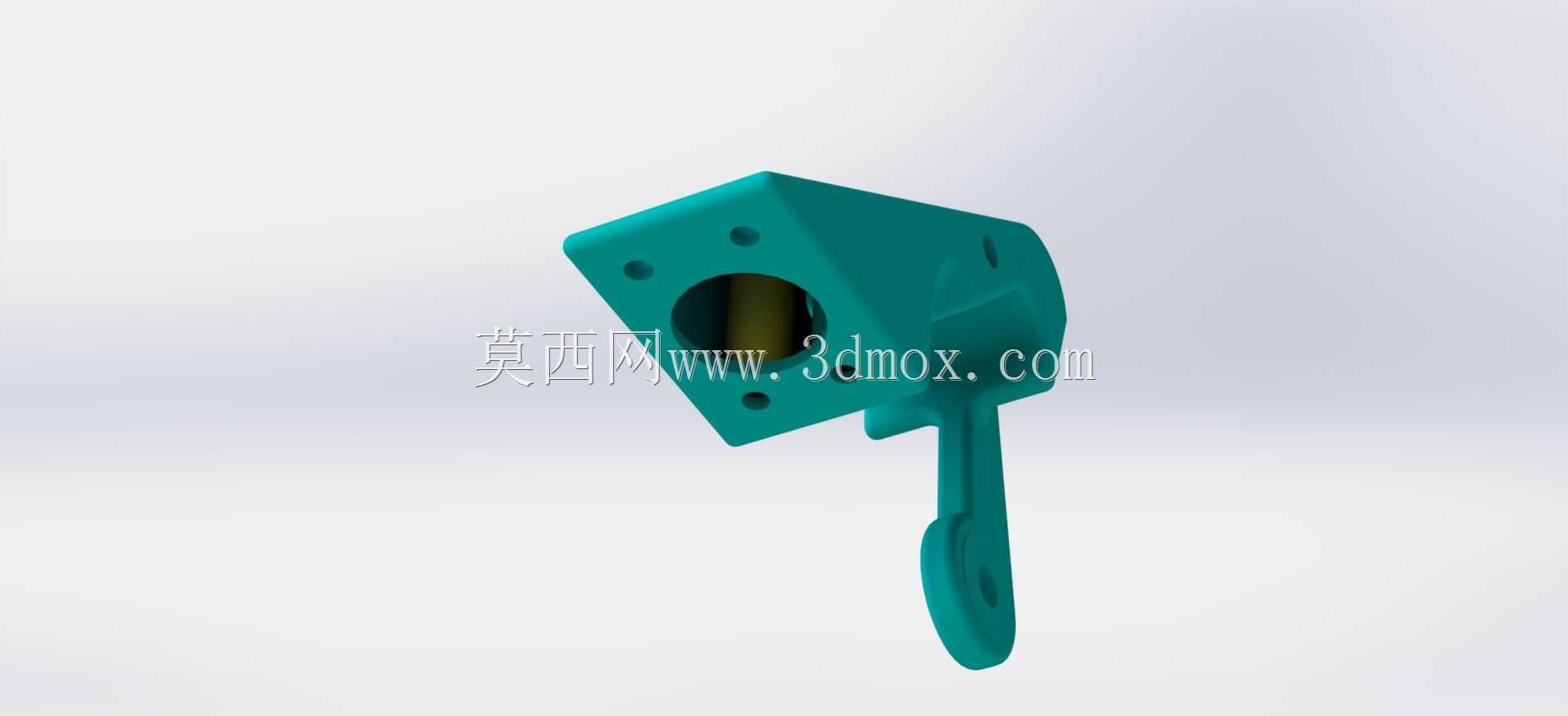

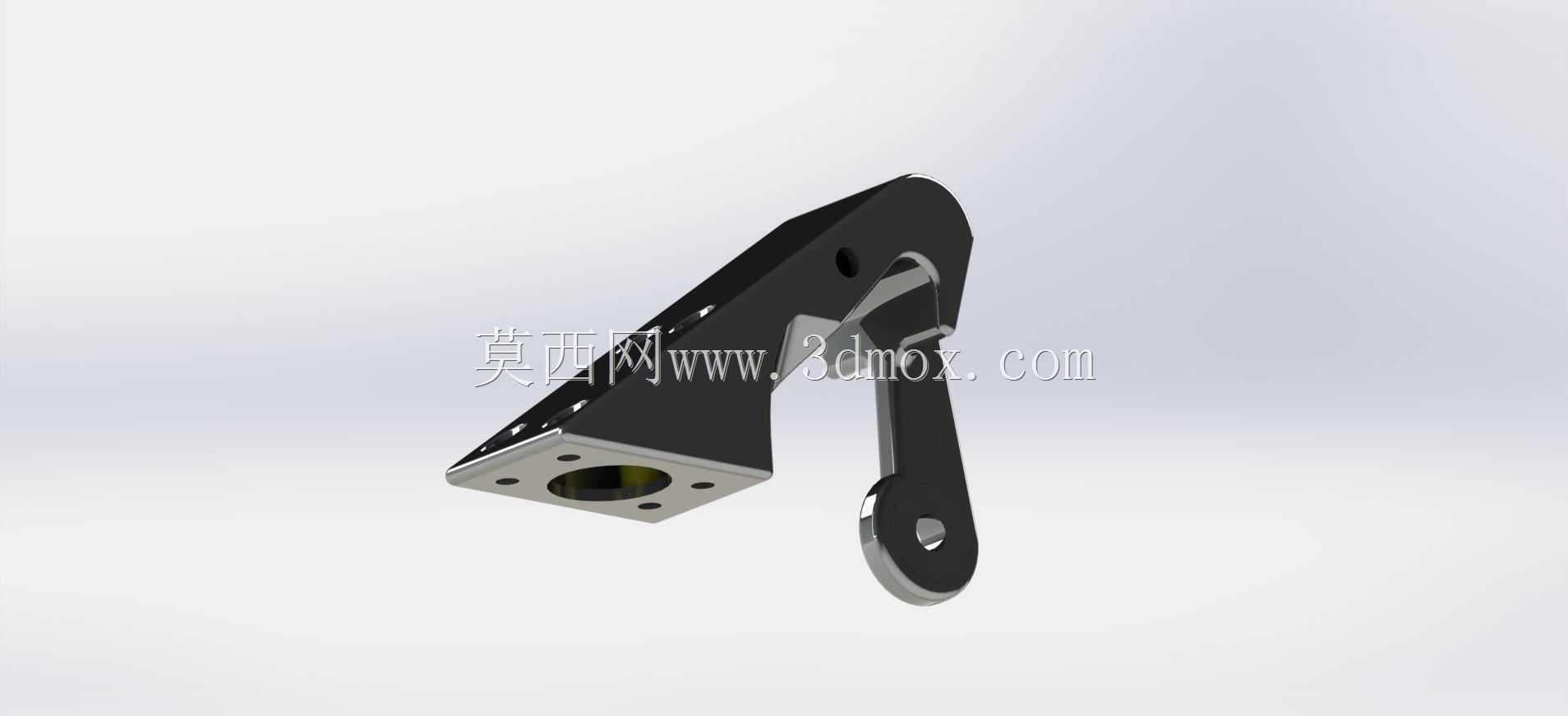

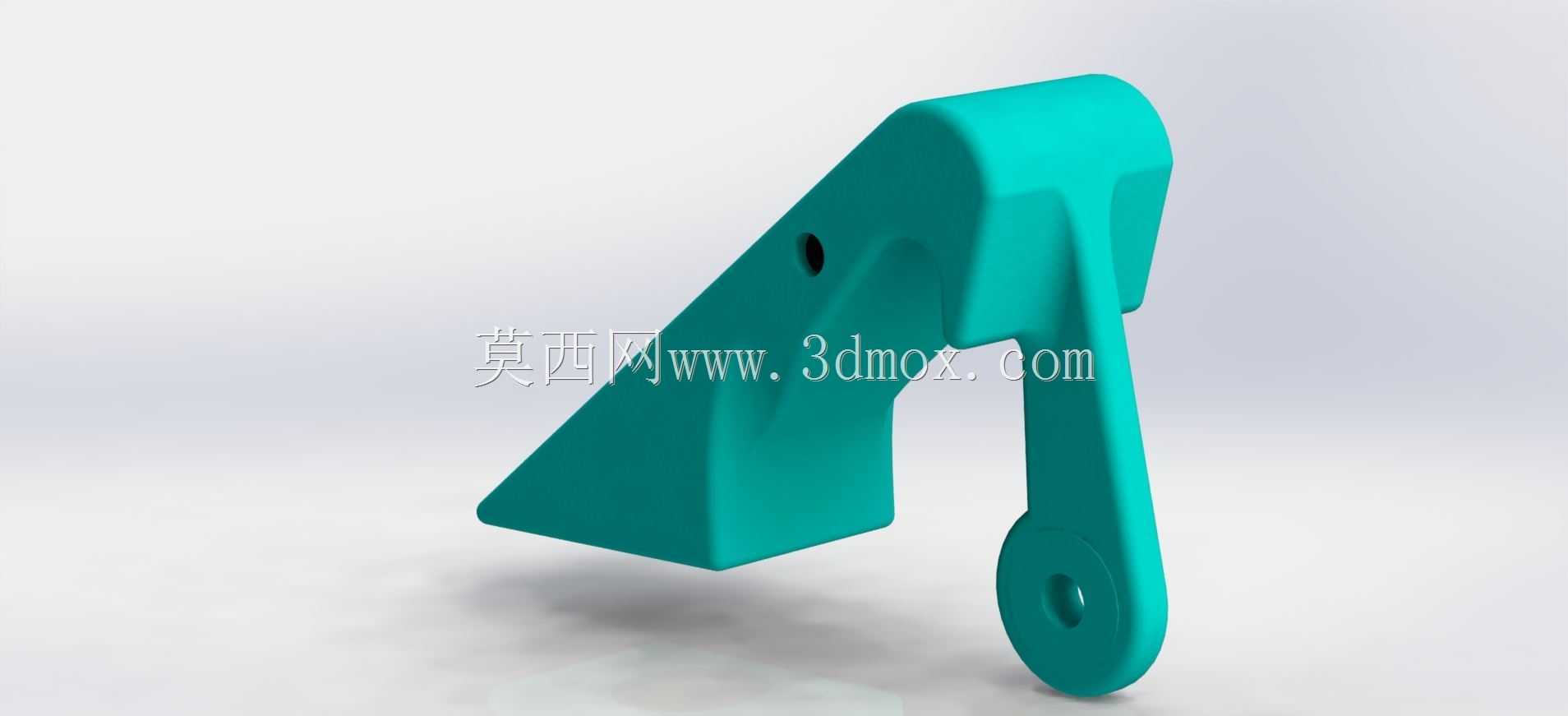

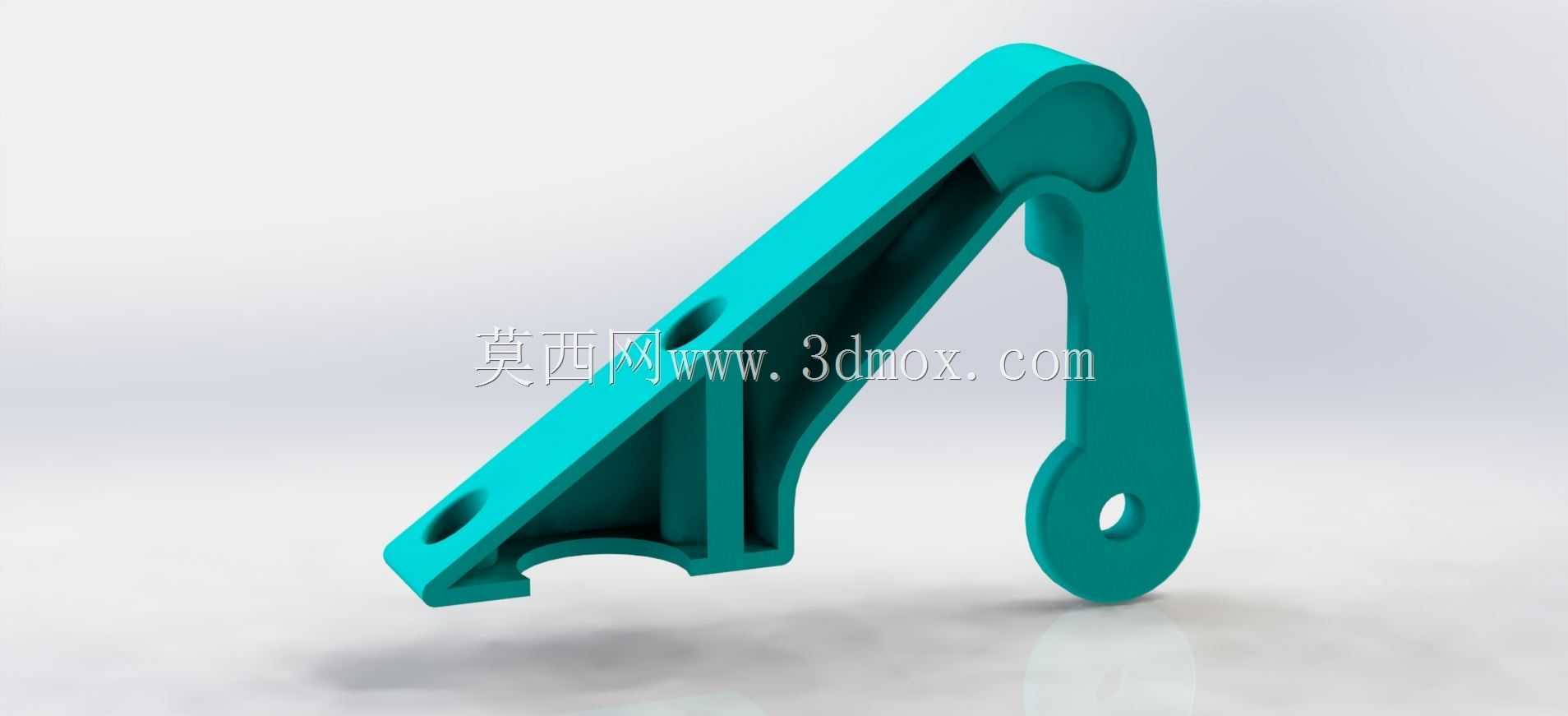

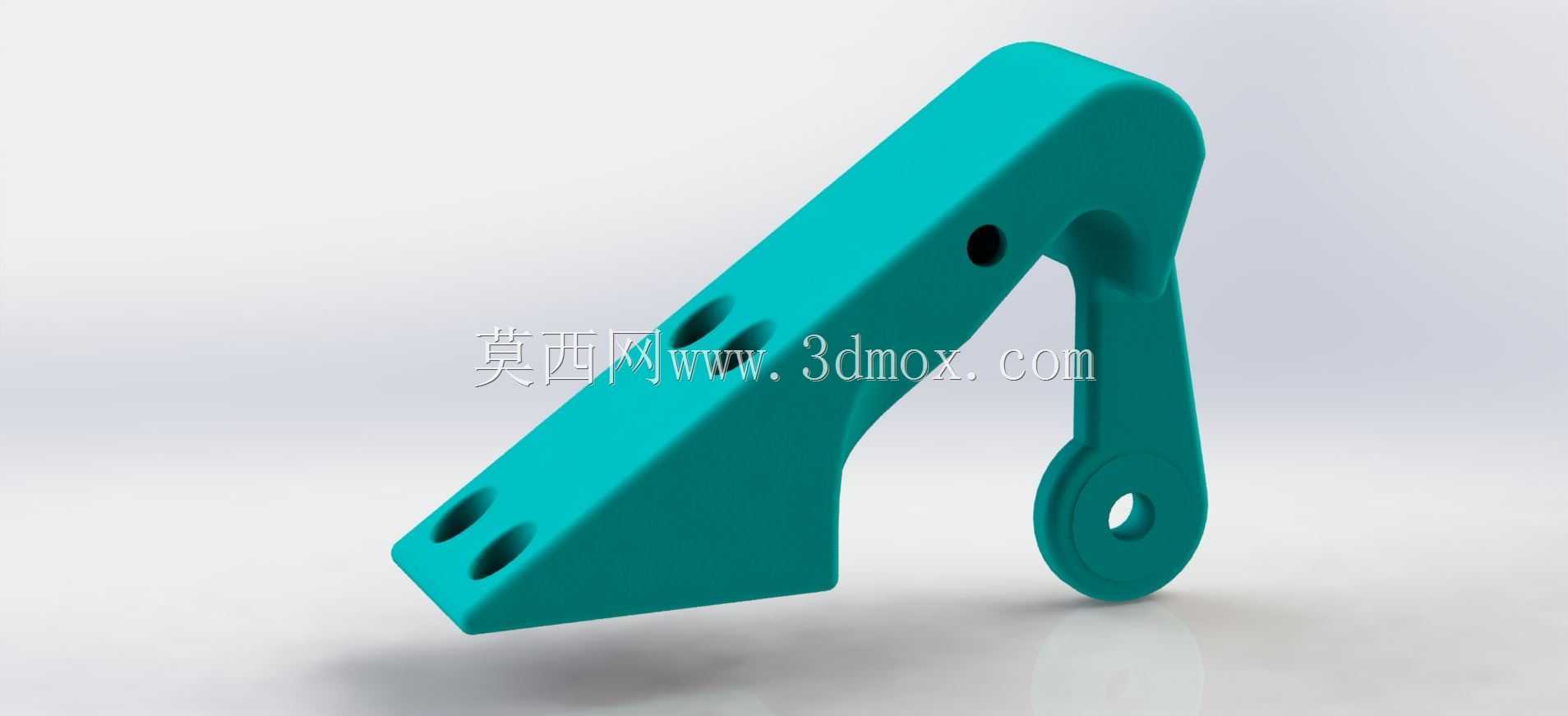

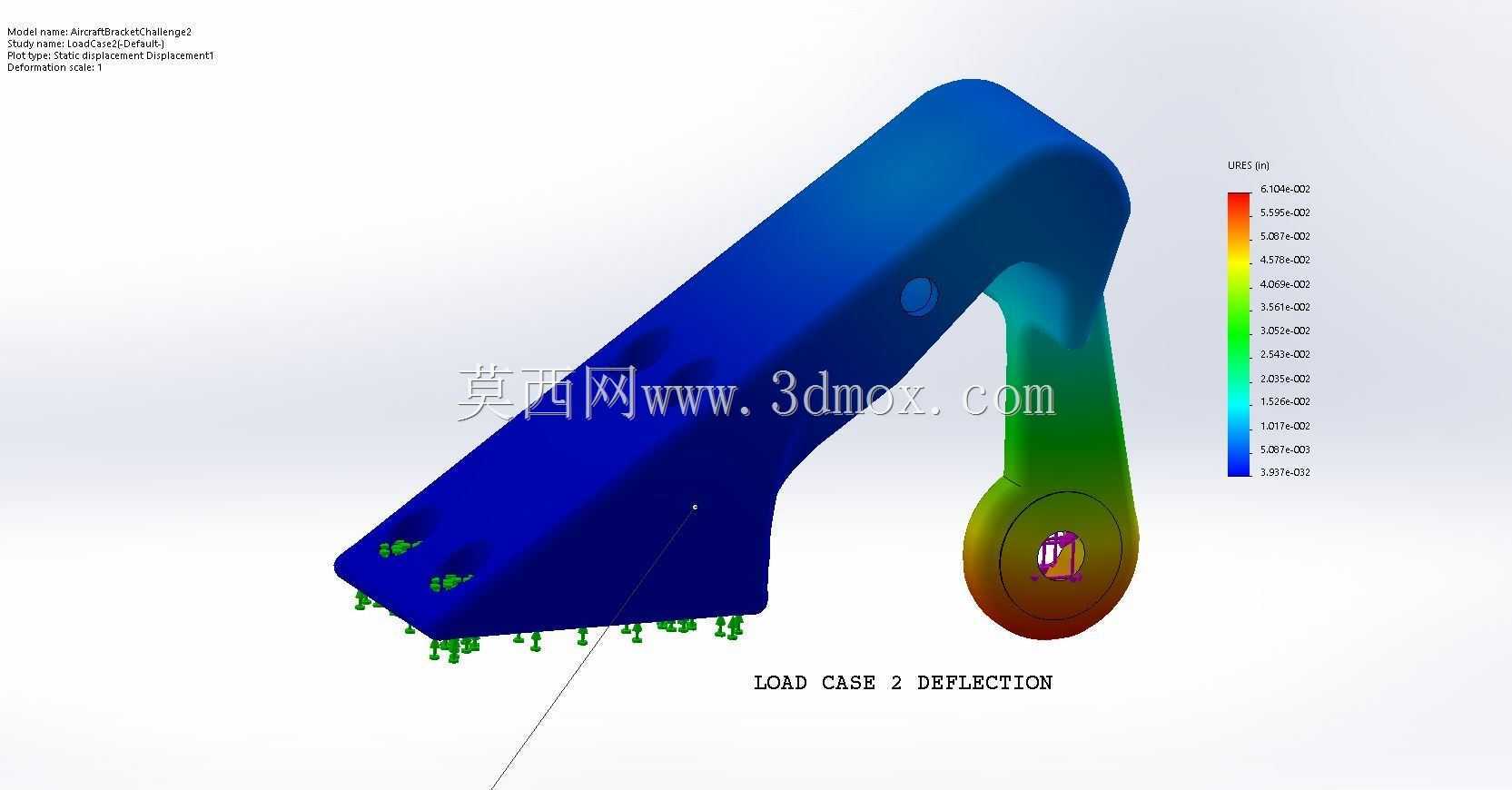

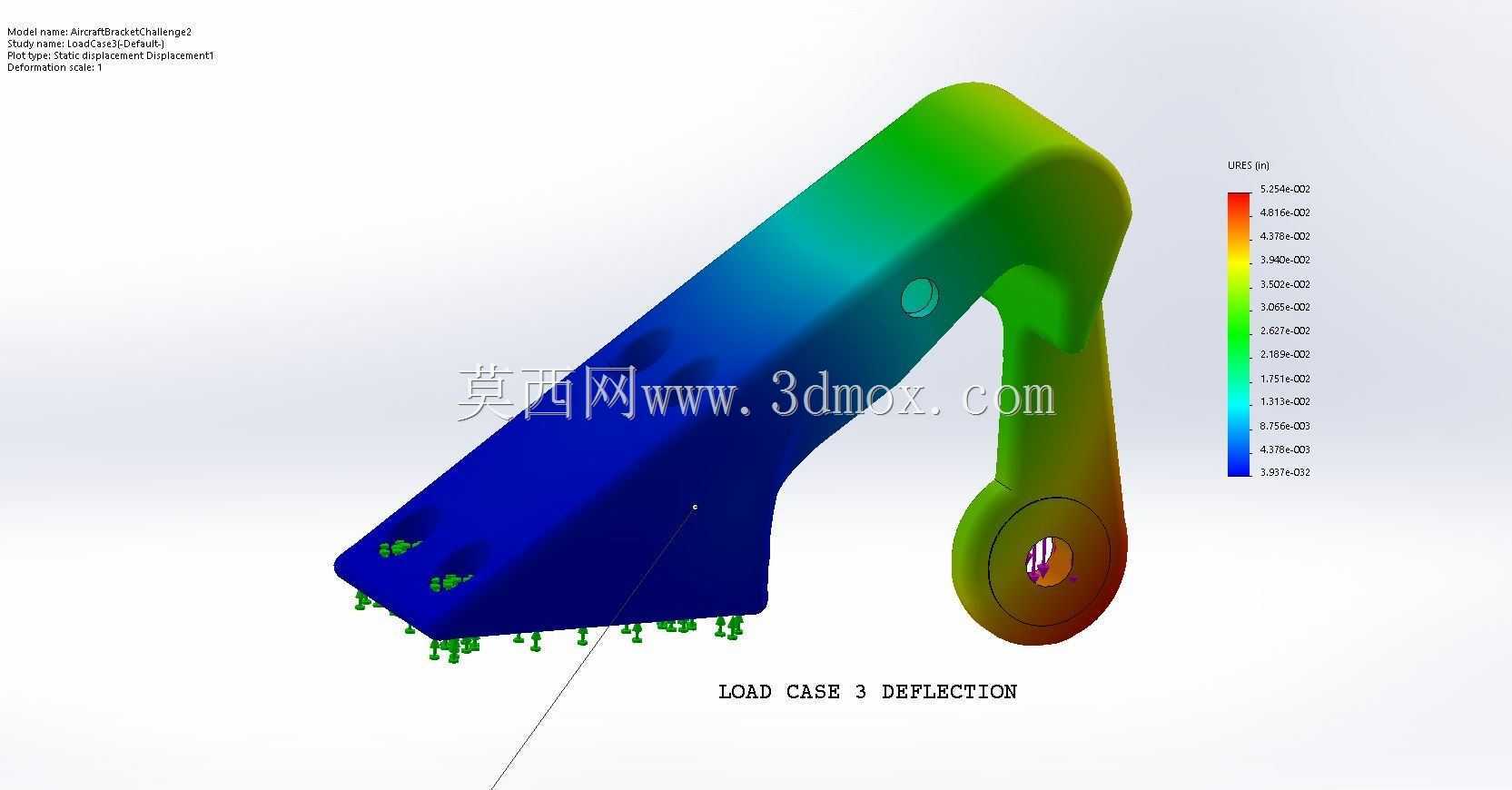

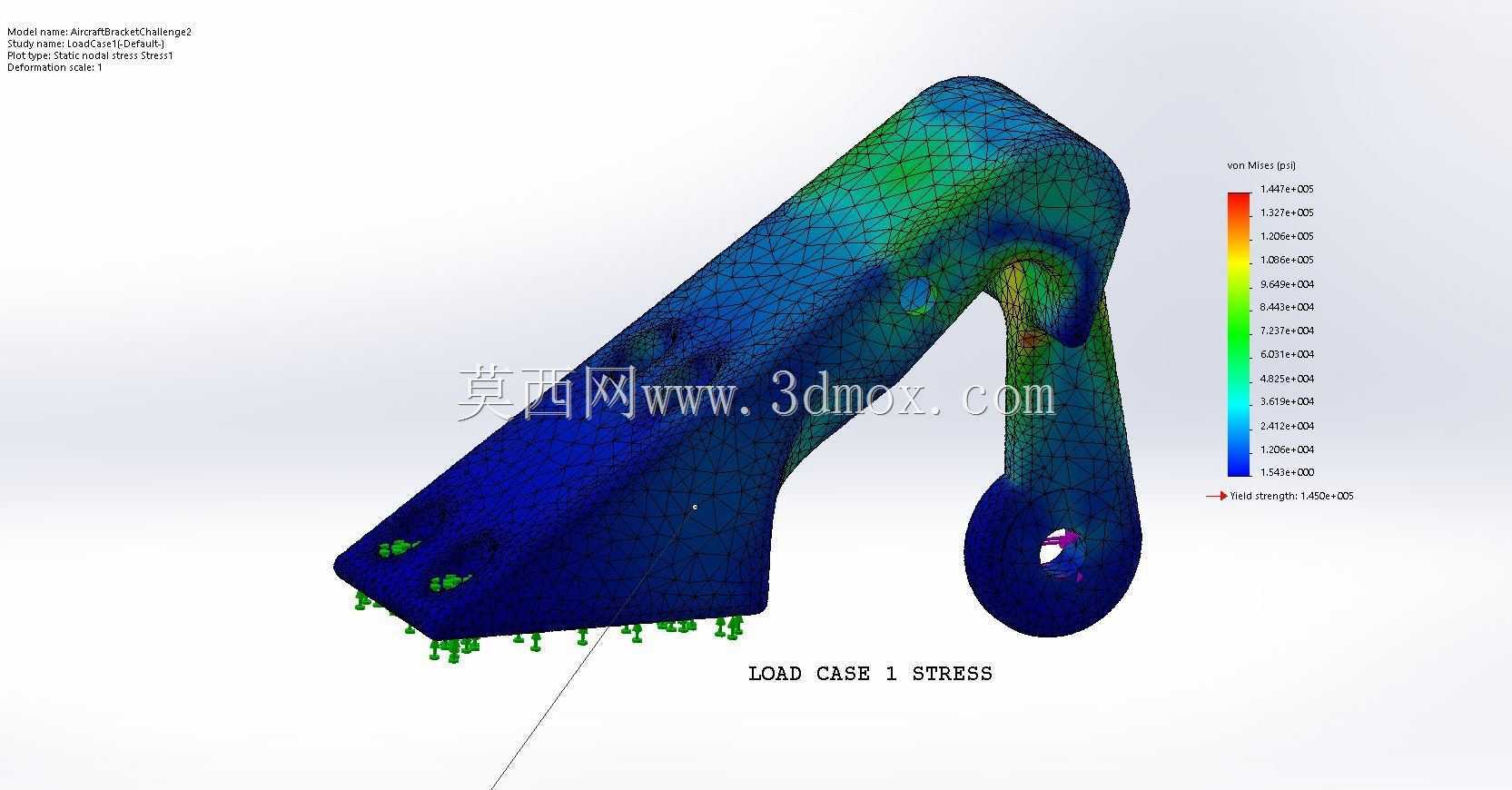

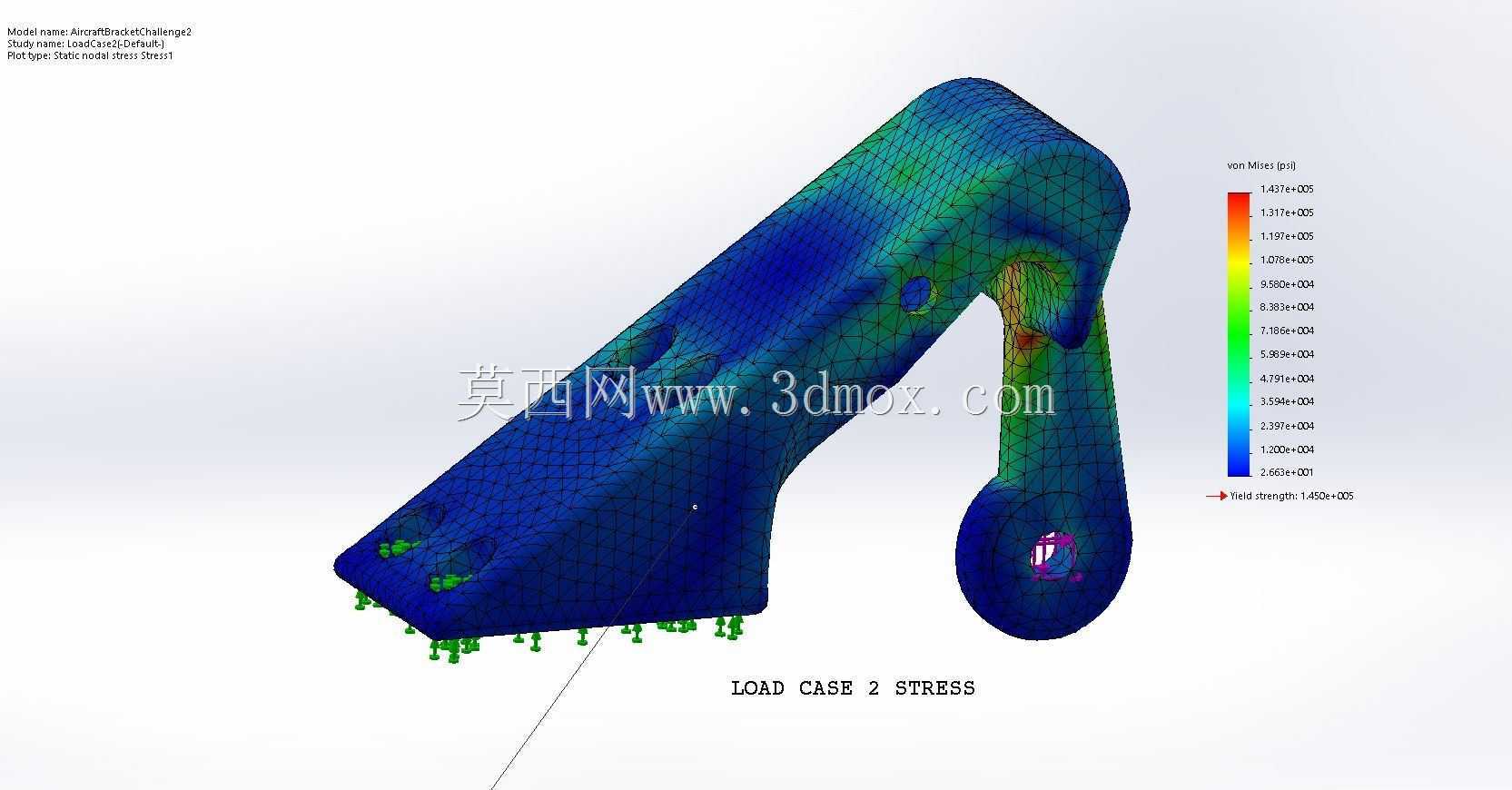

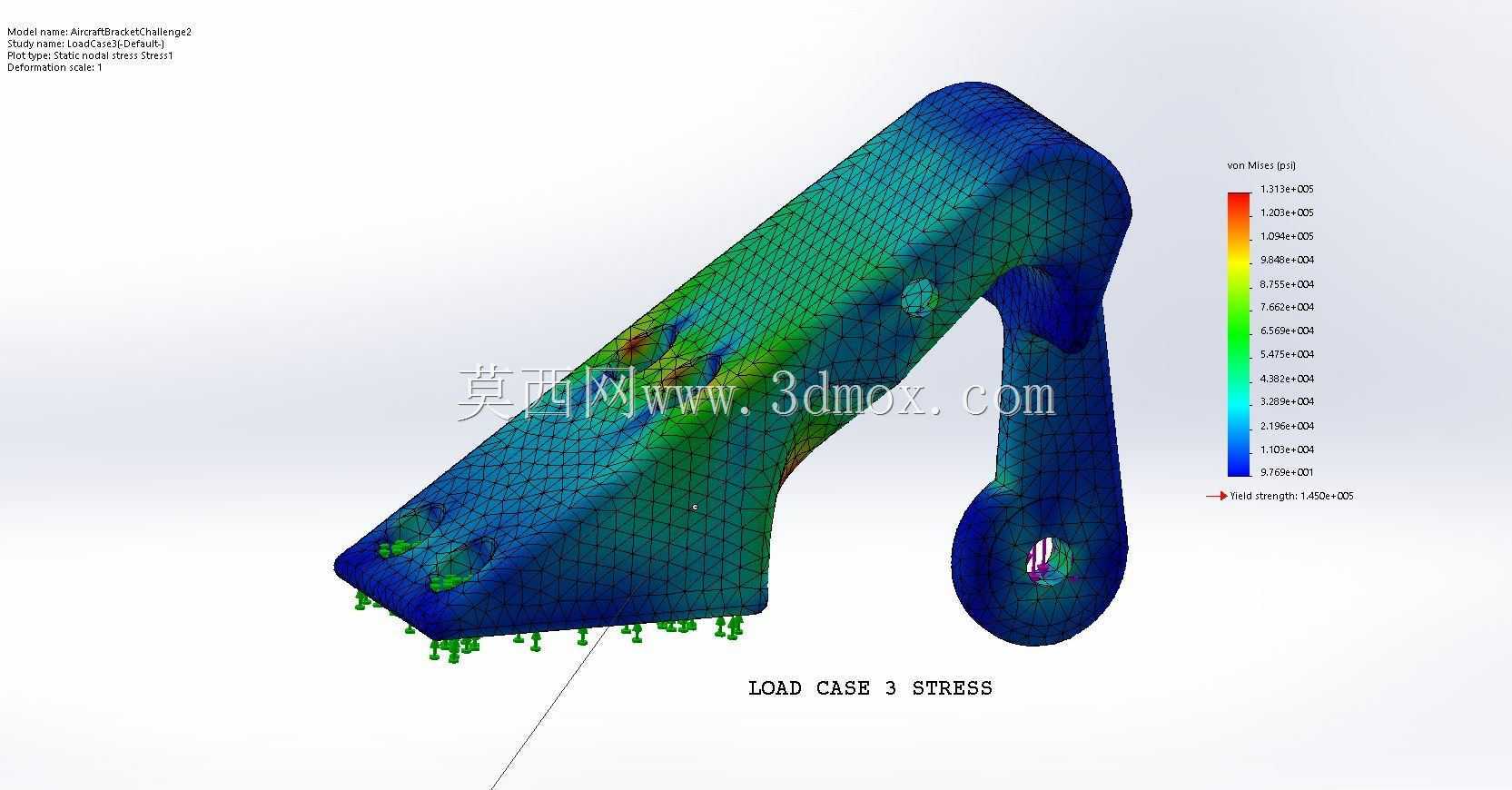

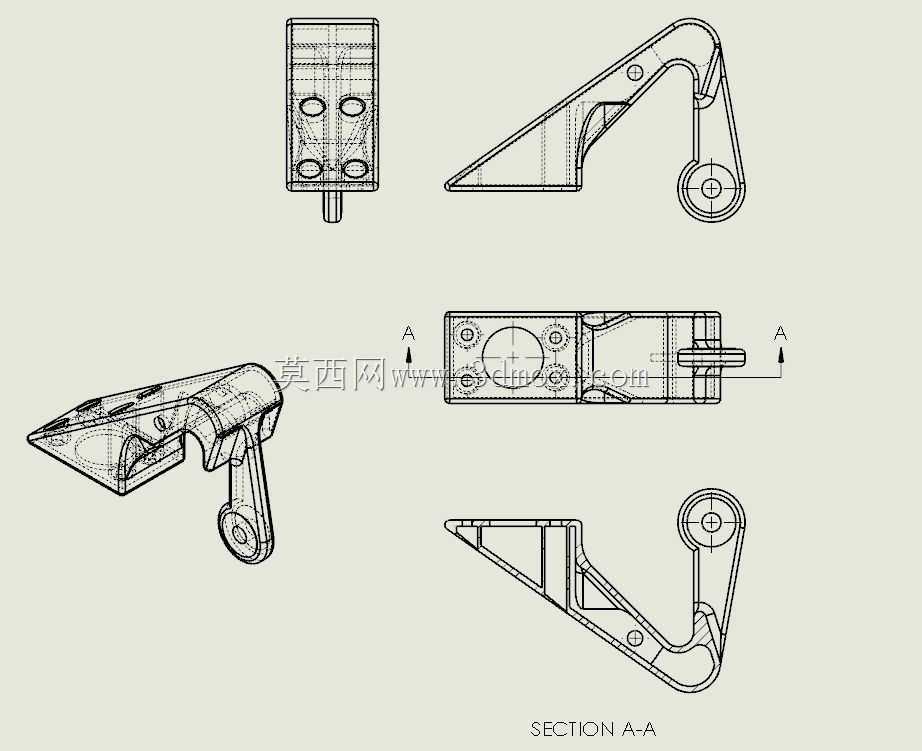

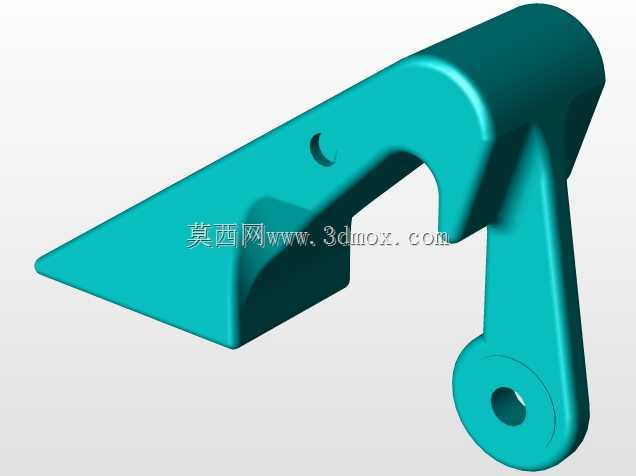

该支架作为航空传动系统的核心支撑构件，主要承担飞行过程中轴承组件的径向与轴向载荷传递作用，适配固定翼飞机起落架收放机构、襟翼驱动转轴等部位的安装需求，在飞行姿态调整、起降冲击载荷缓冲过程中，为转动副提供稳定的定位基准，避免轴承外圈出现窜动或偏载，保障传动链路的运转同轴度。设计阶段优先面向增材制造工艺做适配优化，主体采用中空腔体结构，将非受力区域的壁厚控制在0.10英寸，仅在轴承安装孔位、连接螺栓孔周边做局部实心加强，既减少了不必要的材料冗余，也避免了薄壁结构在打印过程中出现翘曲变形，同时预留了专用排气孔道，用于打印完成后排出腔体内残留的金属粉末，降低后续清粉工序的操作难度。从受力逻辑来看，支架底部的多组螺栓安装孔为固定约束端，通过螺栓与机身承力框刚性连接，上端带孔的悬臂端为轴承安装位，工作状态下需要承受转轴传递的交变载荷，因此在悬臂与底座的过渡区域做了大圆弧过渡处理，消除直角结构带来的应力集中隐患，通过有限元应力仿真验证，在给定工况载荷下，结构最大应力低于145KSI的材料屈服阈值，满足航空部件的强度冗余要求。安装边界方面，底座安装孔的孔位公差严格匹配机身承力框的预装孔位，轴承安装孔的内径公差满足H7级配合要求，可直接适配标准规格的滚动轴承压装，无需额外做二次加工；整体重量控制在381克左右，相比同载荷等级的传统实心锻造支架减重超过50%，能够有效降低航空结构的无效载重，提升飞行器的燃油经济性。结构的应力分布沿载荷传递路径做了连续变截面设计，从固定端到载荷端的截面模量随弯矩变化梯度做匹配调整，避免出现局部刚度突变，在保障强度的前提下最大化压缩结构重量，同时中空腔体的内部做了连续的圆角过渡，避免粉末残留死角，也减少了增材制造过程中的支撑结构添加量，降低打印后处理的工作量。
