互嵌式双环联锁机械连接结构

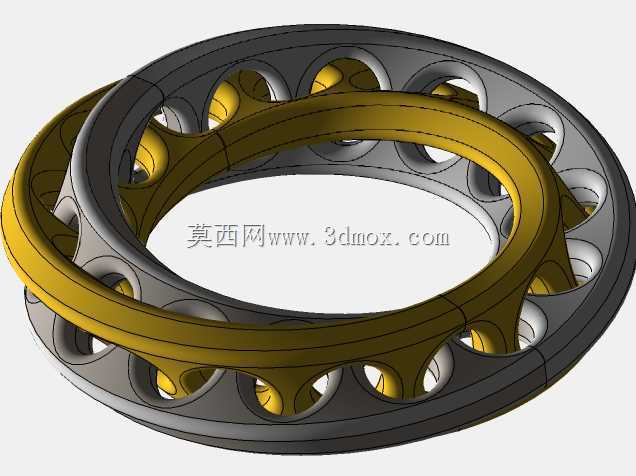

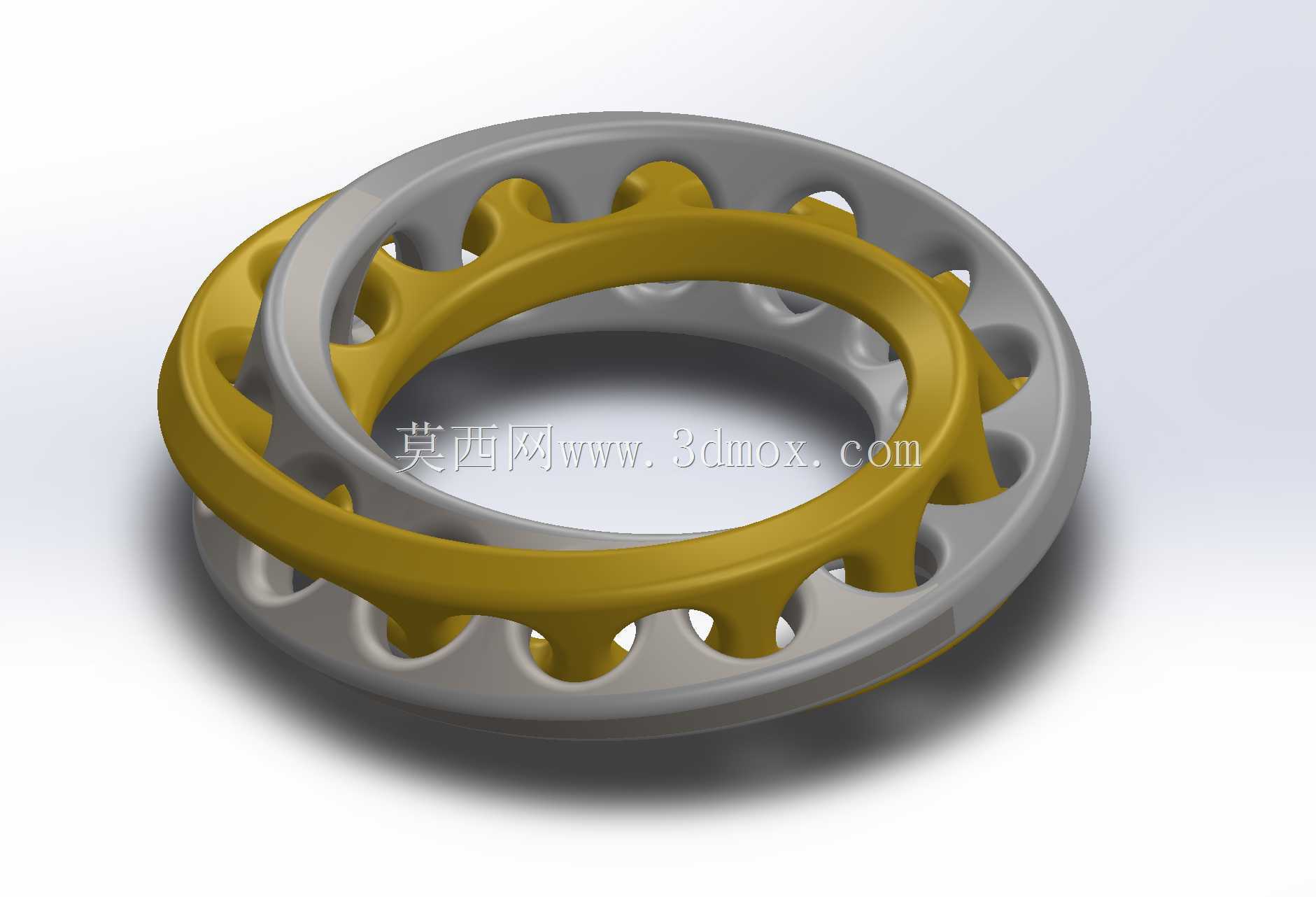

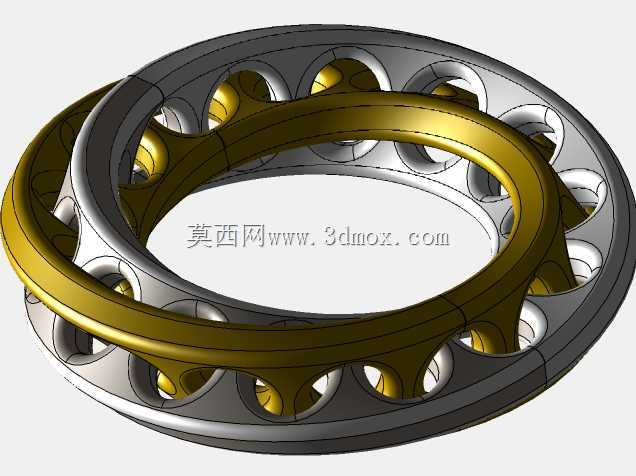

这类互嵌式双环联锁结构，常被应用在需要周向限位、同时允许两环件间存在小幅相对偏转的机械连接场景中，比如轻工设备的柔性连接节点、输送线的铰接限位部位、小型传动机构的扭矩缓冲环节，相比传统的刚性法兰连接，它能在传递周向作用力的同时，抵消一部分装配同轴度误差带来的附加应力，降低安装时的对位精度要求。从结构设计逻辑来看，两个环件分别设置了连续的弧形凸起与对应凹槽，凸起的弧度与凹槽轮廓完全匹配，装配时两环沿轴向错位卡入后旋转一定角度，就能实现周向的互锁，不会出现沿径向松脱的情况，凸起部位的截面做了等强度圆弧过渡，避免应力集中在凸起根部，长期承受交变载荷时也不容易出现断裂失效。在实际选型适配时，需要注意两环的配合间隙控制在0.1mm到0.2mm之间，间隙过大会导致传动时出现冲击异响，间隙过小则会在相对偏转时出现卡滞，无法发挥柔性缓冲的作用；环件的轴向厚度需要根据所传递的扭矩大小核算，每10N·m的传递扭矩对应不小于3mm的环体厚度，避免环体受扭变形。安装边界上，该结构不需要额外的紧固件辅助固定，仅靠自身的互嵌结构就能实现连接，整体占用的径向空间比同规格的销轴铰接结构小30%左右，适合安装空间紧凑的设备内部。设计时特意将两环的接触面做了微弧面处理，当两环存在小幅角度偏斜时，接触面依然能保持均匀贴合，不会出现局部压强过大导致的磨损加剧问题，日常维护时仅需要在接触面涂抹少量润滑脂，就能保证长期顺畅的相对转动，不需要频繁拆解更换易损件。这类结构还可以根据实际使用场景调整环体的凸起数量，需要更大传递扭矩时可以增加凸起的分布密度，需要更大偏转角度时可以适当减小单块凸起的周向长度，适配不同的工况需求。
