四指联动机械夹臂执行末端结构

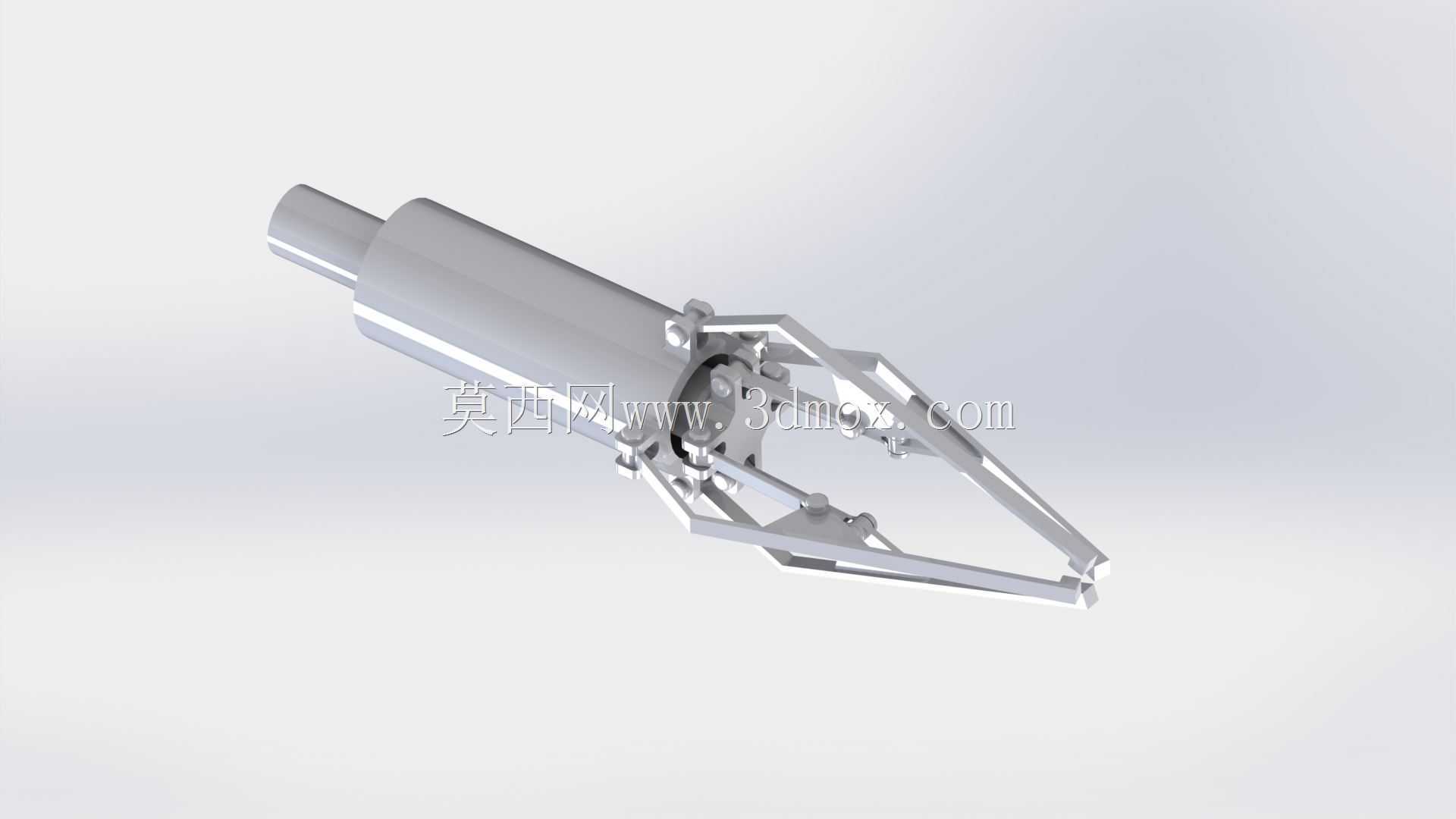

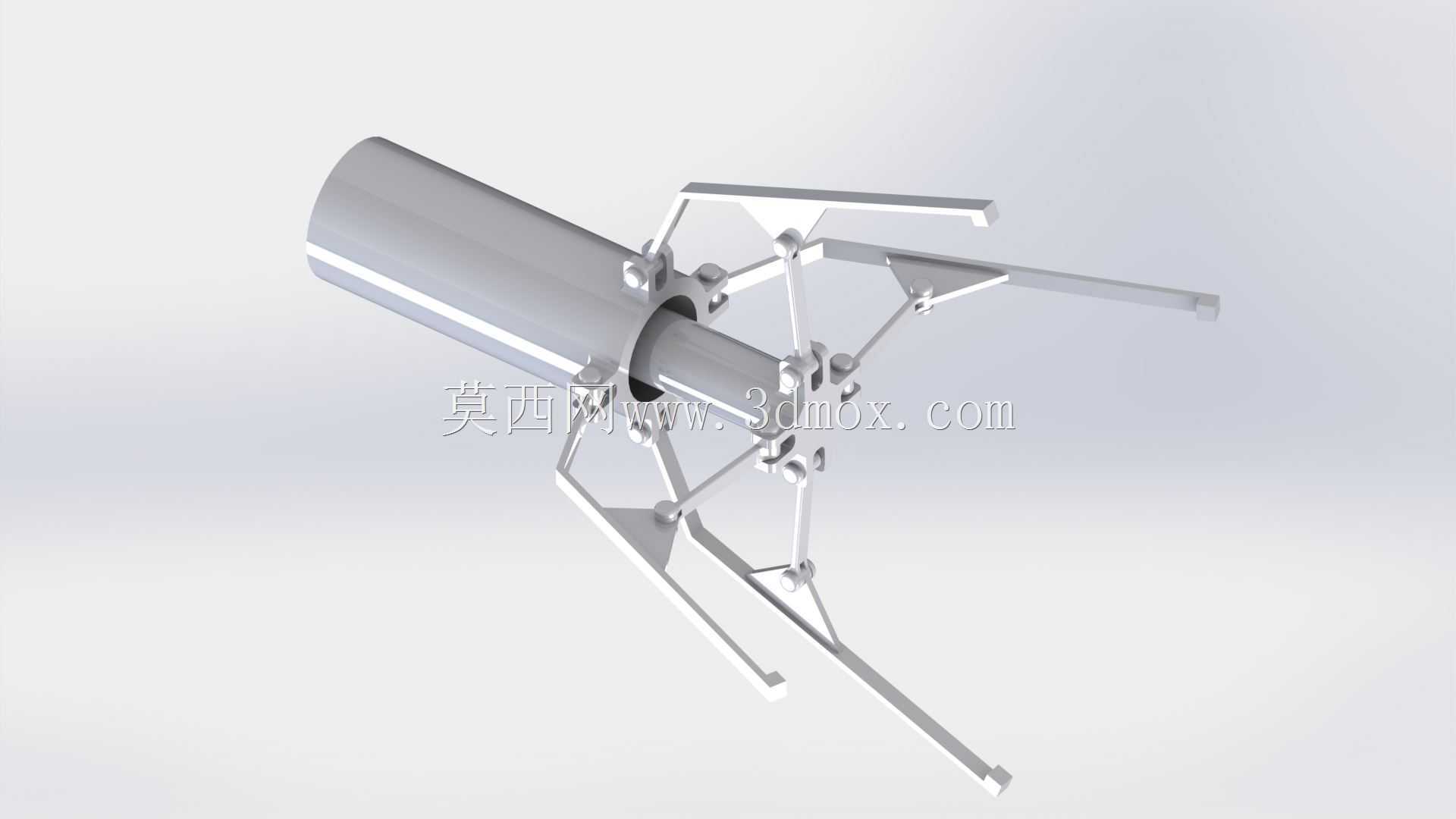

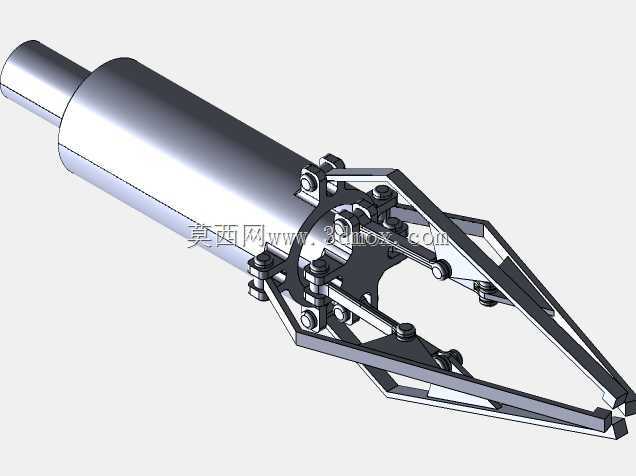

这类四指夹臂结构常作为自动化产线、小型机械手的末端执行部件使用，在3C电子小件分拣、精密零件上下料、实验室样本转运等场景中适配性较强，相比两指夹爪，四指联动的结构对异形件、薄壁件、圆柱类工件的包裹性更好，夹持过程中受力更均匀，能减少工件表面夹伤、夹持脱落的风险。从结构设计来看，该夹臂采用单驱动输入的连杆联动方案，尾部的圆柱段为驱动安装位，可对接直线气缸、电动推杆或者旋转牵引机构，通过内部的连杆传动将驱动力同步传导至四个夹指，实现夹指的同步张合，无需为每个夹指单独配置驱动源，既压缩了末端执行器的整体体积，也降低了多驱动同步控制的调试难度。夹指部分采用镂空的连杆式设计，在保证结构刚度的前提下尽可能减轻自身重量，能降低机械臂运行时的负载惯量，提升动作响应速度，夹指的接触端做了收窄处理，可伸入狭窄的工件间隙完成取放动作，适配更多紧凑工位的操作需求。安装边界上，尾部圆柱安装段的外径做了统一公差设计，可直接与标准规格的机械臂末端法兰、快换接头对接，无需额外设计转接件，夹臂完全张开时的最大夹持直径覆盖常规小型工件的尺寸范围，闭合状态下夹指收拢后整体外径较小，可避让周边的工装夹具，减少工位干涉风险。设计过程中对连杆铰接点的位置做了反复校核，保证四个夹指的运动轨迹完全同步，夹持力沿夹指长度方向分布均匀，避免出现单指受力过大导致的工件偏斜问题，铰接位预留了标准轴承的安装空间，可加装微型滑动轴承降低铰接处的磨损，延长结构的使用寿命，整体结构没有复杂的异形曲面，零部件加工难度低，后期维护更换易损件的成本也相对可控，适合在轻负载、高频次的自动化取放工位长期运行。
