仿生灯笼状镂空结构创意容器设计

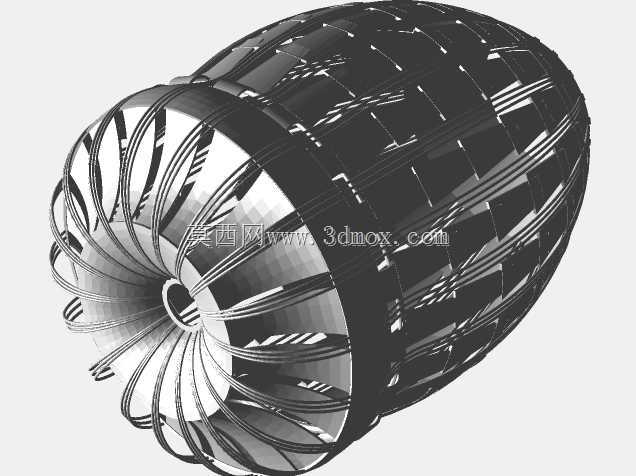

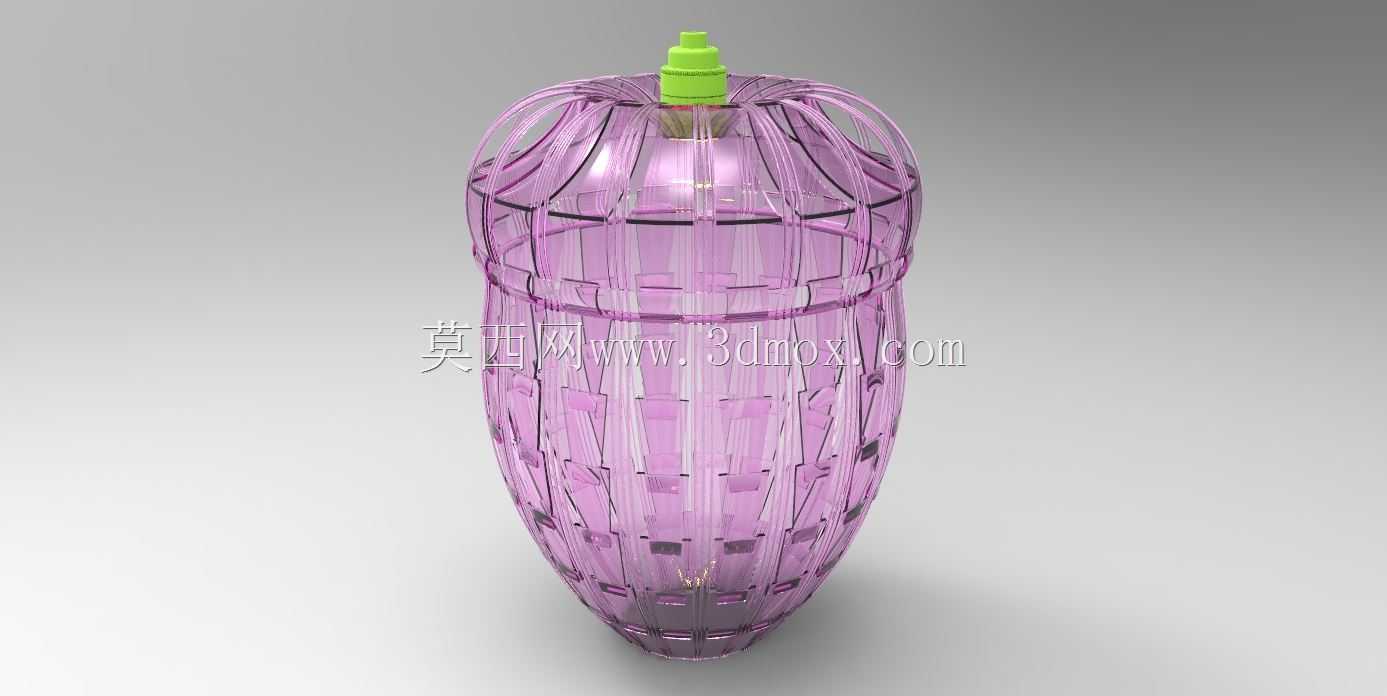

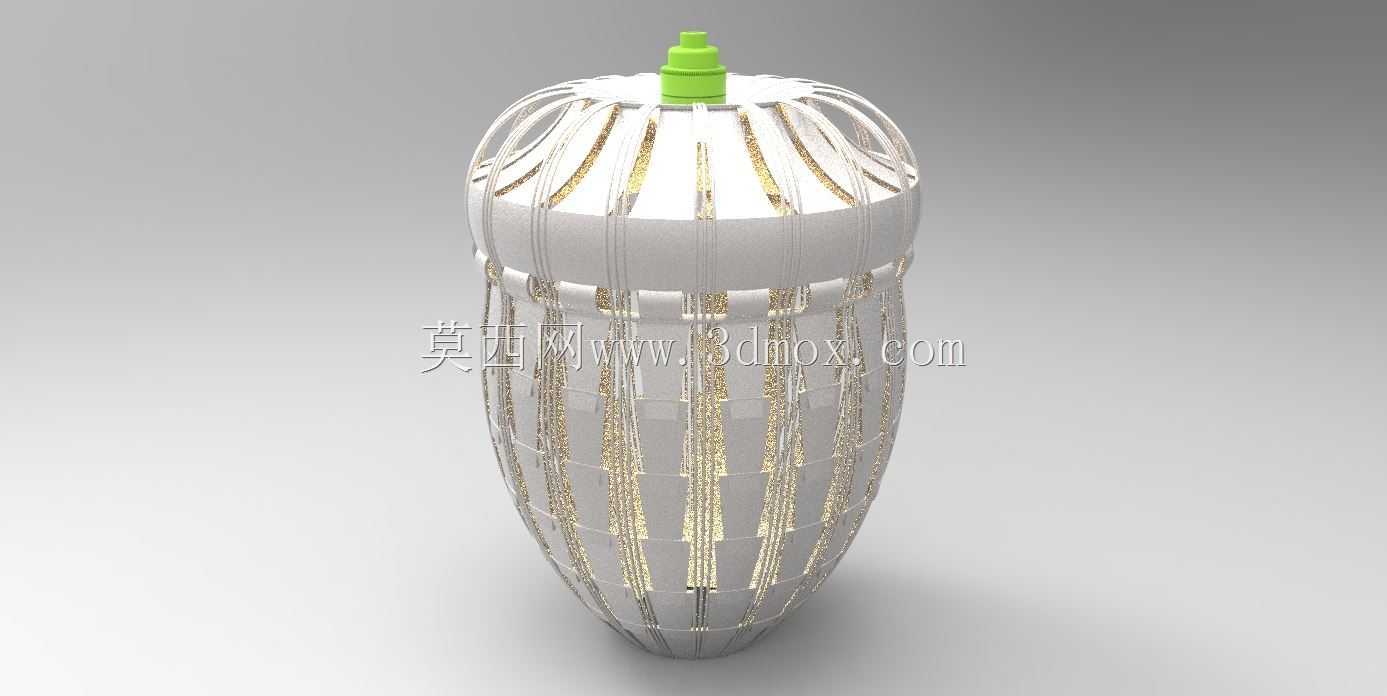

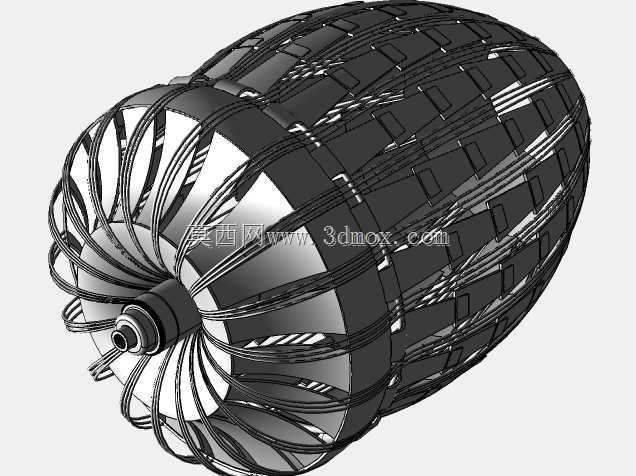

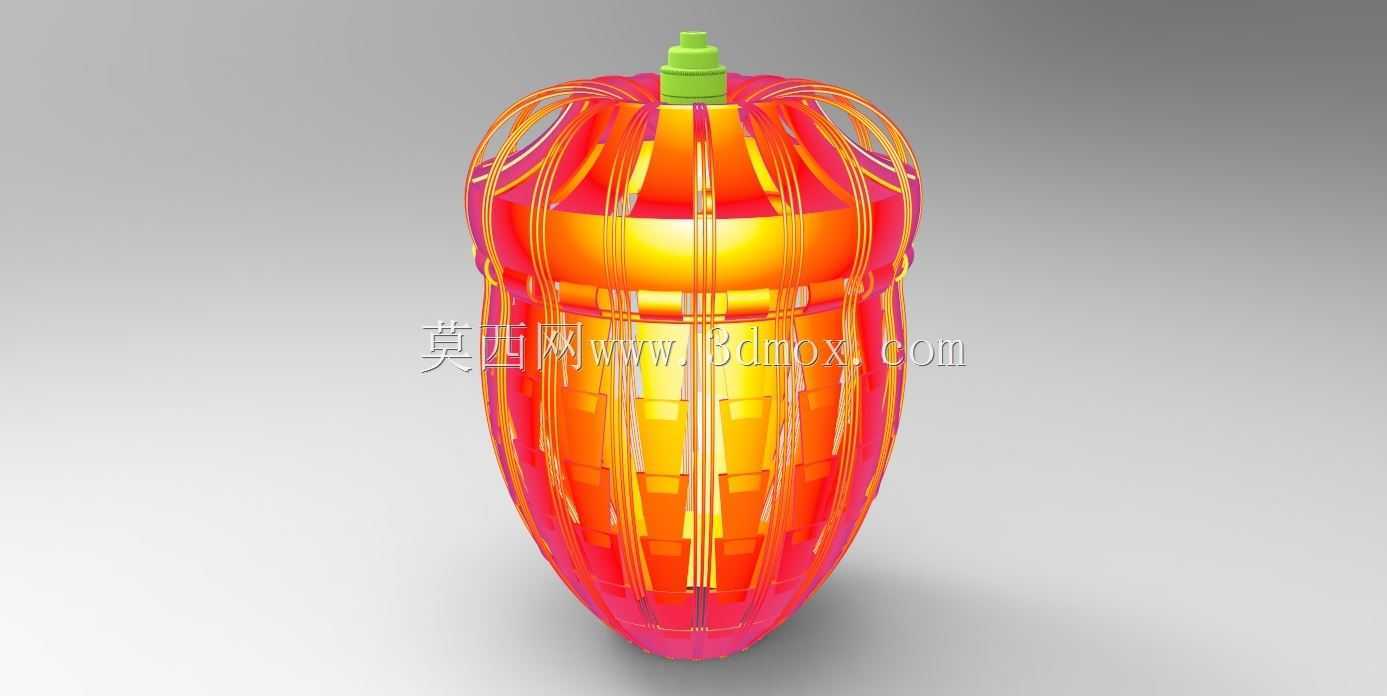

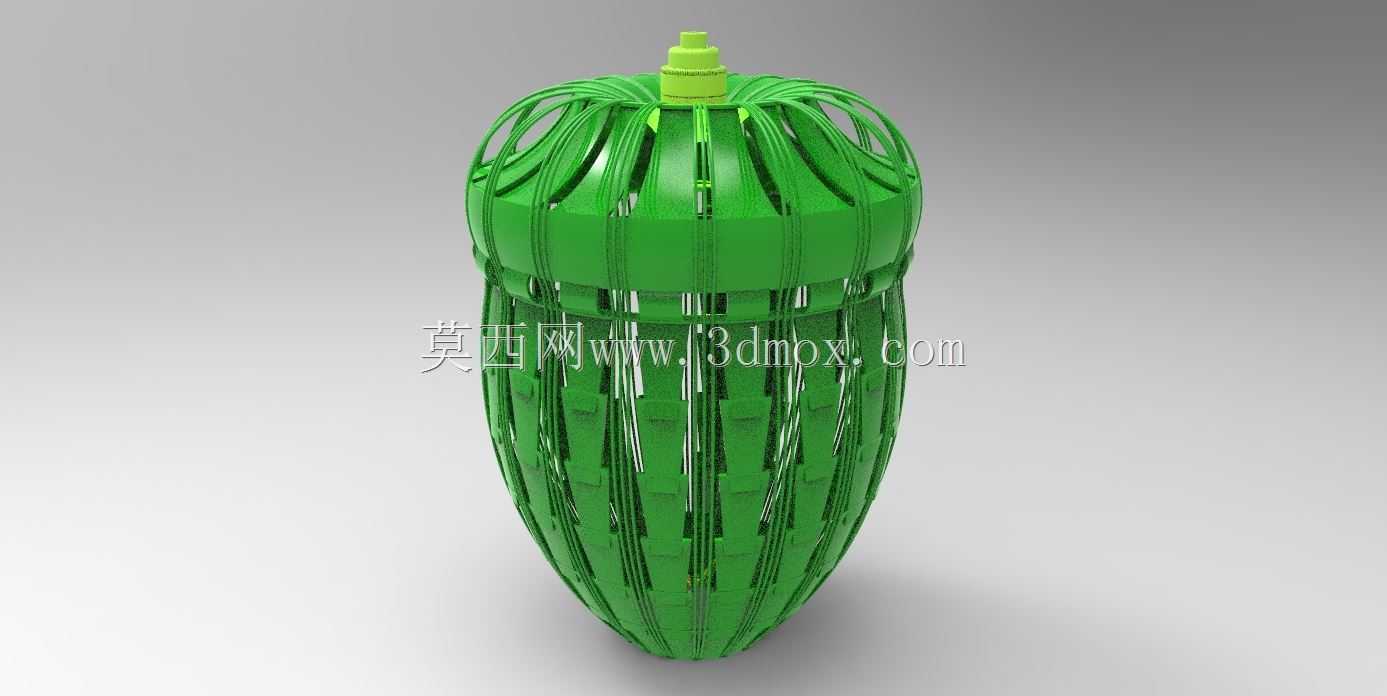

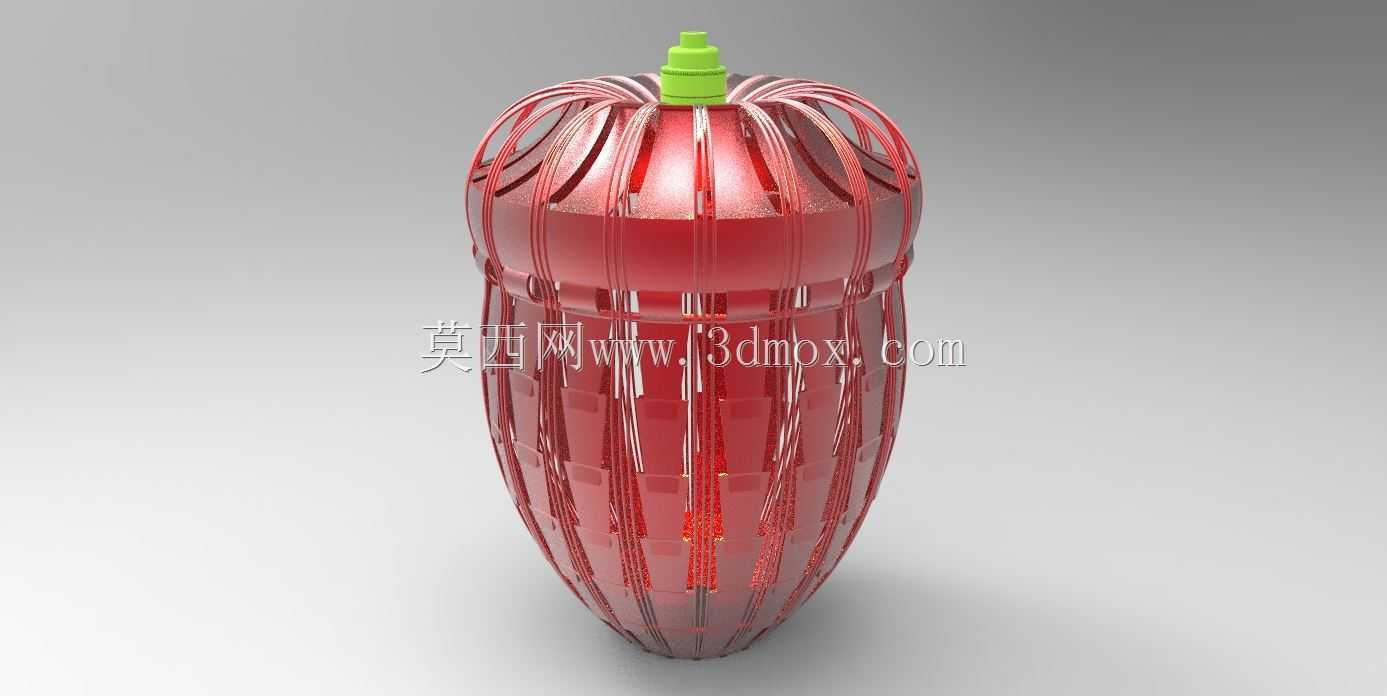

这款仿生造型的镂空结构件，最初的设计出发点是面向文创展示、小型装饰灯具以及轻量化包装容器的应用场景，在做结构迭代时没有沿用传统的规则曲面建模思路，而是采用生成式设计逻辑做拓扑优化，在保证结构刚性的前提下尽可能去除冗余材料，最终呈现出类似浆果外形的流畅曲面轮廓。从实际使用场景来看，该结构既可以作为装饰灯罩的主体框架，内部预留的空腔可以适配常规的小功率LED灯组，顶部的接口结构做了标准化的卡扣设计，能够直接和市面上常见的灯座、密封端盖配合，不需要额外做转接件加工；也可以作为轻量化的包装外骨架，套在玻璃或塑料内瓶外侧，既起到缓冲防摔的作用，镂空的纹理在光线照射下还能形成独特的光影效果，适合文创类产品的外包装使用。设计过程中首先确定了整体的安装边界：整体高度控制在180mm，最大截面直径为95mm，顶部接口的外径为18mm，预留了2mm的壁厚公差，能够兼容常规的FDM3D打印以及光固化打印工艺，不需要额外添加支撑结构就能完成成型，镂空的筋条宽度统一设置为3mm，在做受力仿真时，侧面施加15N的径向压力时，结构变形量小于0.2mm，完全满足日常使用的强度要求。不同于传统的规则筋条布局，这款结构的筋条走向是沿着外形曲面的应力分布路径生成的，从顶部接口处呈放射状延伸到底部收窄位置，既保证了力的传导路径顺畅，也让整体外形更具自然流畅的质感，没有生硬的拼接棱角。底部做了10mm直径的平面支撑位，放置在平面上时不会出现晃动，整体重心控制在结构总高度的三分之一位置，放置稳定性较好。顶部的绿色端盖部分做了防滑的阶梯纹理，既可以作为提手使用，也可以作为拧转的受力位，方便和配套的内瓶或者灯座做旋紧装配。在做结构验证时，分别测试了PLA、树脂以及透明PETG三种材料的打印效果，透明材质打印时筋条的透光性能够让整体结构呈现出类似琉璃的质感，做表面喷涂处理后也能适配不同的装饰风格，不管是作为桌面装饰摆件，还是作为文创产品的功能结构件，都能满足使用需求。结构的镂空占比达到了62%，相比同尺寸的实心外壳重量降低了一半以上，在作为包装骨架使用时，不会过多增加整体产品的重量，同时镂空的间隙也能方便观察内部容器的液位或者灯组的工作状态，不需要额外开设观察窗口。
