10-32UNF外螺纹T型软管旋转接头

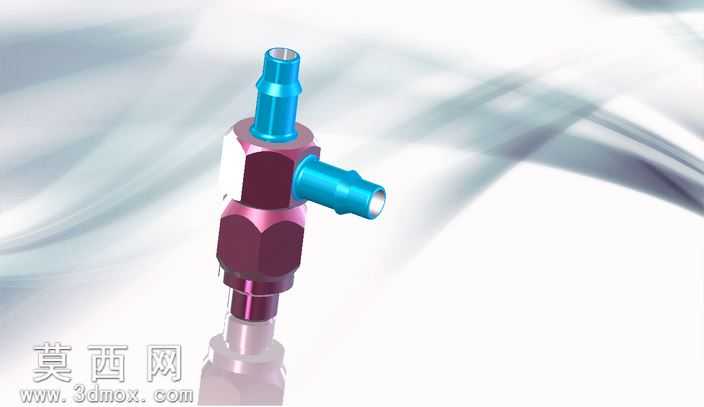

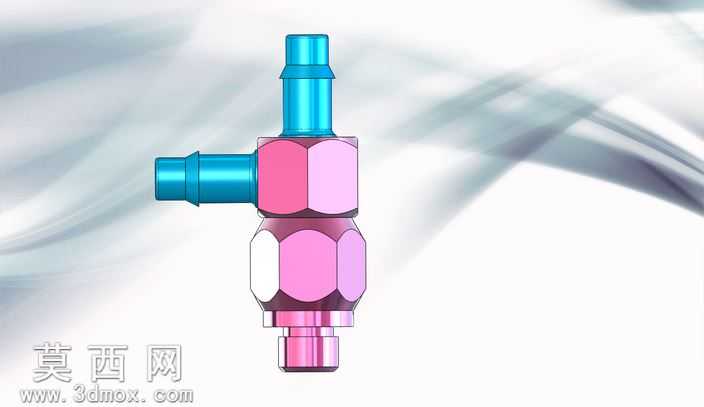

本作品为T型结构的软管旋转接头，建模阶段先梳理接头的功能逻辑：该接头用于气动或低压流体管路中，实现主管路与支路软管的可旋转连通，避免软管扭转打结。首先绘制主体六角基座的草图，通过拉伸、切除特征加工出10-32UNF外螺纹段的安装基体，螺纹特征采用螺旋线扫描切除的方式生成，保证螺纹牙型符合标准连接尺寸，六角部位的对边尺寸严格匹配常规扳手的操作空间，方便安装锁紧。主体上方的直通竹节式接头与侧方的直角竹节接头，分别通过旋转凸台特征生成基础轮廓，竹节部位的环形倒刺结构采用环形阵列切除的方式制作，每道倒刺的倾斜角度与高度经过参数调整，确保接入软管后可通过倒刺卡紧软管内壁，搭配管箍使用时可实现可靠密封，防止流体泄漏。旋转连接部位是本模型的设计核心，在主体与侧方接头的衔接处，设计了间隙配合的旋转轴结构，内置密封槽的预留位置，建模时通过同轴度约束保证旋转部位的转动顺畅度，避免出现卡滞或偏心的问题，同时保证旋转状态下的管路连通性。材质与渲染阶段，主体六角基座部分赋予玫红色金属阳极氧化材质，调整材质的粗糙度与金属度参数，模拟铝合金阳极氧化后的细腻磨砂金属质感，表面添加微弱的环境反射效果，还原金属零件的真实光影；两个竹节接头部分赋予亮蓝色工程塑料材质，调整材质的半透明参数与高光强度，模拟硬质尼龙或POM塑料的质感，区分不同功能部件的材质差异；背景采用渐变浅灰的影棚环境，添加柔和的面光源与补光，突出接头的结构轮廓与材质细节，阴影部分做柔化处理，让整体渲染效果清晰展示零件的各部位结构。建模过程中对所有配合面做了公差预留的参数化设计，方便后续根据实际加工需求调整配合间隙，所有特征均采用全参数化建模方式，修改关键尺寸即可快速生成不同规格的同系列旋转接头模型，可直接用于管路装配验证、产品展示或加工参考。
