基于Atmega328控制的手持式焊膏助焊剂分配装置

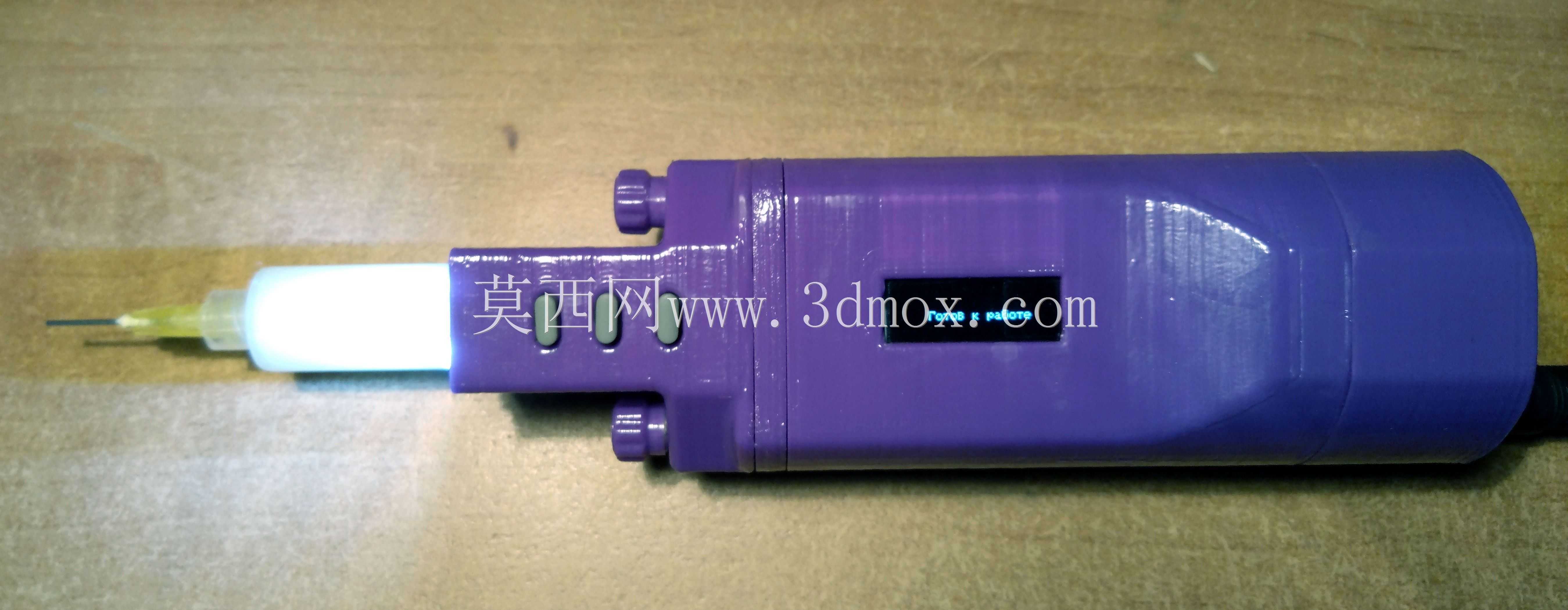

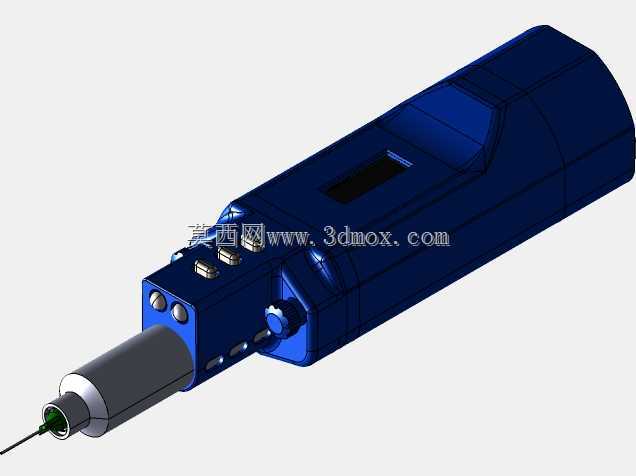

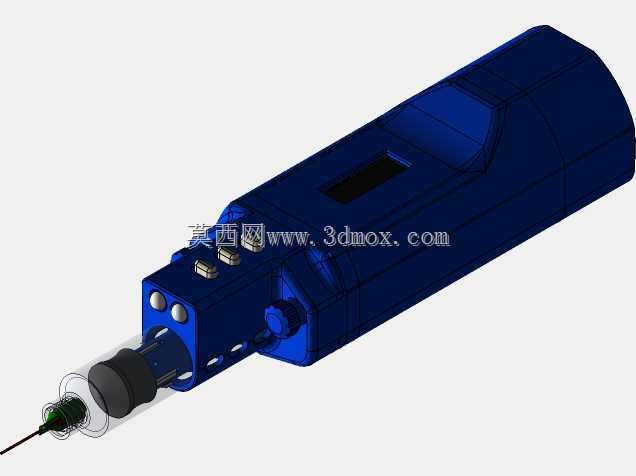

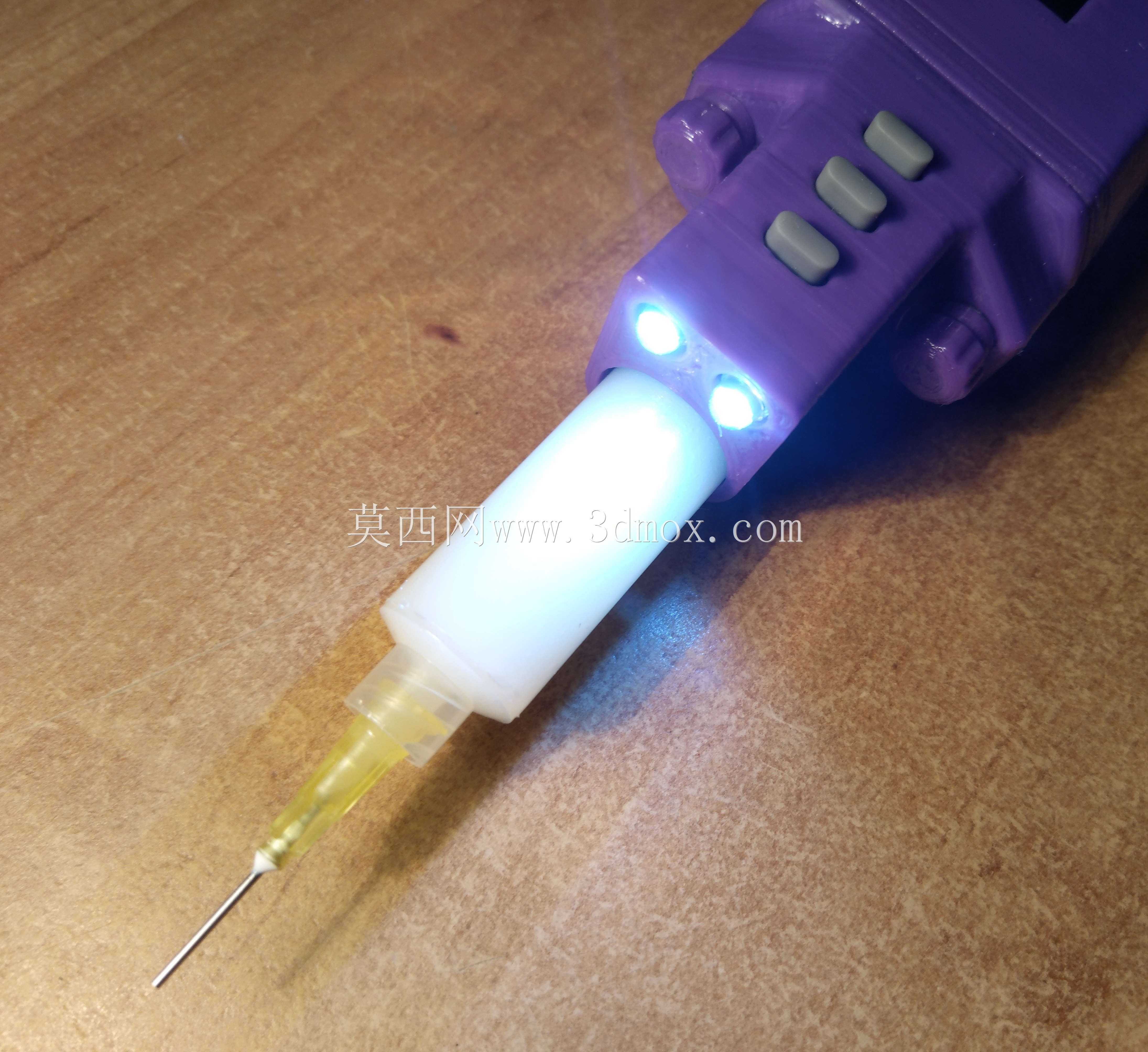

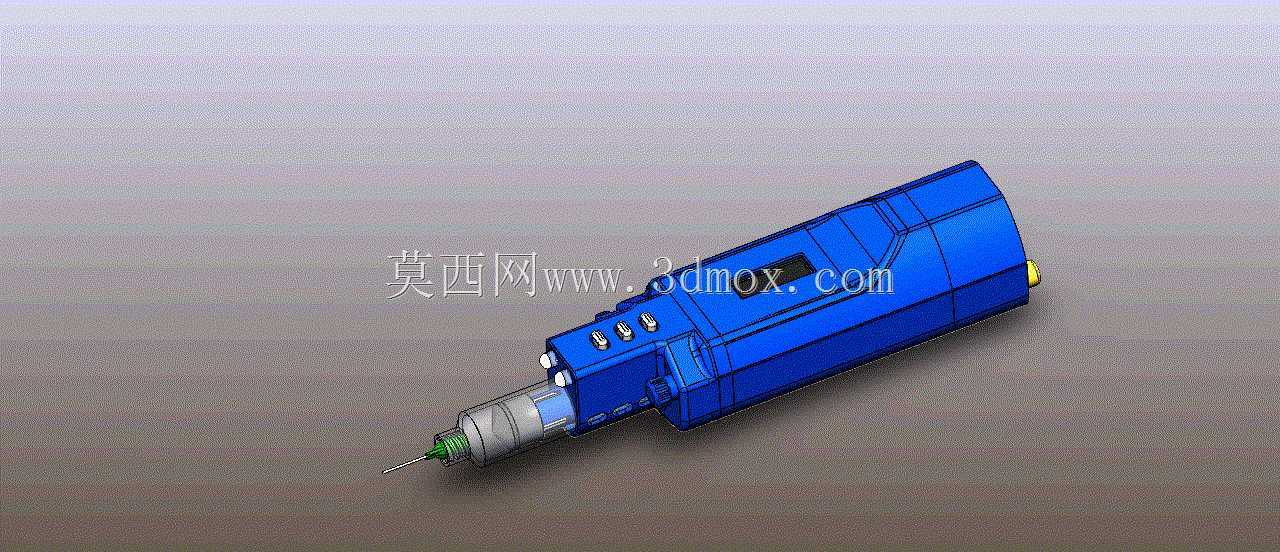

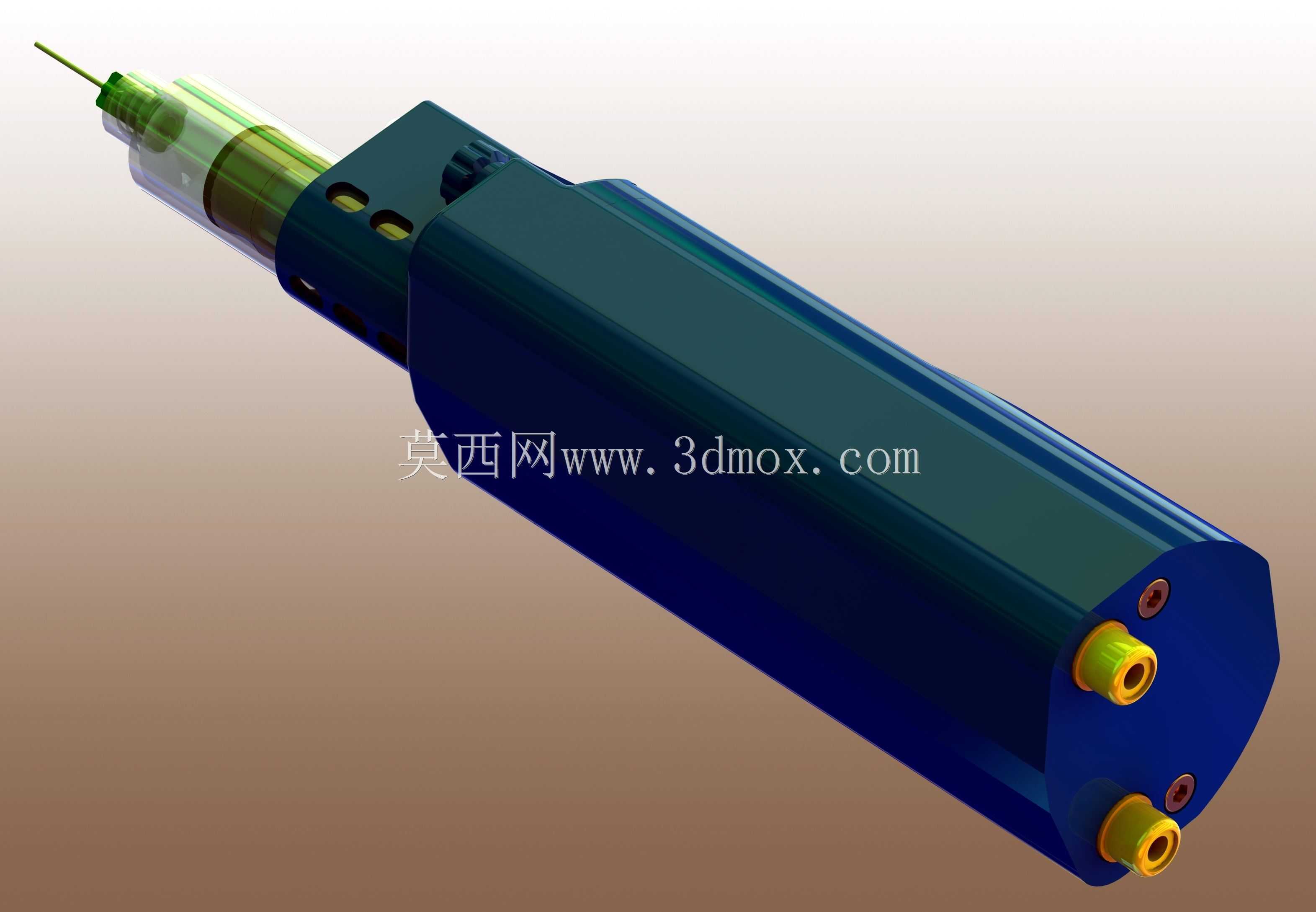

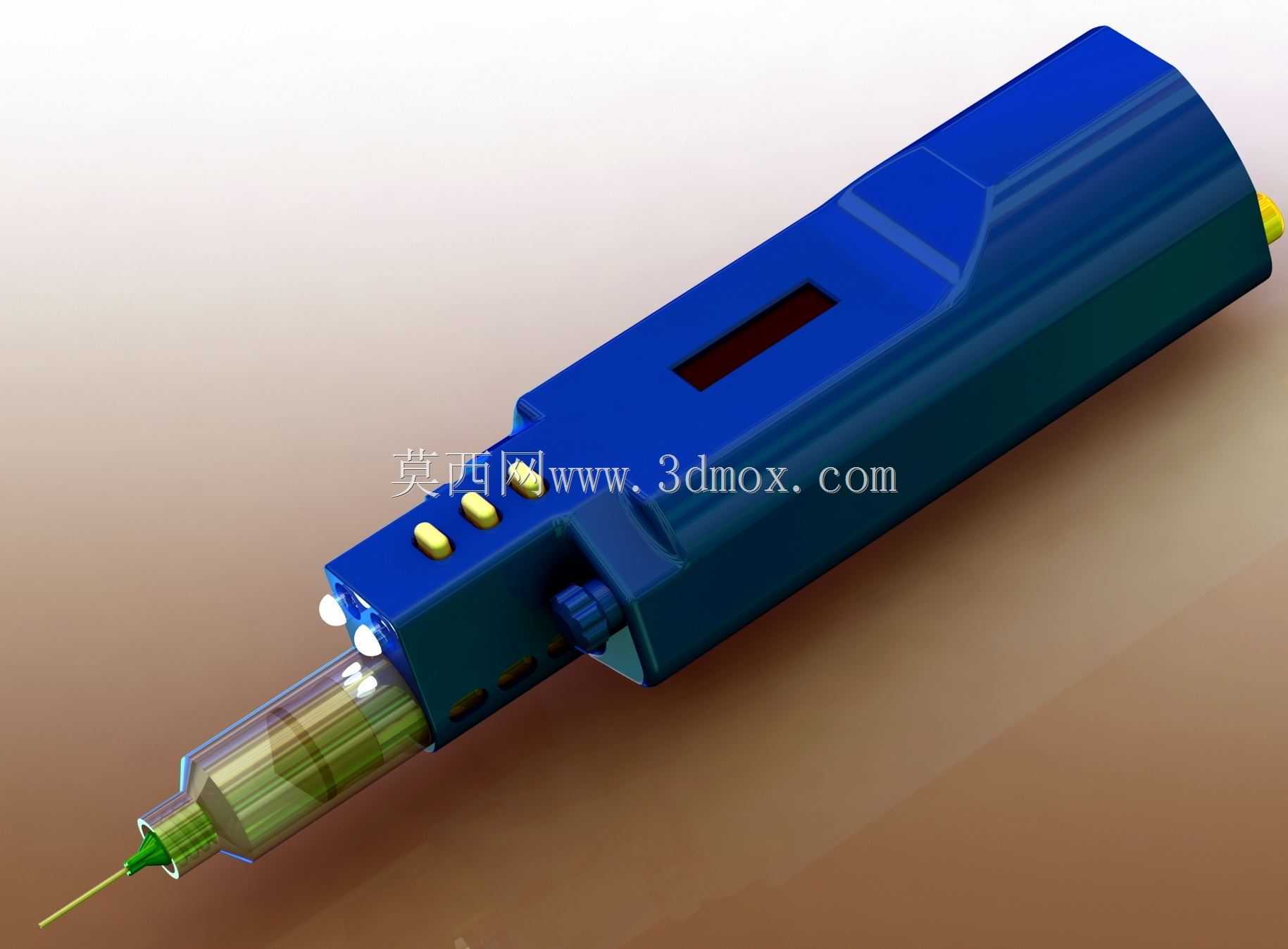

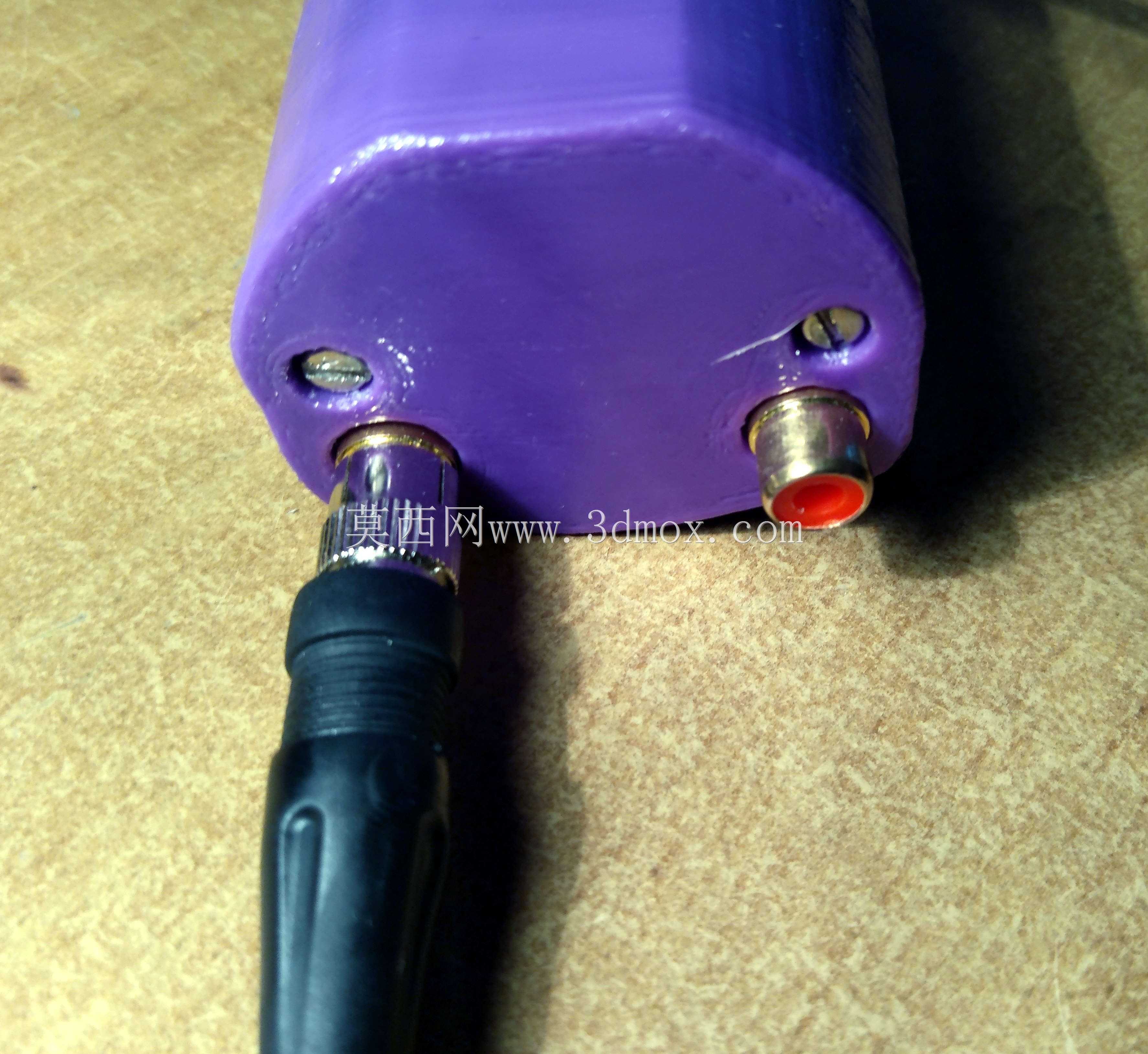

这款手持式焊膏与助焊剂分配装置，主要面向电子组装产线的返修工位、小批量试制场景的精密点涂作业，区别于台式自动点胶设备的固定工位限制，手持结构可适配不同角度、不同空间位置的焊点作业需求，在PCB板返修、线束端子预涂、精密元器件引脚预焊等场景下，可替代传统手动针筒挤压的作业方式，大幅降低涂覆量不均、拉丝、溢胶等常见问题。装置整体采用枪式握持结构设计，握持区域做了贴合手掌弧度的曲面处理，长时间握持作业不易产生疲劳，前端出胶嘴采用标准鲁尔接头接口，可根据涂覆点位的尺寸需求更换不同口径的针头，适配0.3mm到2mm区间的不同涂覆宽度要求，针头安装位置做了同轴度定位设计，避免出胶偏移导致的涂覆位置偏差。驱动部分采用步进电机配合精密丝杆推进结构，推进行程的控制精度可达0.01mm，可通过控制板上的调节按键设置单次出胶量、连续出胶速度，控制核心采用Atmega328芯片做运动逻辑处理，可存储多组常用出胶参数，切换不同粘度的焊膏、助焊剂时可快速调用对应参数，无需反复调试。设备外壳采用分体式卡扣结构，内部料筒仓可适配标准10cc容量的焊膏针筒，更换耗材时只需打开侧方卡扣即可完成针筒更换，无需拆解整机结构，料筒仓尾部做了活塞推杆的导向槽设计，推进过程中推杆不会出现偏斜卡顿，保证出胶压力稳定。设备的控制按键集中布置在握持区域上方的拇指操作区，作业过程中无需换手即可完成参数调整、出胶触发操作，前端出胶嘴外侧设置有防护套结构，闲置状态下可盖住针头，避免残留焊膏固化堵塞针头。整机的外形尺寸控制在220mm长度范围内，最大直径处不超过45mm，可伸入大部分设备的狭窄装配间隙完成涂覆作业，供电采用直流低压供电方案，可适配车间常用的24V直流电源接口，也可搭配便携电池包完成外场返修作业。设计过程中重点做了重量平衡优化，将步进电机、控制板等重量较大的部件布置在靠近握持重心的位置，前端出胶部分做轻量化处理，作业时前端不会出现下坠偏移，可更好地控制涂覆位置精度。料筒推进部分做了压力反馈适配，针对不同粘度的焊膏、助焊剂可自动调整推进扭矩，避免粘度过大导致的步进电机丢步、出胶量不足问题，同时设置有退胶功能，停止出胶时推杆会微量回退，切断料筒内的压力传导，避免针头处残留物料持续滴落污染工件。
