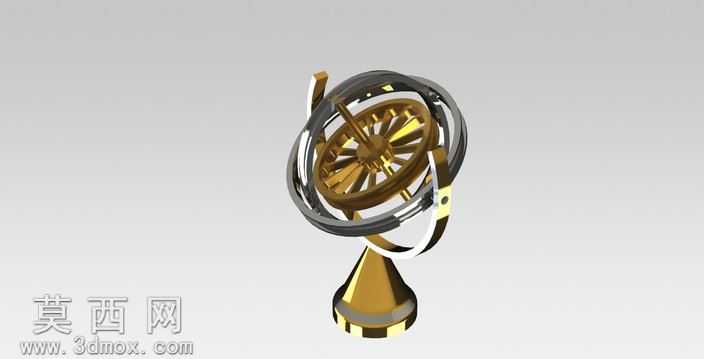

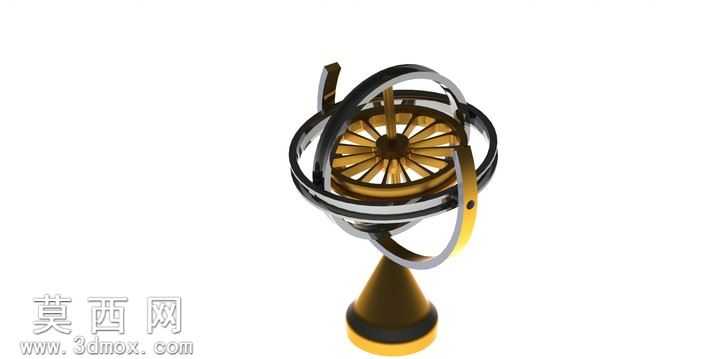

多环框架式机械平衡陀螺仪结构模型

本模型采用三维参数化建模方式完成多环框架式机械陀螺仪的全结构复刻，建模过程严格遵循机械陀螺仪的真实传动逻辑与装配约束关系，从中心转子、多层万向环架到底部锥形支撑座均实现独立参数化特征构建，可完整还原陀螺仪各环架的独立转动自由度。建模阶段首先完成中心轮辐式转子的特征绘制，通过圆周阵列实现均匀分布的辐条结构，对转子轮毂与轮缘的衔接处做圆角过渡处理，避免应力集中的结构缺陷；随后依次构建三层嵌套的万向支撑环架，每一层环架的转轴均保持互相垂直的空间角度关系，环架之间通过微型铰接结构实现转动连接，对环架表面的加强筋、定位凸台细节均做精细化建模，还原真实机械陀螺仪的结构强度设计。材质渲染阶段针对不同构件做差异化材质分配：中心转子采用抛光黄铜材质，调整金属粗糙度与反射参数，还原铜质构件的温润金属光泽；多层环架分别采用哑光黑色硬质合金与亮面镀铬金属材质，通过材质对比清晰区分不同层级的支撑结构，环架表面的刻度标识、定位凹槽细节均通过纹理映射实现高精度还原；底部锥形支撑座采用深色哑光工程塑料搭配底部金色金属包边，调整材质的漫反射与高光参数，还原支撑座的稳重质感。结构设计上完整复现机械陀螺仪的角动量平衡原理，各环架的转动副均设置合理的装配间隙，可直观演示陀螺仪在不同姿态下的自稳特性，中心转子的轮辐结构做轻量化镂空处理，在保证结构强度的同时降低转子转动惯量的设计冗余，环架与转轴的衔接处做轴套结构建模，还原真实构件的转动润滑与定位设计。整体模型装配逻辑清晰，所有构件均保持正确的空间位置约束，无干涉错位问题，可直接用于机械原理演示、结构教学参考等场景，渲染阶段采用柔和的工作室光源，通过多组补光消除结构暗部阴影，清晰展现各层环架的嵌套关系与构件细节，材质的光影反射效果经过反复调试，既保证金属材质的真实质感，又避免过度反射造成的结构辨识度下降。
