桌面式小型循环冷却送风装置

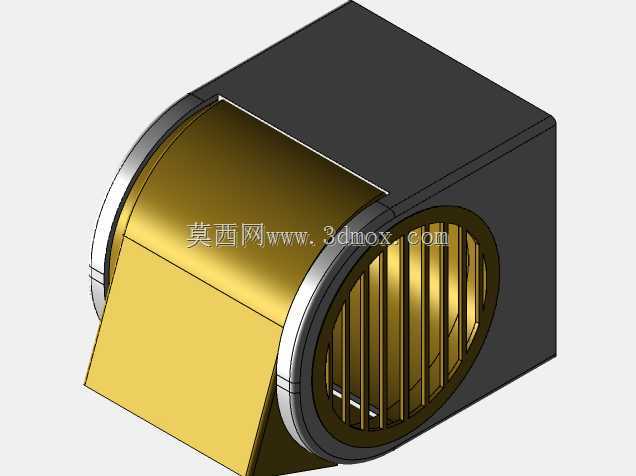

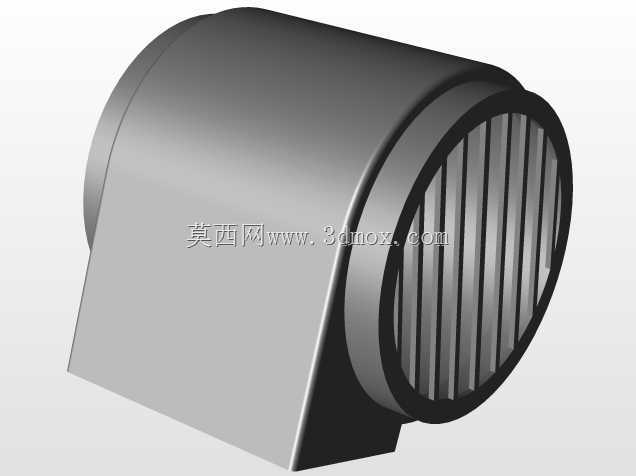

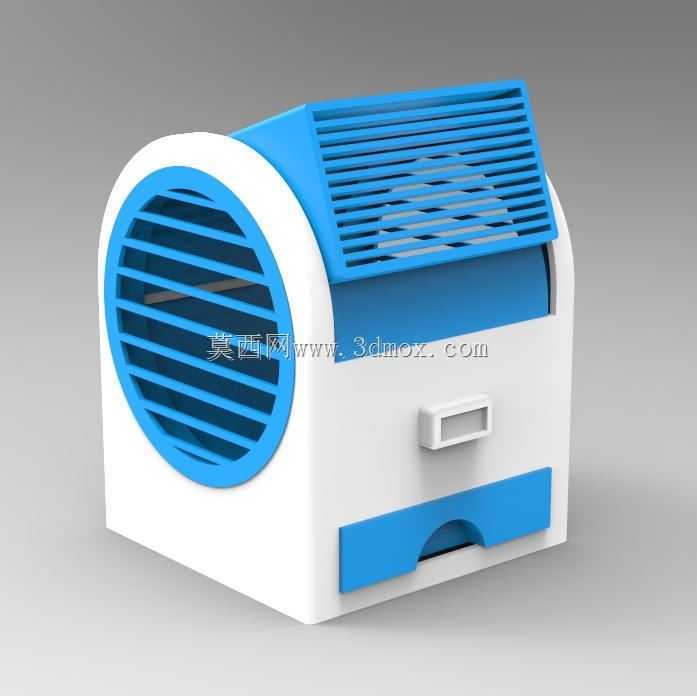

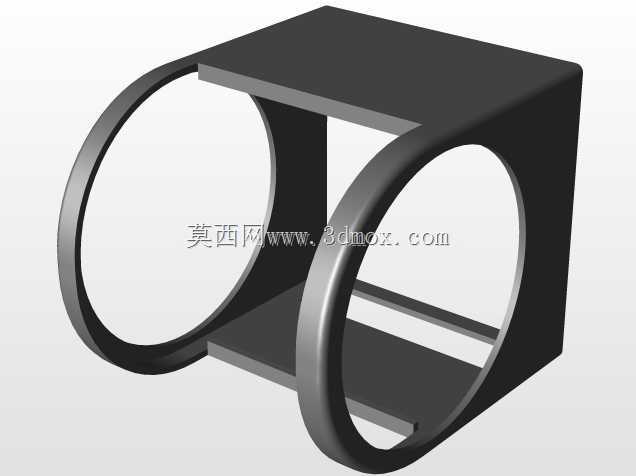

该小型冷却送风装置主要面向狭小工位、桌面设备旁的局部散热需求，常见于电子维修台、小型实验架、嵌入式控制柜侧方以及个人办公区域，用于形成定向气流带走局部积热，避免元器件或操作区域因空气流通不足出现温度持续升高的问题。整体采用半封闭蜗壳式风道思路，将风机叶轮容纳在圆润壳体内，正面设置圆形出风栅格，顶部布置横向进风百叶，气流从顶部进入后经叶轮加压，再由正面栅格集中送出，相比无导向的开放式扇叶，其出风方向更集中，也能避免异物直接接触旋转部件。壳体下部设置抽屉式收纳槽，可放置小型干燥剂、香片或备用滤网，在送风同时兼顾局部空间的干燥与空气改善，前部的小扣手用于抽屉抽拉，结构简单且不破坏外轮廓完整性。外形采用圆弧过渡的近似方体造型，边角无尖锐凸起，放置在桌面时不会刮碰线缆或操作人员手臂；底部为平整支撑面，无需额外安装支架即可稳定摆放，侧向占用宽度较小，可夹放在显示器旁、仪器缝隙等有限空间内。建模过程中重点处理了栅格条的均匀排布与壳体壁厚的一致性，前后壳通过卡扣与隐藏螺钉位组合，既保证外表面整洁，也便于后期拆卸清理叶轮积尘。出风栅格的条缝宽度控制在安全范围内，在不明显增加风阻的前提下满足防护要求；顶部百叶采用向下倾斜的角度，可减少大颗粒灰尘直接落入风道，同时引导气流以合理角度进入叶轮区域。装置内部预留了风机安装柱与走线槽，电机固定位周围设置加强筋，避免长期运行产生振动异响；抽屉与壳体之间保留均匀配合间隙，抽拉行程由内侧限位结构控制，防止完全拉出后掉落。从结构选型角度看，这类装置不需要复杂管路，依靠自身壳体形成风道即可工作，建模时需重点核对叶轮与壳体的安全间隙、进出风面积匹配关系以及外壳分模线位置，确保后续实物装配时不会出现干涉、风噪异常或外观错位等问题。
