小型立式真空热成型加工设备结构

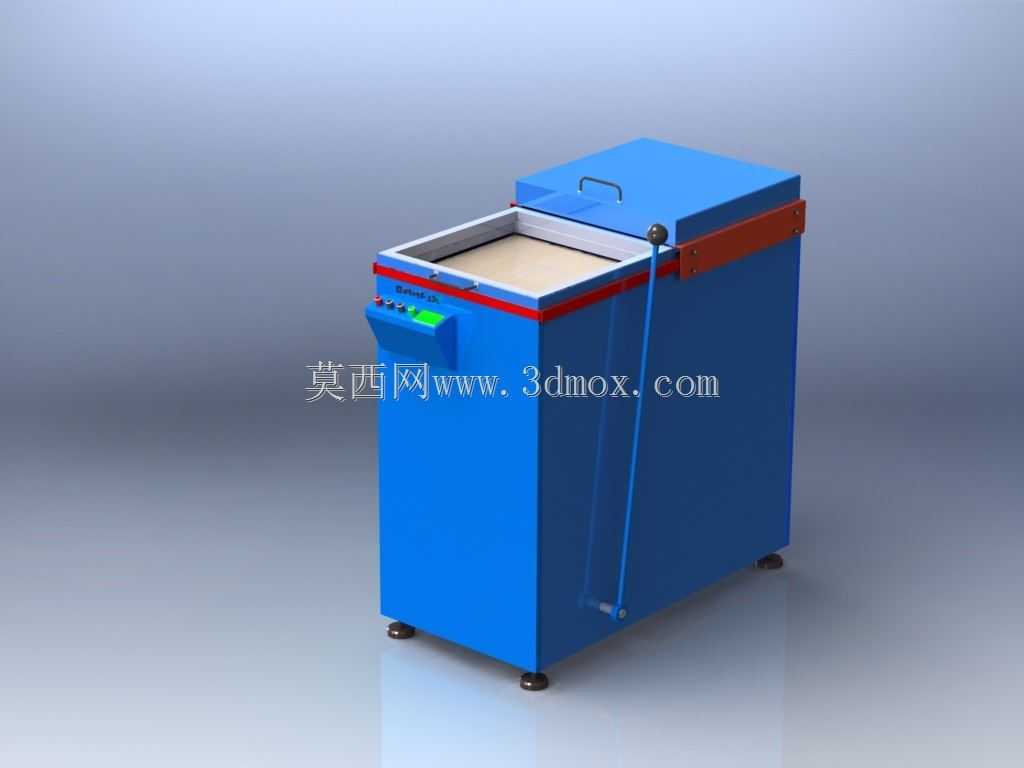

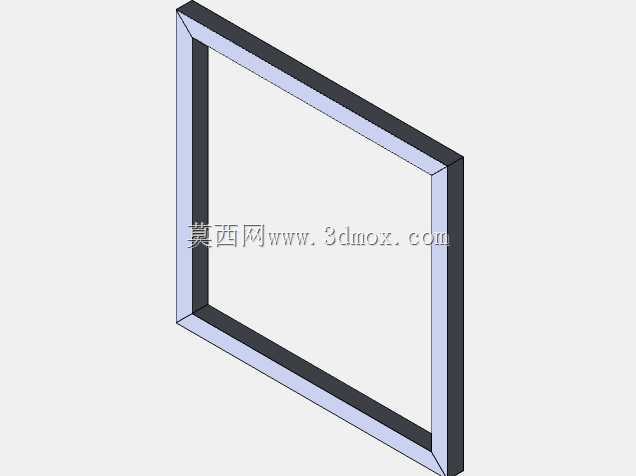

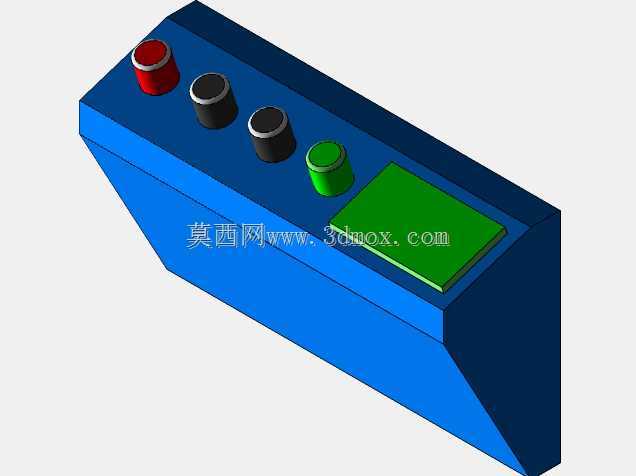

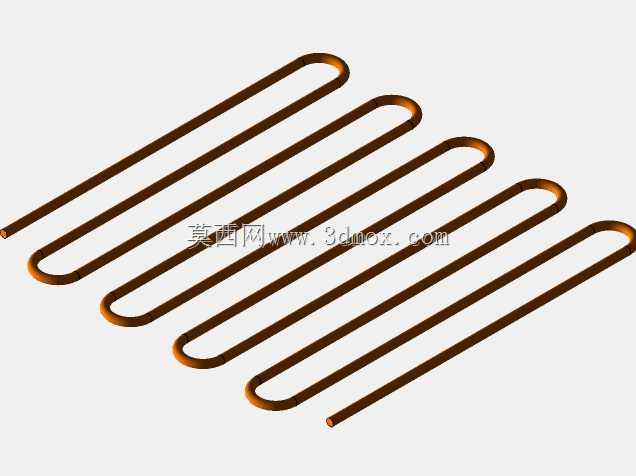

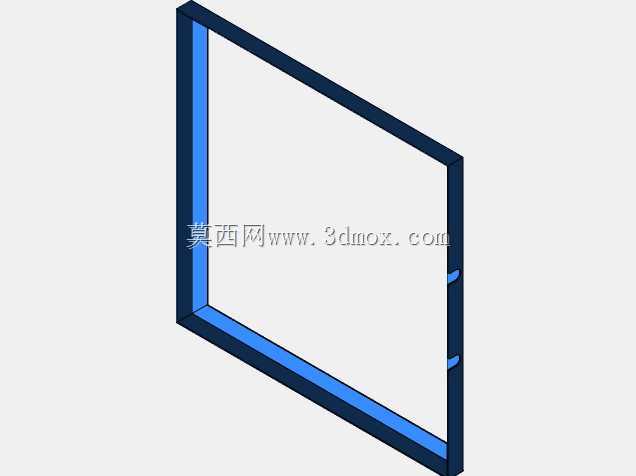

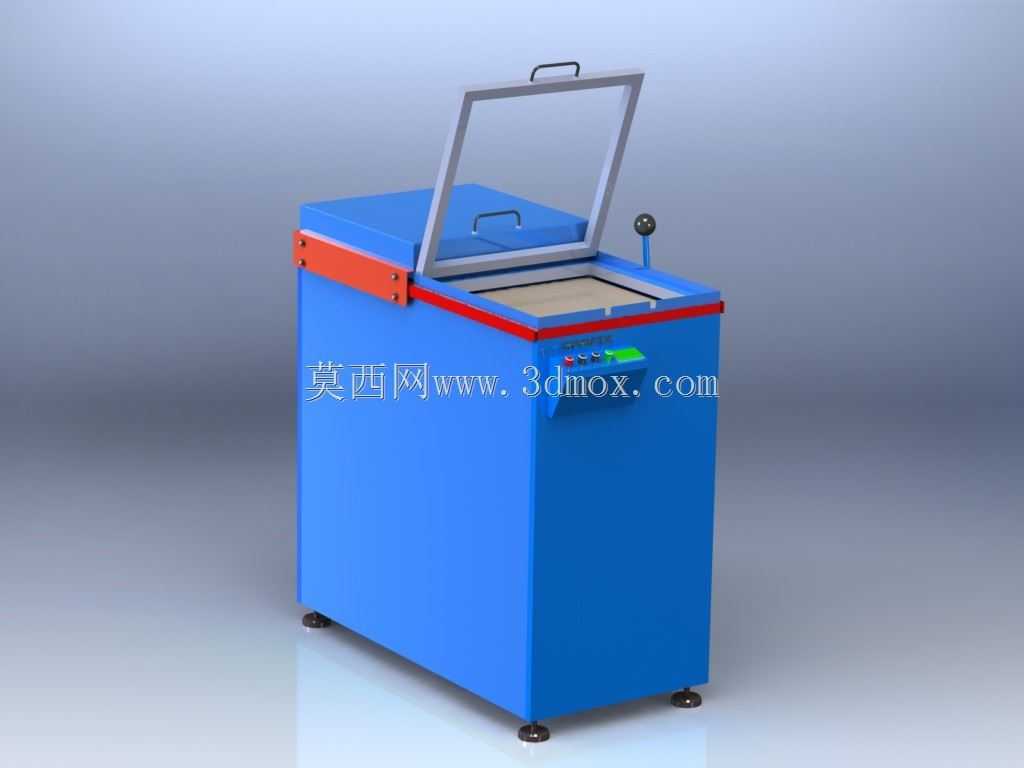

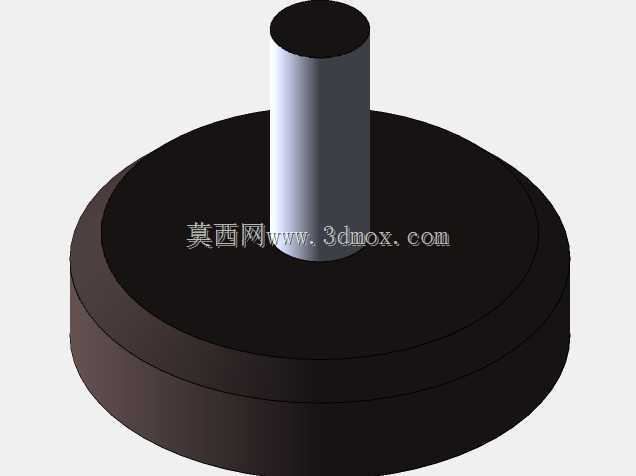

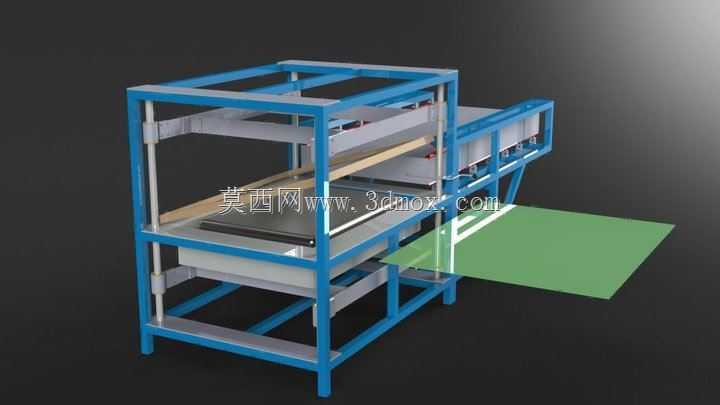

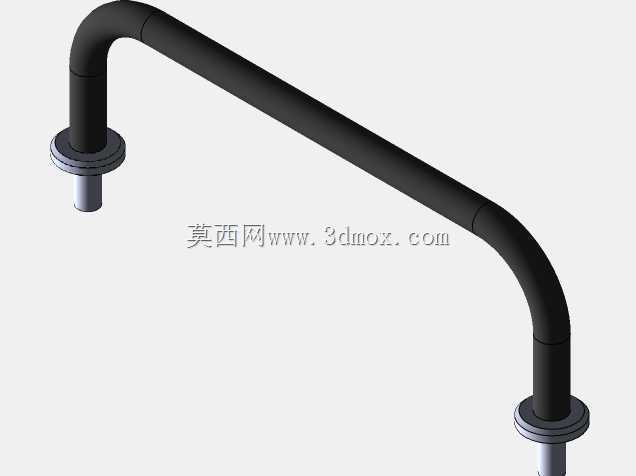

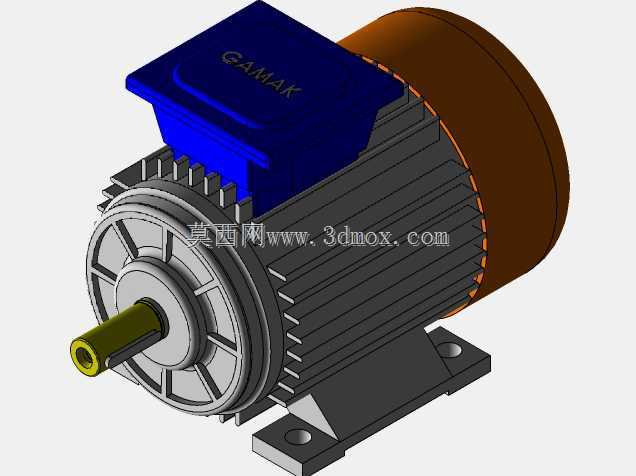

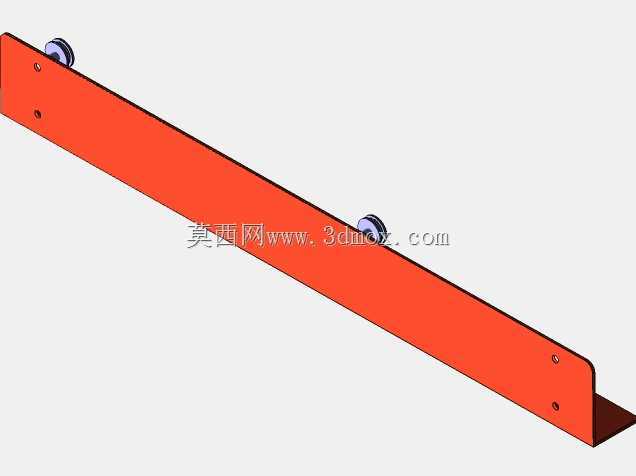

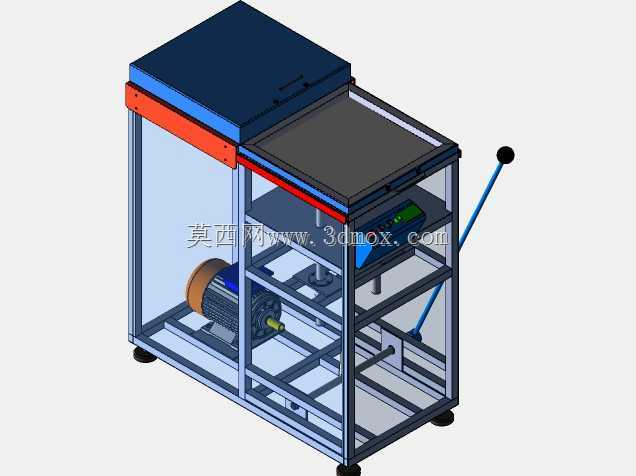

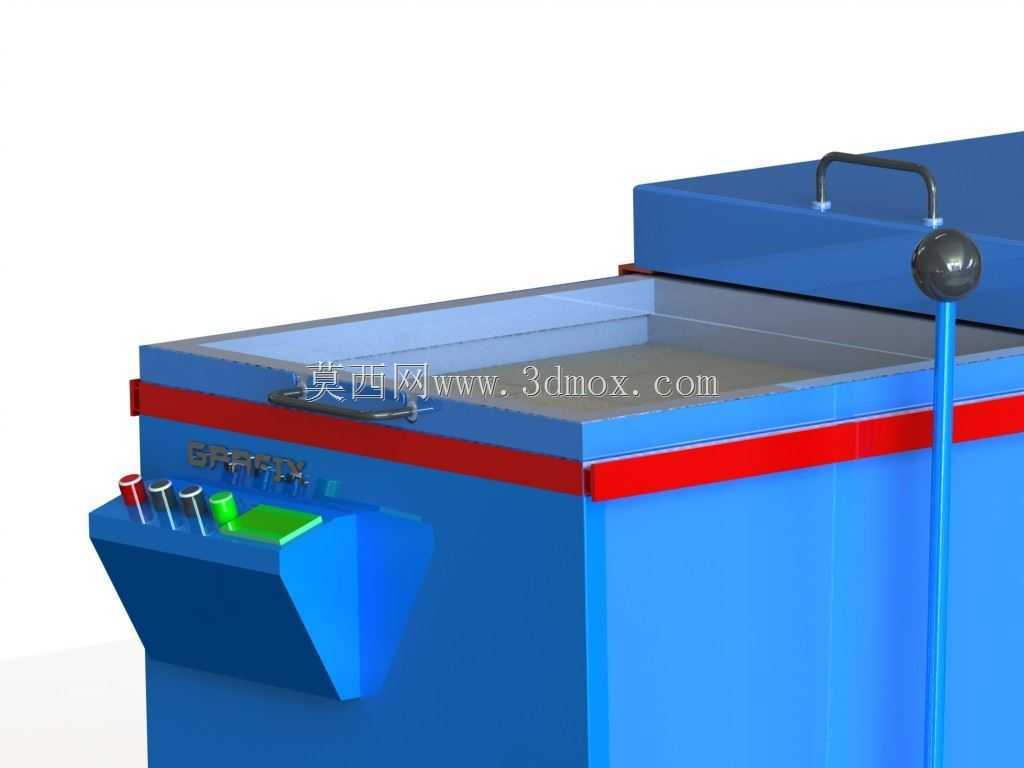

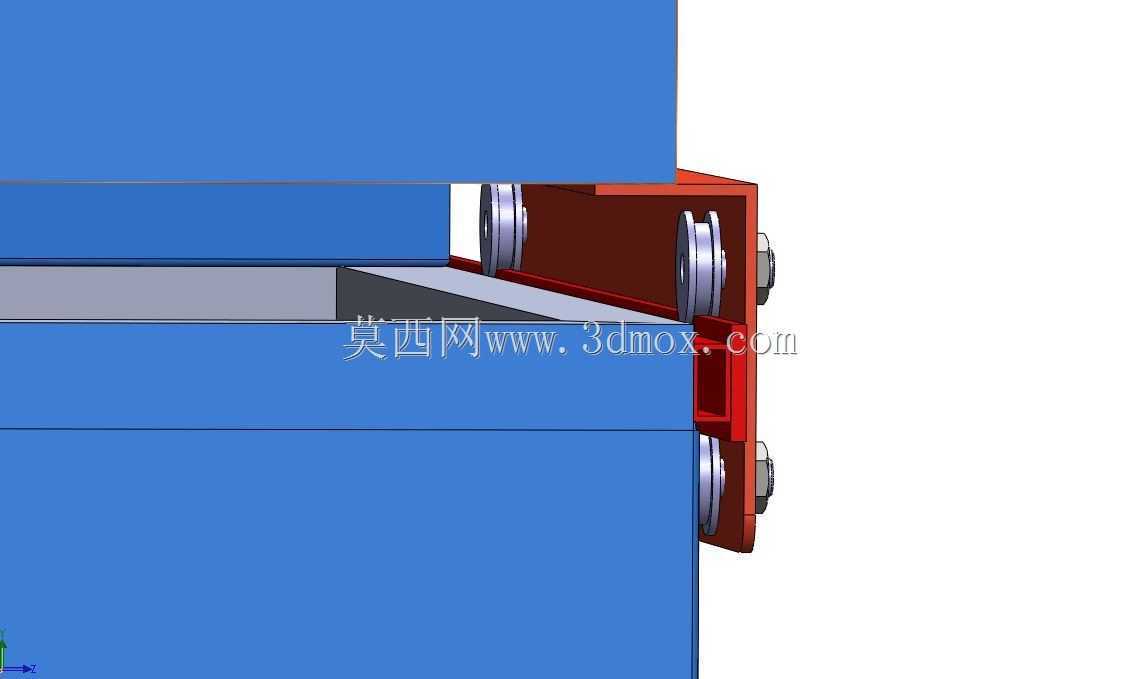

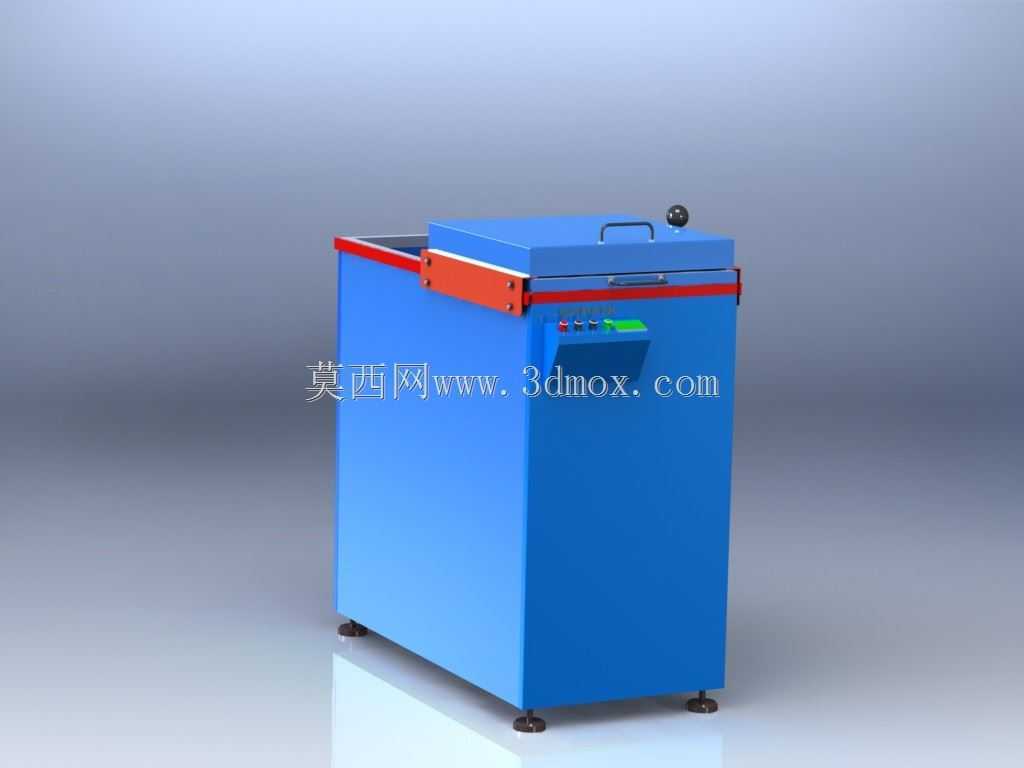

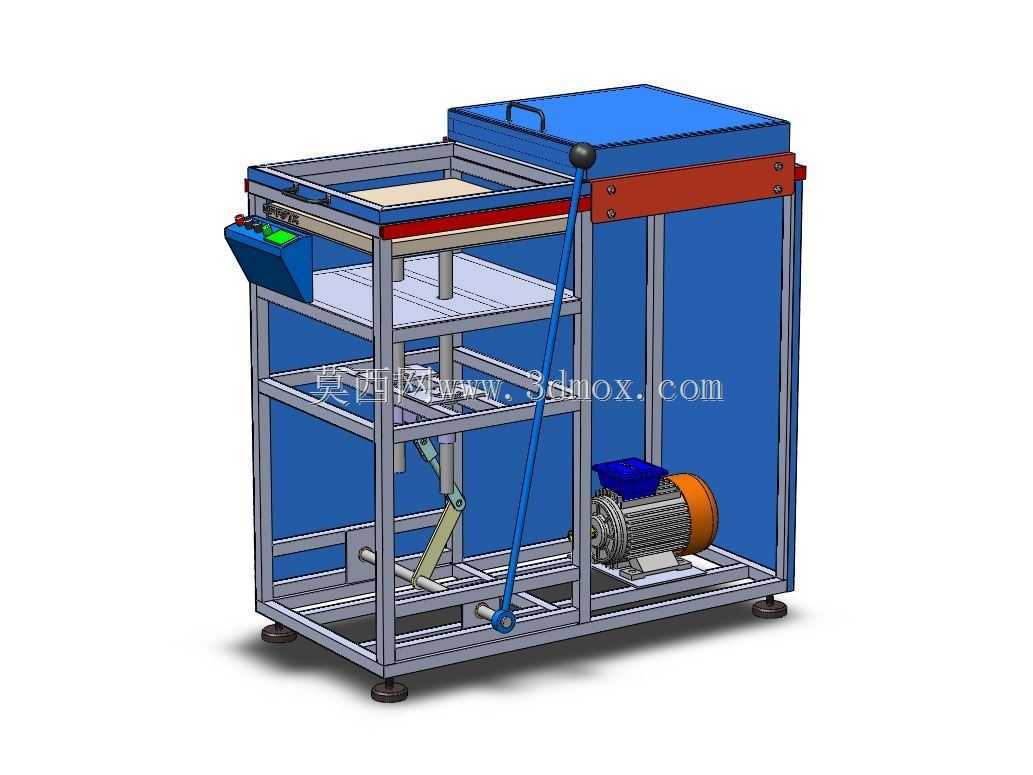

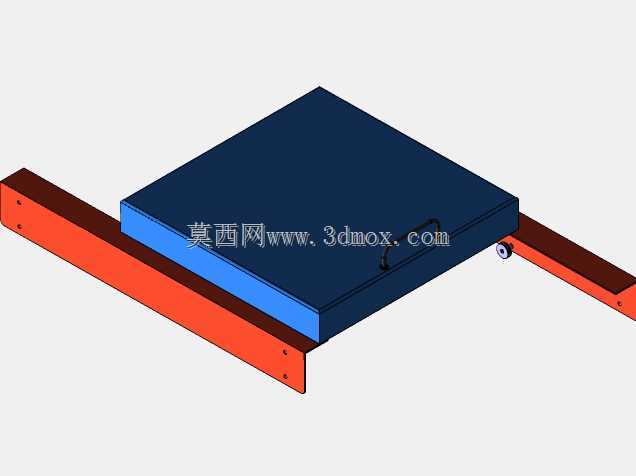

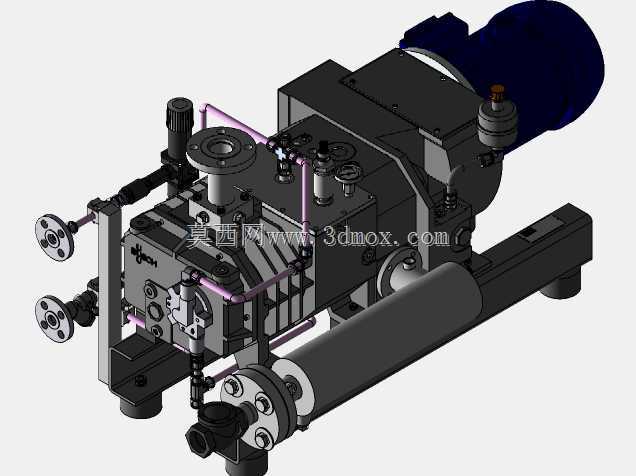

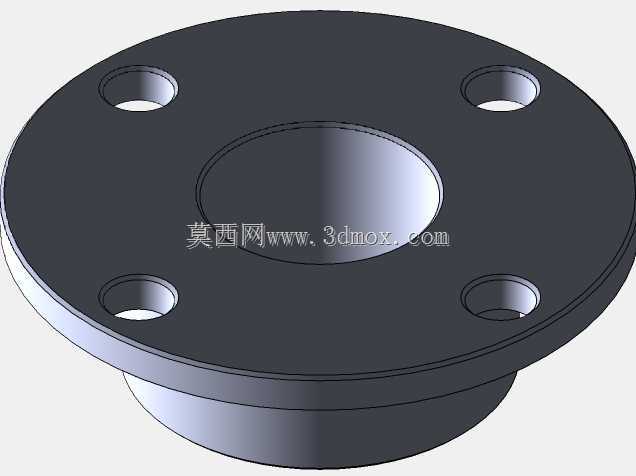

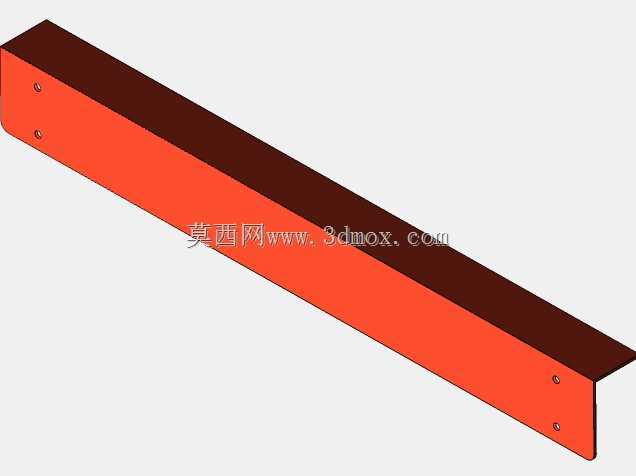

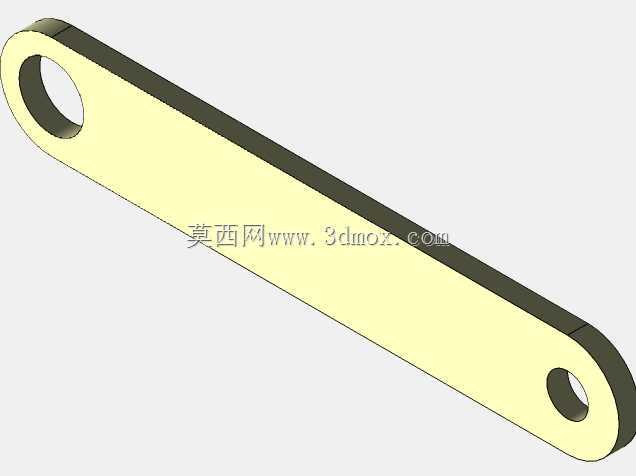

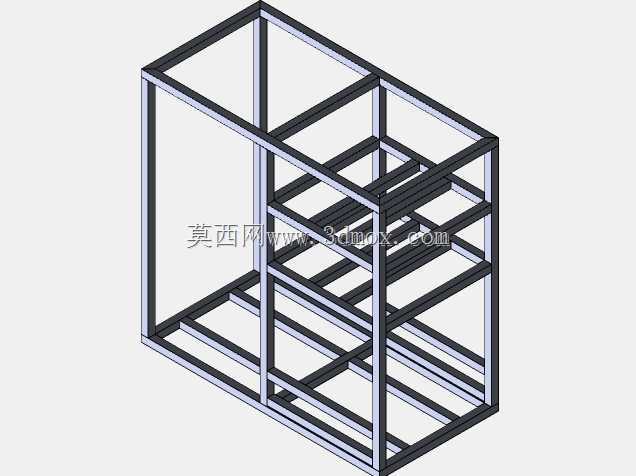

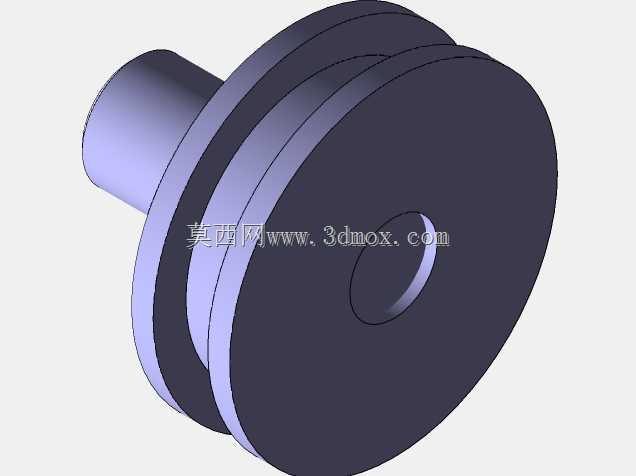

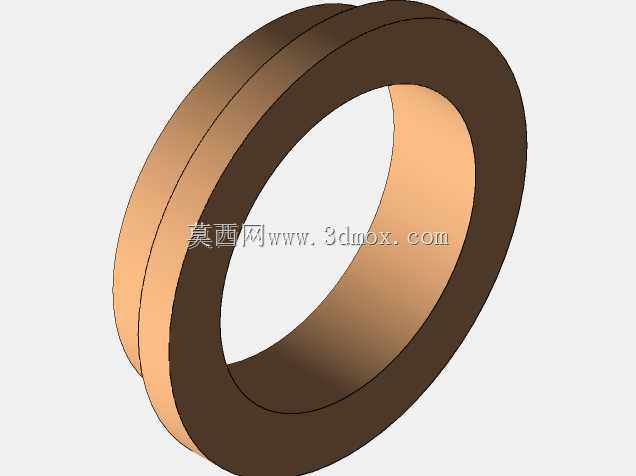

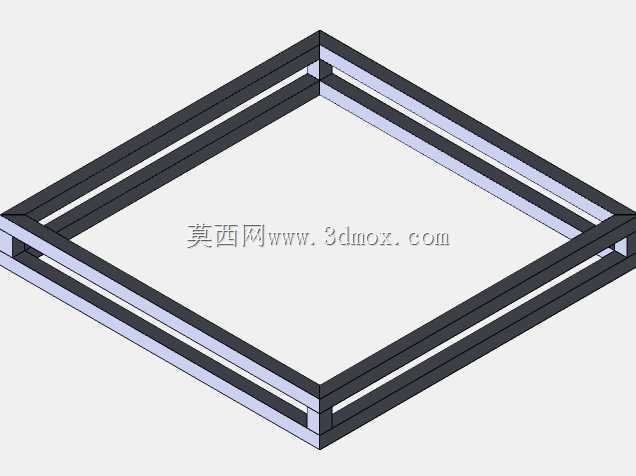

这款立式热成型设备主要面向小批量塑料片材热成型加工场景，常见于手板打样车间、小型塑料制品加工厂、教学实训工位以及产品研发实验室，可完成ABS、PVC、PET等常见热塑性塑料片材的加热软化、真空吸附成型工序，适配厚度0.2mm到3mm区间的片材加工需求，能制作包装吸塑罩、小型设备外壳、工艺塑件、教学演示样件等多种成型件。设备整体采用立式方箱结构布局，底部设置四个可调式支撑脚轮，既可以在车间内短距离推移换位，也可以通过调整脚轮高度实现设备水平校准，抵消地面不平整带来的安装偏差，设备整体占地尺寸约为长700mm、宽550mm、高900mm，不需要额外预留过大的操作空间，可直接放置在常规工作台旁或车间靠墙工位使用，外接气源与电源接口均设置在设备背部下方，布线布管时可沿墙面走线，避免操作区域管线缠绕干扰作业。上翻盖式加热仓结构是这款设备的核心设计点，翻盖与箱体之间采用气撑杆辅助支撑，开启时可自动悬停在任意开启角度，方便操作人员取放片材、清理成型腔、更换成型模具，加热元件均匀排布在翻盖内侧，加热区域覆盖整个成型腔工作面，可保证片材各区域受热均匀，避免局部过热导致的片材熔穿或者受热不足造成的成型轮廓不清晰问题。箱体正面设置操作控制区，集成加热开关、真空触发按键、温度调节旋钮与工作状态指示灯，操作人员站在设备正前方即可完成全部工序操作，不需要侧身或者绕到设备侧方调整参数，操作动线符合常规站立作业的人机工程要求，减少长时间操作的疲劳感。成型腔设置在箱体上部开口位置，采用边框式压片结构固定待加工片材，压框侧边设置快拆锁紧结构，更换不同厚度片材时可快速开合压框，不需要额外工具辅助锁紧，真空吸附管路隐藏在箱体内部，从成型腔底部均匀排布吸气孔，保证片材软化后可快速均匀贴合模具表面，成型轮廓清晰无死角。箱体侧面设置的长拉杆为真空触发与压框联动机构，扳动拉杆即可同步完成压框锁紧与真空通路开启，简化操作步骤，减少单批次加工的操作耗时。设备外壳采用冷轧钢板折弯焊接成型，外部做蓝色喷塑处理，耐磨防腐蚀，可适应车间多尘、偶尔有切削液或塑料碎屑飞溅的工作环境，翻盖与箱体衔接处设置耐高温密封胶条，减少加热过程中的热量散失，降低设备能耗，同时避免加热区域热量外泄烫伤操作人员。
