轻量化四轴穿越机机架结构设计

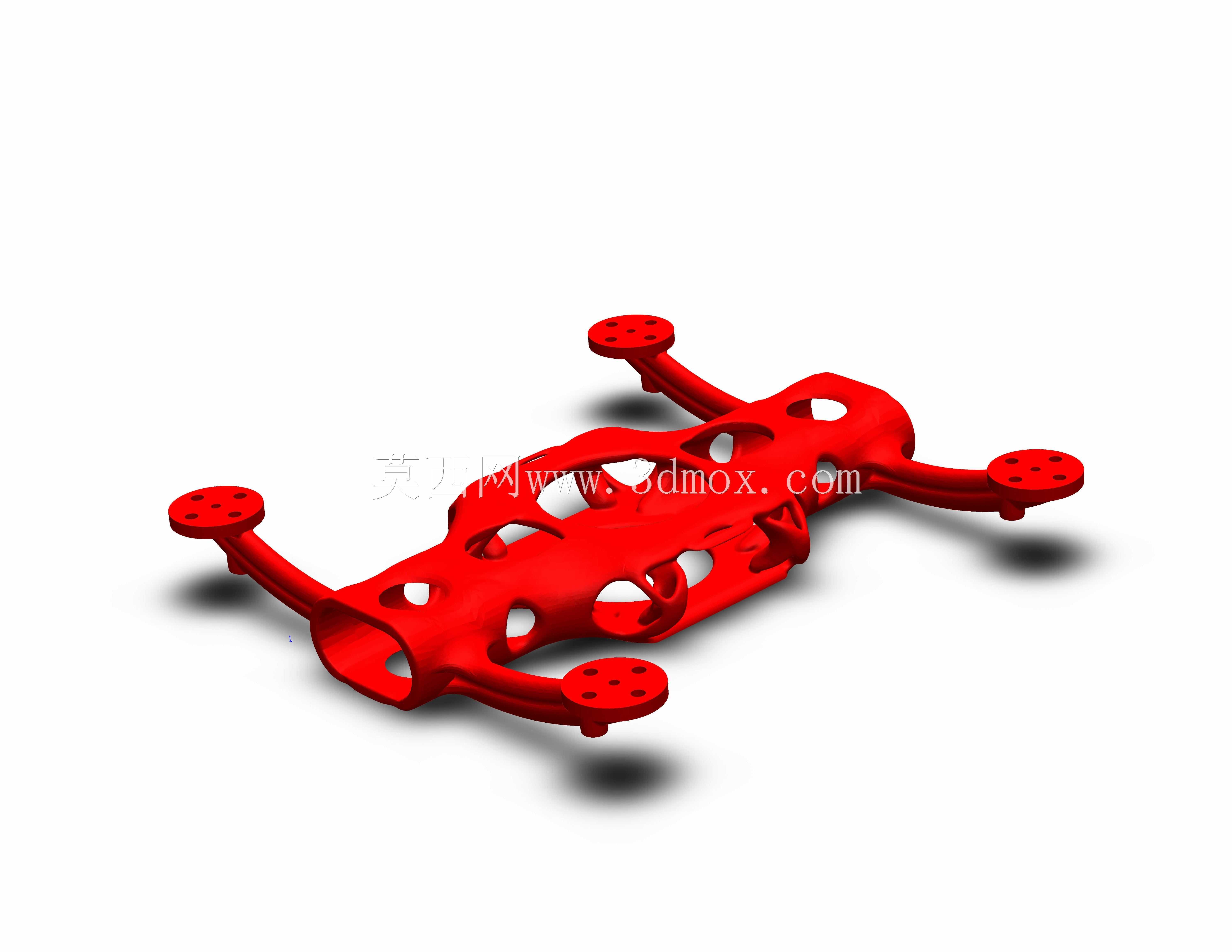

这款四轴飞行器机架的设计，核心围绕微型穿越机的竞速与日常飞行需求展开，整体采用ABS材质一体成型框架，自重控制在17g，能在保证结构强度的前提下尽可能降低飞行负载，提升动力冗余。从实际应用场景来看，这类微型机架多用于室内穿越飞行、小范围户外竞速练习，也可搭载微型摄像头完成近景航拍、狭小空间探查等任务，对机架的抗冲击性、安装适配性有较高要求。

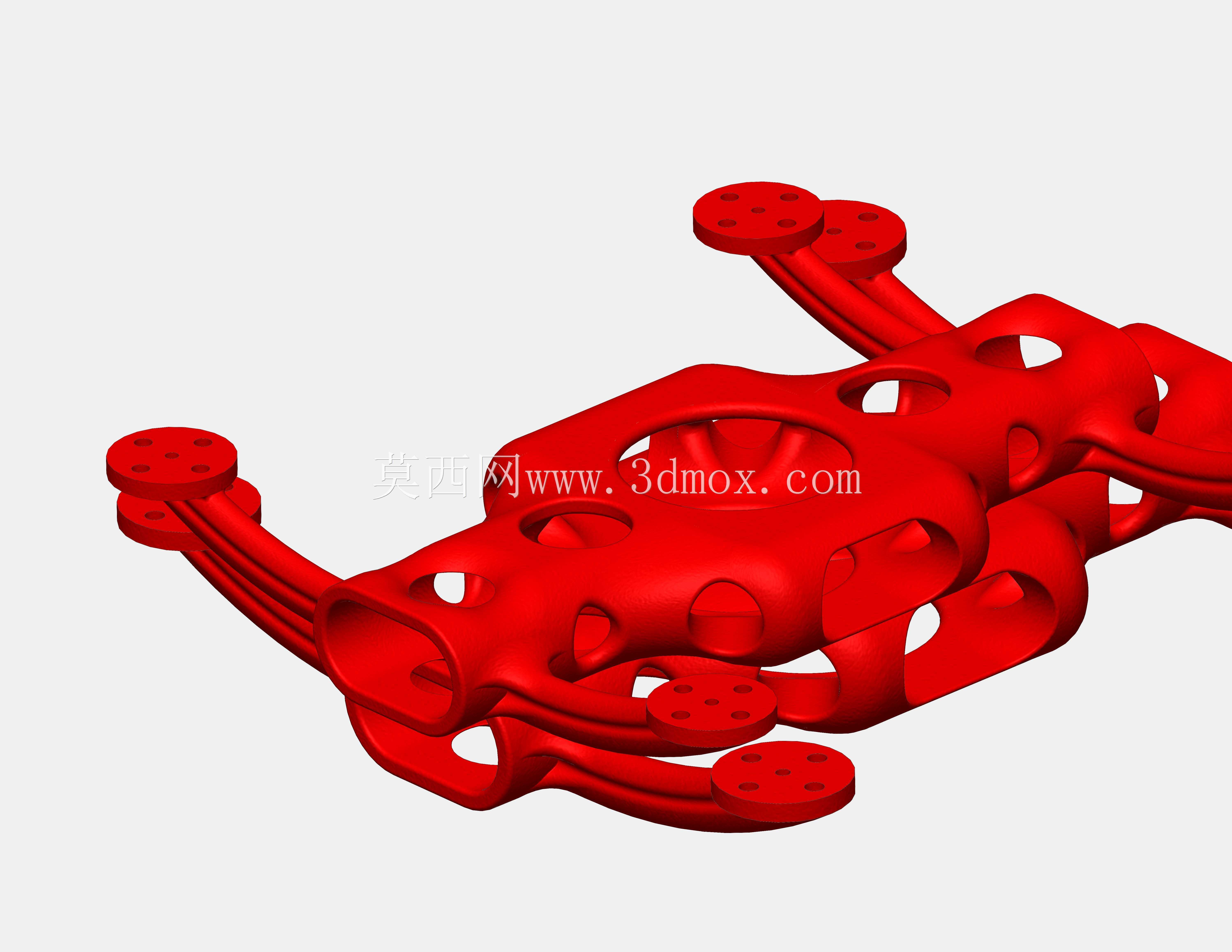

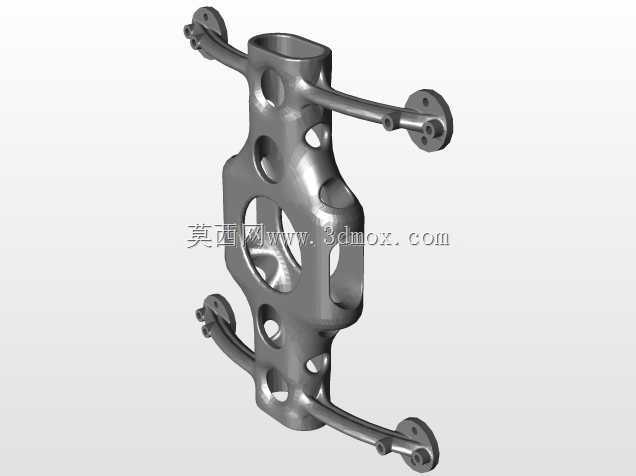

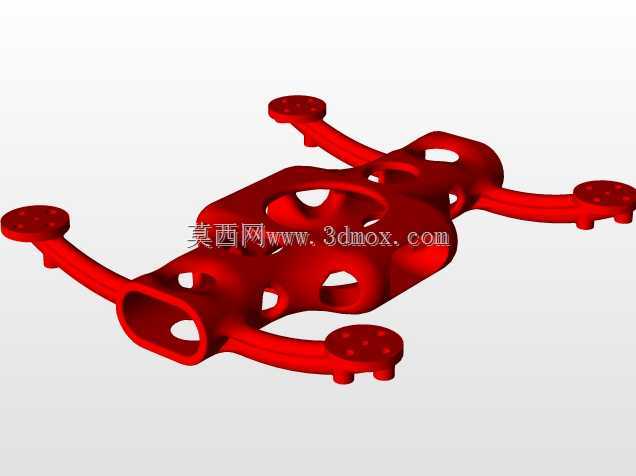

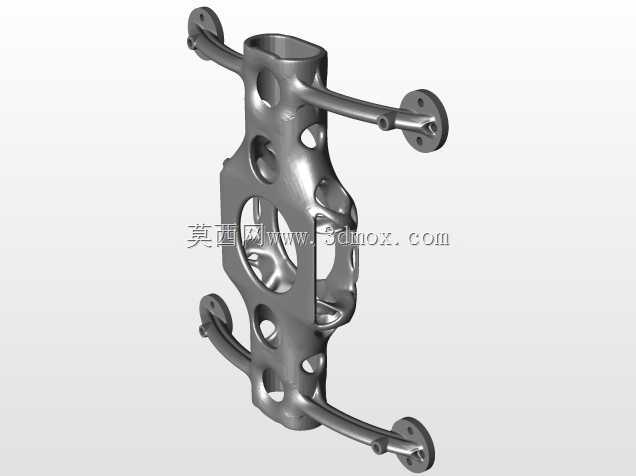

设计过程中结合拓扑优化逻辑完成结构镂空，在四个机臂末端预留了统一规格的电机安装孔位，孔位周边做了局部加厚处理，抵消电机运转时的振动传导，避免飞行过程中出现机架共振导致的飞行姿态不稳。机身中部的镂空区域按照飞控、电调、电池的常规安装尺寸预留了固定位，走线槽顺着机臂内侧的加强筋走向布置，既可以避免飞行过程中线材外露被气流吹动影响姿态，也能减少线材与机架棱角的摩擦损耗。

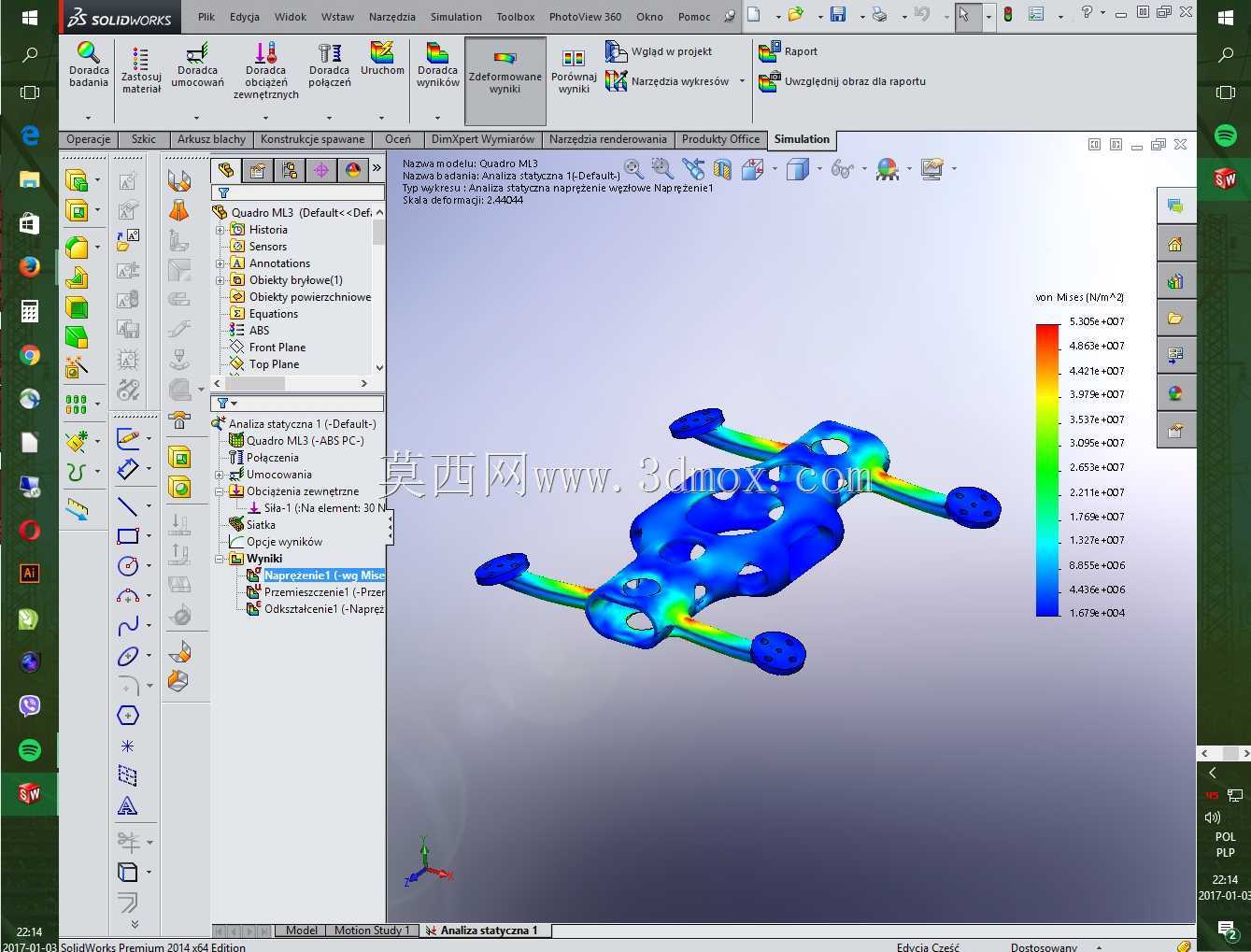

从安装边界来看，四个机臂的延展长度匹配3寸桨叶的安全转动半径，机臂末端的安装面高度差控制在0.1mm以内，保证四个电机安装后处于同一水平面，降低飞控的姿态校准补偿压力。机架主体的受力路径沿着四个机臂到中心安装区做了连续的加强筋过渡，在机臂与主体衔接的应力集中位置做了圆弧过渡处理，减少炸机时的应力断裂风险，日常飞行中发生轻微碰撞时，结构可以通过局部形变吸收冲击力，不会直接出现脆断问题。

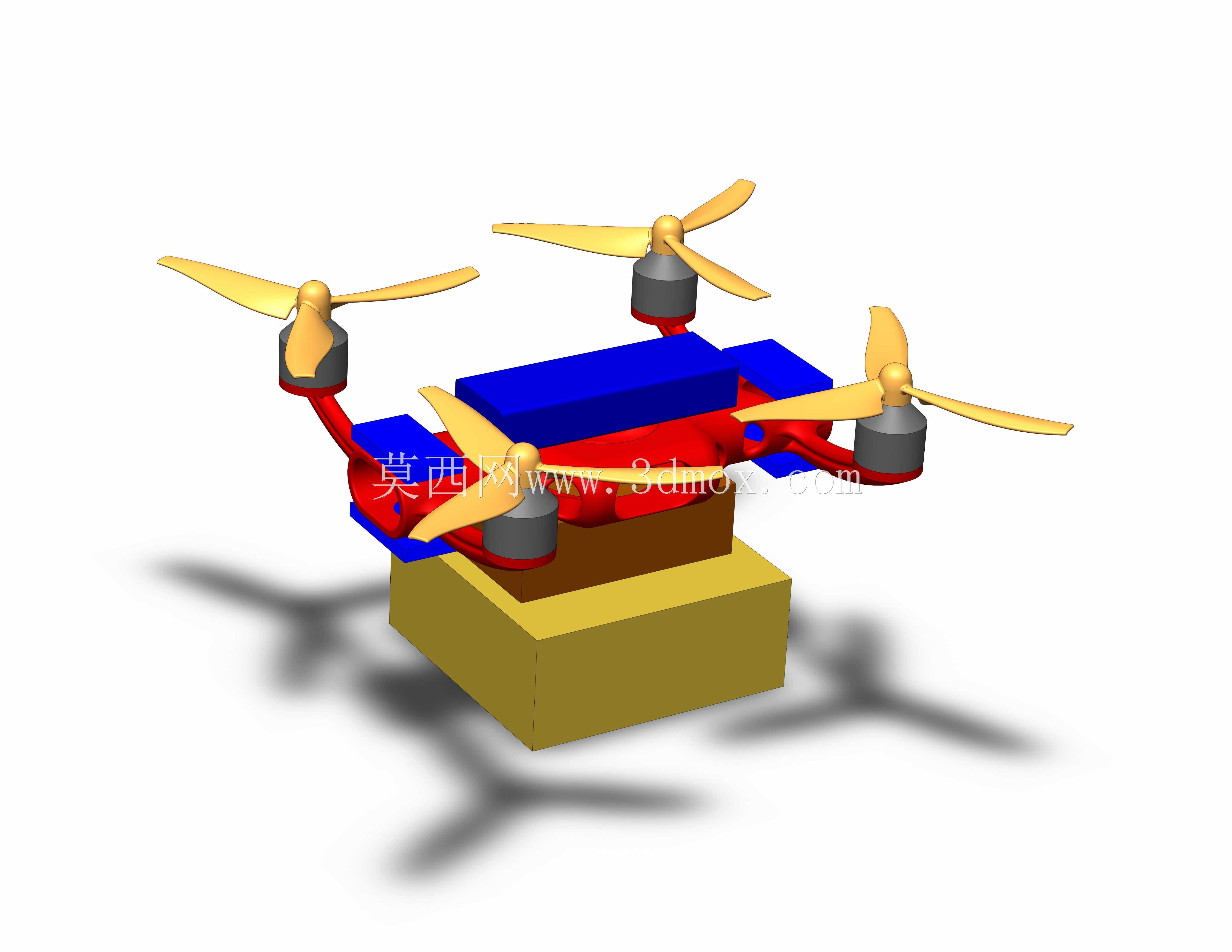

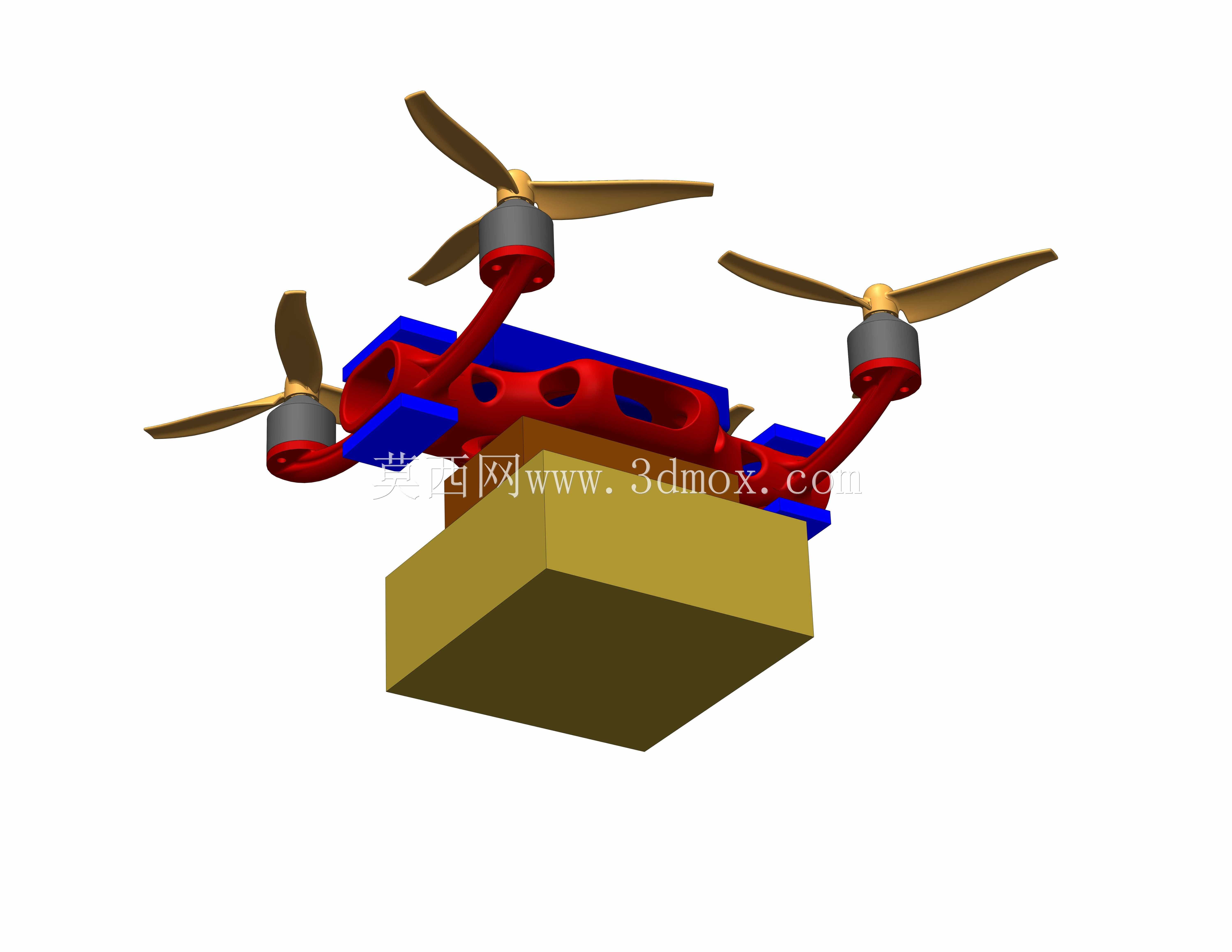

机架表面的镂空设计并非单纯减重，每一处开孔位置都避开了主要受力路径，同时兼顾了飞行时的气流导通，降低飞行过程中的风阻，也能给中部安装的电调、飞控留出足够的散热空间，避免长时间飞行时电子设备积热。底部预留了摄像头与电池绑带的安装位，绑带卡槽做了防滑倒齿设计，飞行过程中不会出现电池滑移导致的重心偏移问题，整体结构无需额外加装支撑件即可完成全部核心部件的装配，装配流程简单，日常维护更换部件时无需拆解整体结构，可直接对对应位置的配件进行拆装替换。
